Schwerlasthandling für die automatisierte Großteilefertigung

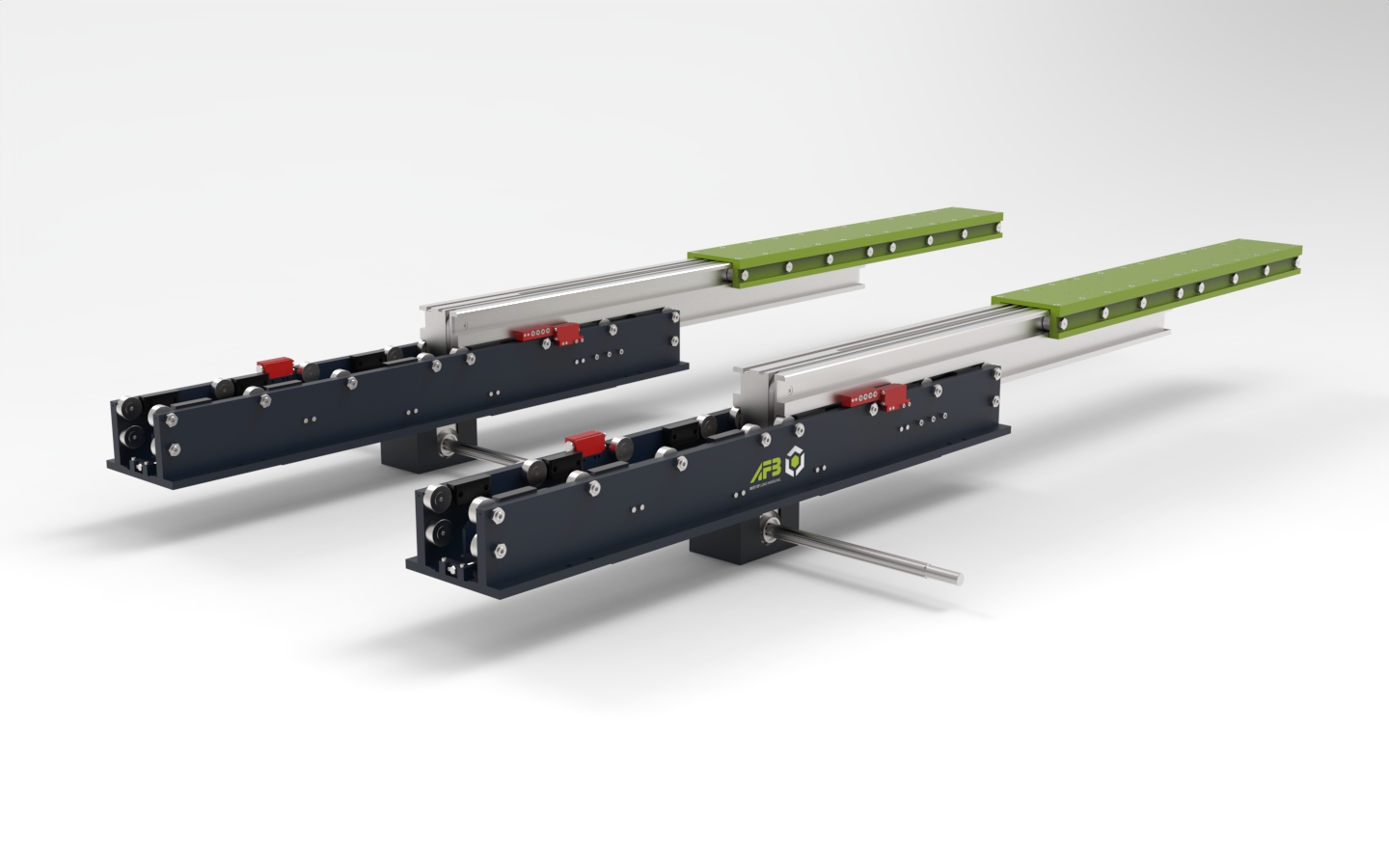

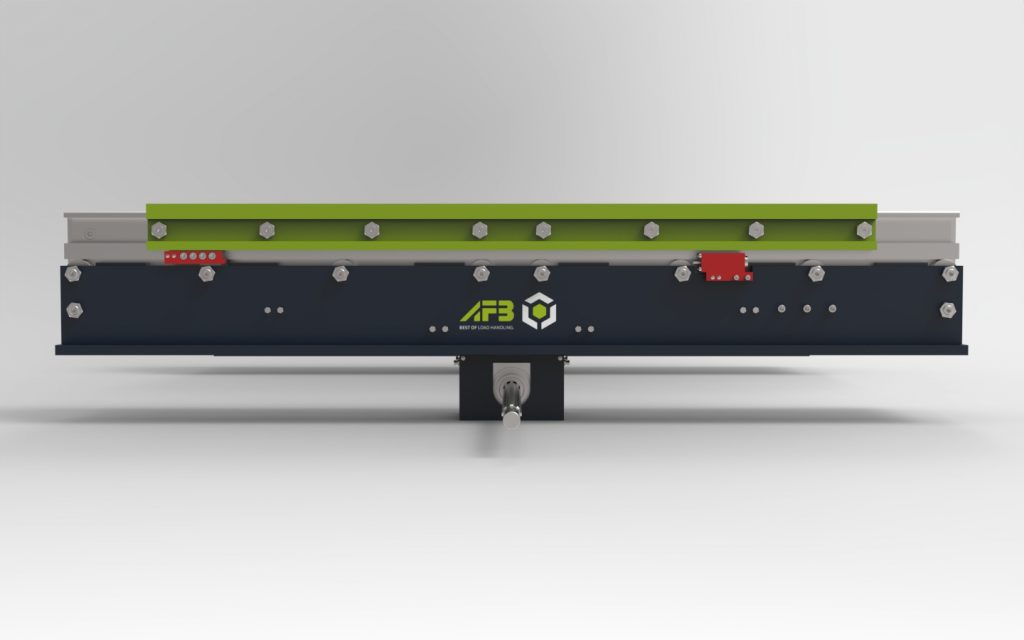

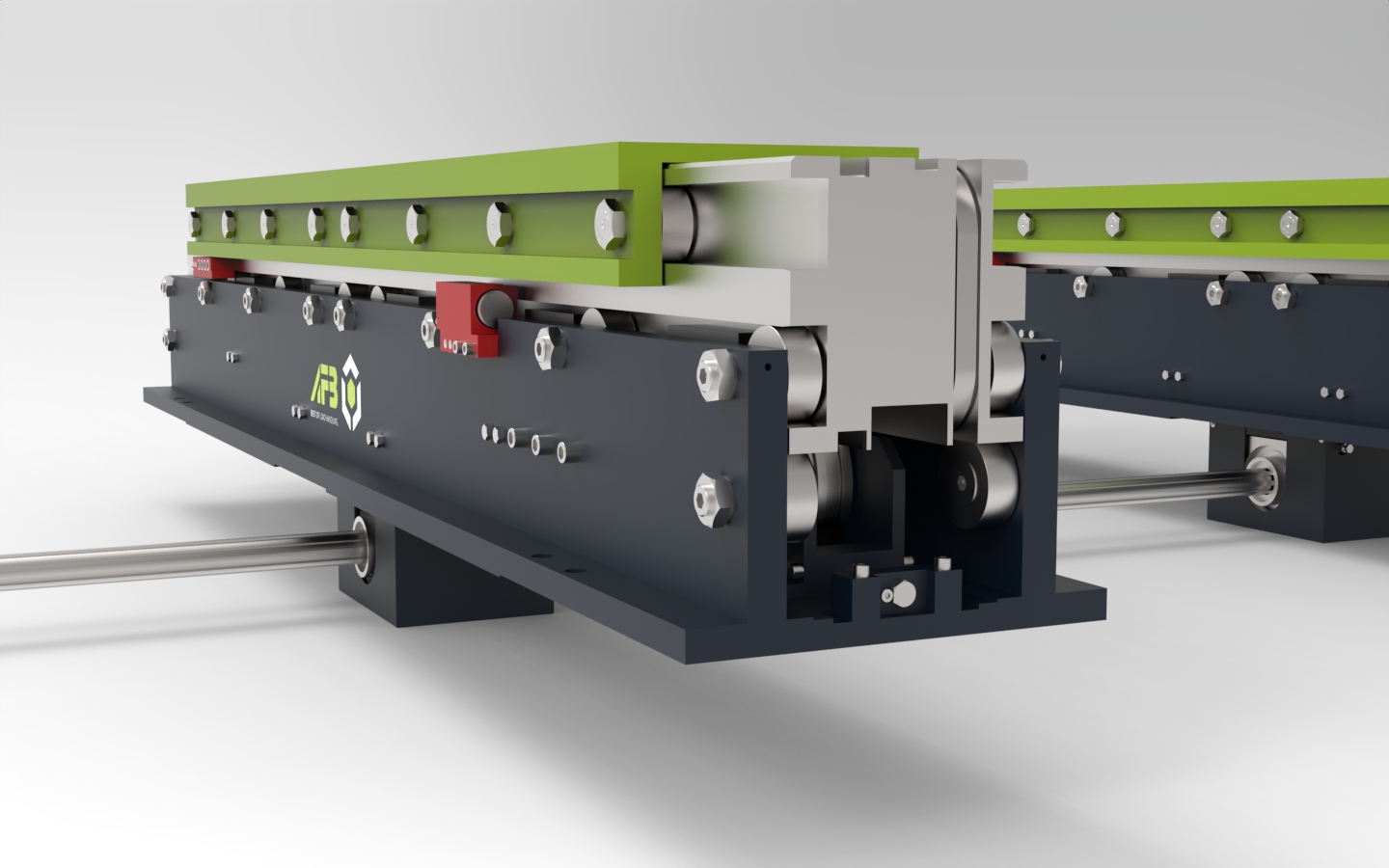

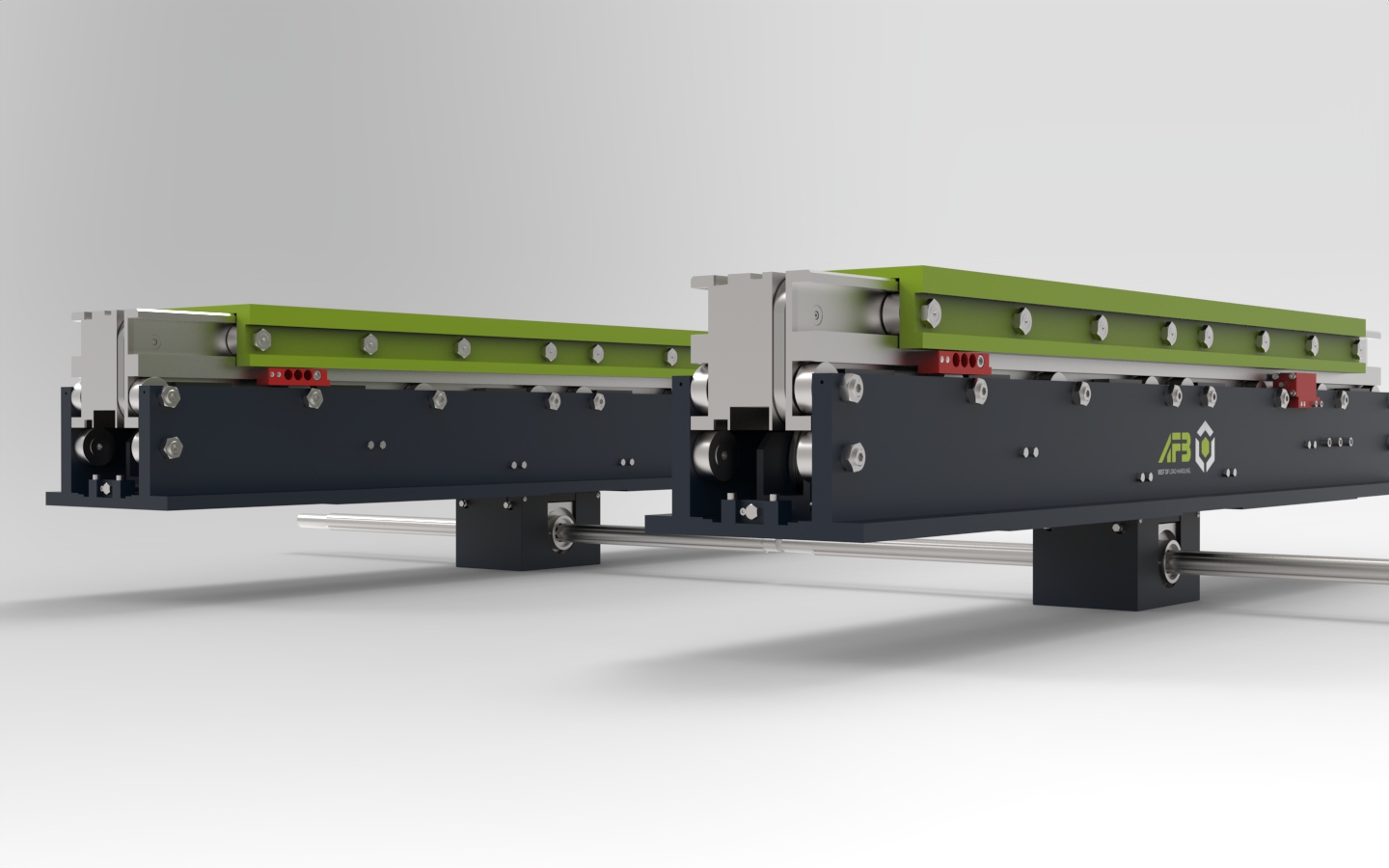

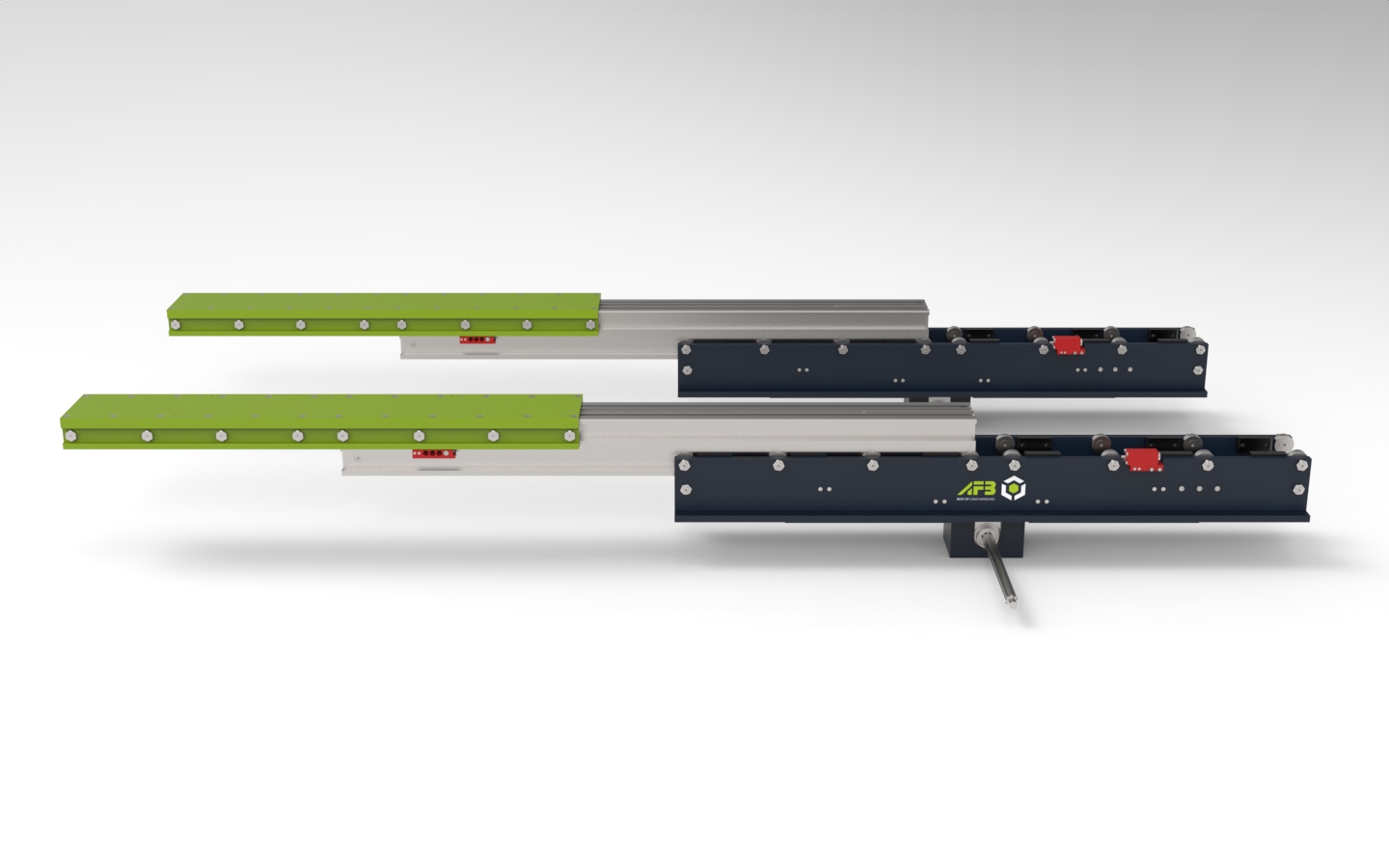

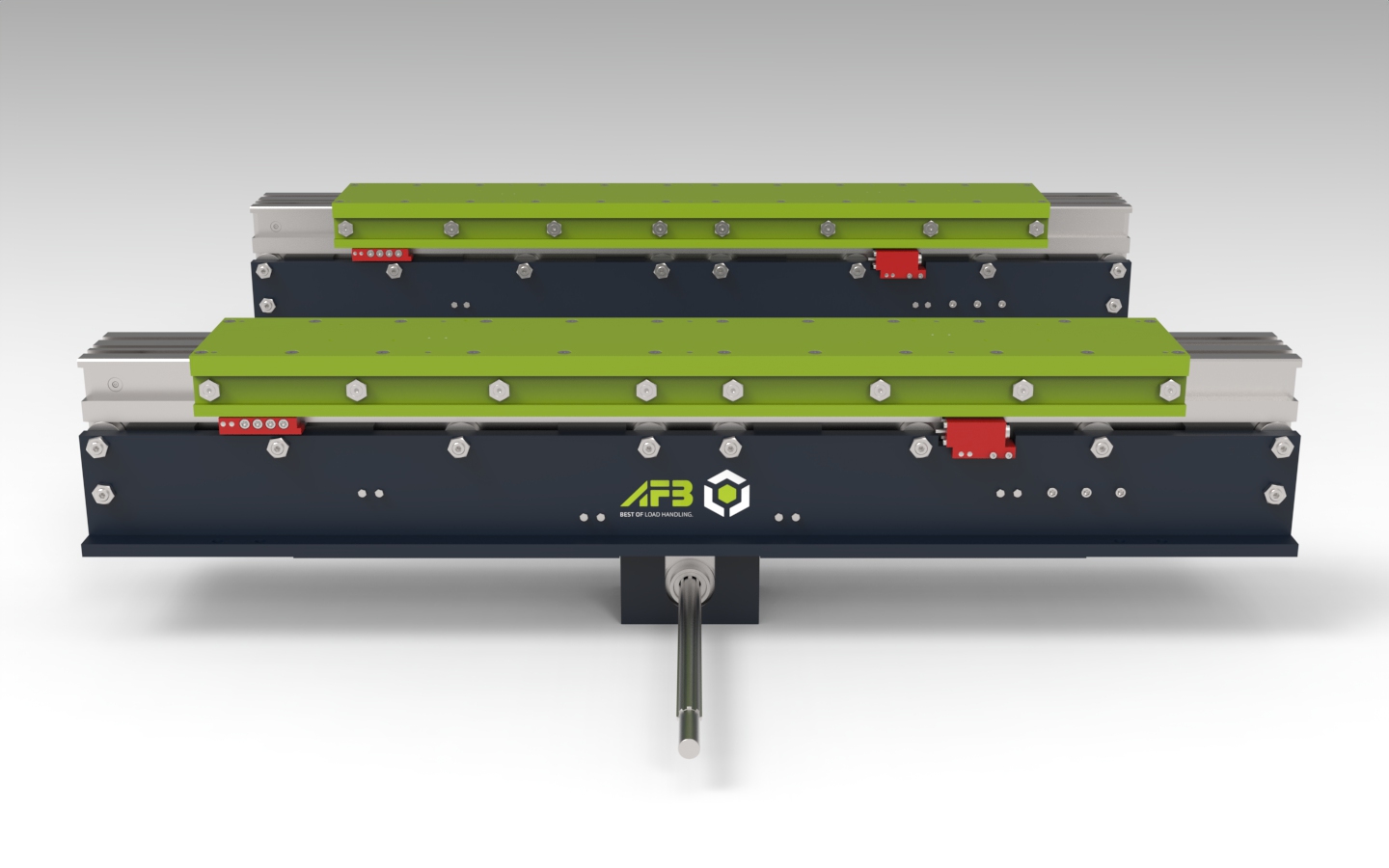

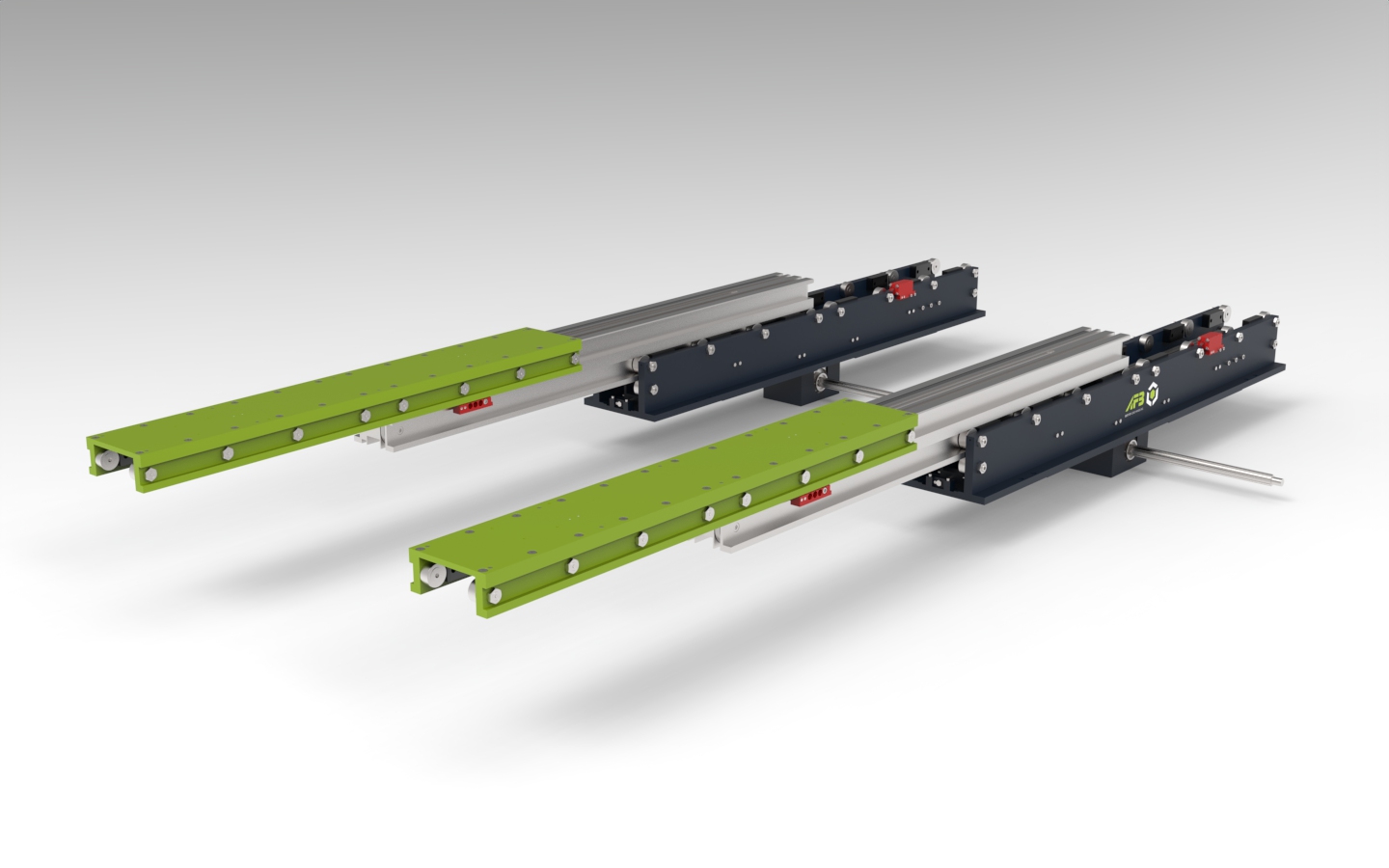

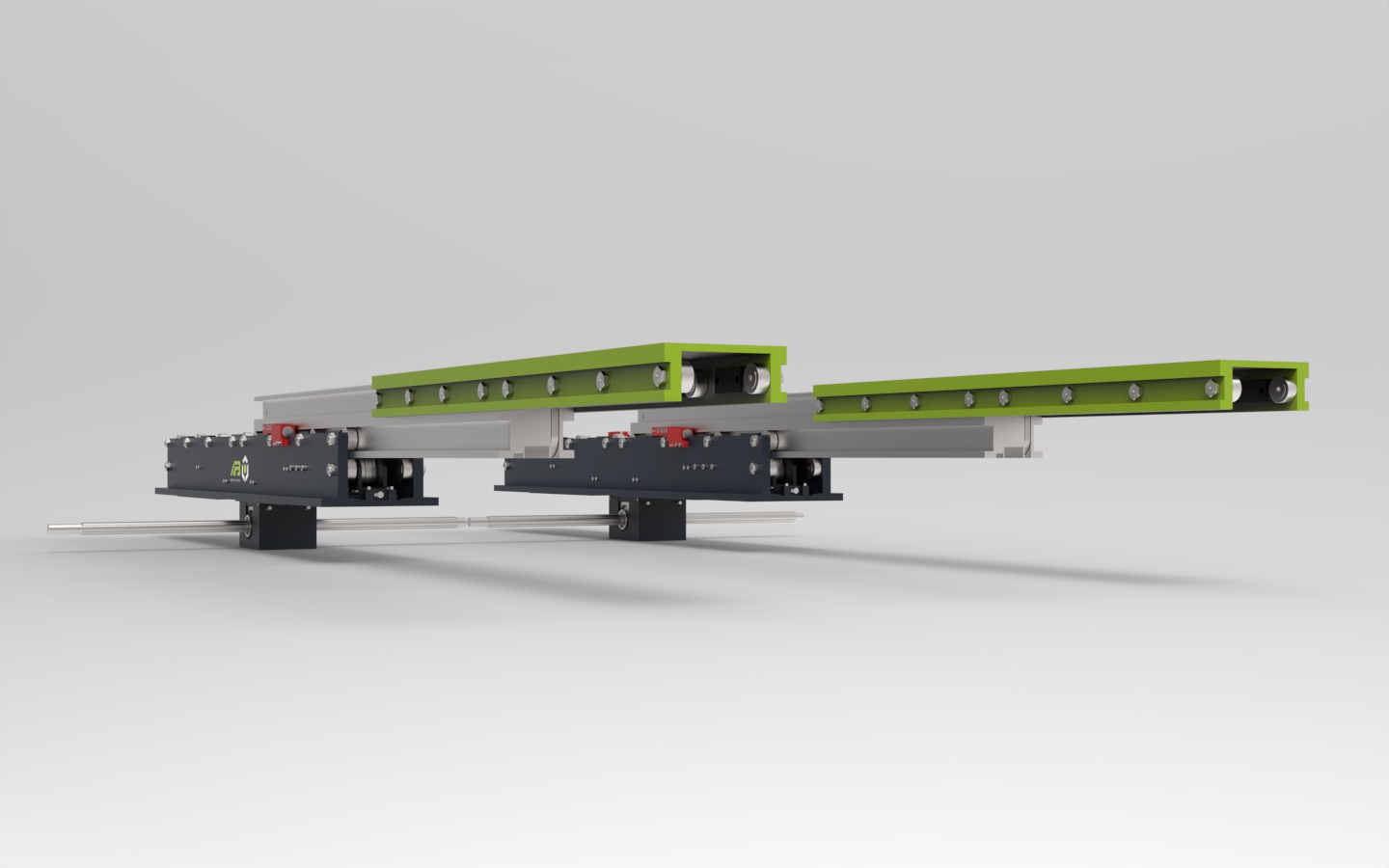

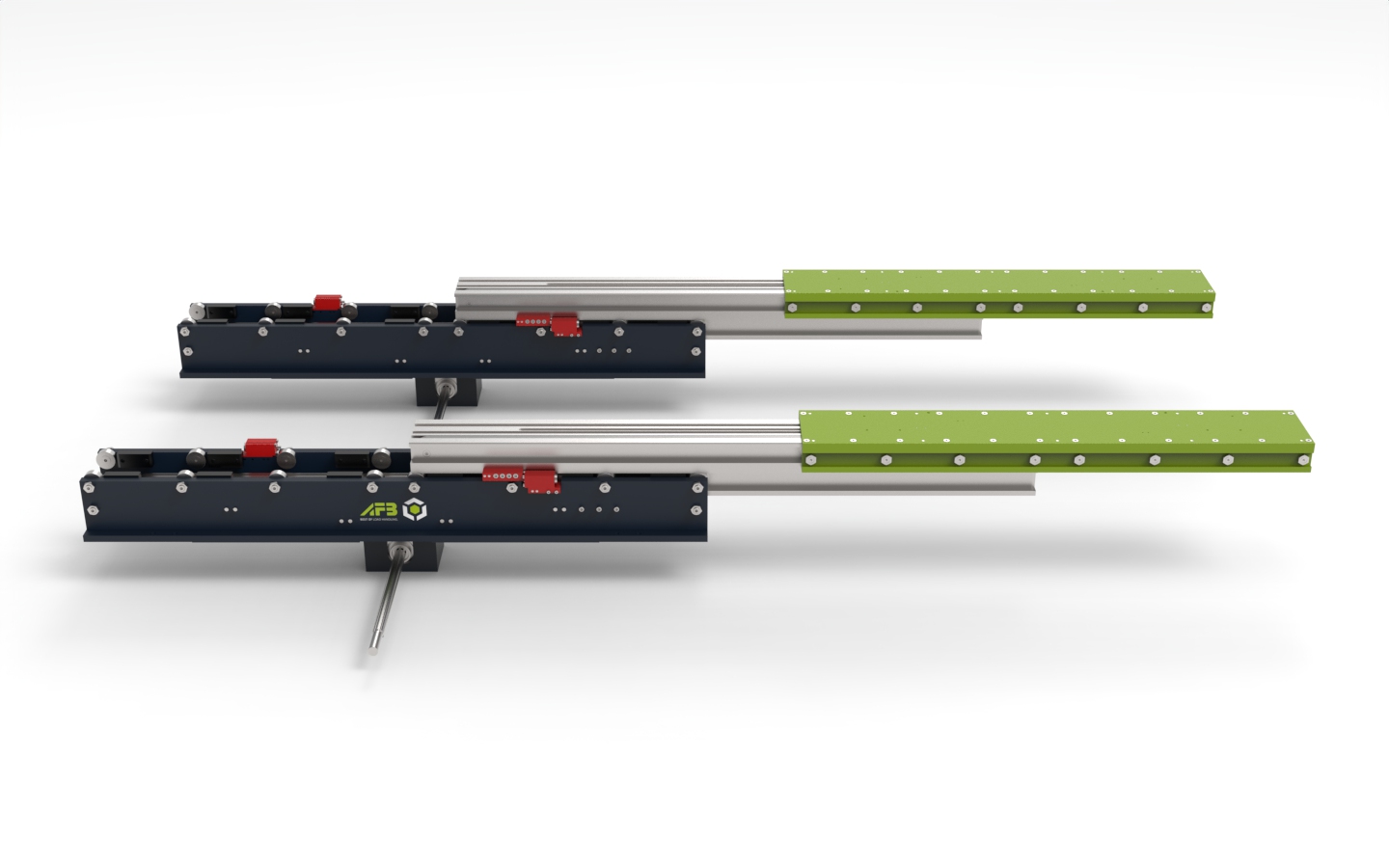

Für einen Endkunden in der metallverarbeitenden Industrie haben wir den Teleskoptisch 290-354-2850 entwickelt und geliefert. Das Gerät ist für eine Nutzlast von 13 Tonnen ausgelegt und übernimmt das präzise Handling von Maschinenpaletten. Der Obertisch wurde mit zusätzlichen Bohrungen für die kundenseitigen Aufnahmen der Maschinenpaletten ausgestattet, sodass eine prozesssichere Aufnahme und Abgabe der Maschinenpaletten gewährleistet ist. Die Konstruktion ist speziell auf die Anforderungen automatisierter Produktionsumgebungen in der Metallverarbeitung abgestimmt.

Flexible Zinkenverstellung für unterschiedliche Ladungsträgerformate

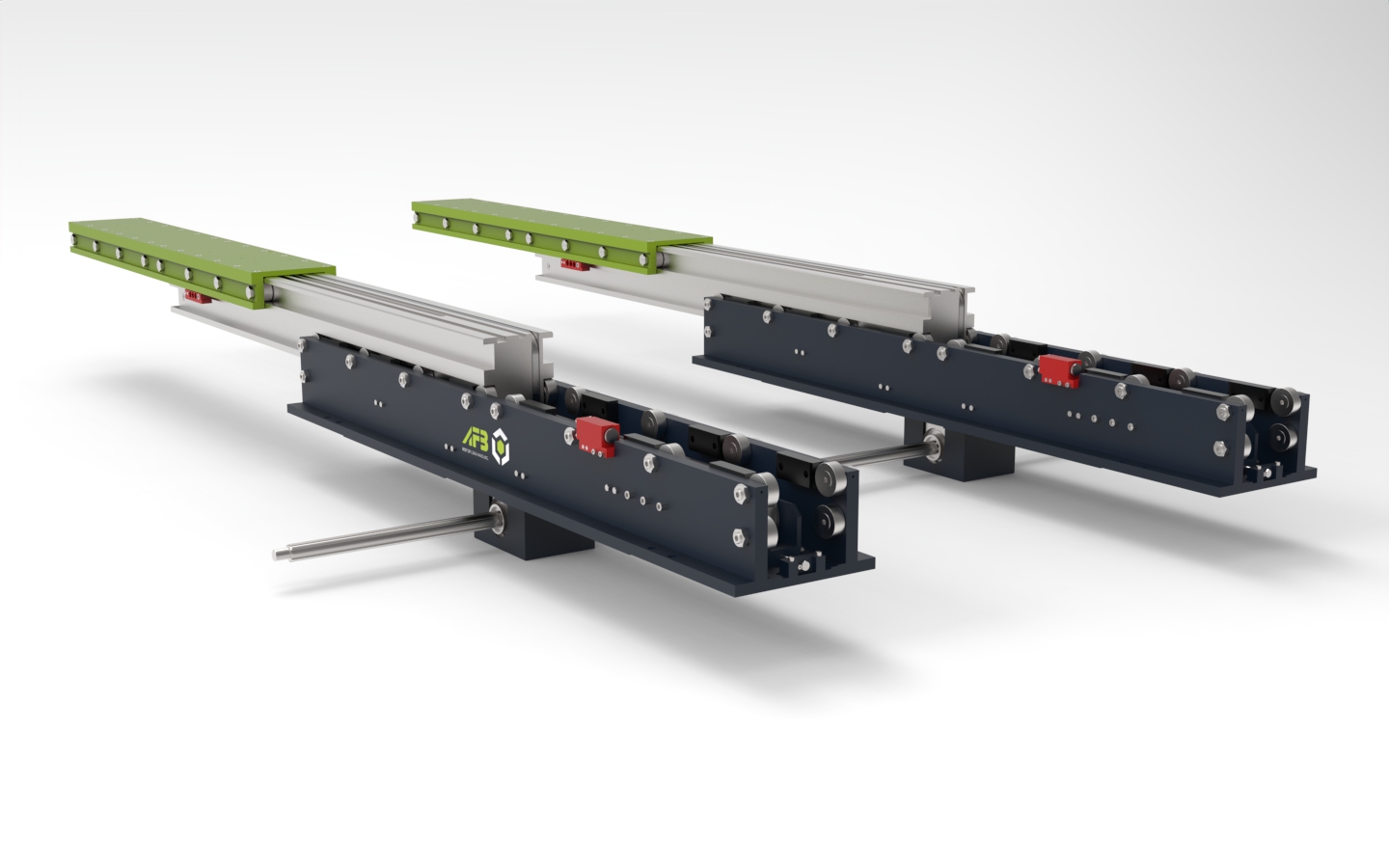

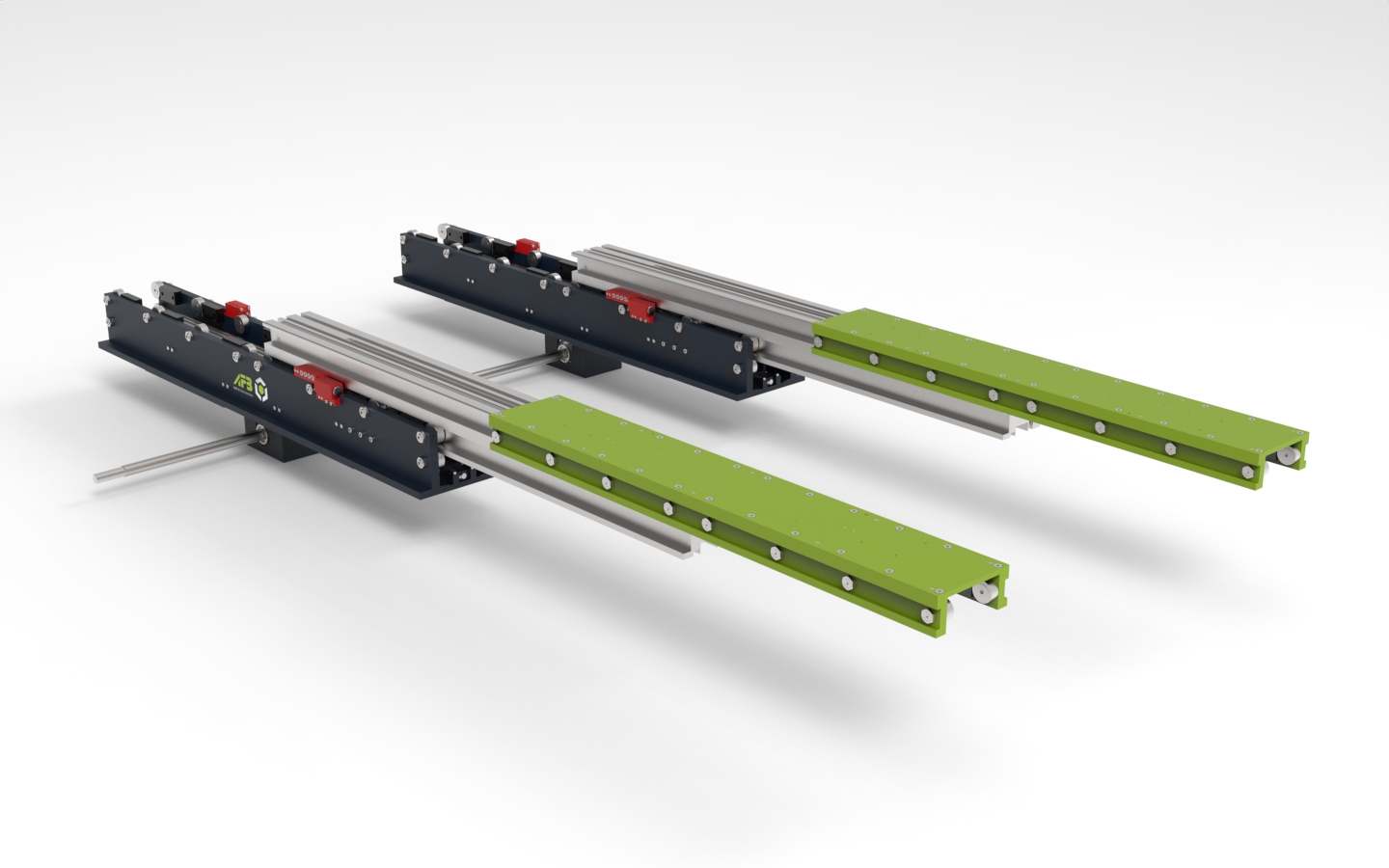

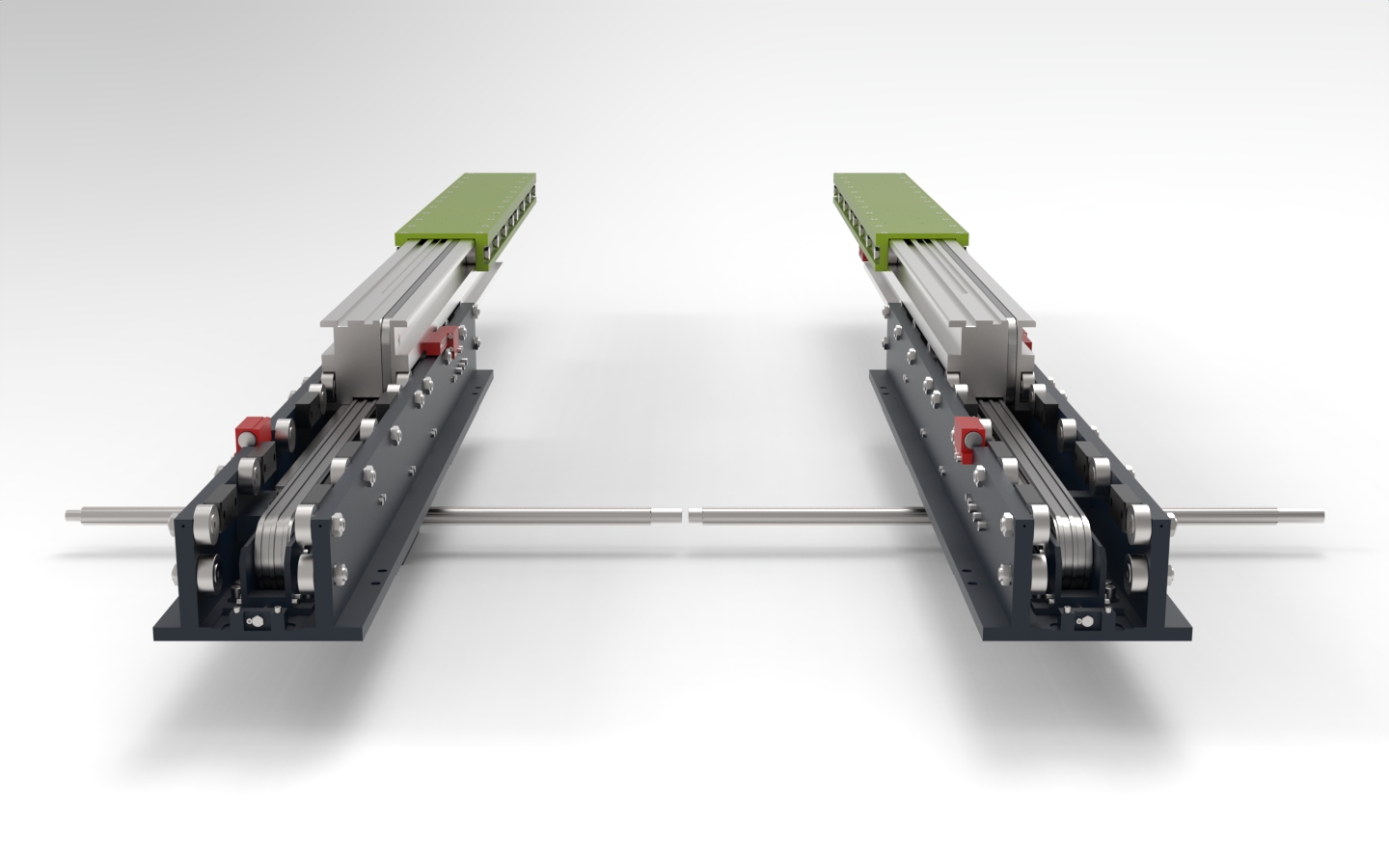

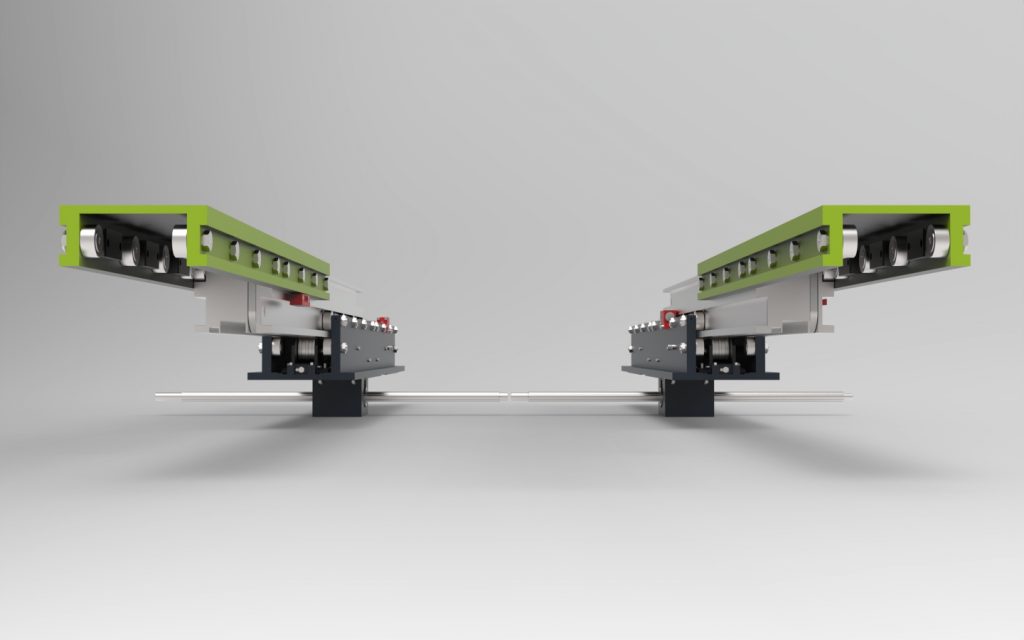

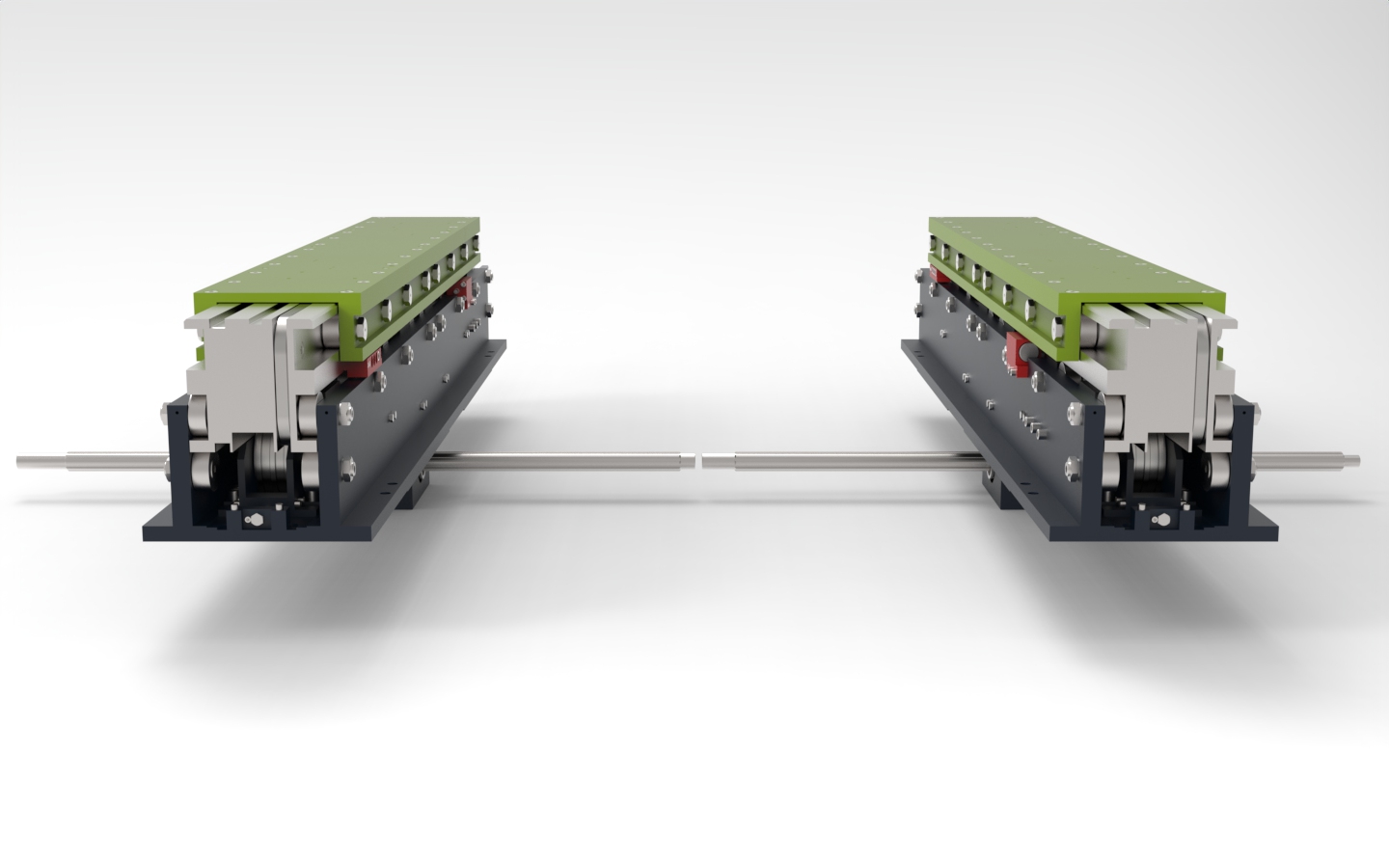

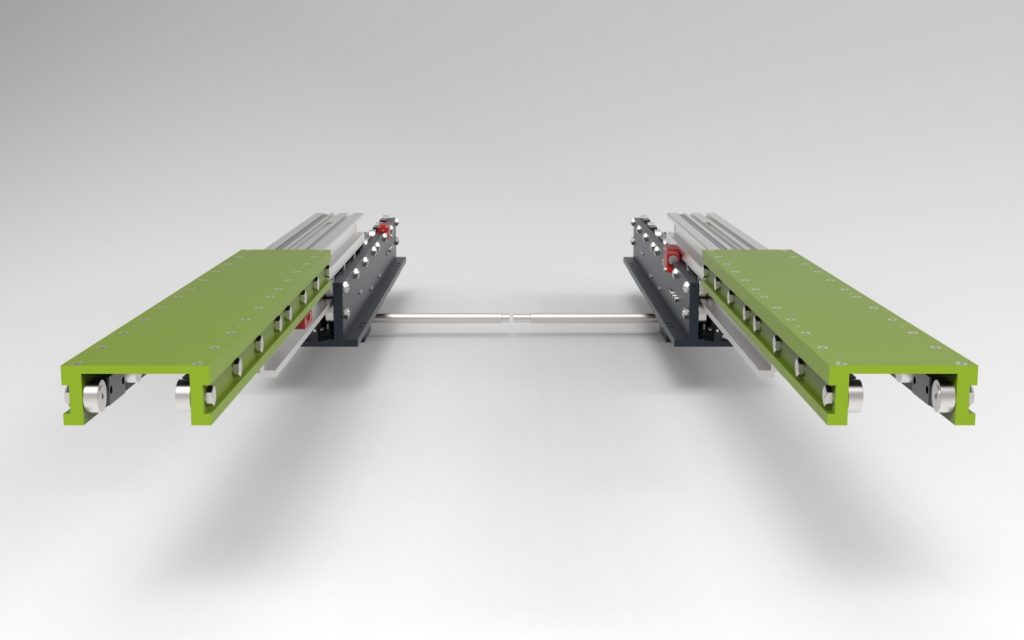

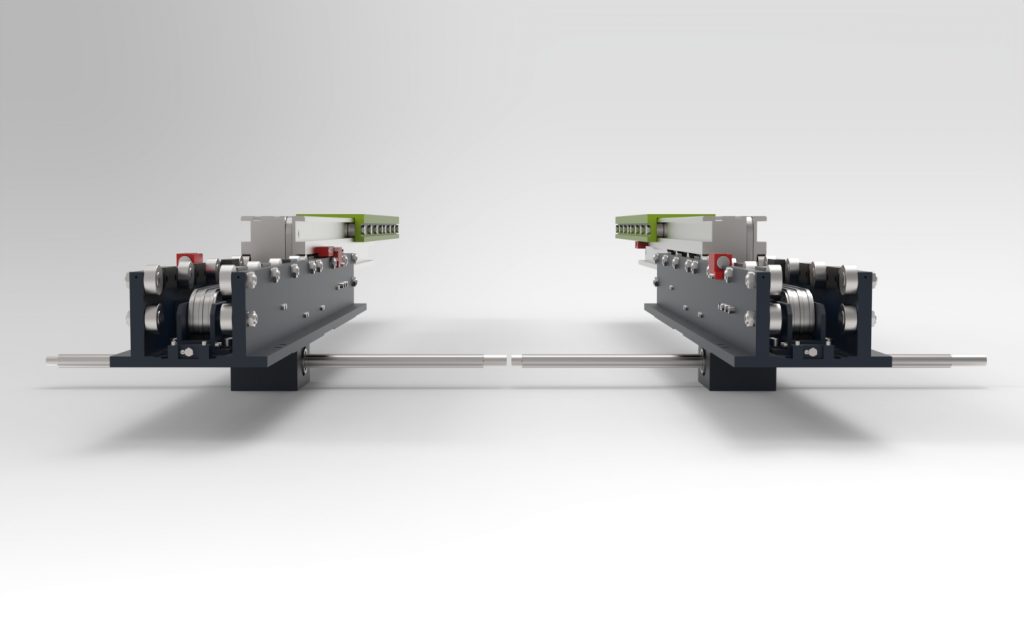

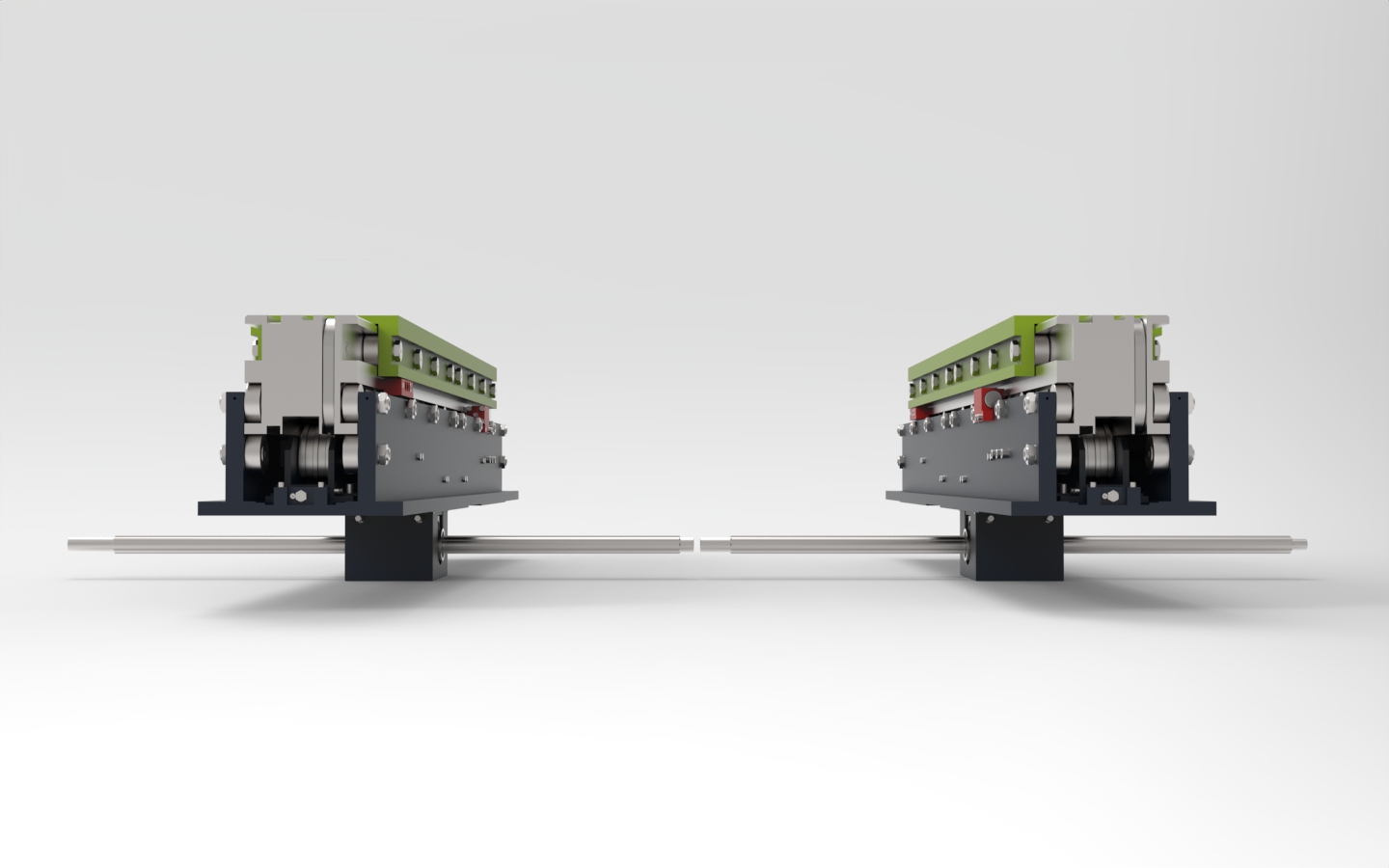

Der Teleskoptisch ist mit zwei Zinken ausgeführt und mit einer Zinkenverstellung mit einem Verstellbereich von 800 mm vorbereitet. Diese Konstruktion ermöglicht es, unterschiedliche Maschinenpalettenformate ohne Umrüstaufwand zu bewegen und den Teleskoptisch flexibel in wechselnden Produktionssituationen einzusetzen. Die Zinkenverstellung ist damit ein wesentlicher Faktor für die Anpassungsfähigkeit des Systems an variierende Ladungsträgerabmessungen innerhalb derselben Anlage.

24/7-Betrieb als Grundlage für die Smart Factory

Das Gerät ist für den durchgehenden 24/7-Betrieb entwickelt und bildet ein zentrales Element auf dem Weg des Endkunden zur Smart Factory. Durch das vollautomatische Handling von Großbauteilen entfallen manuelle Eingriffe in den Materialfluss. Das System unterstützt eine kontinuierliche, taktgenaue Produktion und trägt zur Steigerung der Anlagenverfügbarkeit bei. Die robuste Bauweise und die konsequente Auslegung auf Dauerbetrieb sichern einen stabilen Produktionsablauf auch unter hoher Belastung.

Sie planen ein ähnliches Projekt oder haben konkrete Anforderungen an ein Lastaufnahmemittel für Ihre Produktion? Sprechen Sie unser Verkaufsteam an. Wir beraten Sie gerne und entwickeln gemeinsam mit Ihnen die passende Lösung für Ihre Anwendung.

Technische Daten:

• Nutzlast: 13.000 kg

• Ausfahrweg: 2.950 + 50 mm

• Verstellbereich Zinkenverstellung: 800 mm

• Obertischlänge: 2.300 mm

• Gerätelänge: 2.850 mm

• Geschwindigkeit Teleskoptisch (beladen / unbeladen): 30 / 60 m/min

• Beschleunigung Teleskoptisch (beladen / unbeladen): 0,5 / 1 m/s²

• Eigengewicht: ca. 4960 kg
