Doppeltiefe Aufnahme von CHEP-Paletten

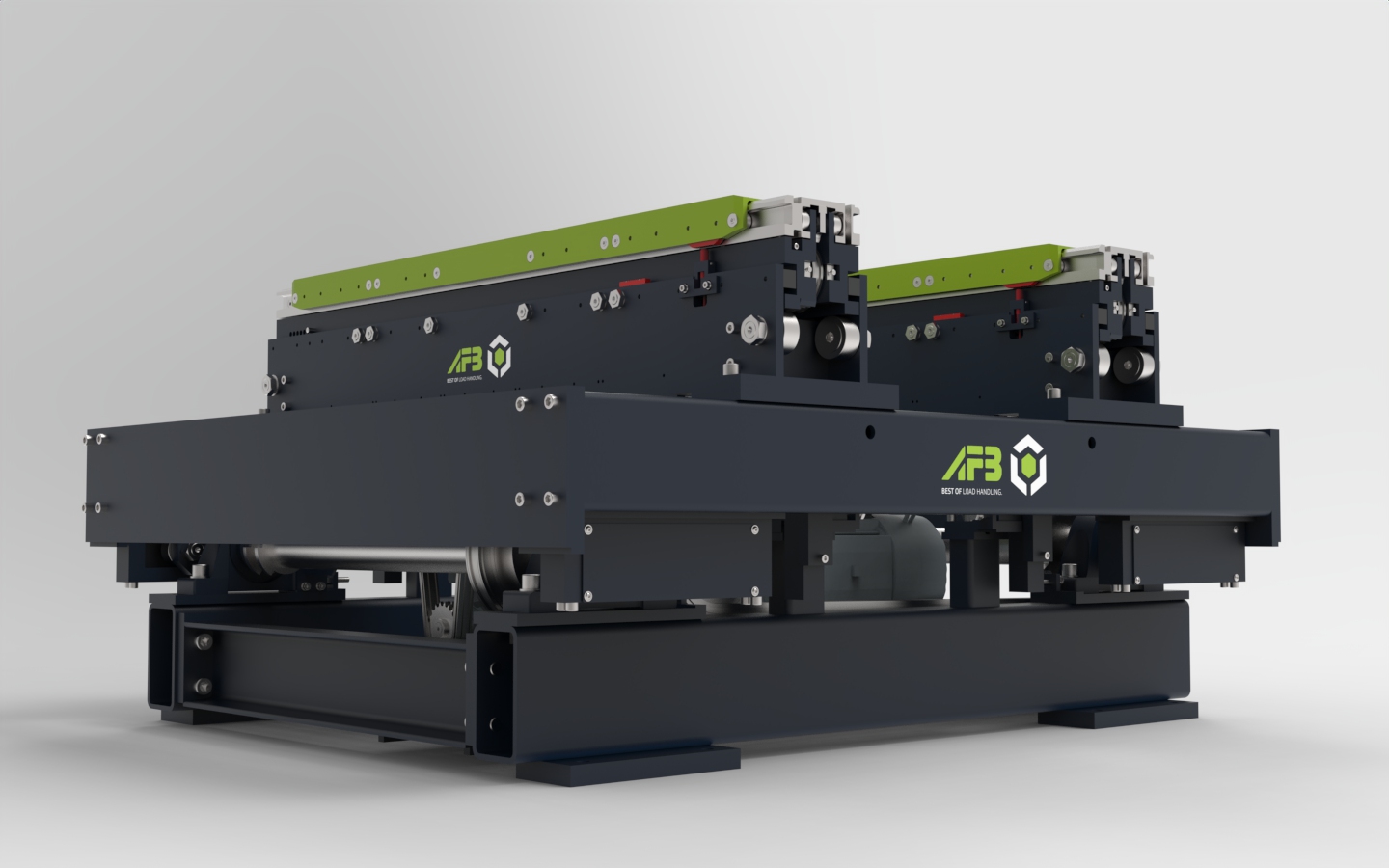

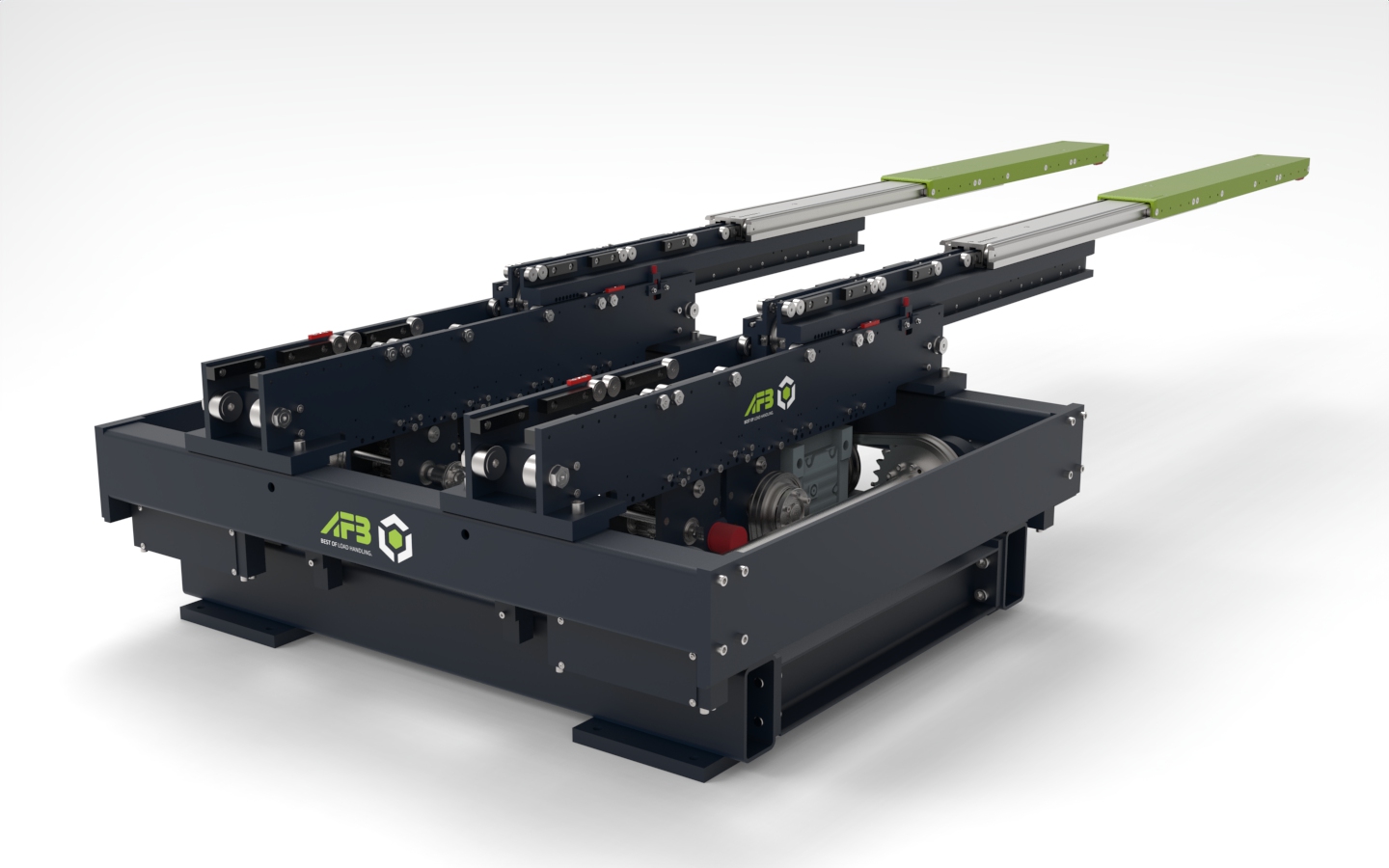

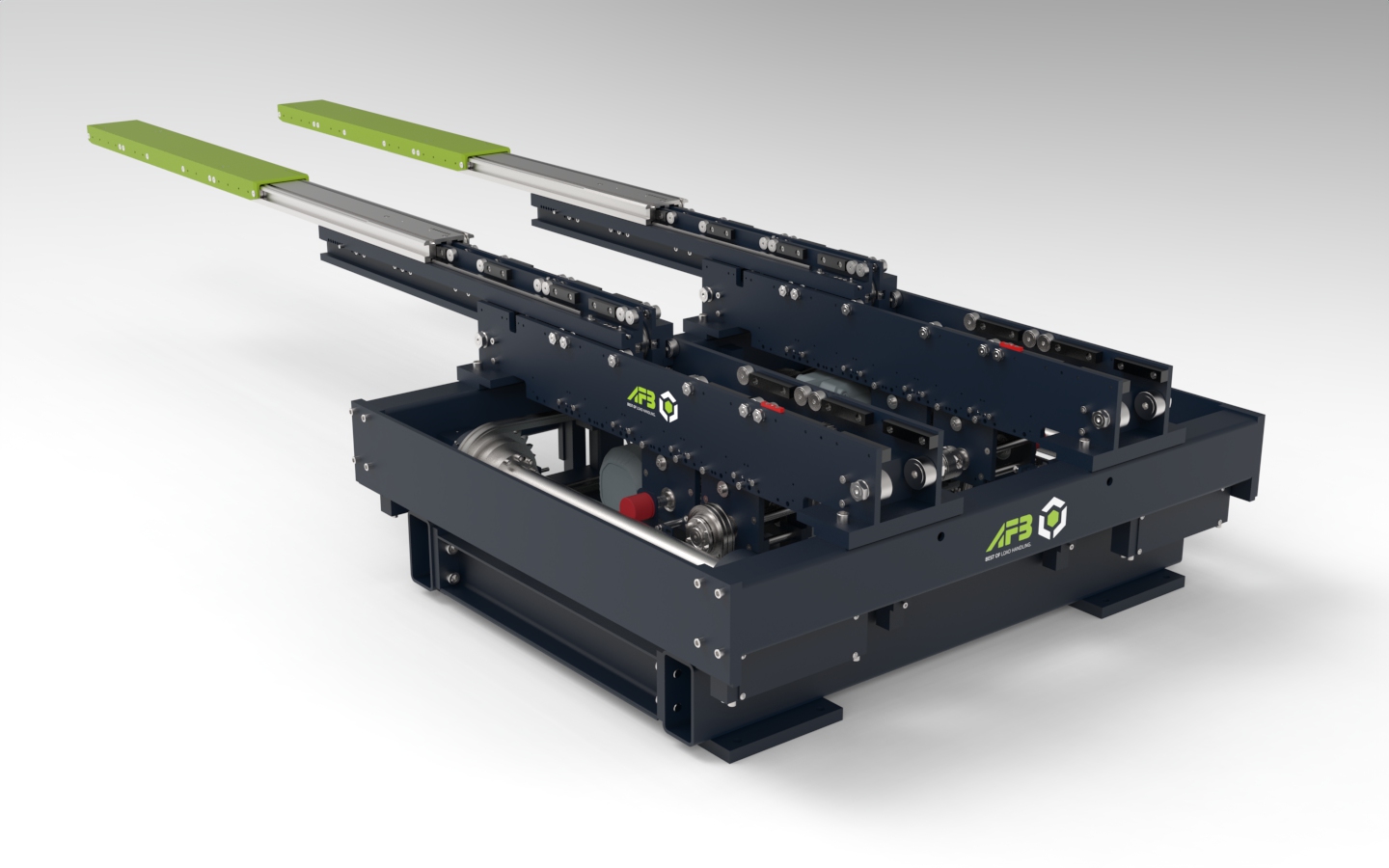

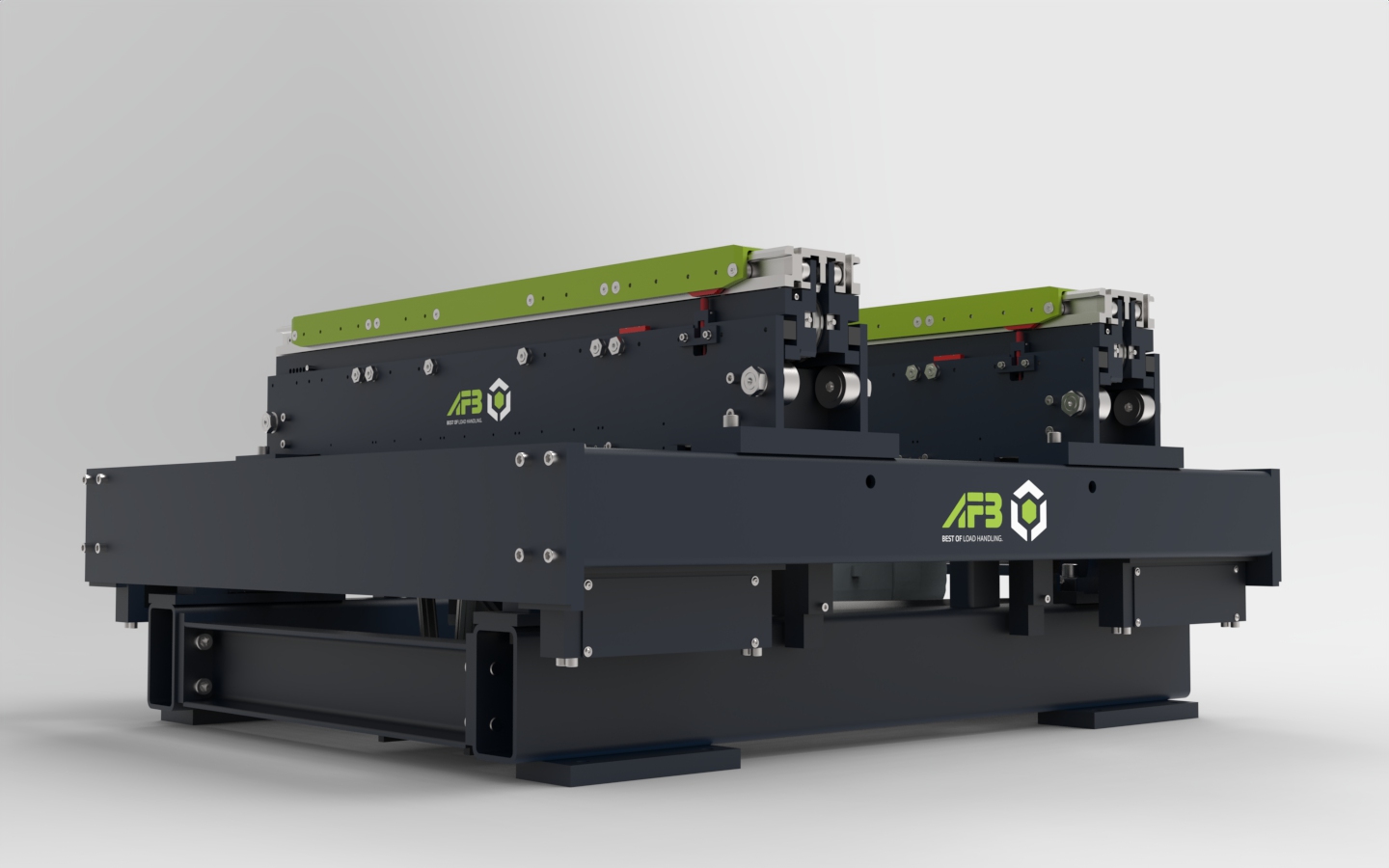

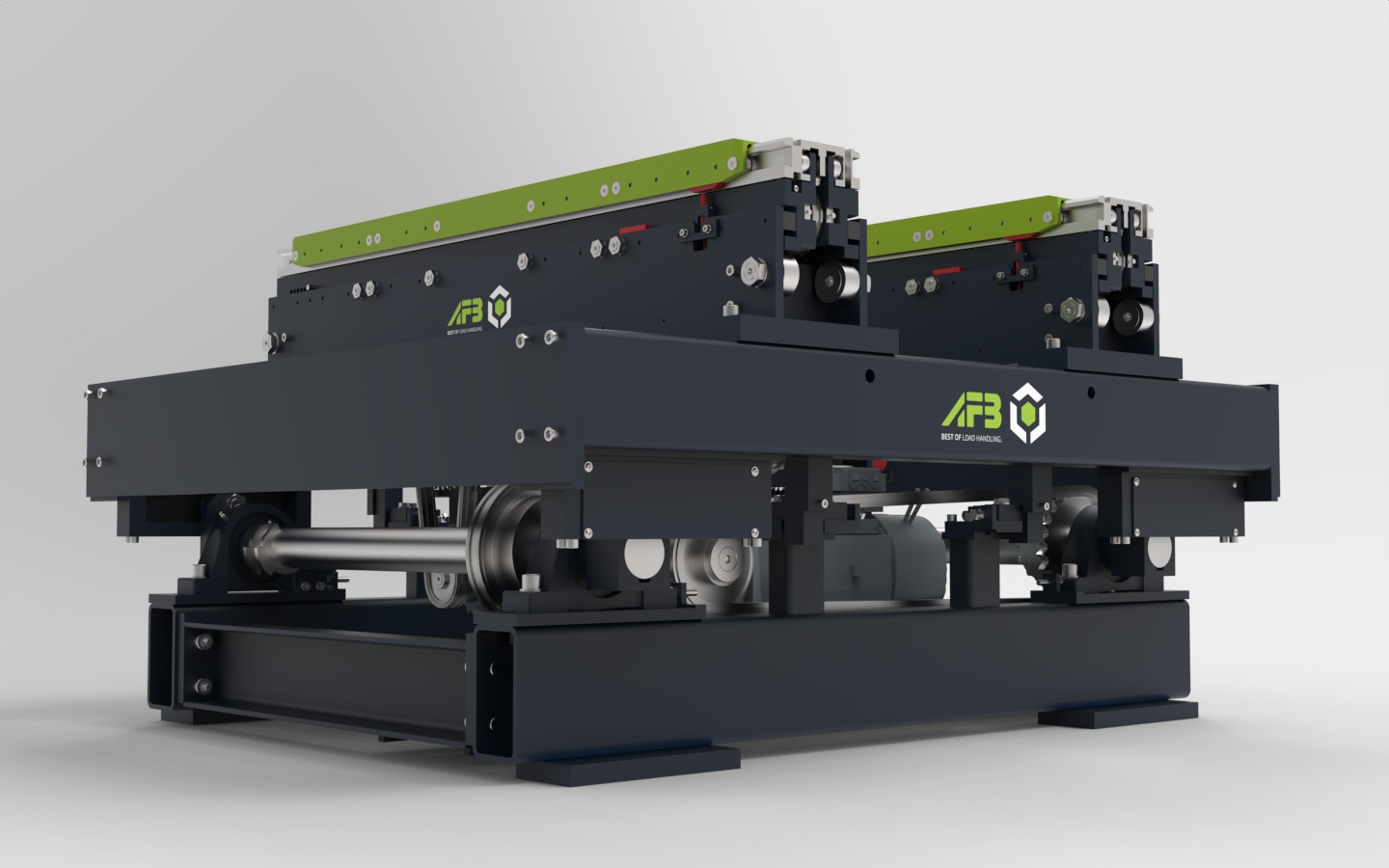

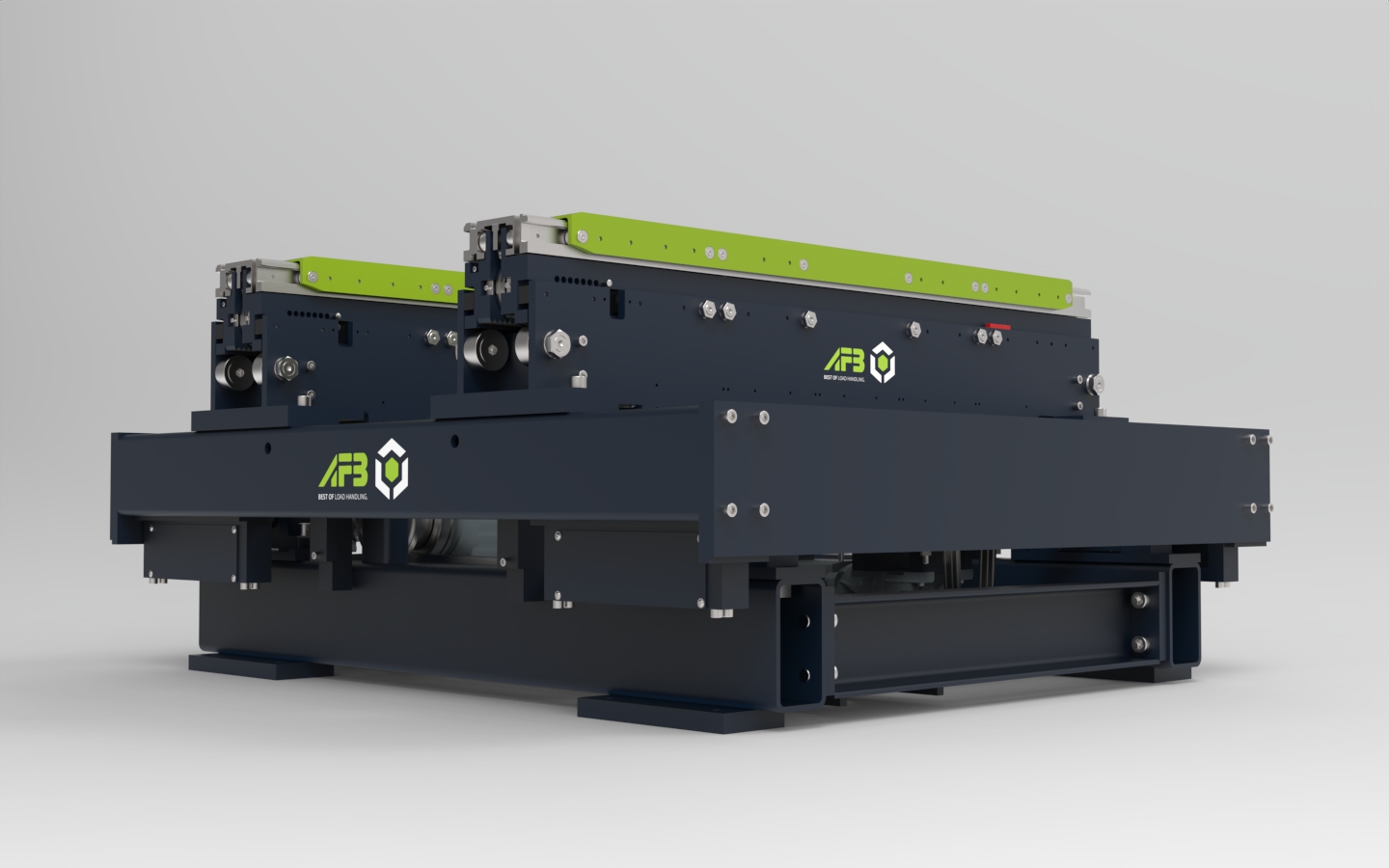

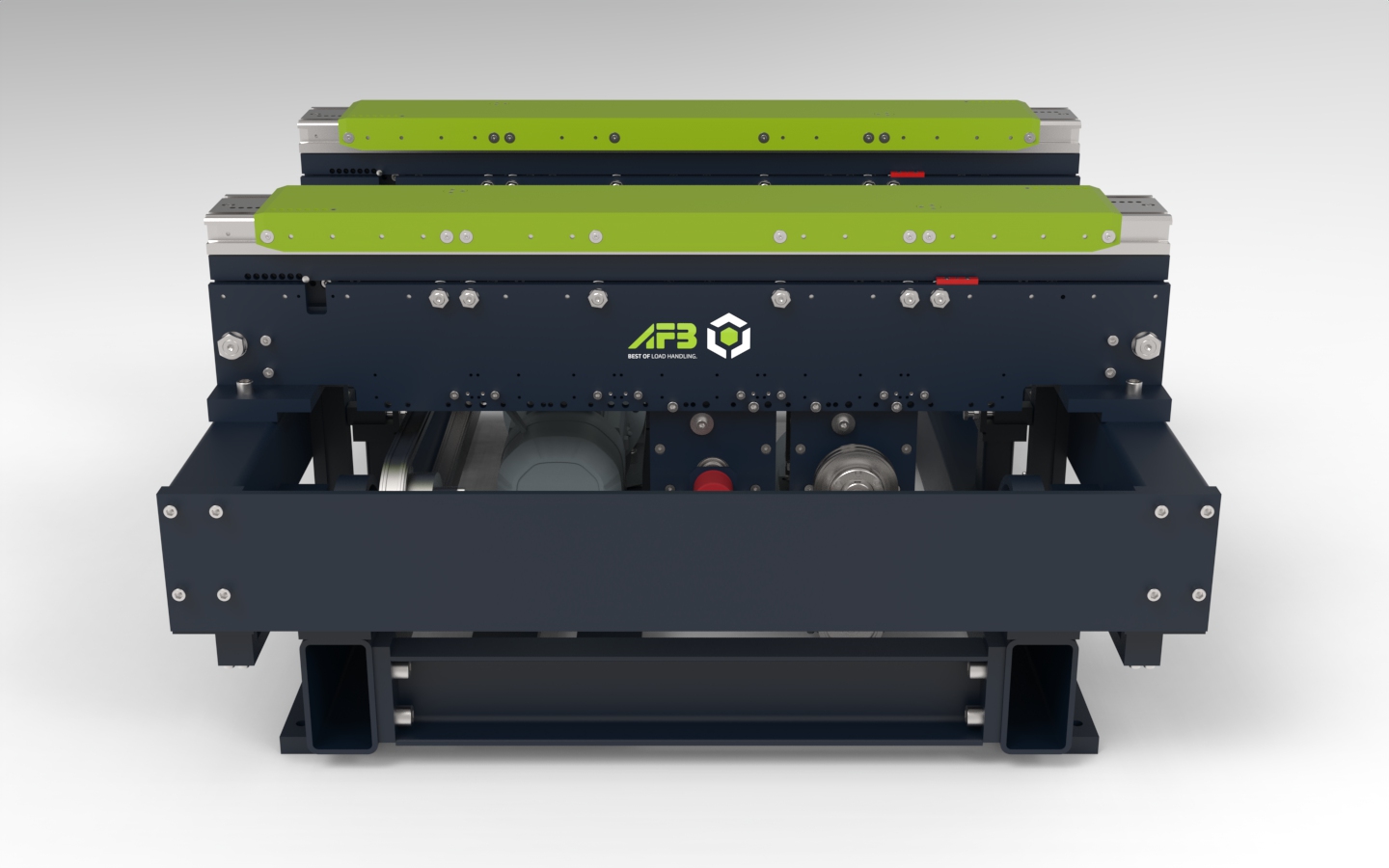

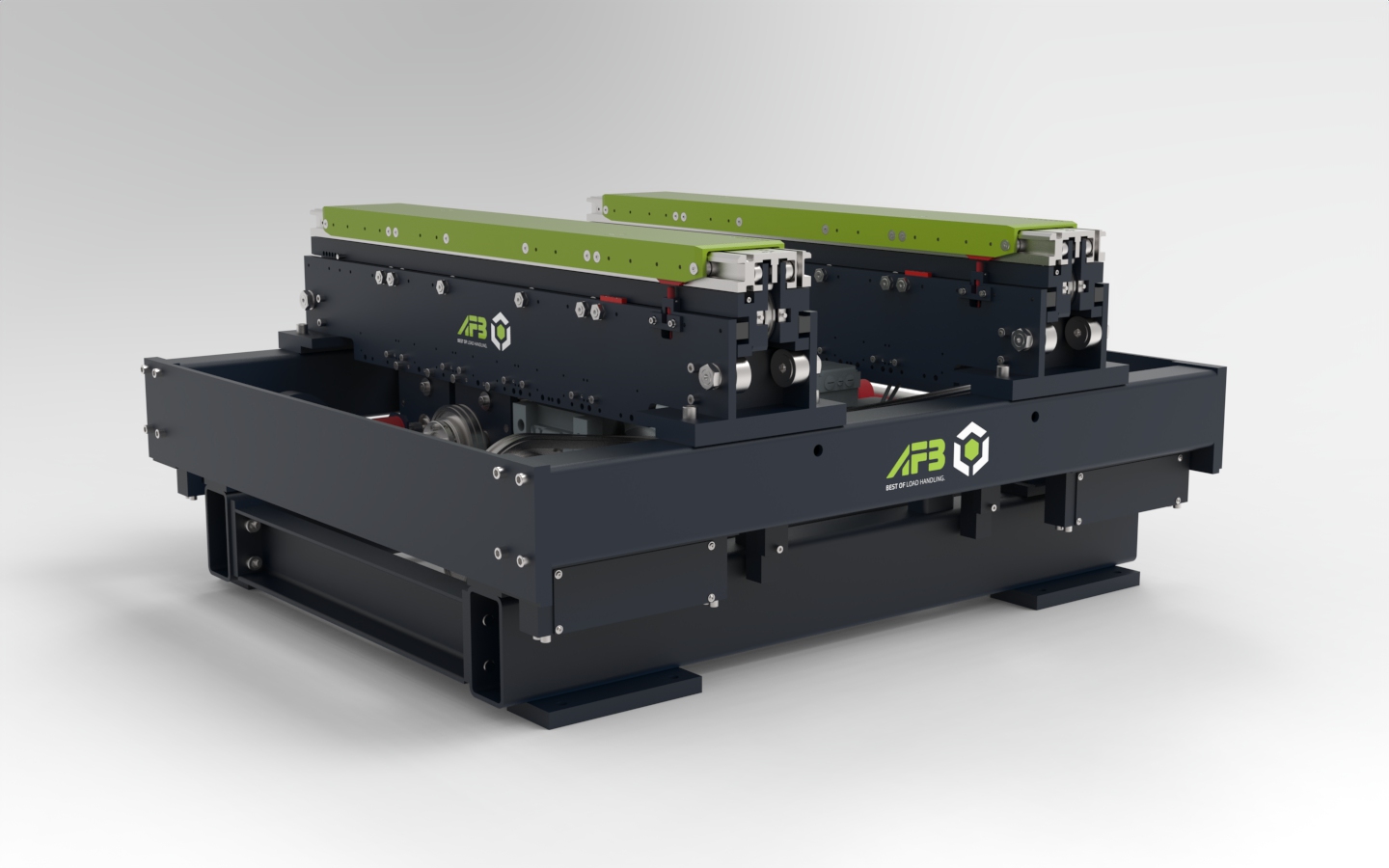

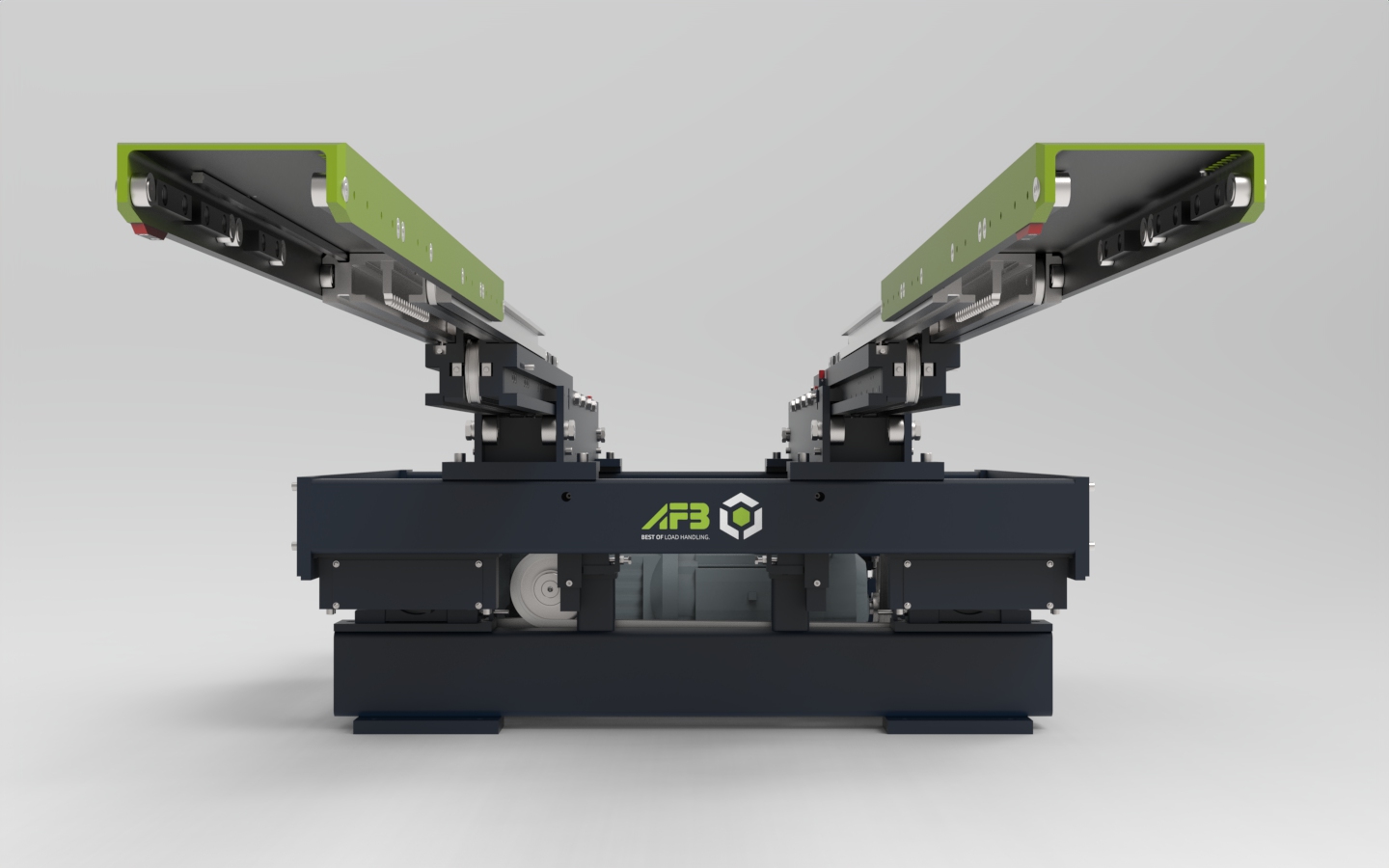

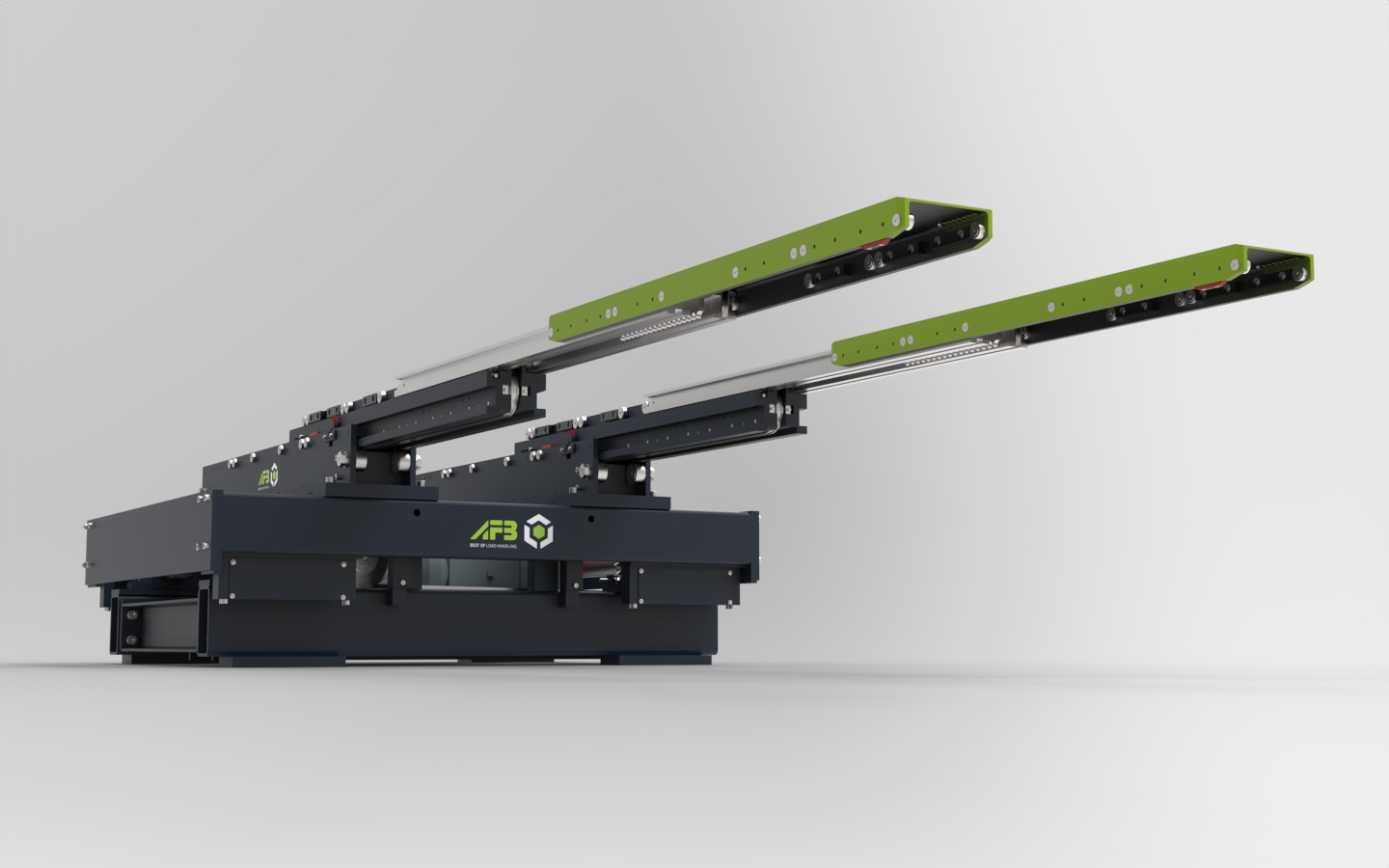

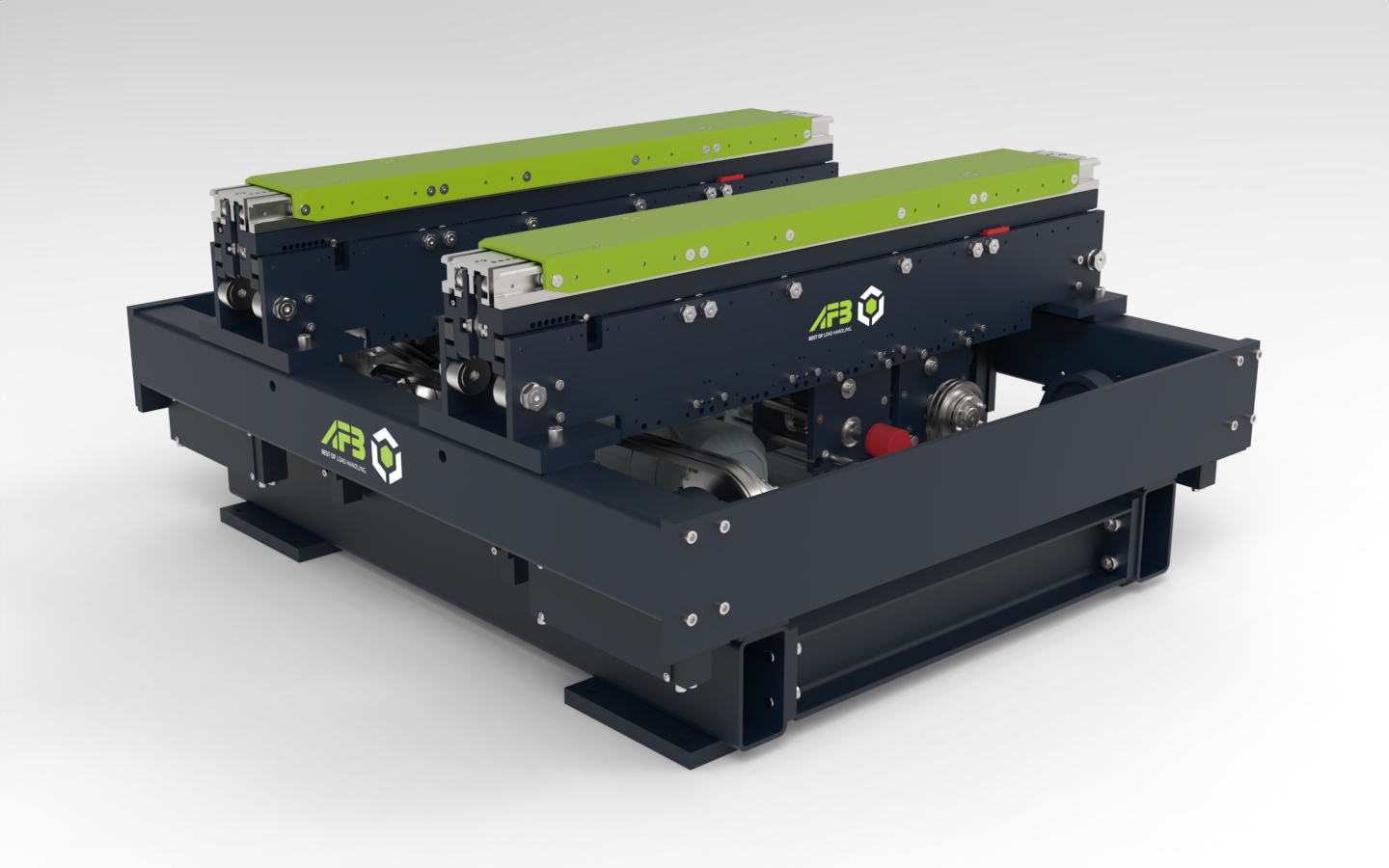

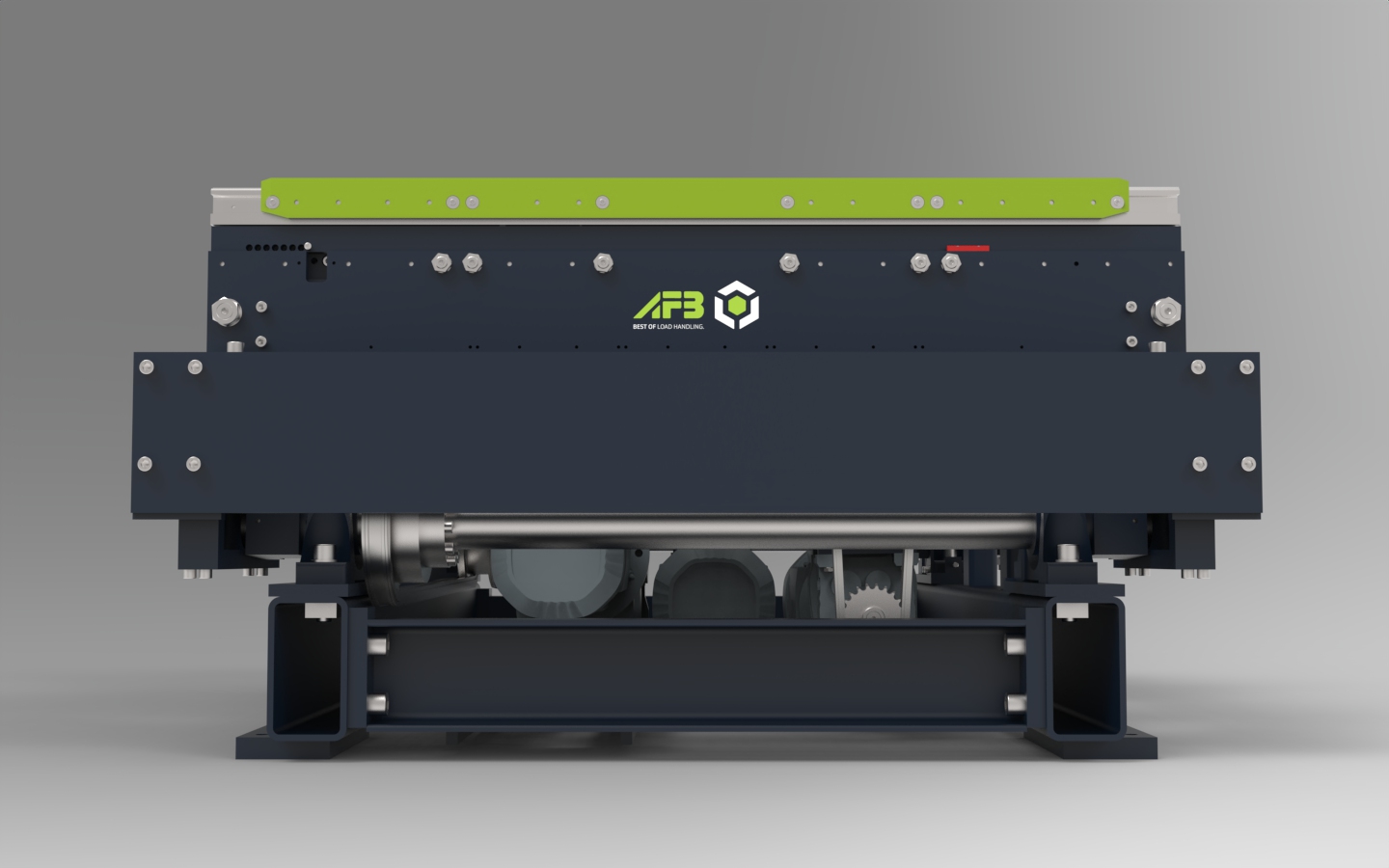

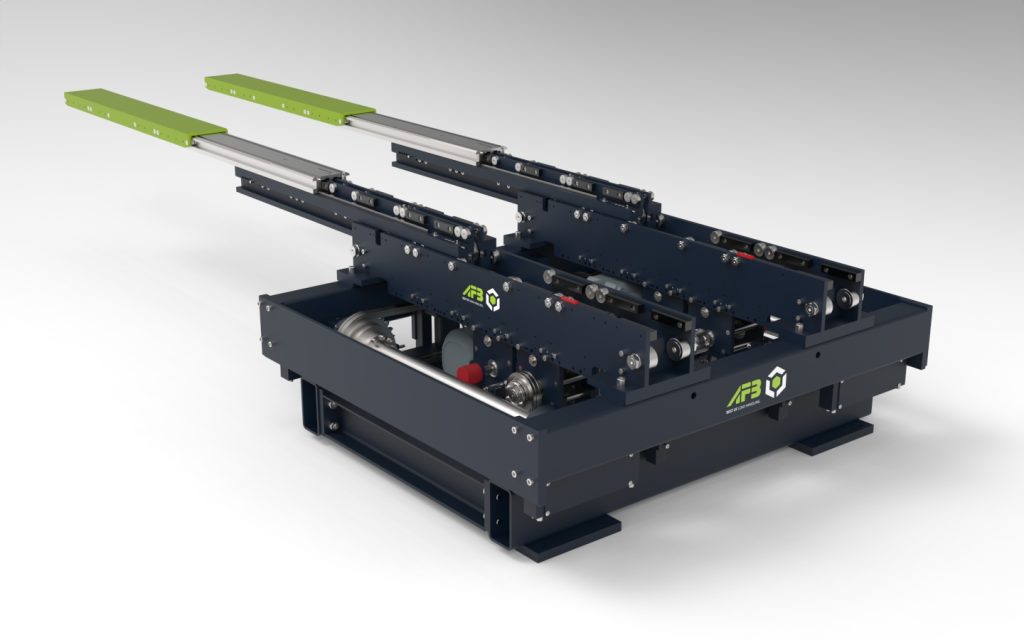

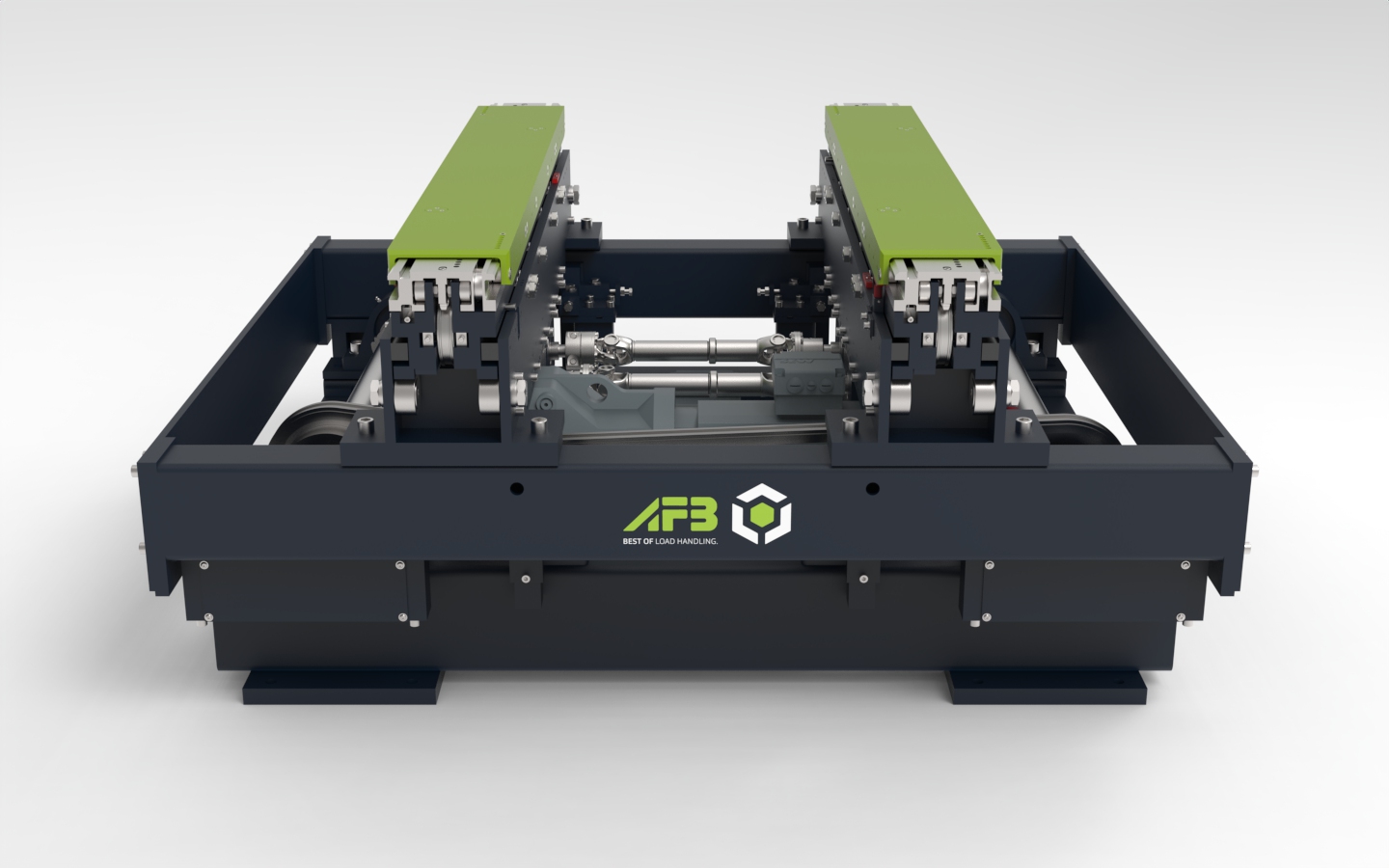

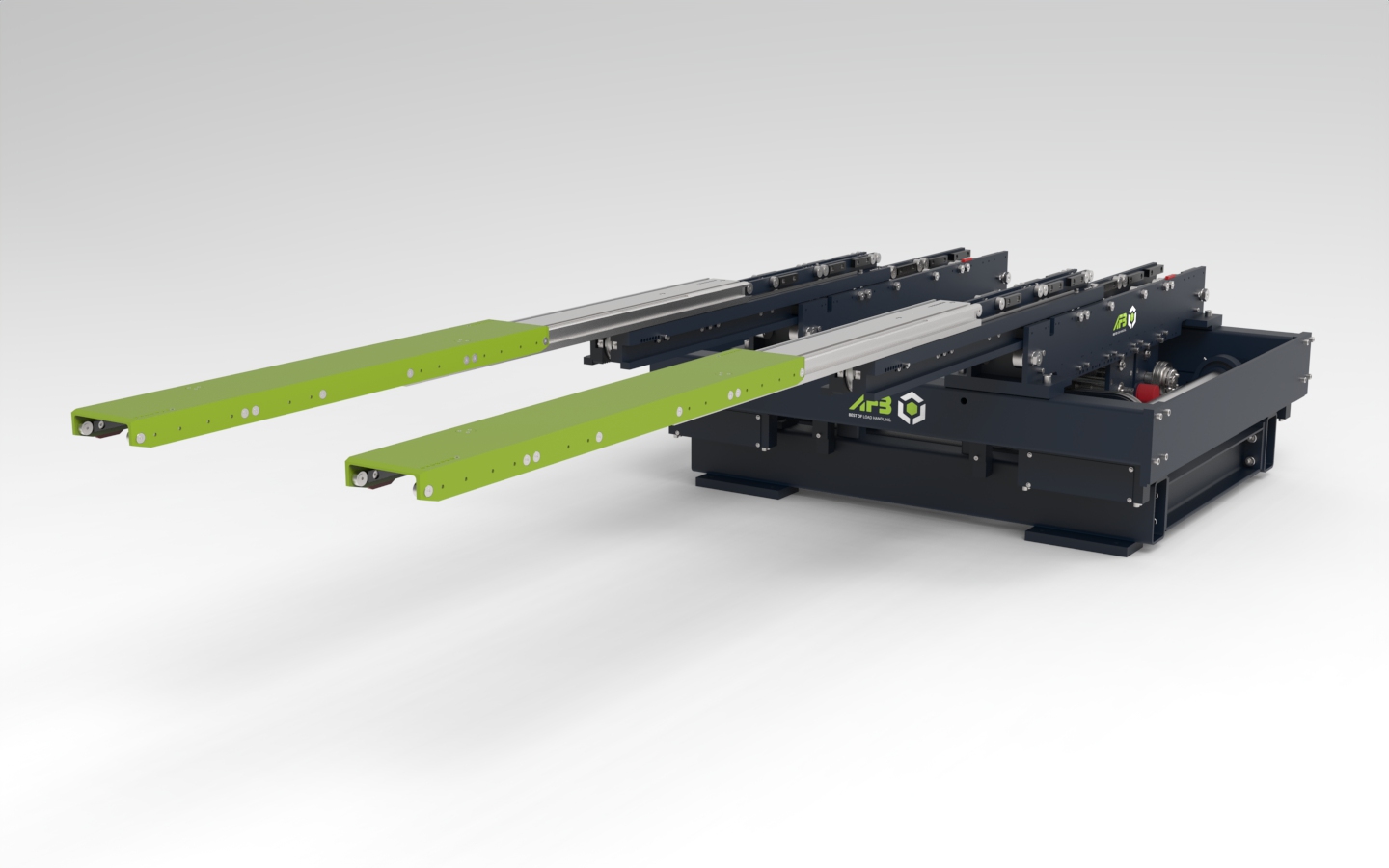

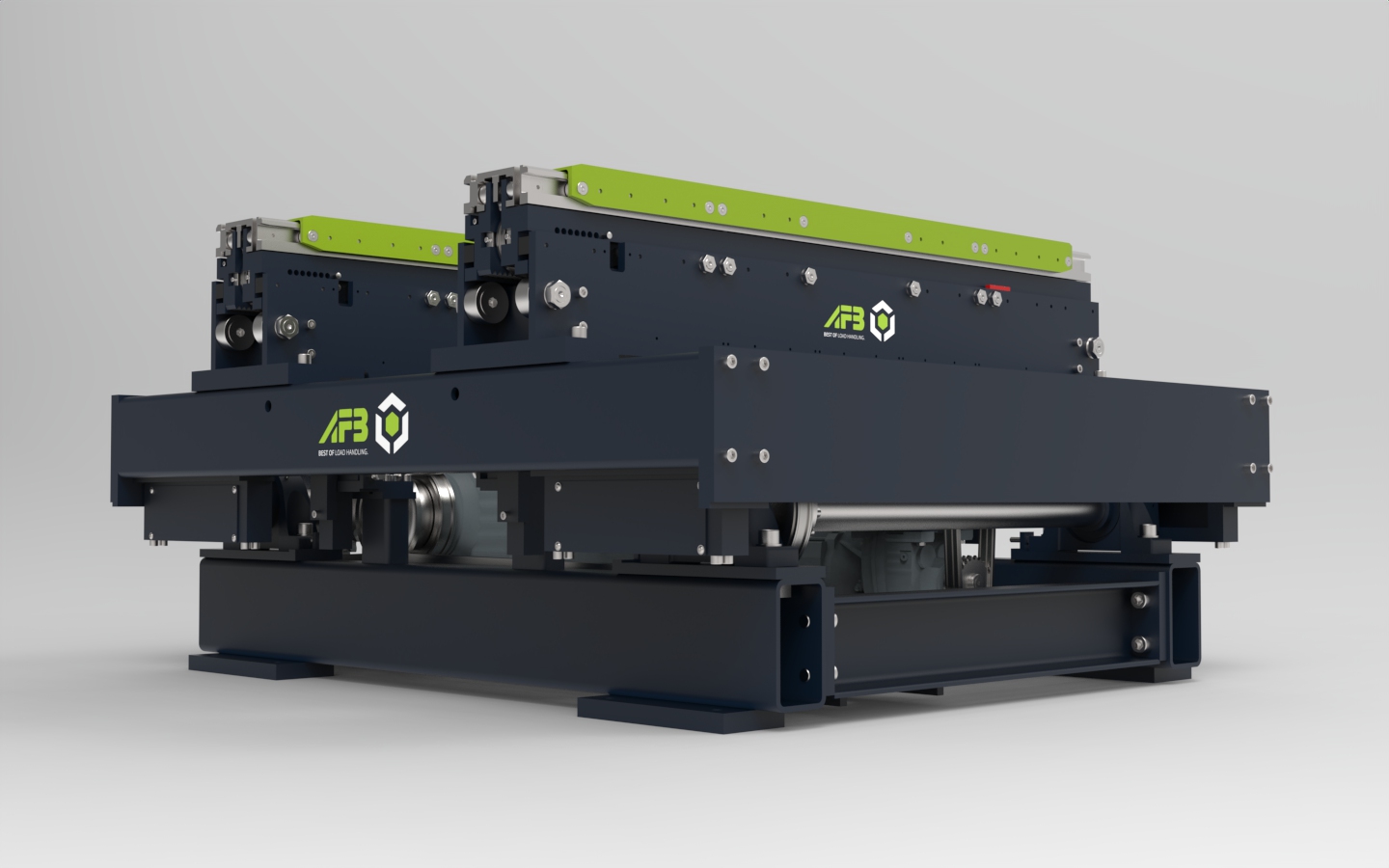

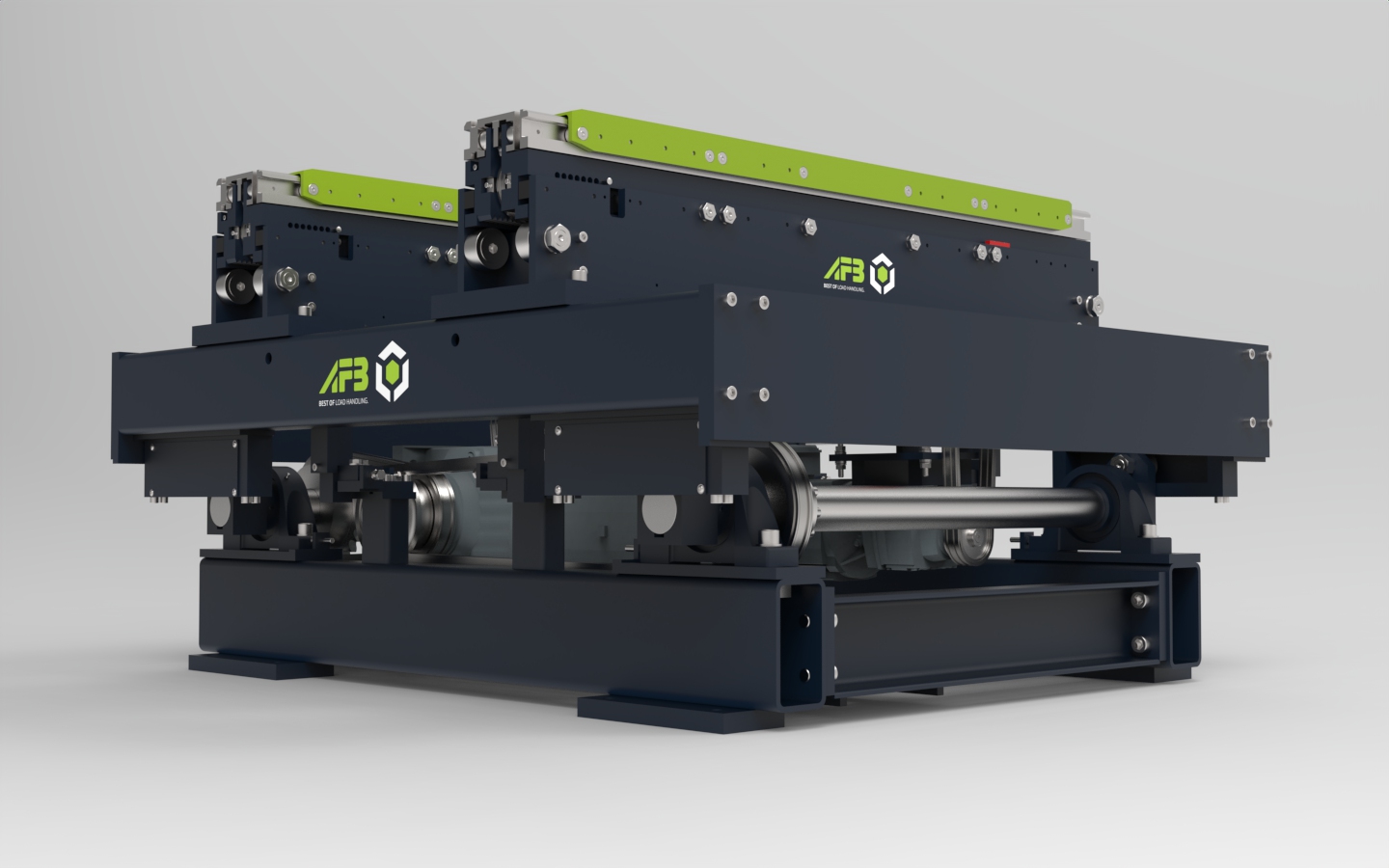

Für eine Produktionsanwendung in der Lebensmittelindustrie wurde ein Exzenterhubtisch mit doppeltiefem Teleskoptisch des Typs D3/2-65-174-ZK-1400 auf einem kundenseitigen Querverschiebewagen installiert. Die Lösung übernimmt Standard-CHEP-Paletten mit den Abmessungen 1.200 x 1.000 mm, einer Höhe von bis zu 2.400 mm und einem Ladungsgewicht von 1.300 kg. Die Ladungsträger werden quer aufgenommen. Dadurch kann der Verfahrwagen die Paletten sicher vom Kettenförderer übernehmen und gezielt zu den vorgesehenen Pufferplätzen transportieren.

Unterschiedliche Abstände sicher ausgleichen

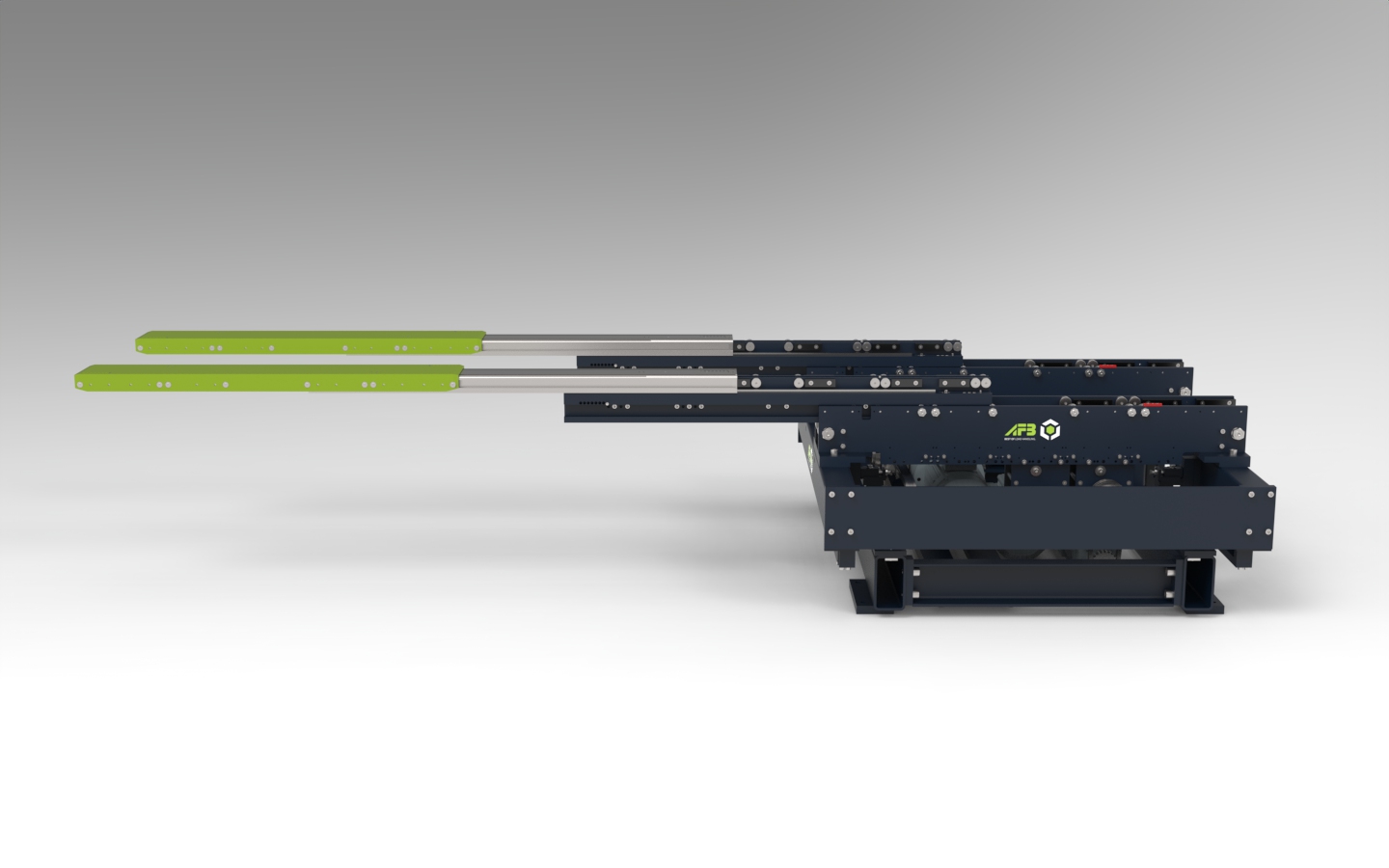

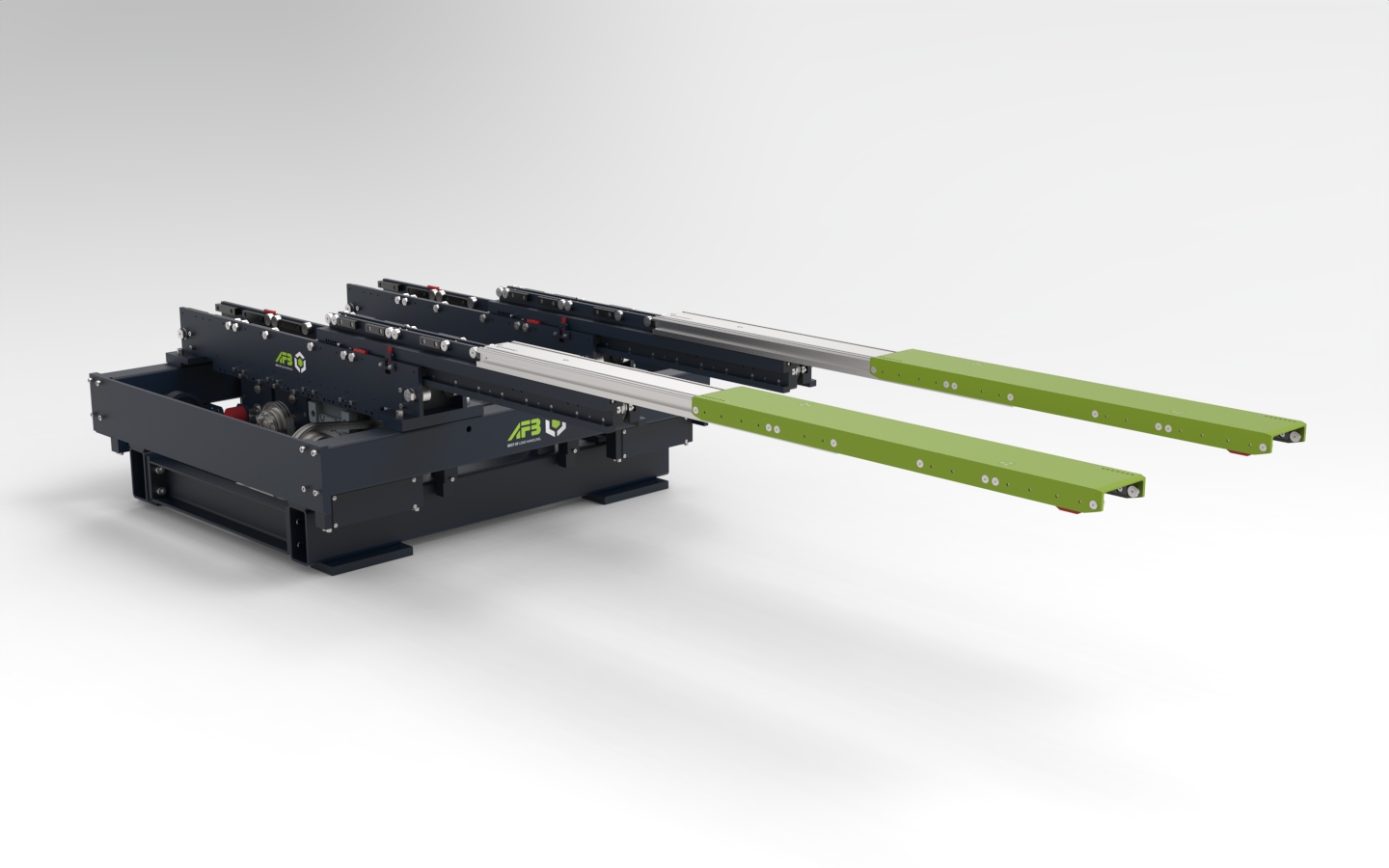

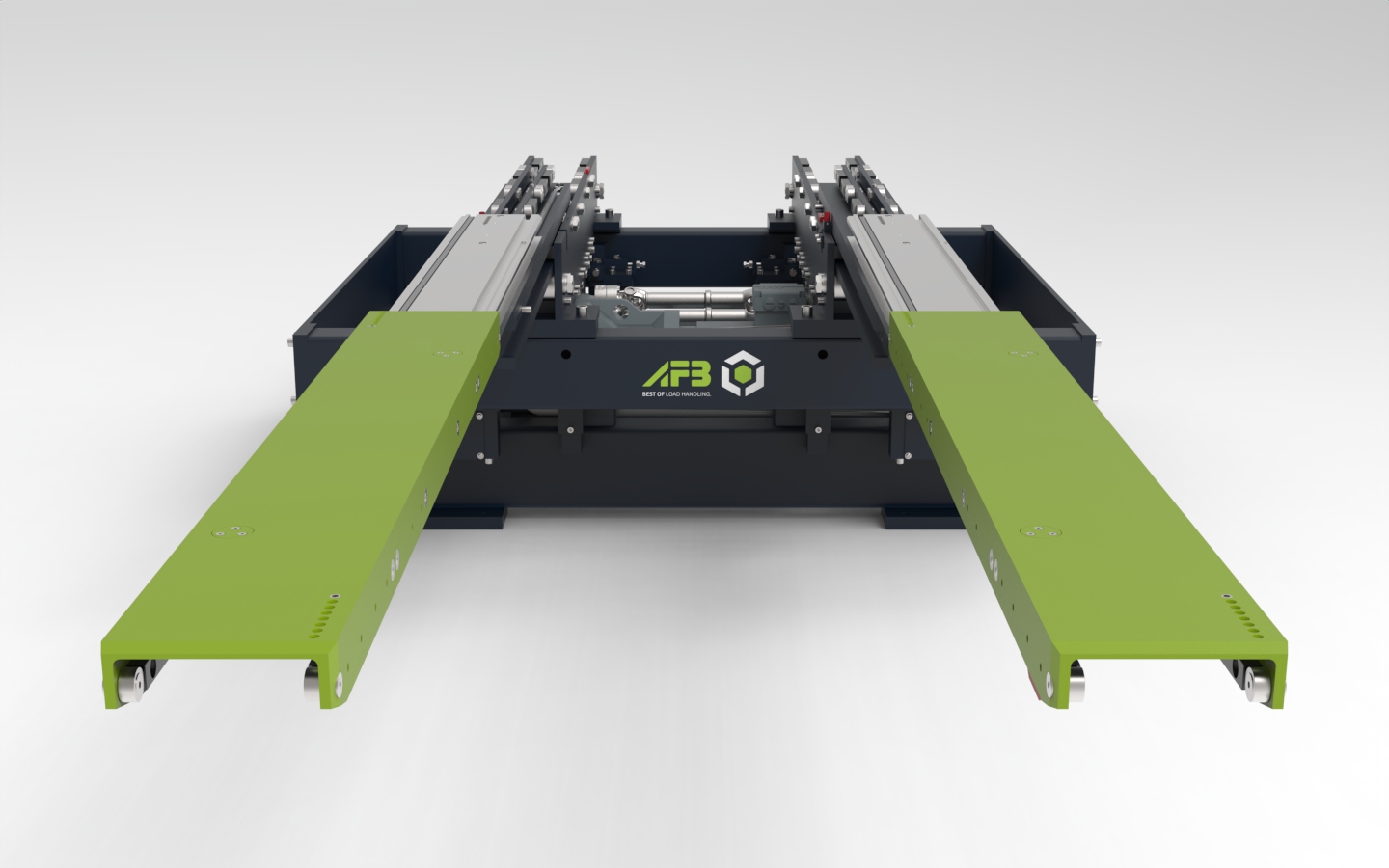

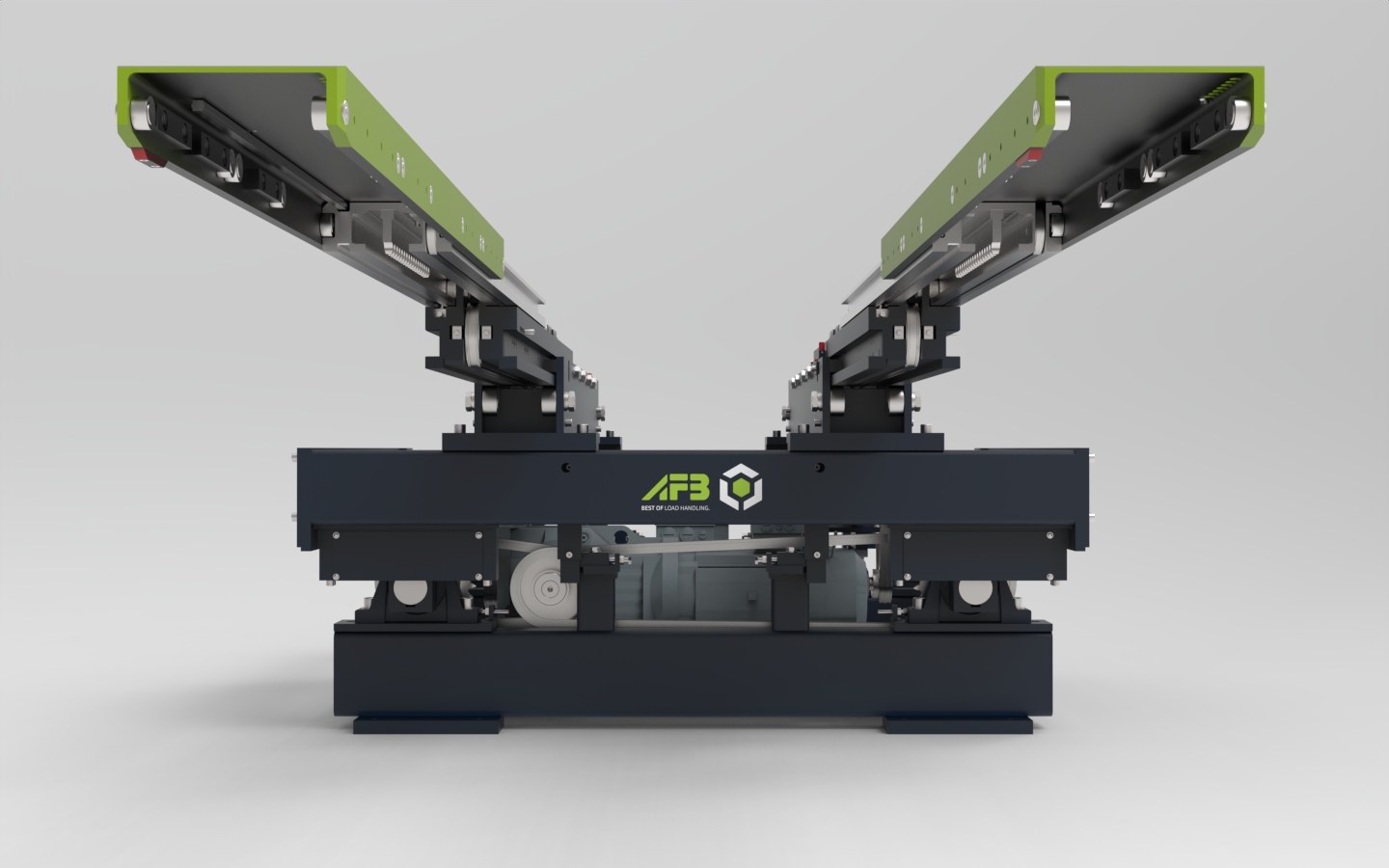

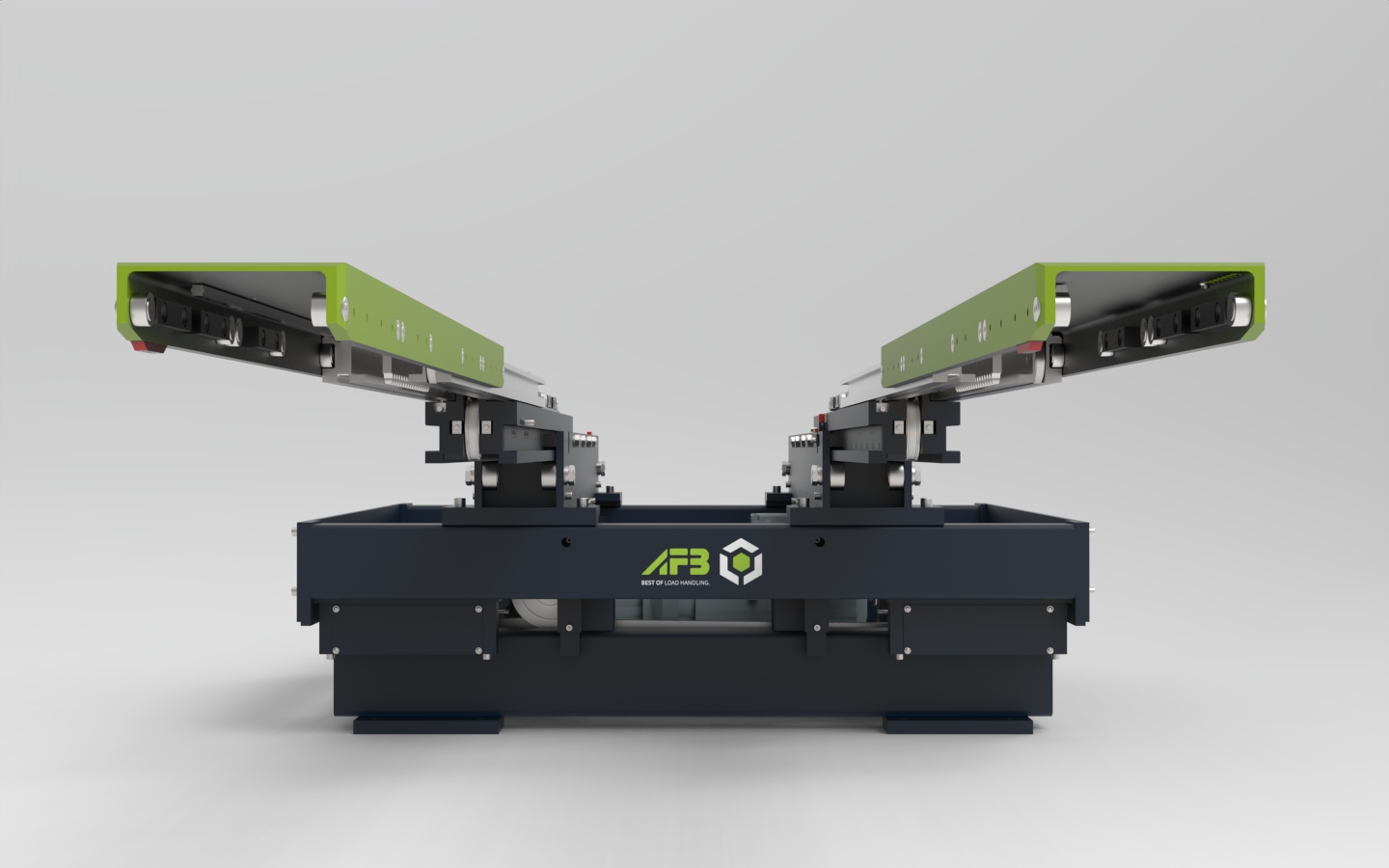

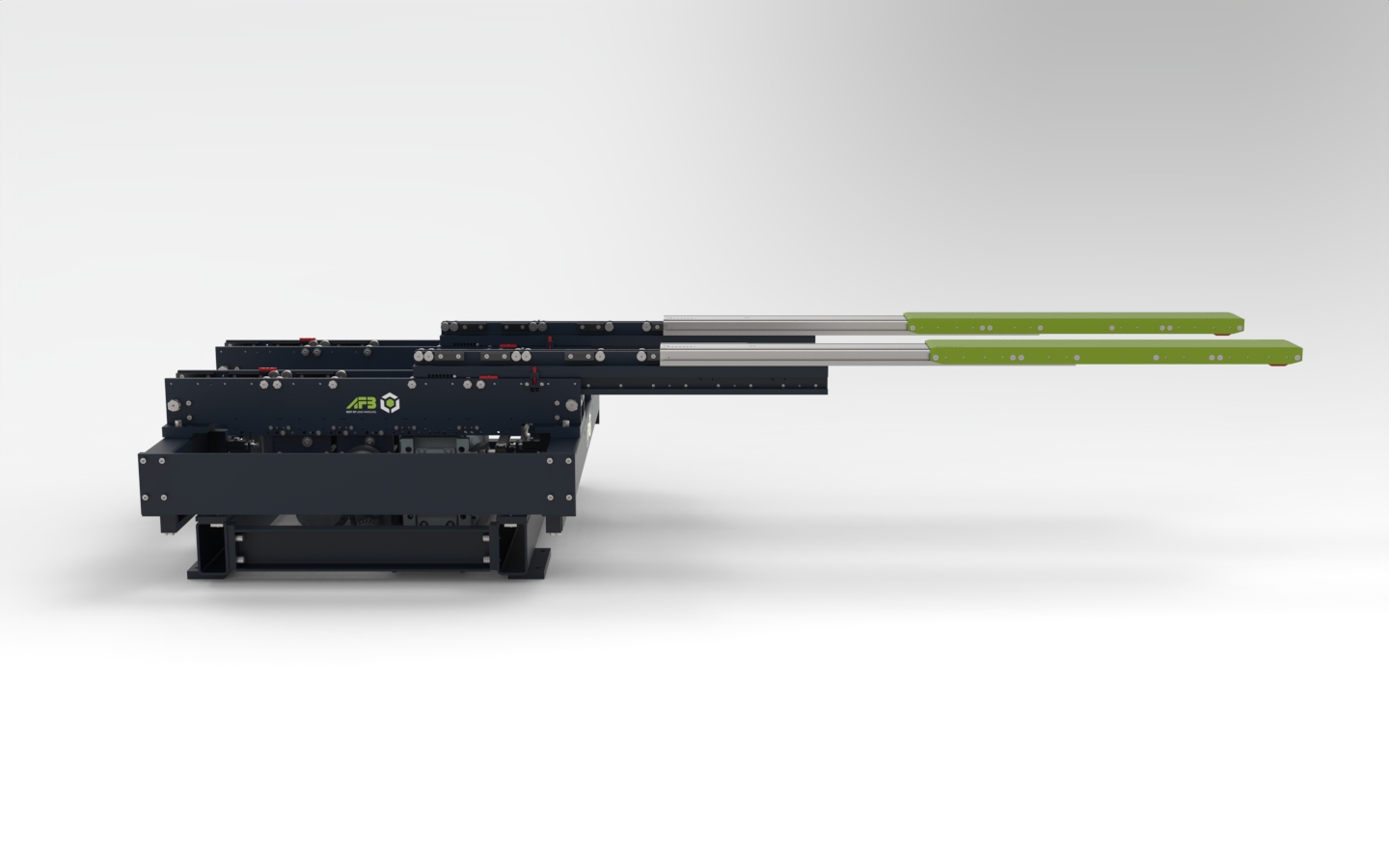

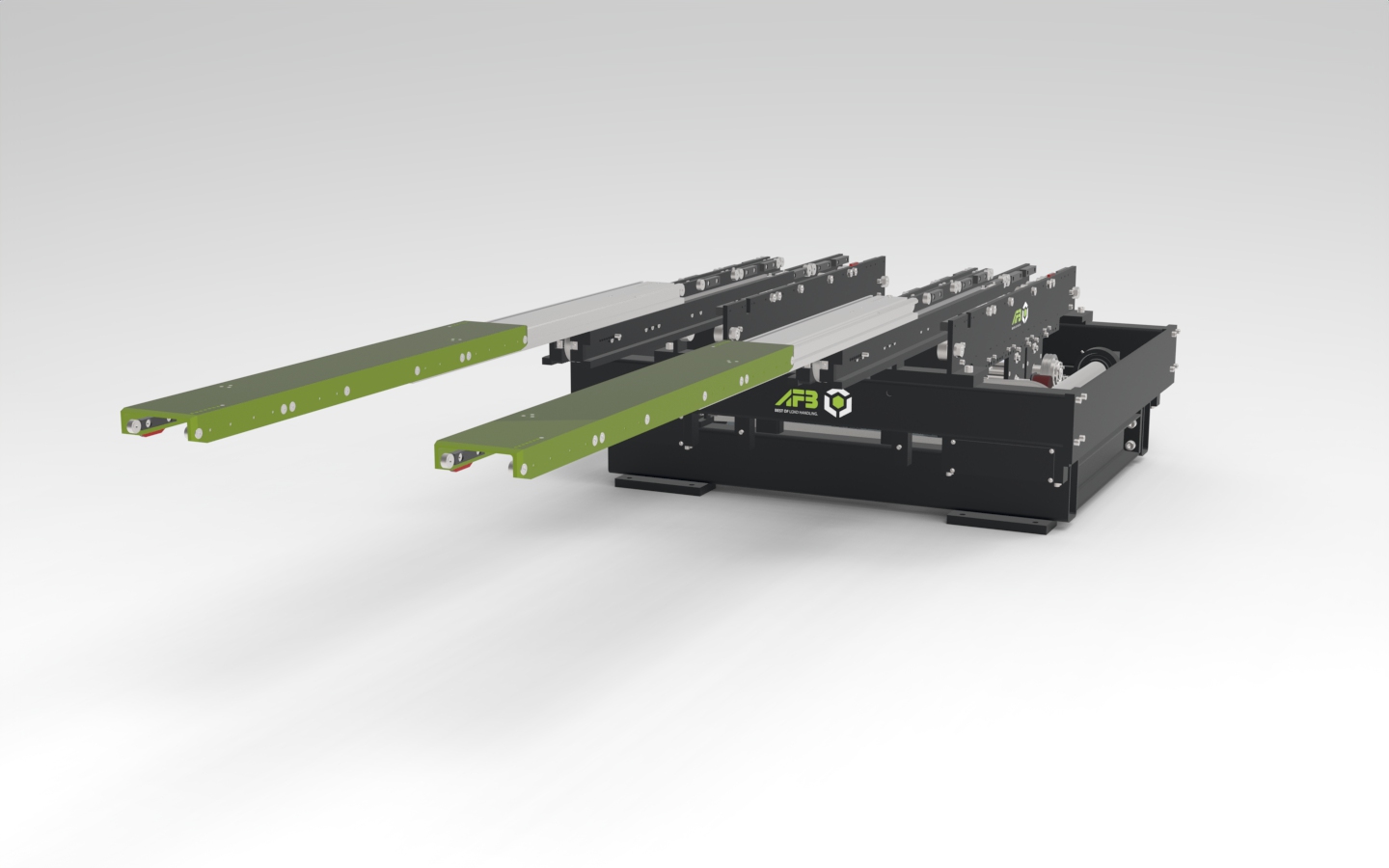

Die Pufferplätze und der Kettenförderer befinden sich in unterschiedlichen Auf- und Abnahmepositionen zueinander. Aus diesem Grund kommt ein doppeltiefer Teleskoptisch zum Einsatz. Er ermöglicht die Aufnahme und Abgabe der Ladungsträger über zwei Tiefenpositionen und gleicht die verschiedenen Übergabepunkte innerhalb des Arbeitsbereichs aus. Die Abgabe erfolgt auf einer Höhe von 1.000 mm. Für die Wiedereinschleusung nimmt der Teleskoptisch die Paletten wieder von den Pufferplätzen auf und übergibt sie präzise an den Kettenförderer. So entsteht ein klarer, zuverlässiger Materialfluss zwischen Fördertechnik und Pufferbereich.

Passgenau in den Verfahrwagen integriert

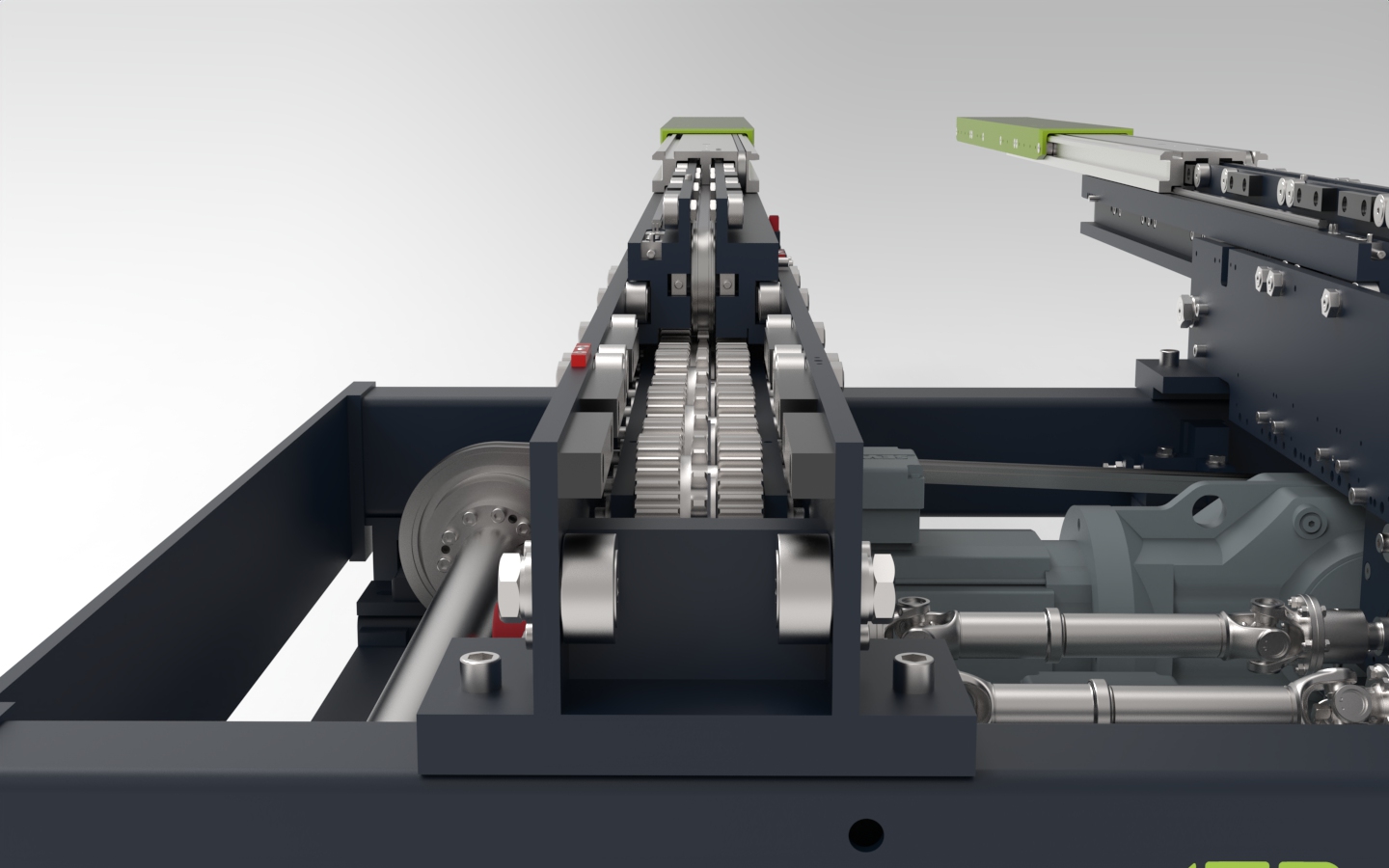

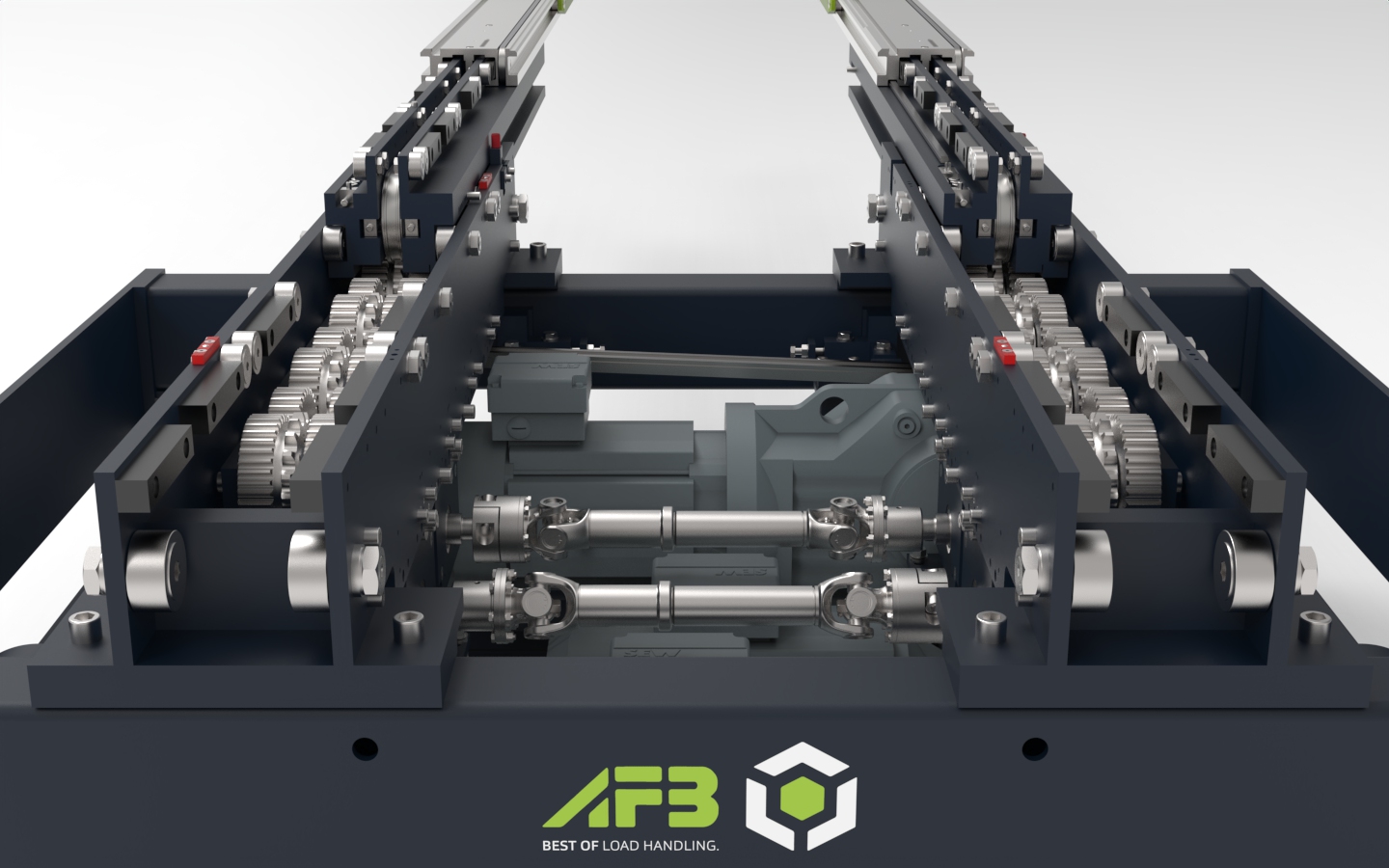

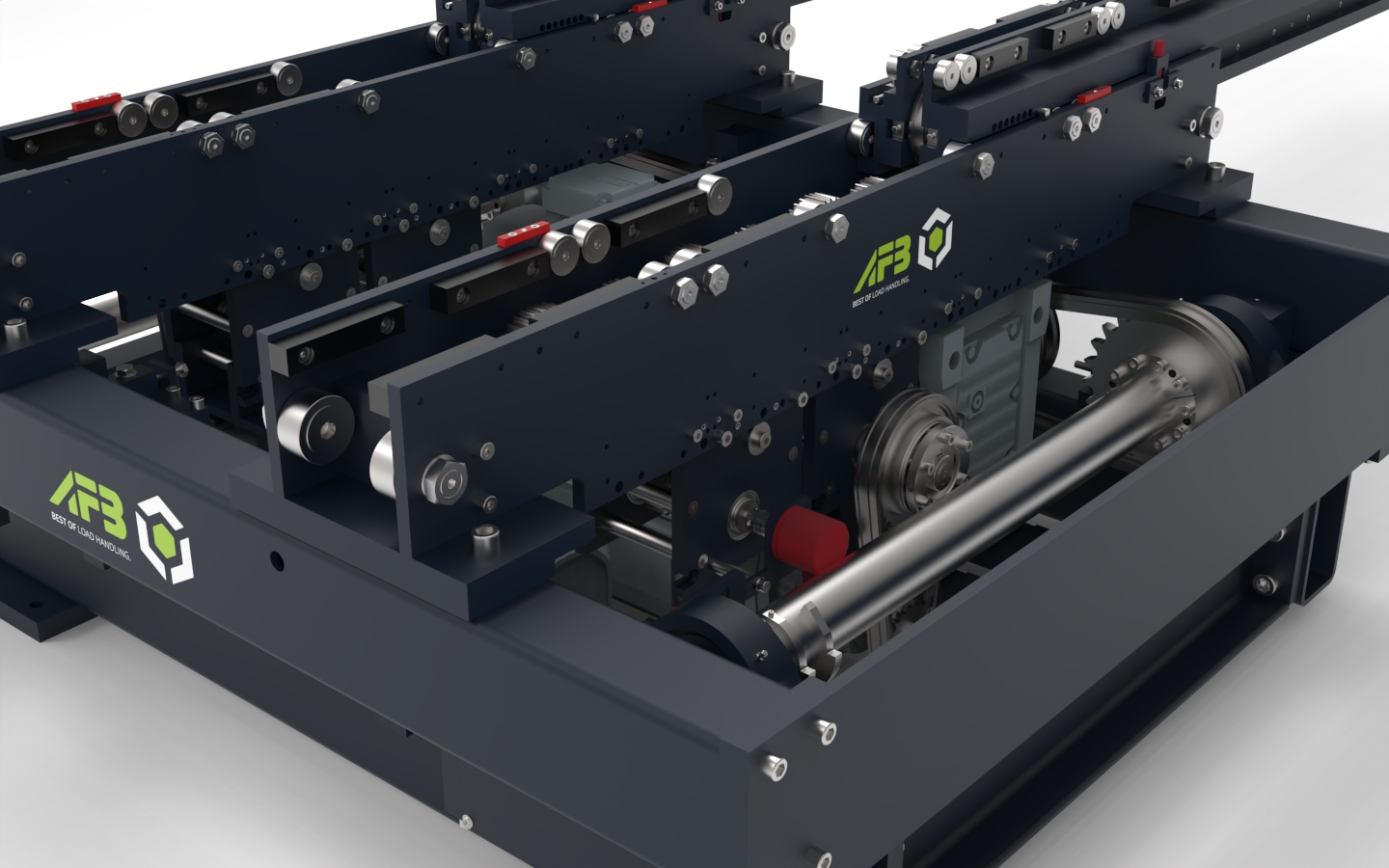

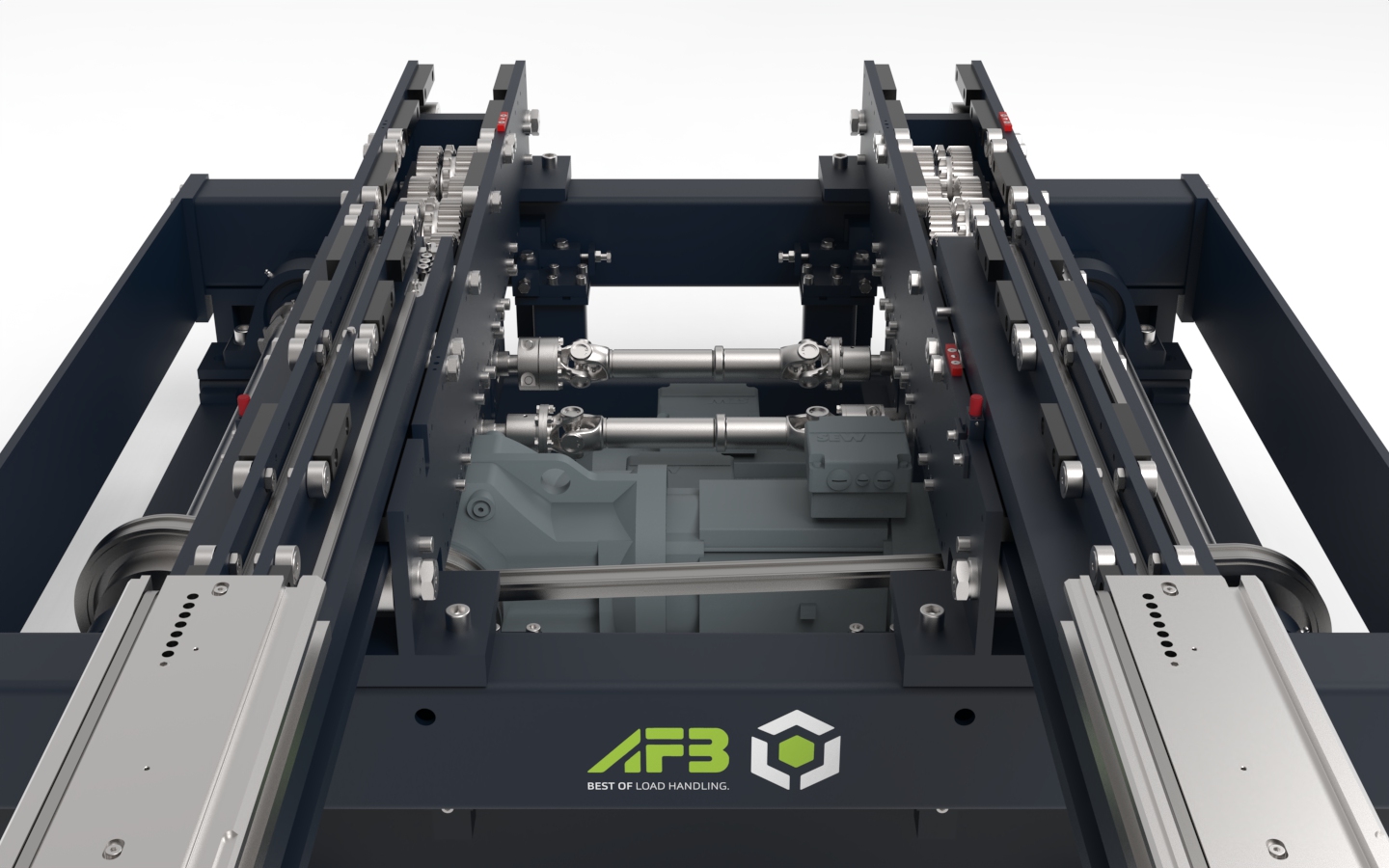

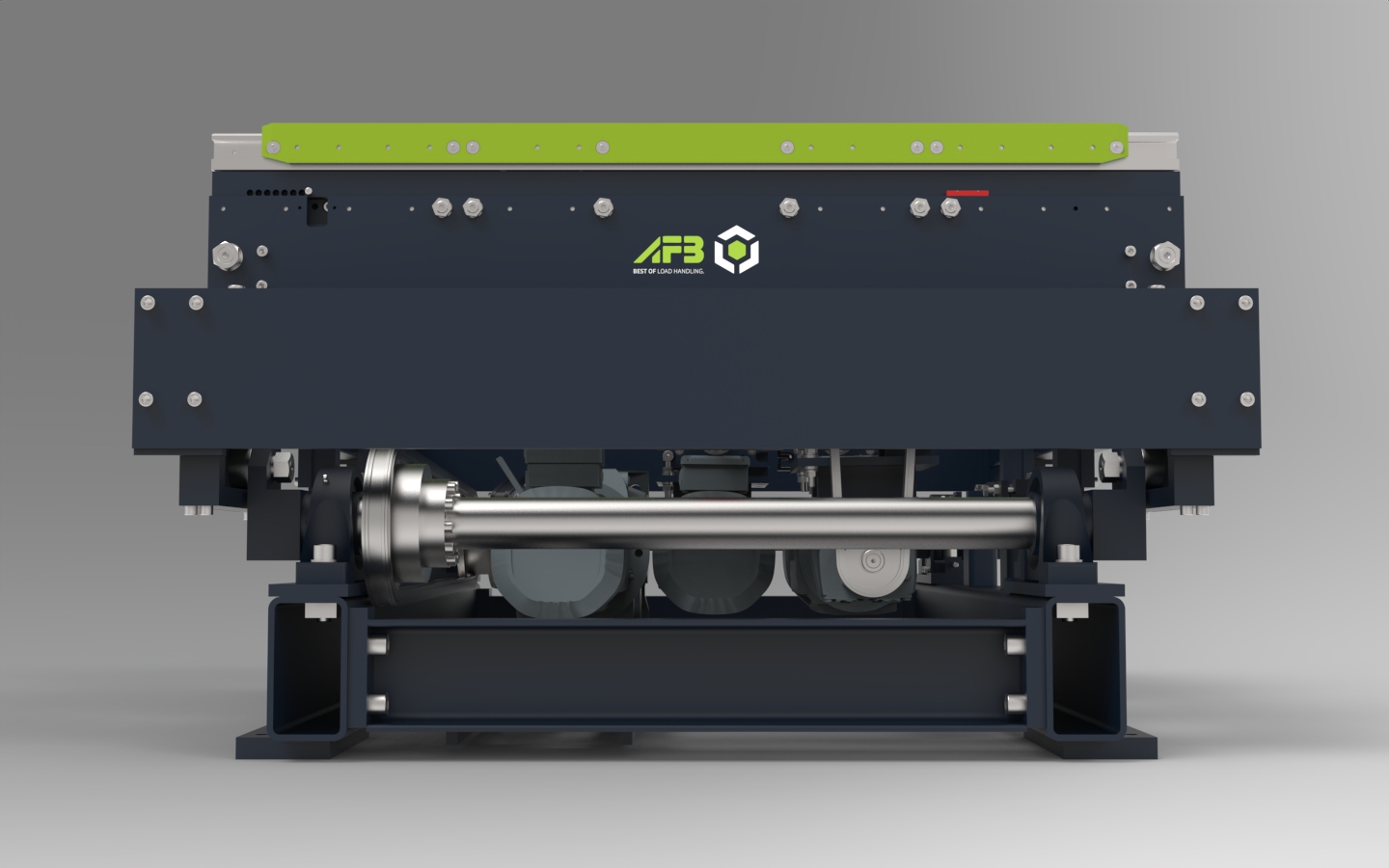

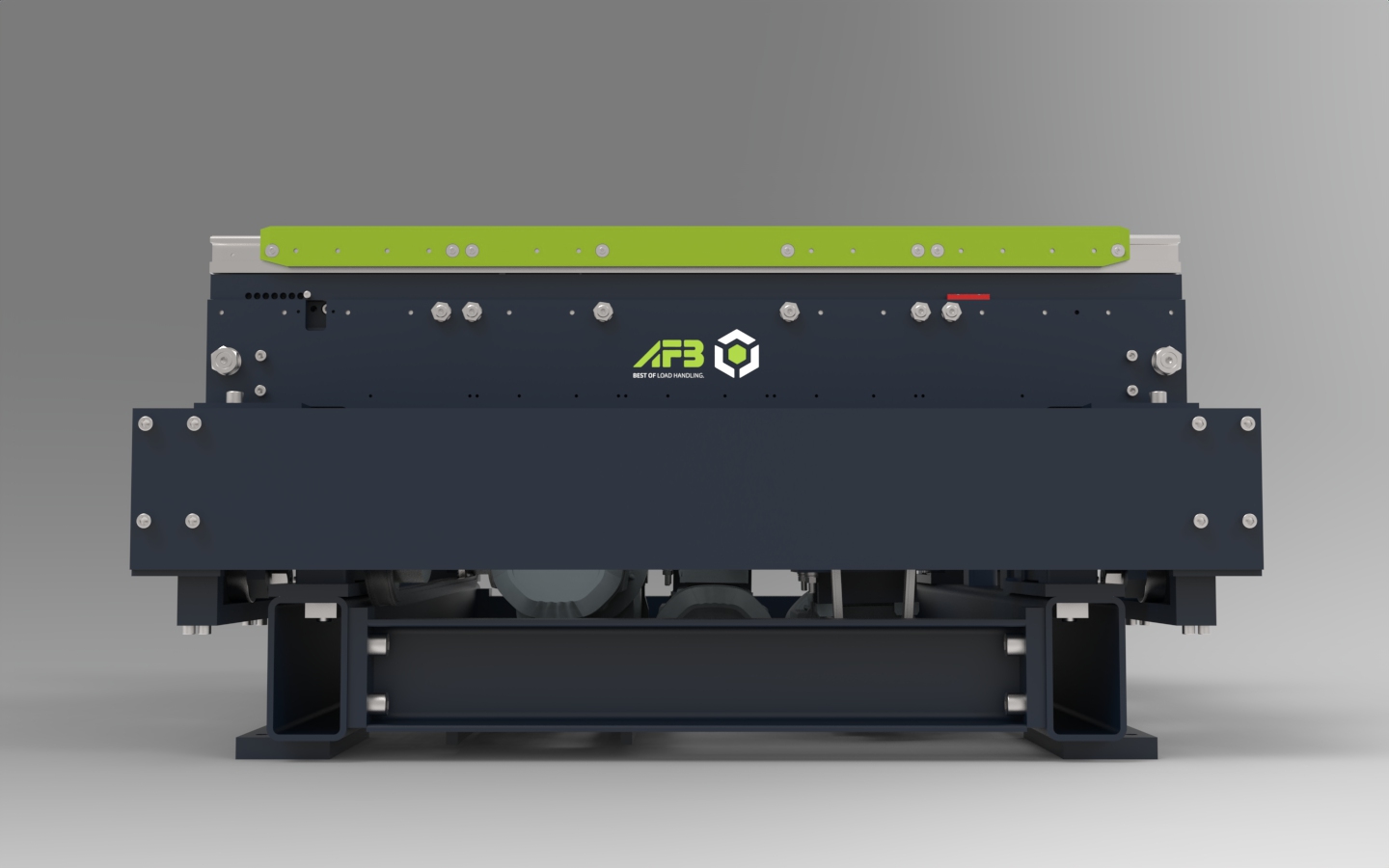

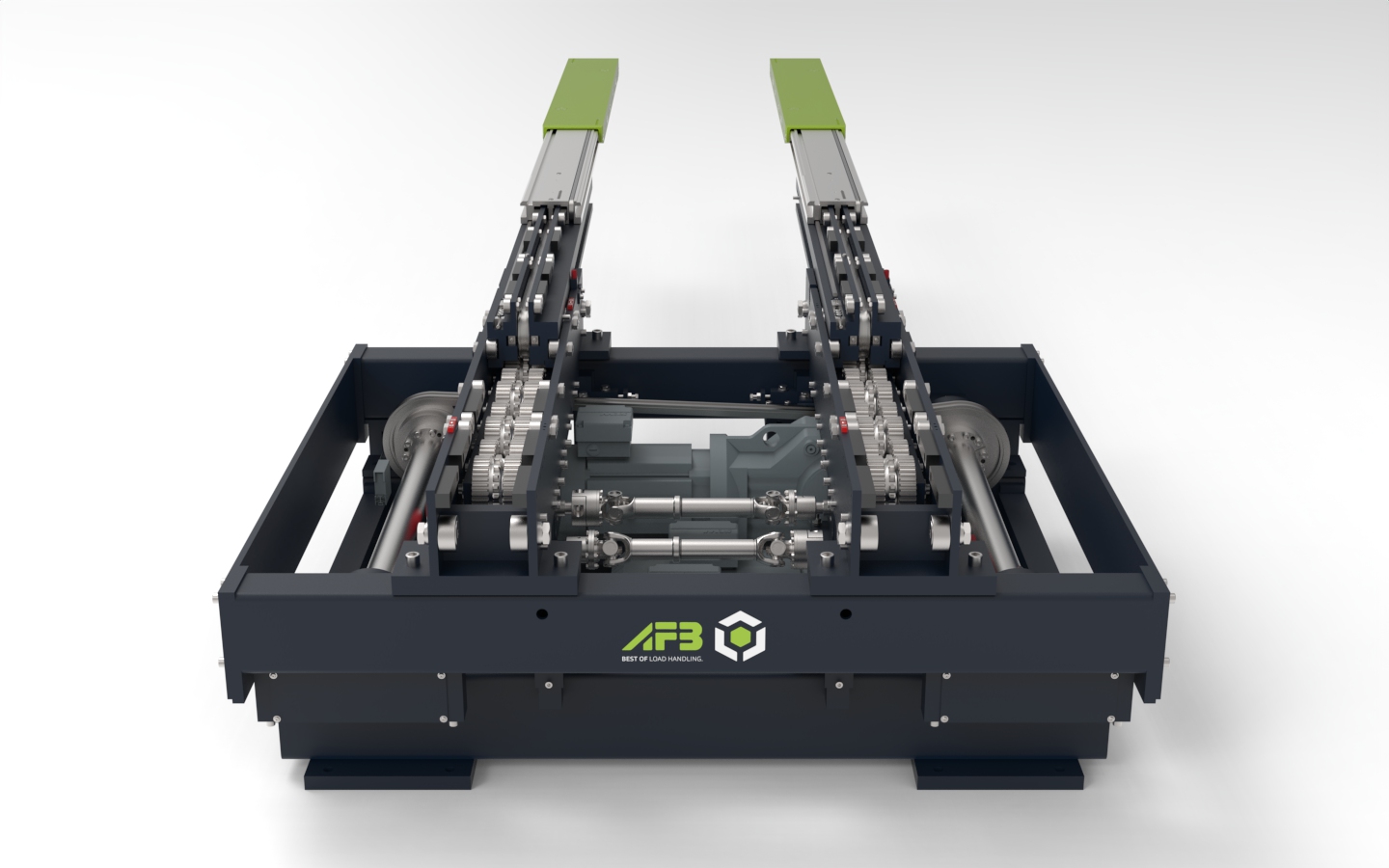

Die Konstruktion wurde exakt in den vorhandenen Fahrrahmen des kundenseitigen Verfahrwagens integriert. Exzenterhub und Teleskopfunktion sind dabei auf die räumlichen Bedingungen und die Anforderungen der Kaltlageranwendung abgestimmt. Das System nutzt den vorhandenen Bauraum effizient und ermöglicht die sichere Handhabung schwerer Ladungsträger in der Produktion.

Sie planen eine ähnliche Anwendung oder benötigen eine individuelle Lösung für Ihre Förder- und Pufferprozesse? Kontaktieren Sie unser Vertriebsteam. Wir beraten Sie gerne persönlich und prüfen gemeinsam die passende technische Ausführung.

Technische Daten:

• Nutzlast: 1.300 kg

• Ausfahrweg 1: 1.700 + 30 mm

• Ausfahrweg 2: 2.500 + 30 mm

• Obertischlänge: 1.250 mm

• Gerätelänge: 1.400 mm

• Hubhöhe: 150 mm

• Hubzeit: ca. 4 s

• Geschwindigkeit Teleskoptisch (beladen / unbeladen): 30 / 60 m/min

• Beschleunigung Teleskoptisch (beladen / unbeladen): 0,4 / 0,8 m/s²

• Eigengewicht: ca. 1.688 kg
