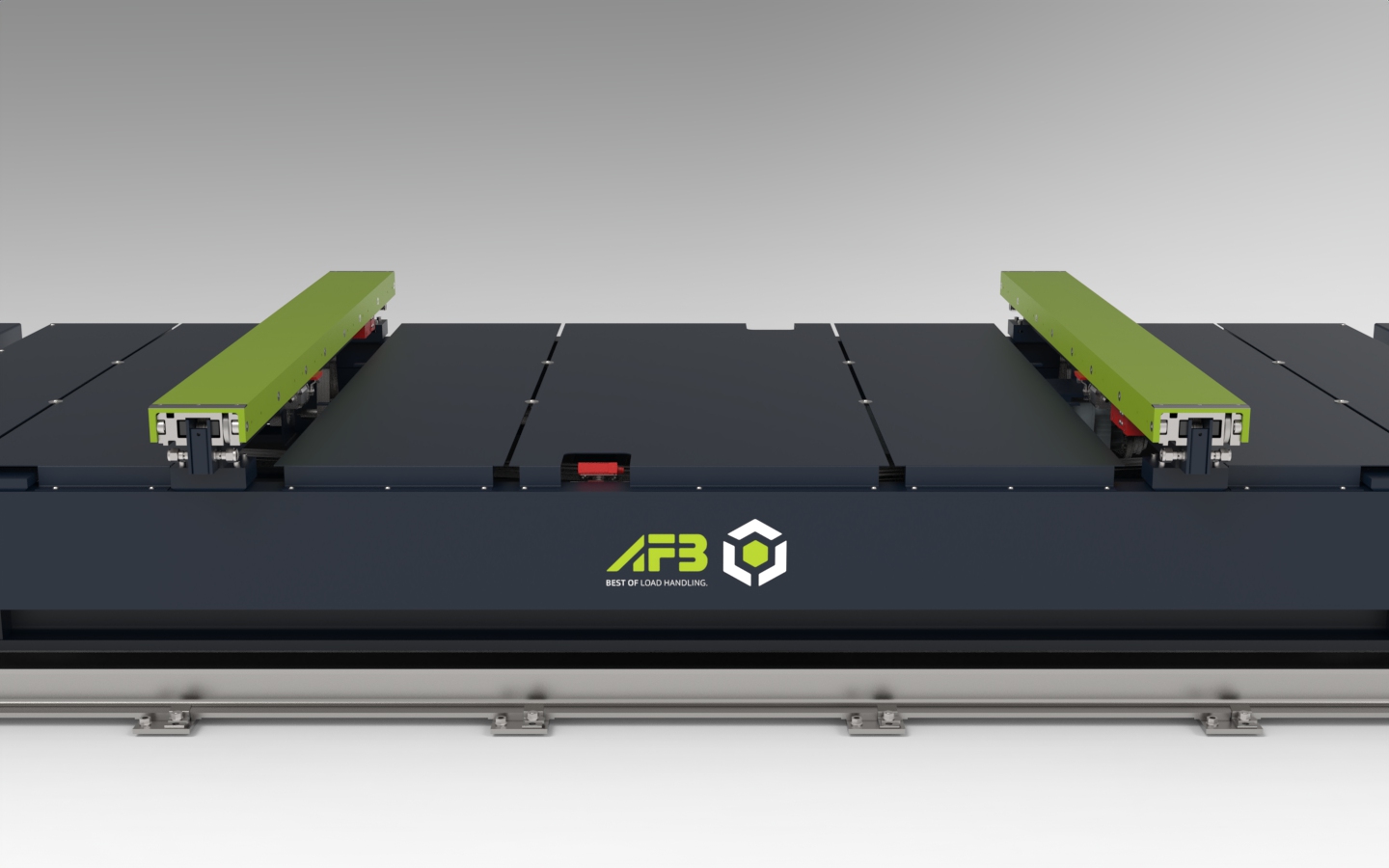

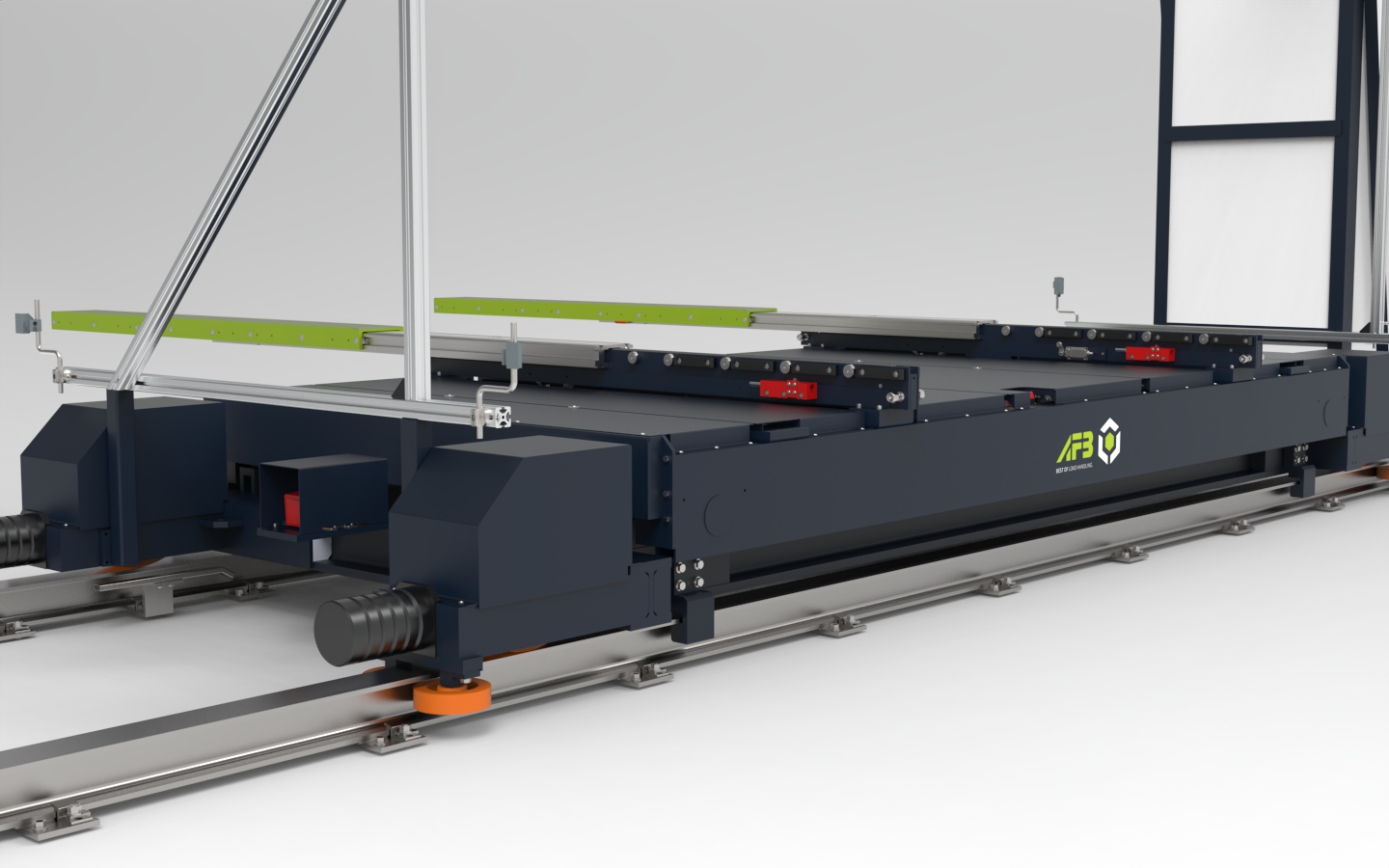

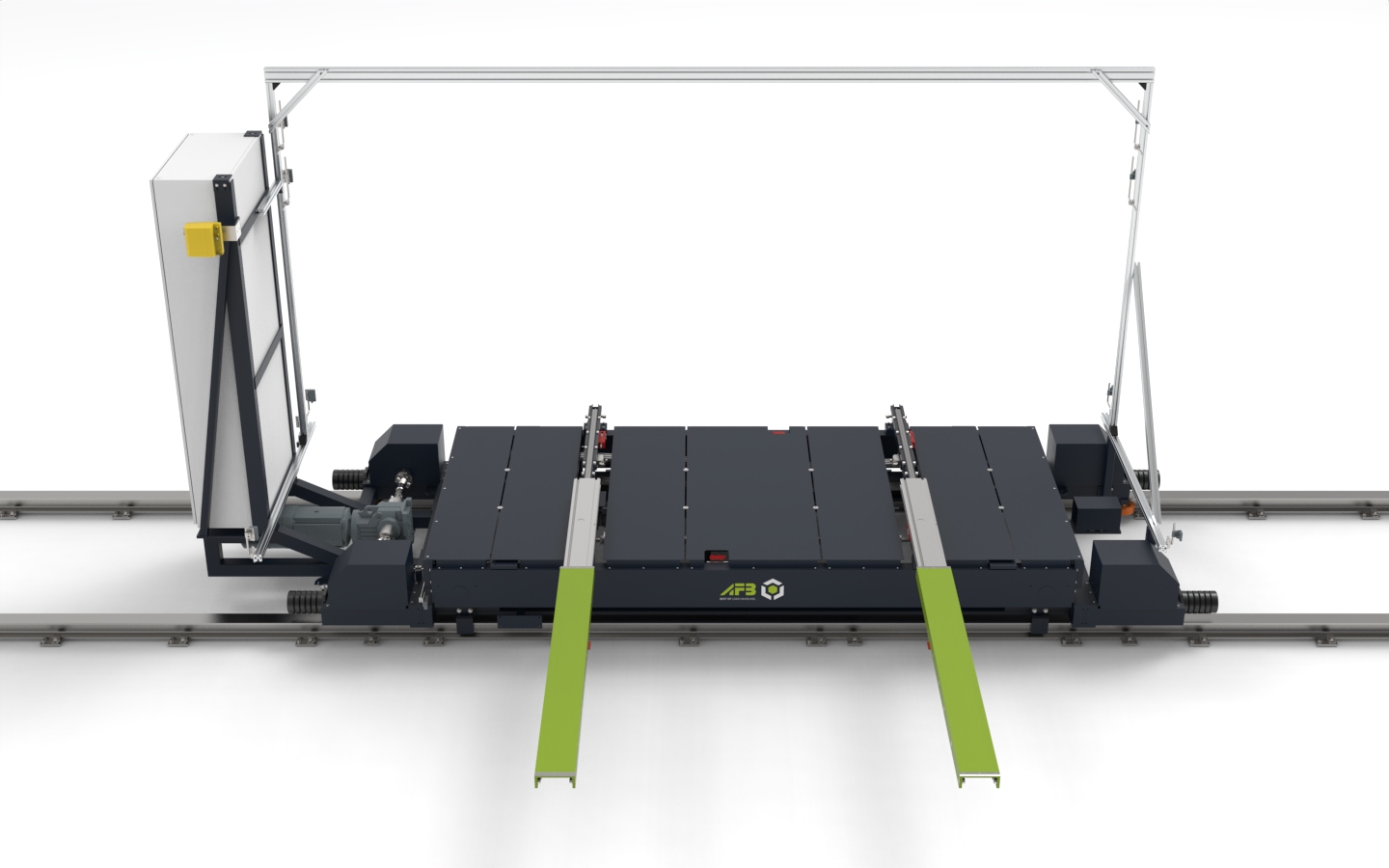

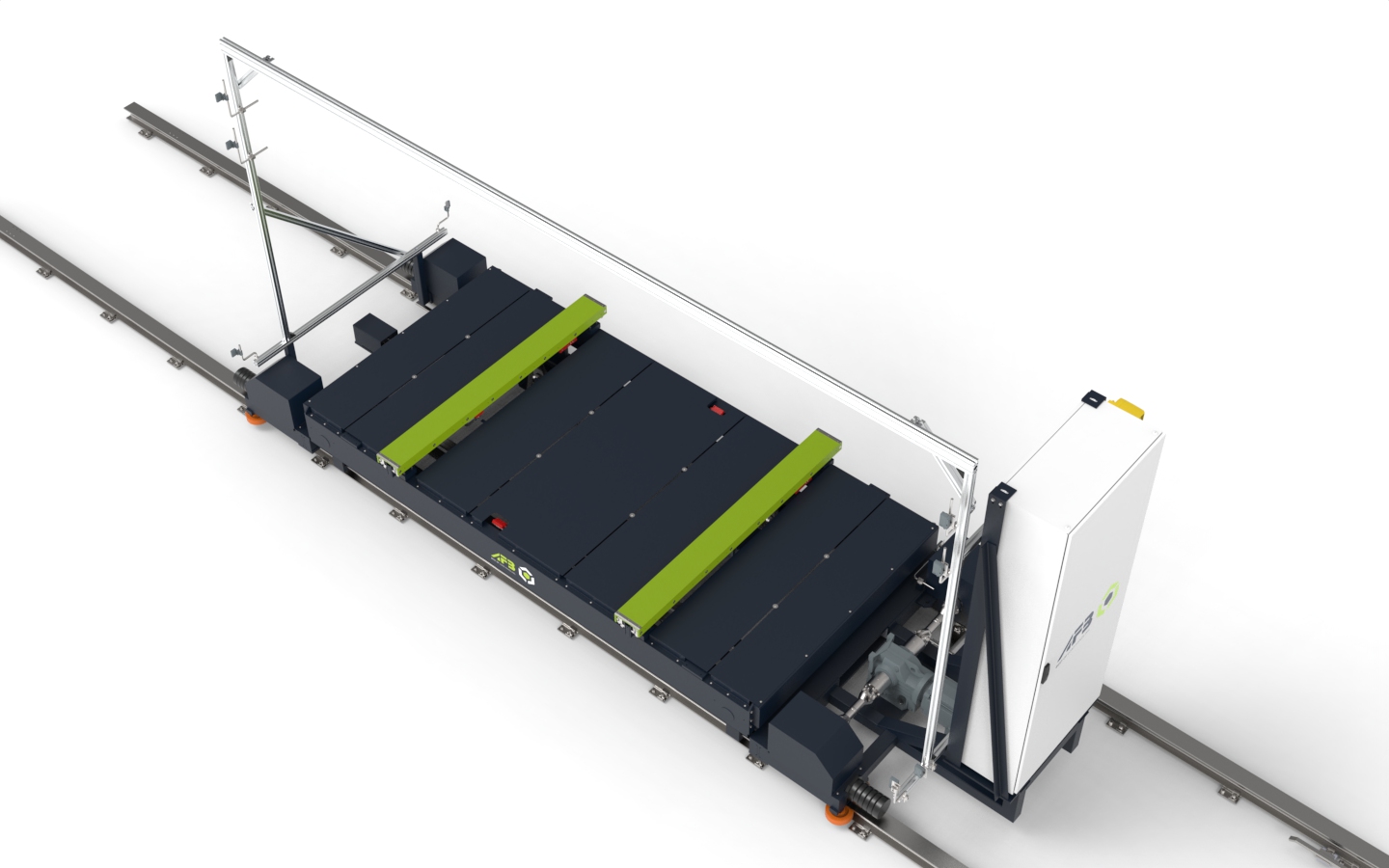

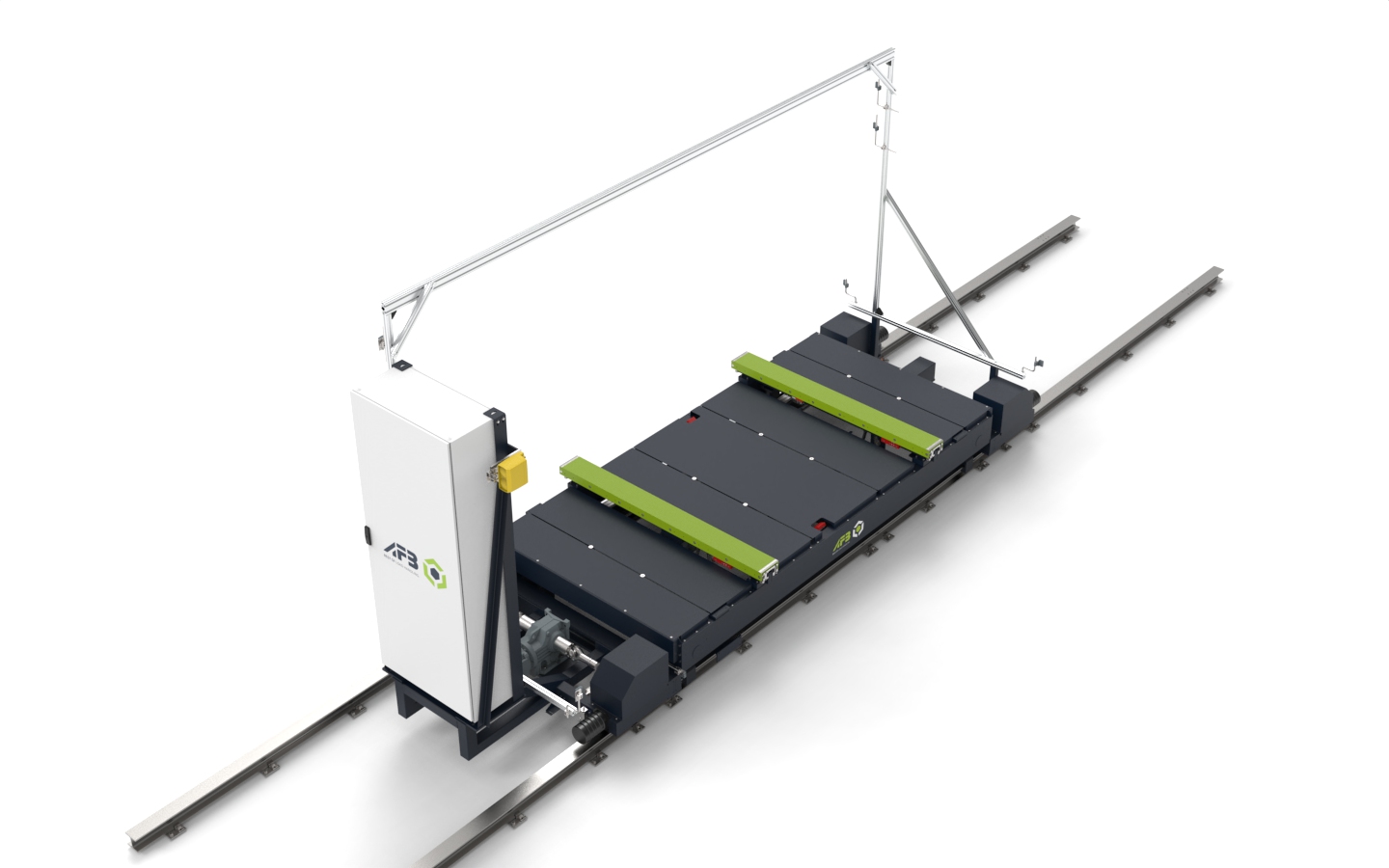

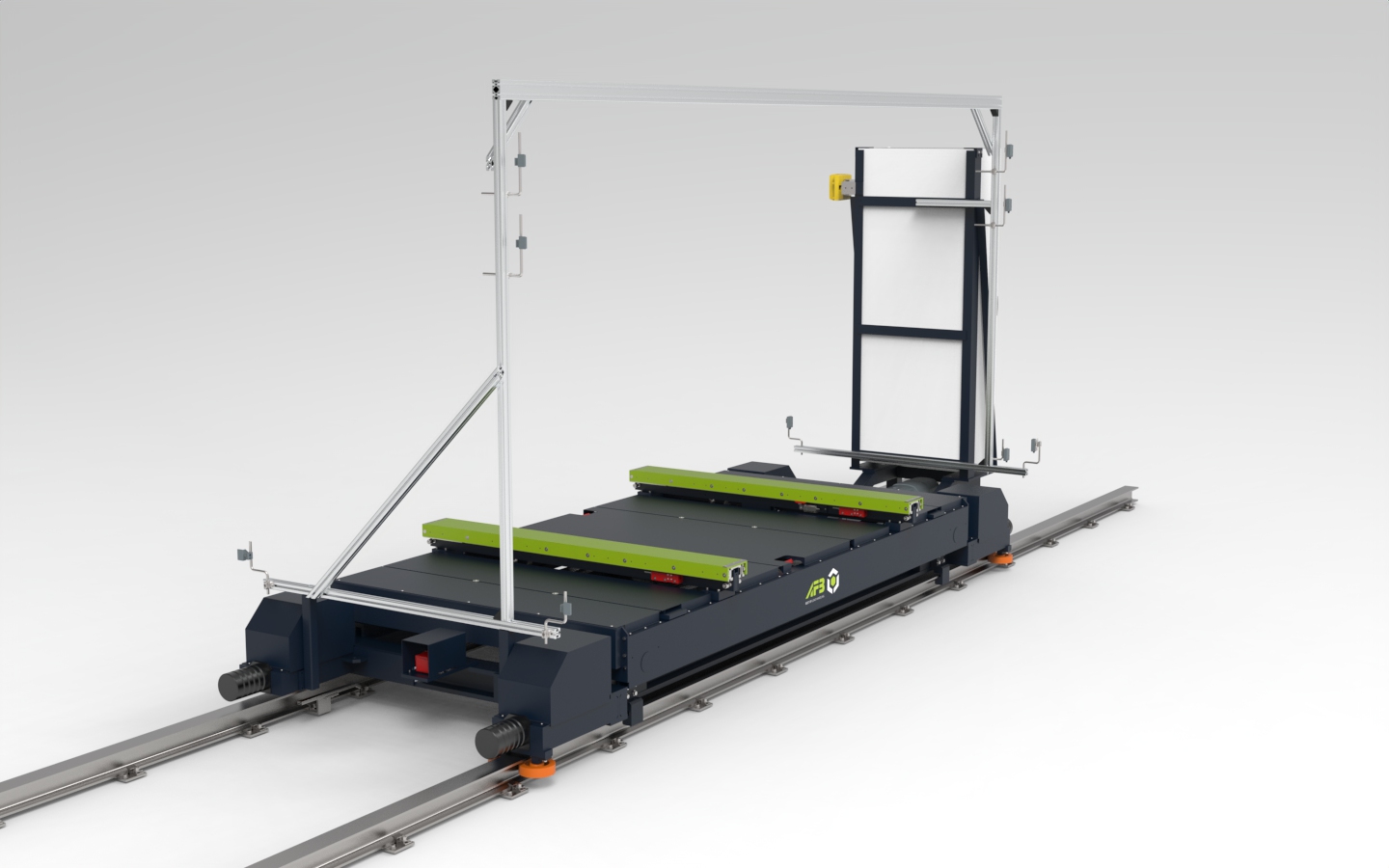

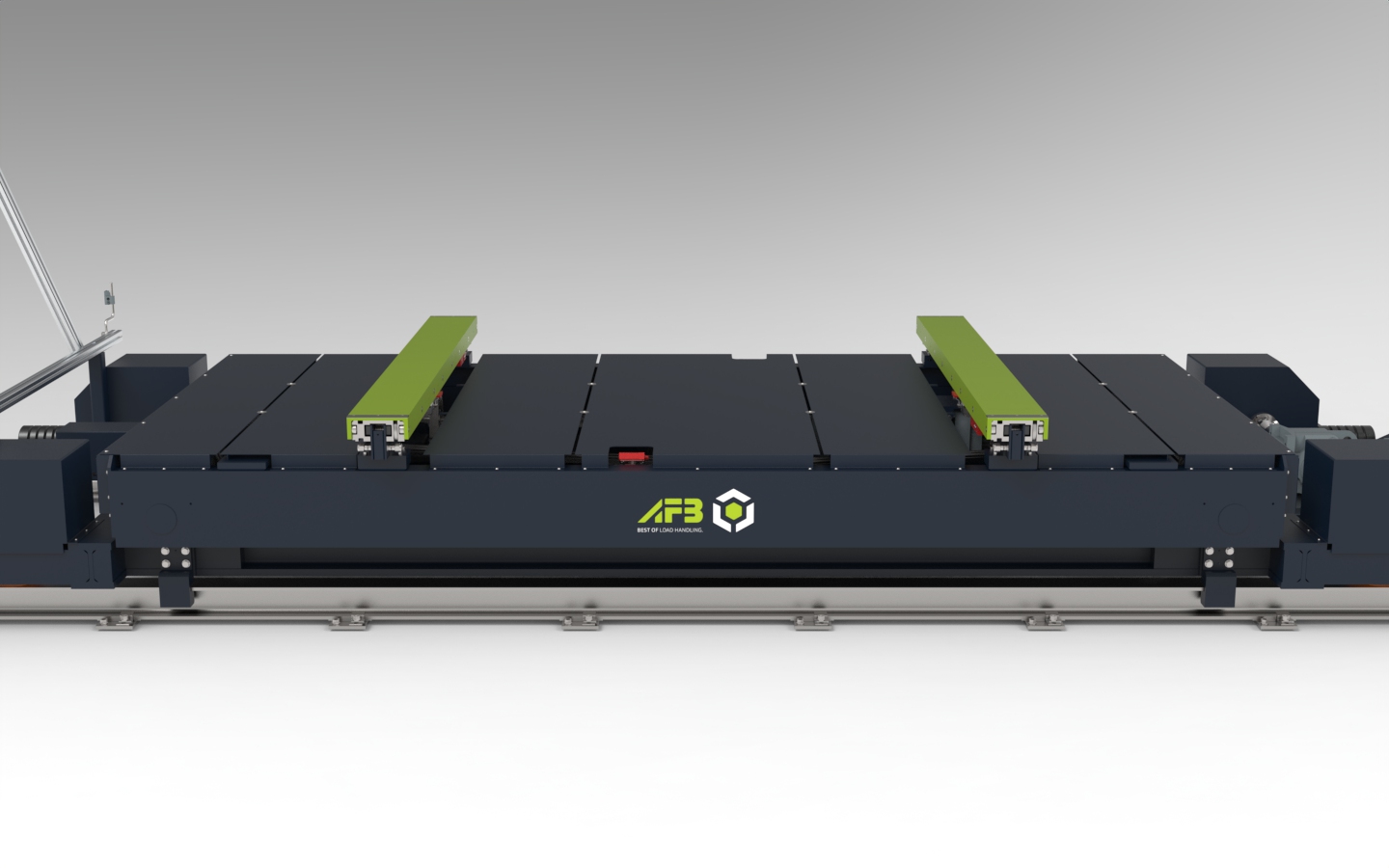

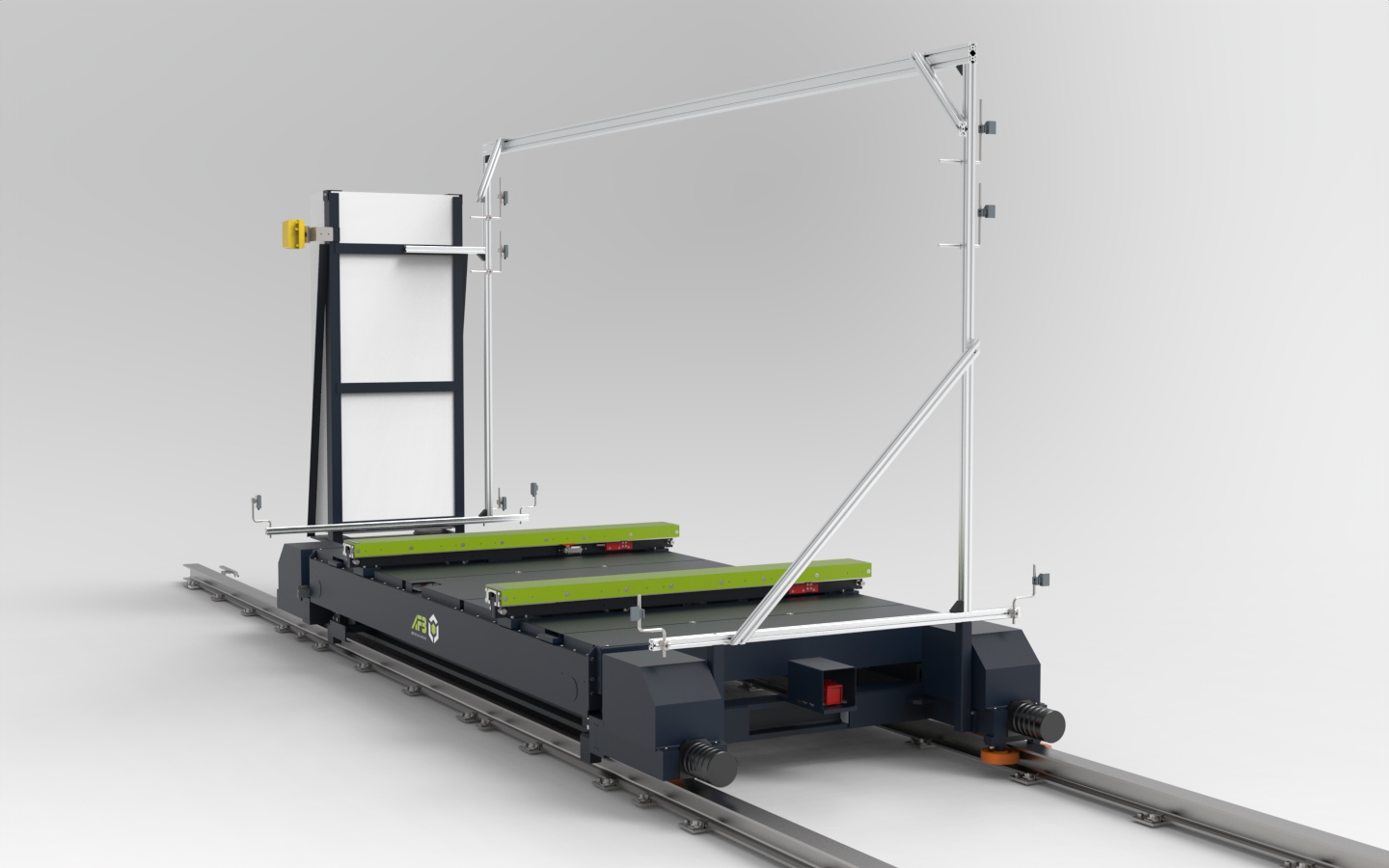

Verfahrwagen mit Exzenterhubtisch und Teleskoptisch für einen Automobilzulieferer

Zuverlässige Verbindung zwischen Produktion und Hochregallager

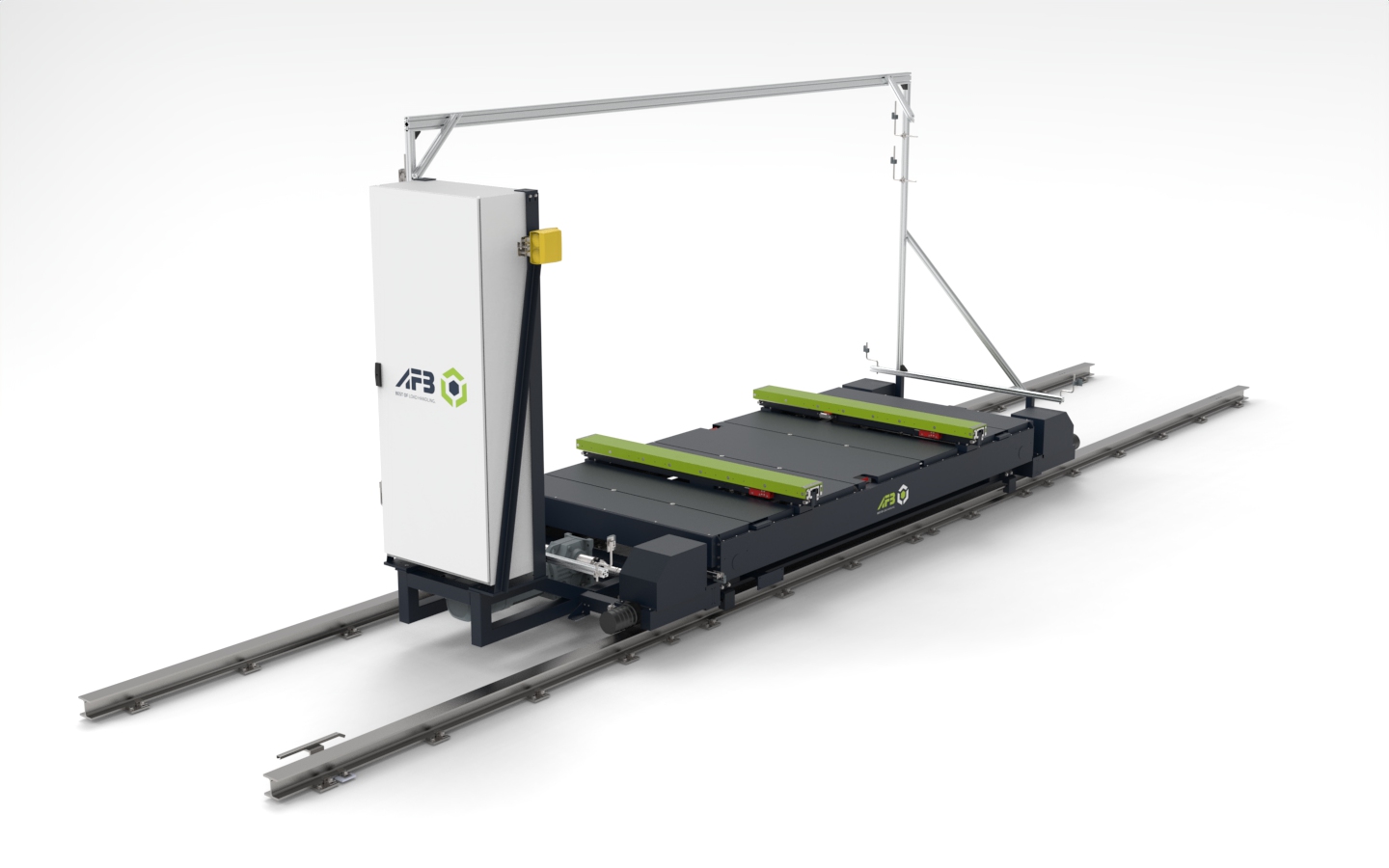

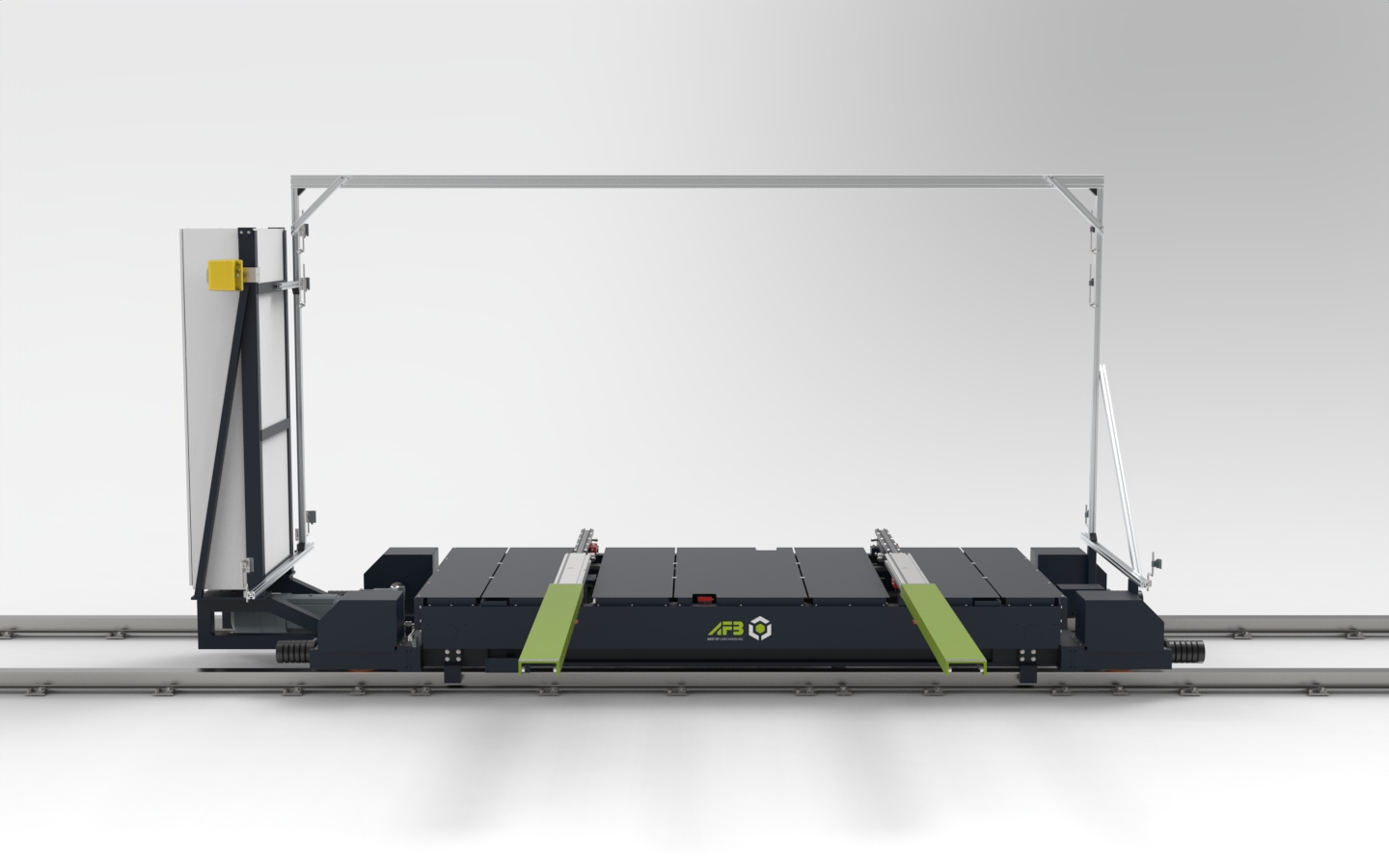

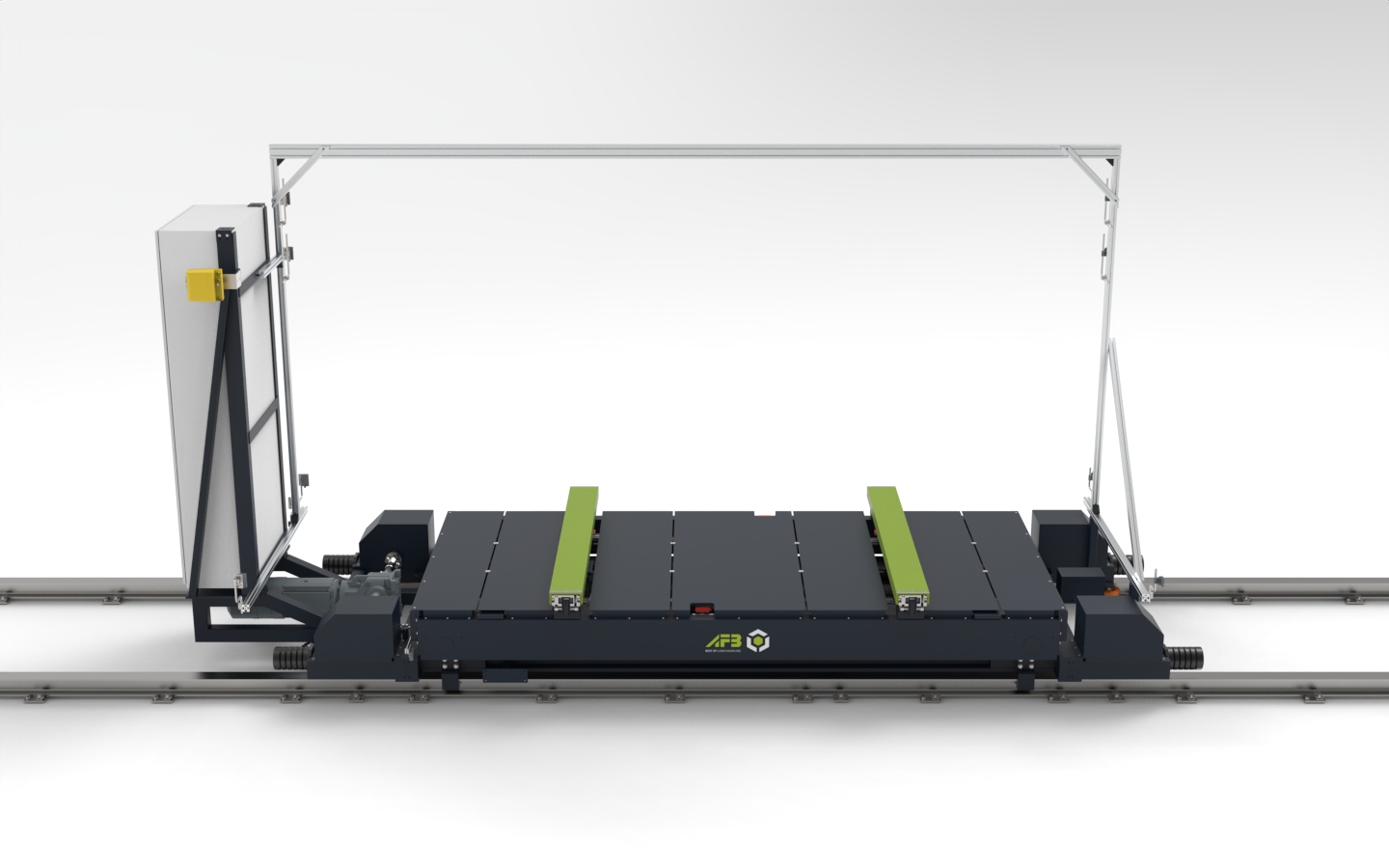

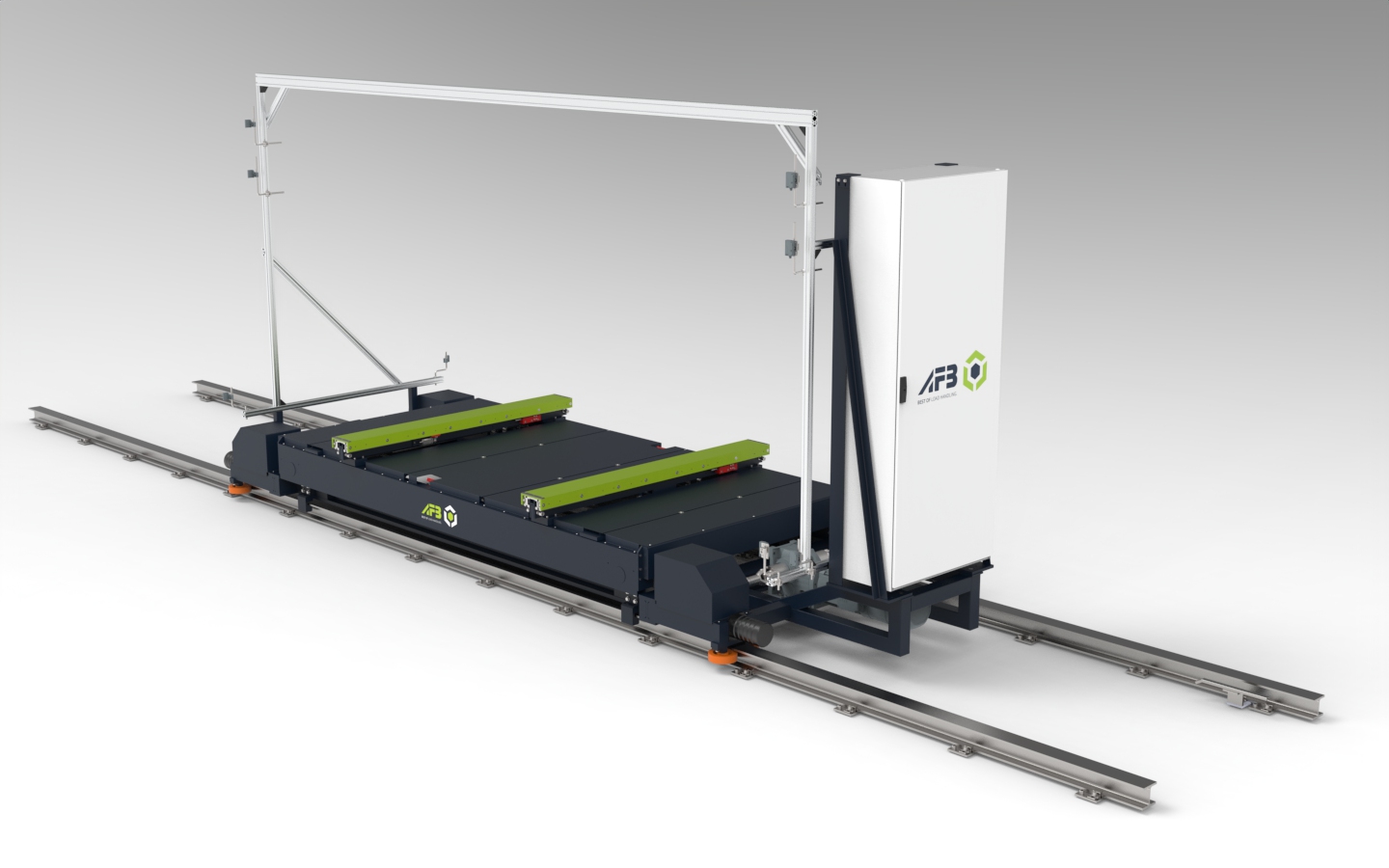

Für einen Automobilzulieferer haben wir einen Verfahrwagen mit Exzenterhubtisch und Teleskoptisch entwickelt, der als zentrales Bindeglied zwischen der Produktion und dem angeschlossenen Hochregallager eingesetzt wird. Die Aufgabe des Systems ist es, Just-in-Sequence-Behälter mit Abgasanlagen von unterschiedlichen Hubtischen aufzunehmen und zuverlässig zur Fördertechnik zu transportieren. Von dort aus gelangen die Behälter ins Hochregallager, wo sie eingelagert werden.  Die Auslagerung zur Produktion, erfolgt nach demselben Prinzip, auf umgekehrtem Weg. Der Verfahrwagen übernimmt dabei sowohl einzelne als auch gestapelte Behälter mit einer maximalen Breite von 3.800 mm und schafft so die notwendige Flexibilität für den laufenden Produktionsbetrieb.

Ausgelegt für den anspruchsvollen Dreischichtbetrieb

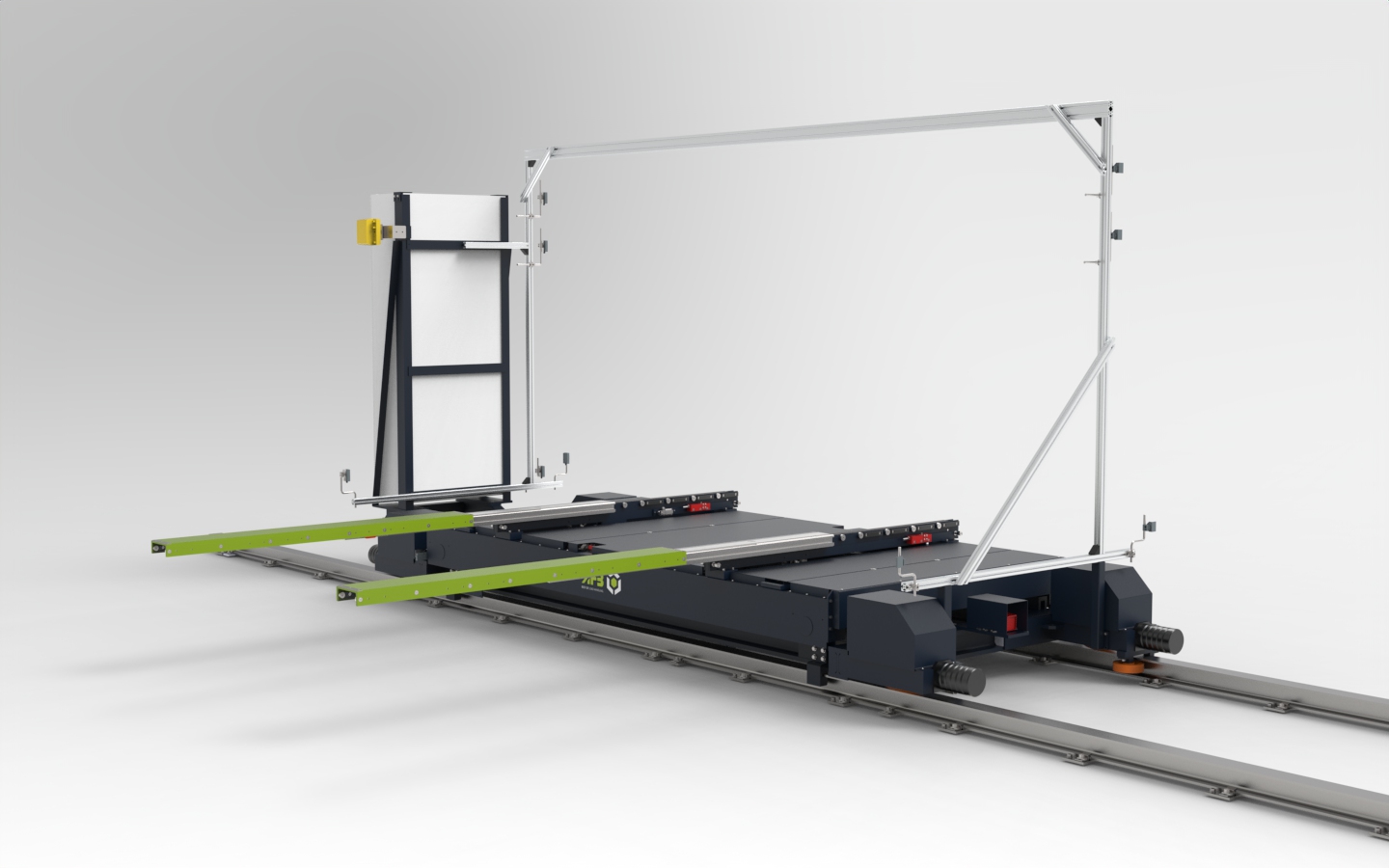

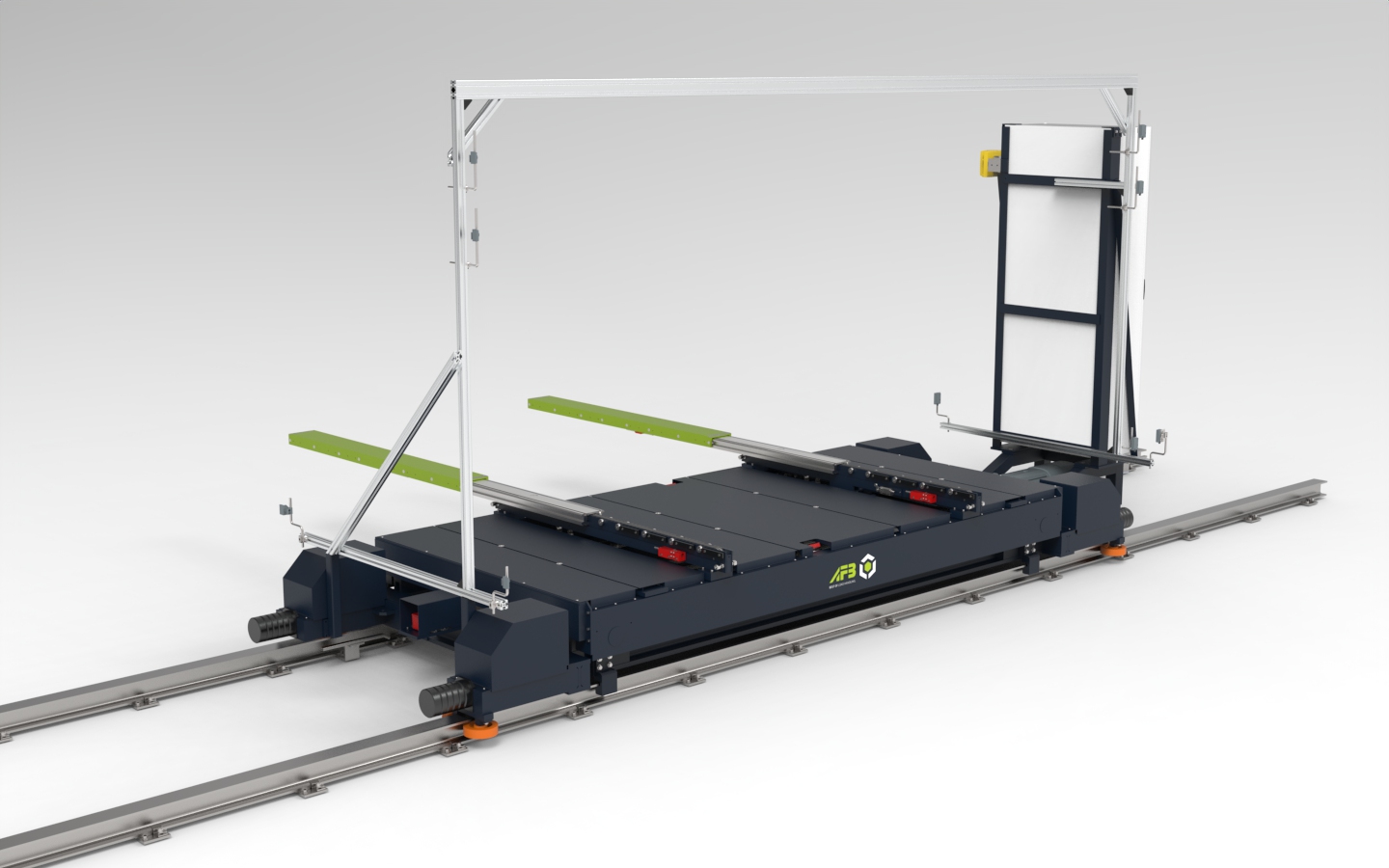

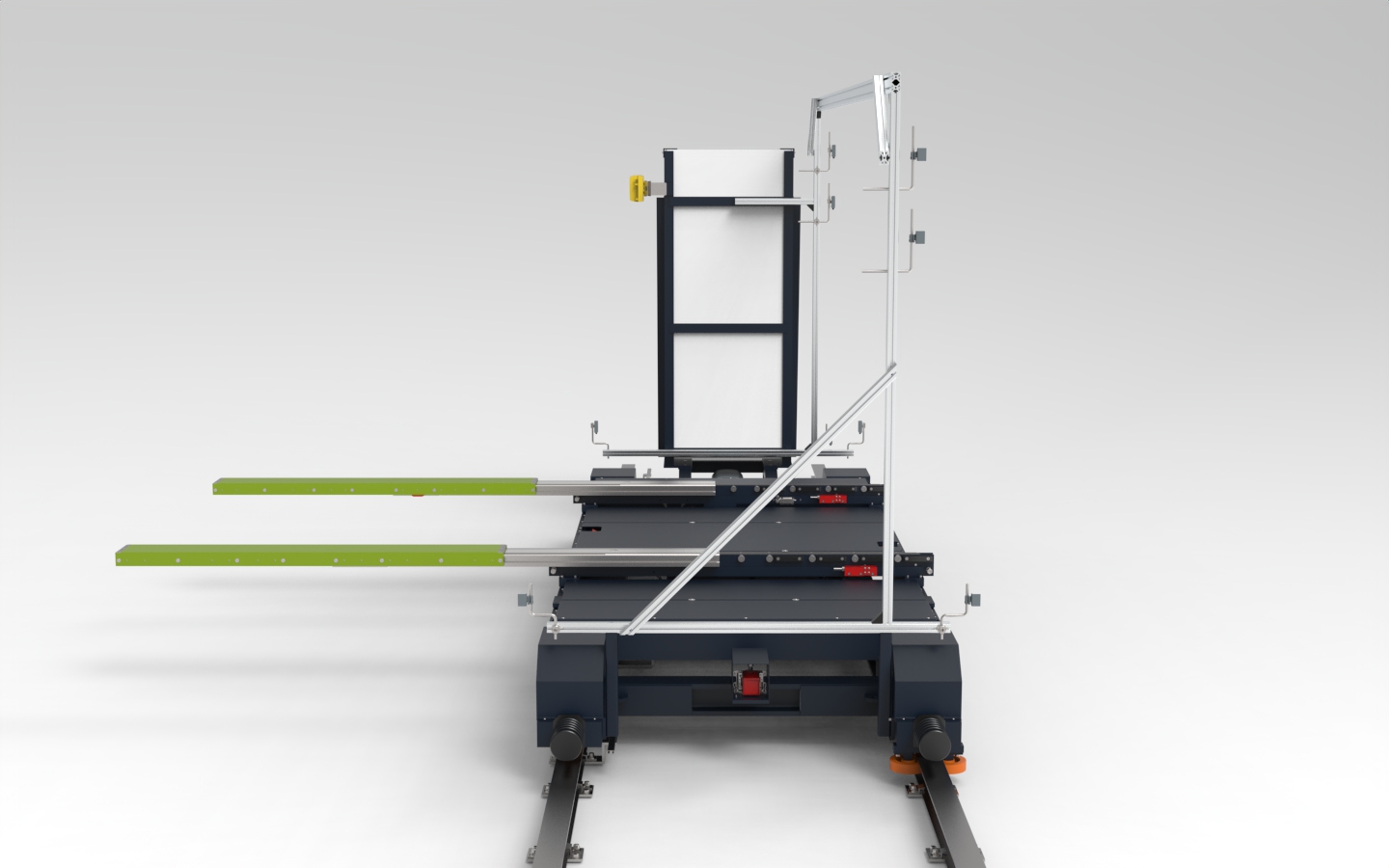

Der Einsatz im Dreischichtbetrieb stellt hohe Anforderungen an die Zuverlässigkeit des Systems. Gefordert war eine Verfügbarkeit von 99 %, die durch eine robuste Konstruktion, wartungsarme Komponenten und eine gezielte Auslegung aller Antriebselemente erreicht wird. Der Exzenterhubtisch ermöglicht die präzise Höhenanpassung an die jeweiligen Übergabepunkte, während der Teleskoptisch die sichere und positionsgenaue Übergabe der Behälter an die Fördertechnik gewährleistet. Die Kombination beider Funktionen in einem verfahrbaren System reduziert den Platzbedarf und vermeidet zusätzliche Schnittstellen im Materialfluss.

Individuelle Auslegung für großformatige Ladungsträger

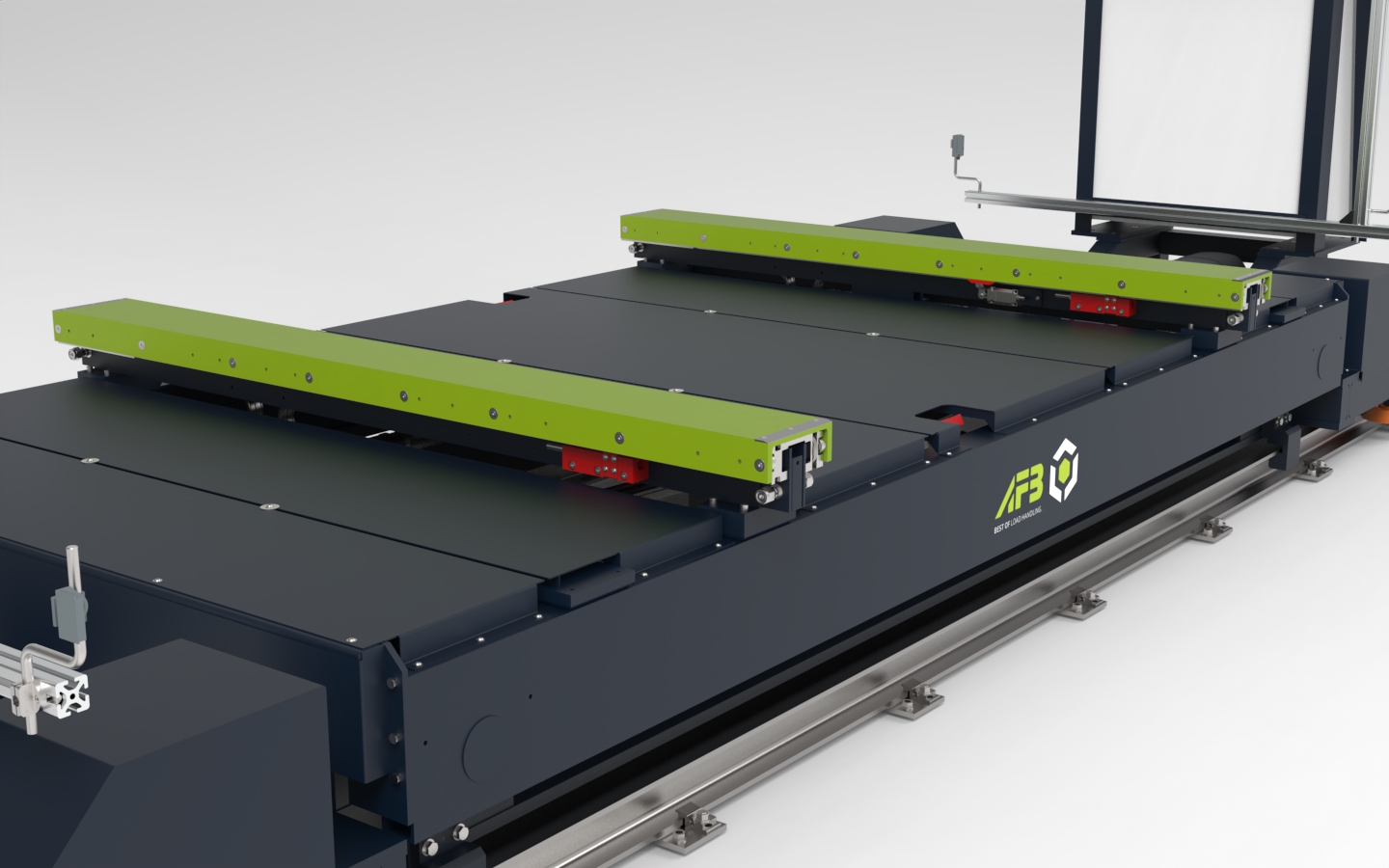

Die Ladungsträgerabmessungen mit einer Breite von bis zu 3.800 mm erforderten eine konsequent auf diesen Anwendungsfall abgestimmte Konstruktion. Sowohl die Aufnahmegeometrie des Teleskoptisches als auch die Hubkinematik des Exzenterhubtisches wurden auf die spezifischen Abmessungen und Gewichte der JIS-Behälter ausgelegt. Die Möglichkeit, gestapelte Behälter aufzunehmen, erhöht die Flexibilität des Systems und unterstützt einen effizienten Materialfluss im Takt der Serienproduktion.

Sie planen ein ähnliches Projekt oder haben konkrete Anforderungen an Verfahrwagen und Lastaufnahmemittel für Ihre Intralogistik? Sprechen Sie unser Verkaufsteam an. Wir beraten Sie gerne und entwickeln gemeinsam mit Ihnen die passende Lösung für Ihre Anwendung.

Technische Daten:

• Ausfahrweg Teleskoptisch: 1.975 + 30 mm

• Exzenter-Hubhöhe: 120 mm

• Hubzeit: 3,5 s

• Ladungsgewicht max.: 1.000 kg

• Geschwindigkeit Fahren: 160 m/min

• Tiefste Abgabehöhe: 483 mm (ab O.K. Flur)
