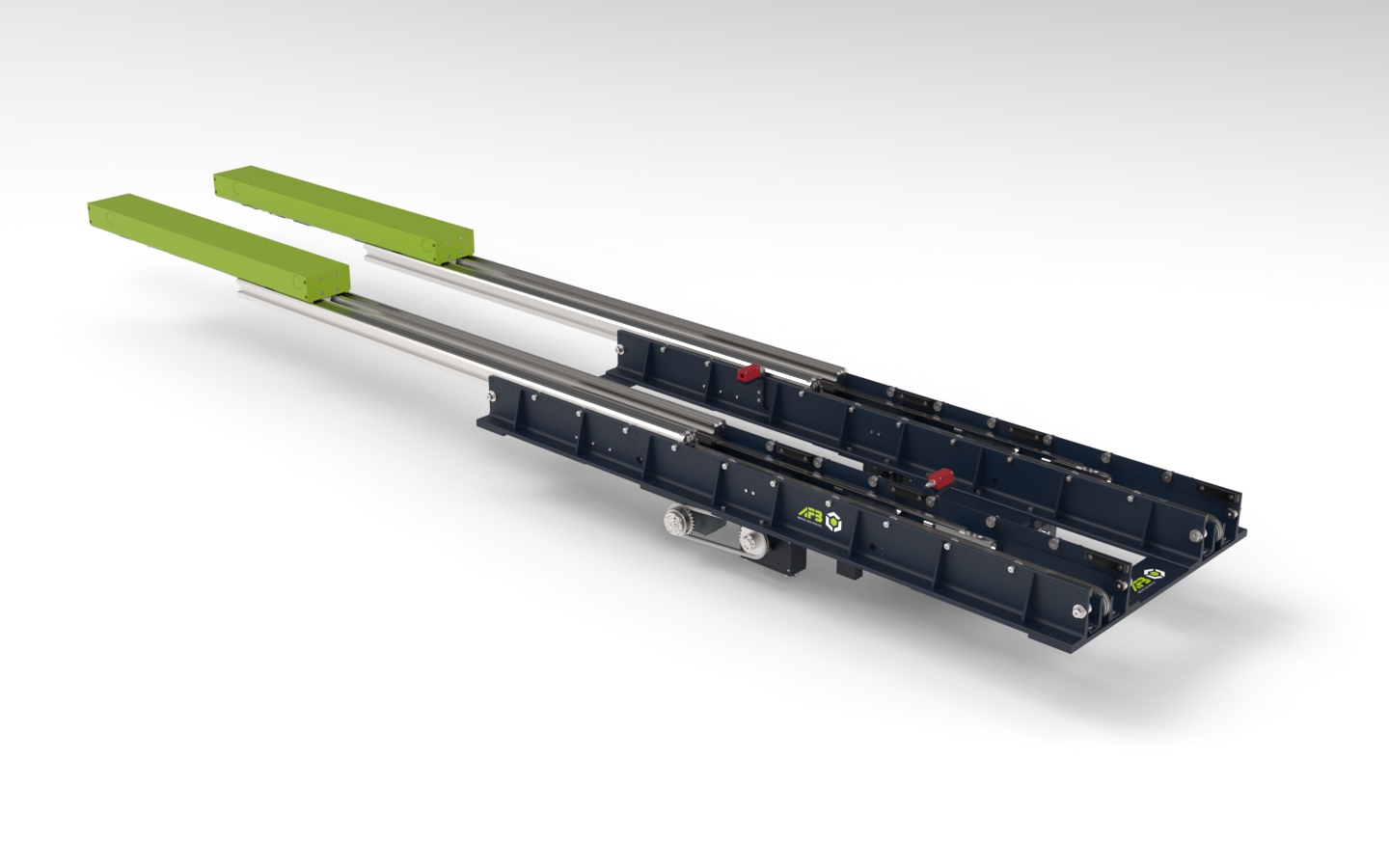

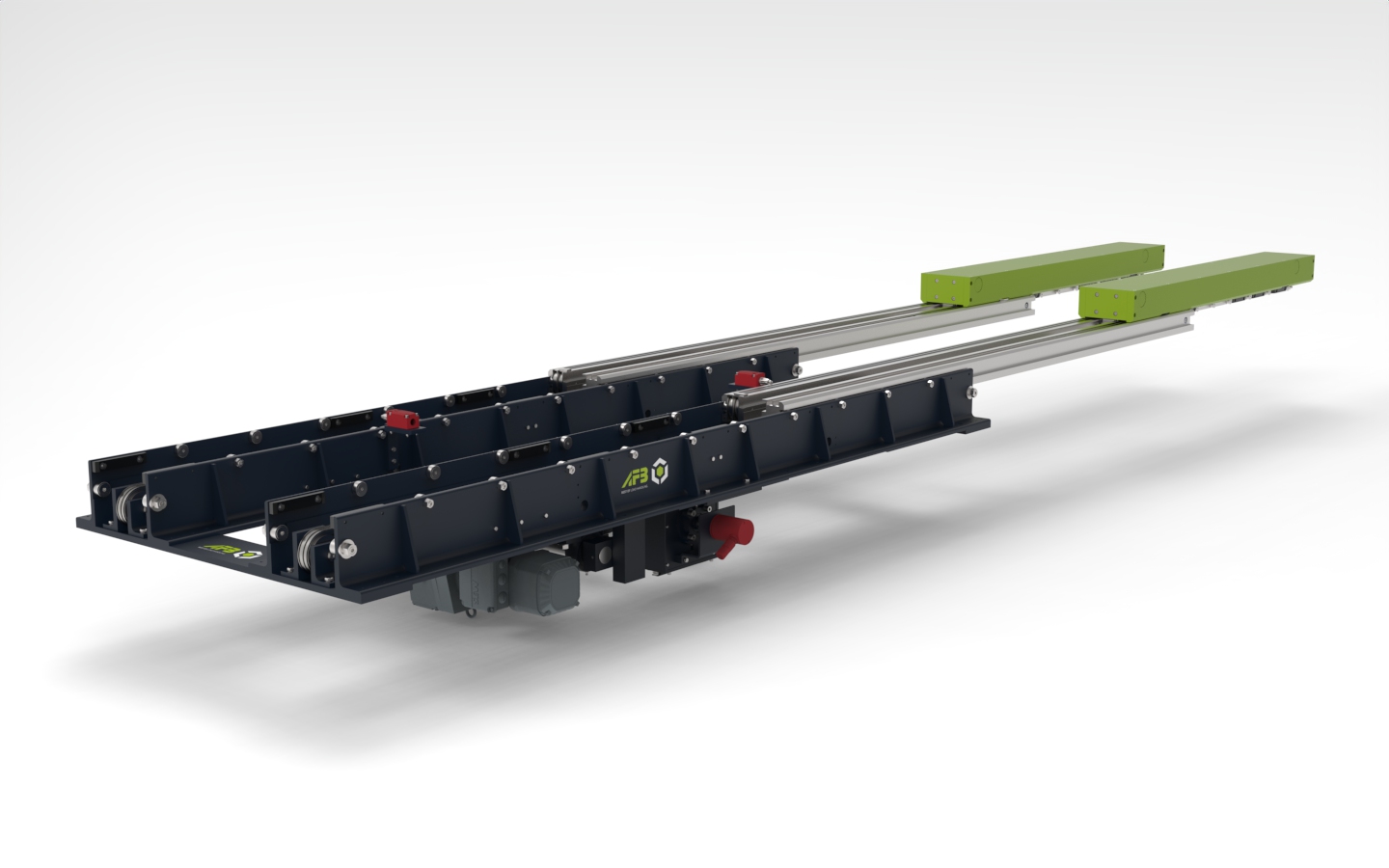

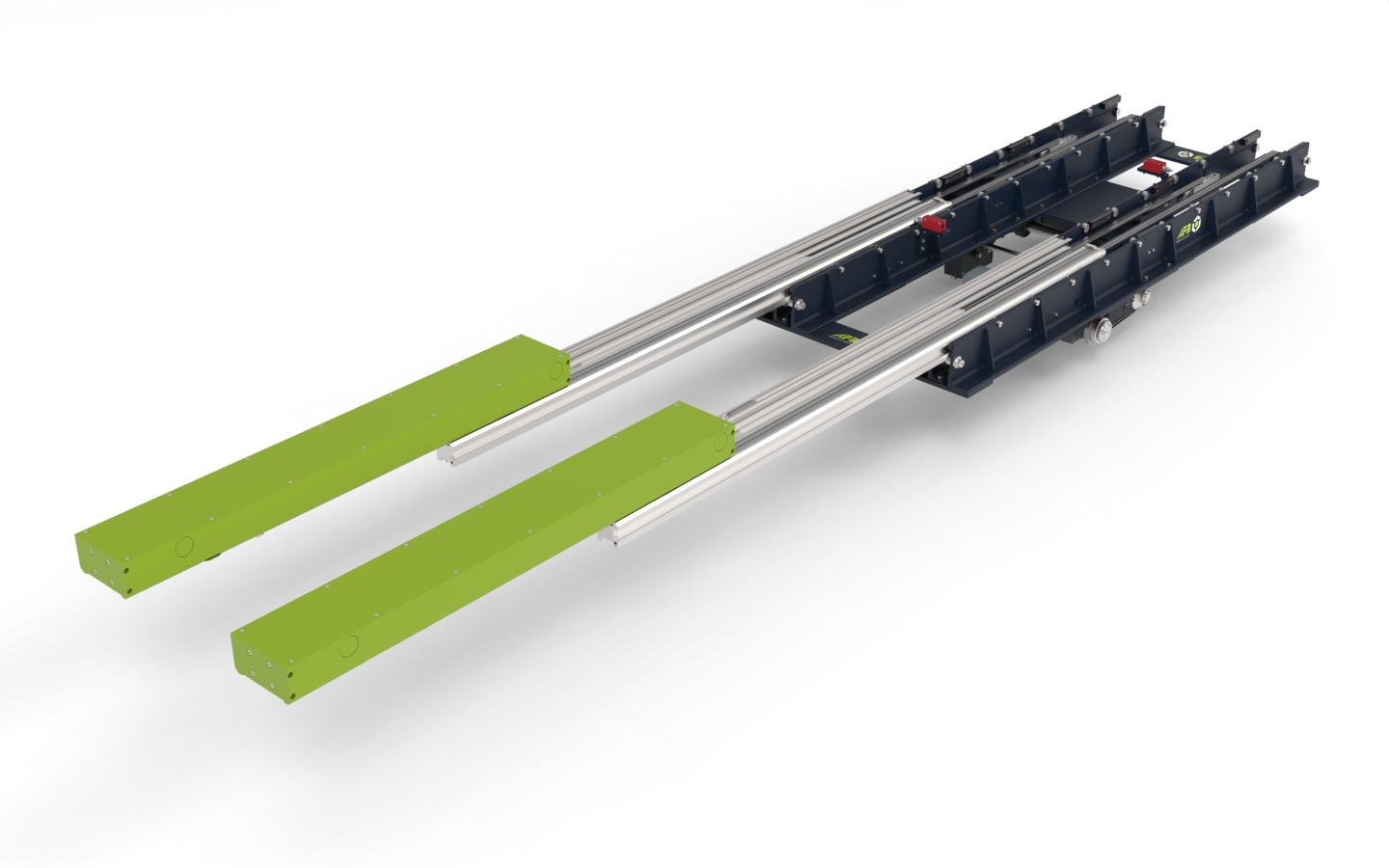

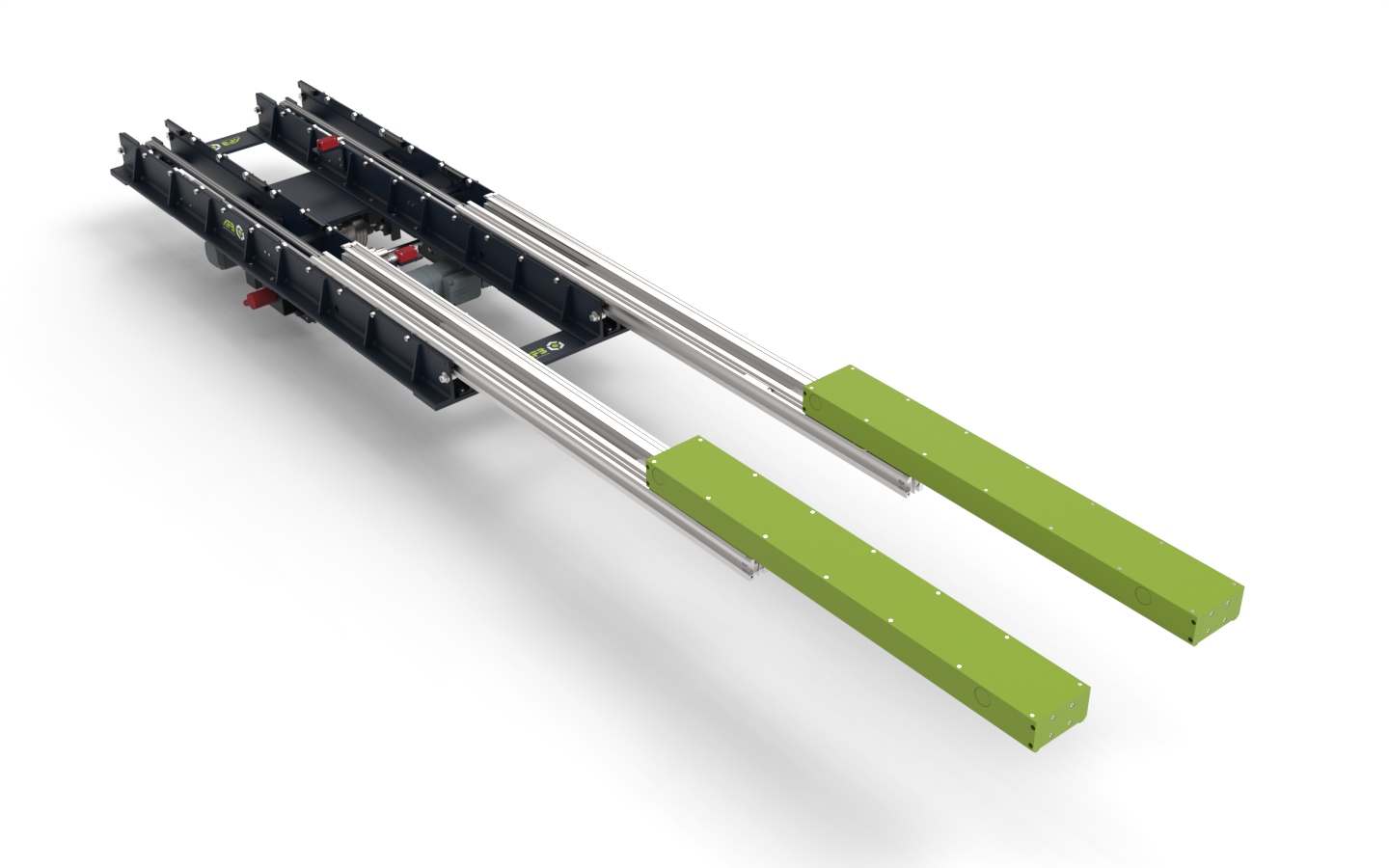

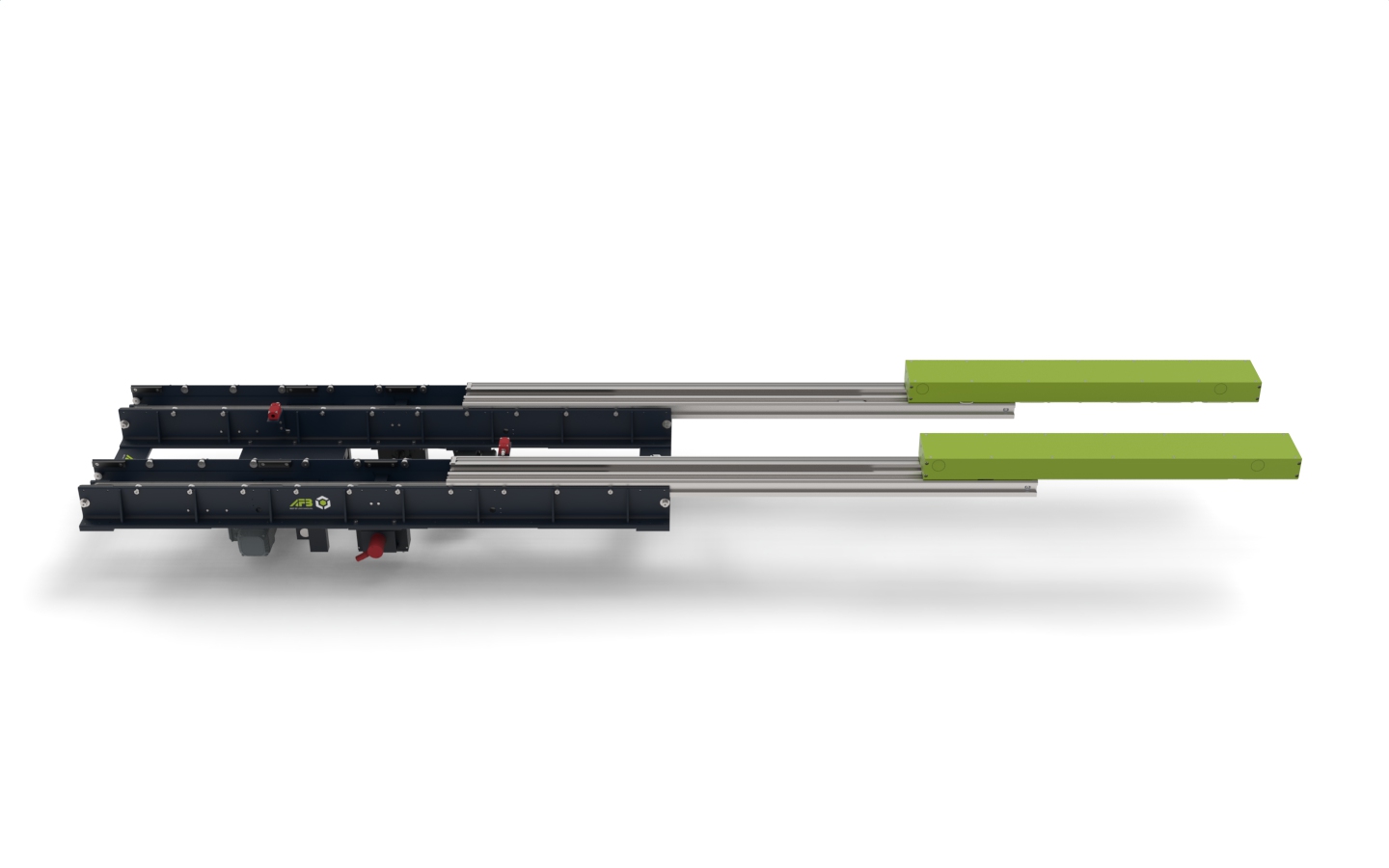

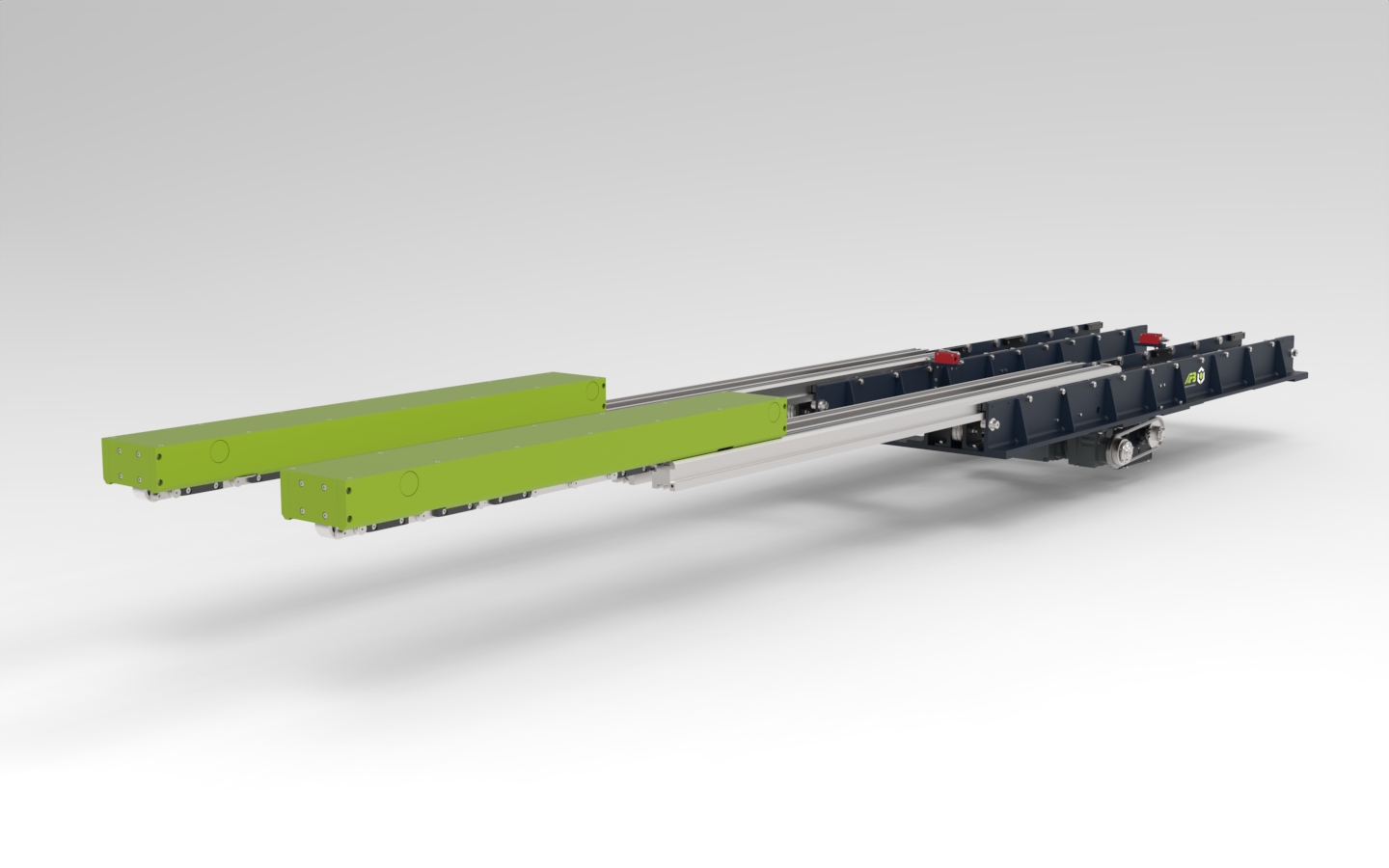

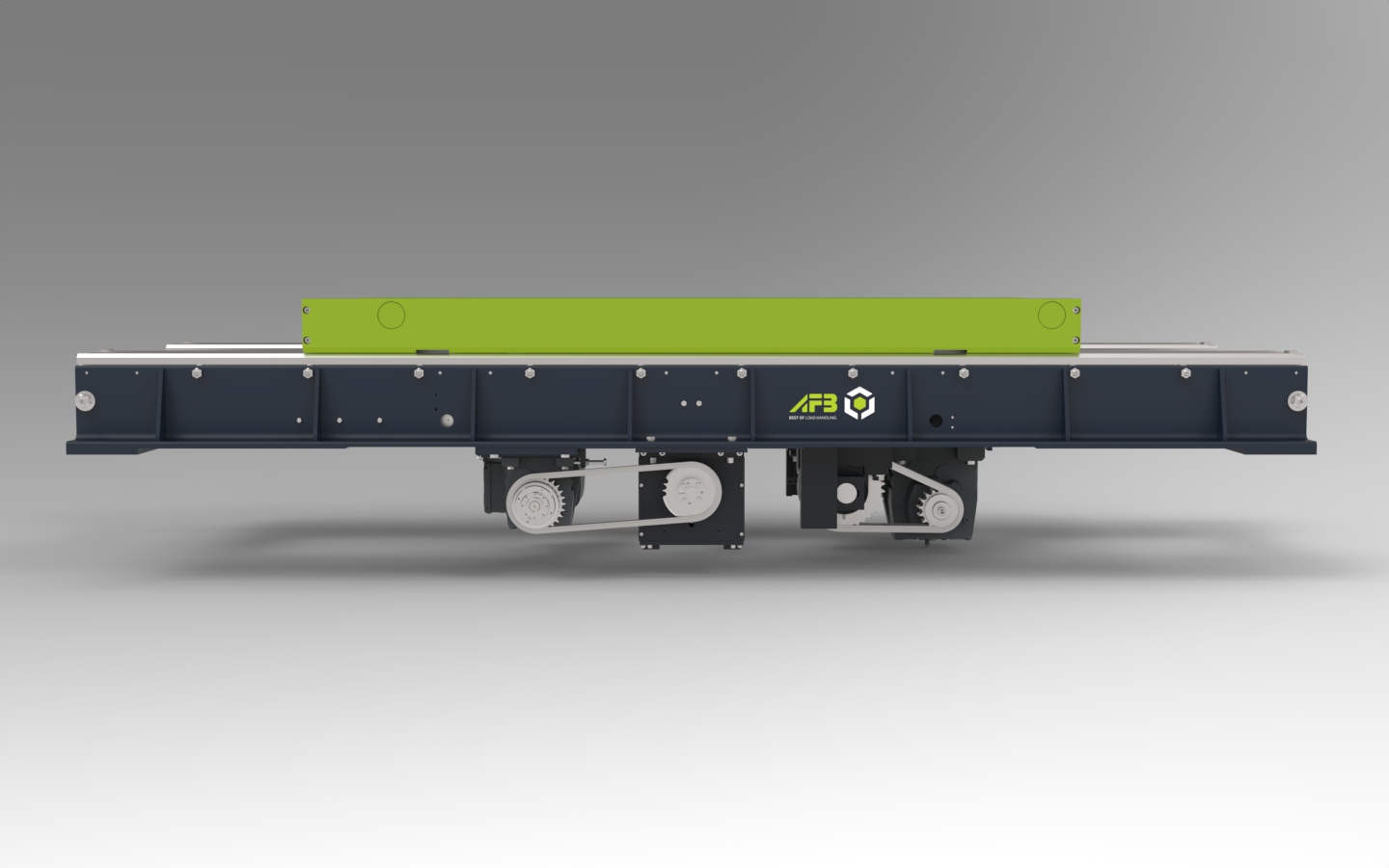

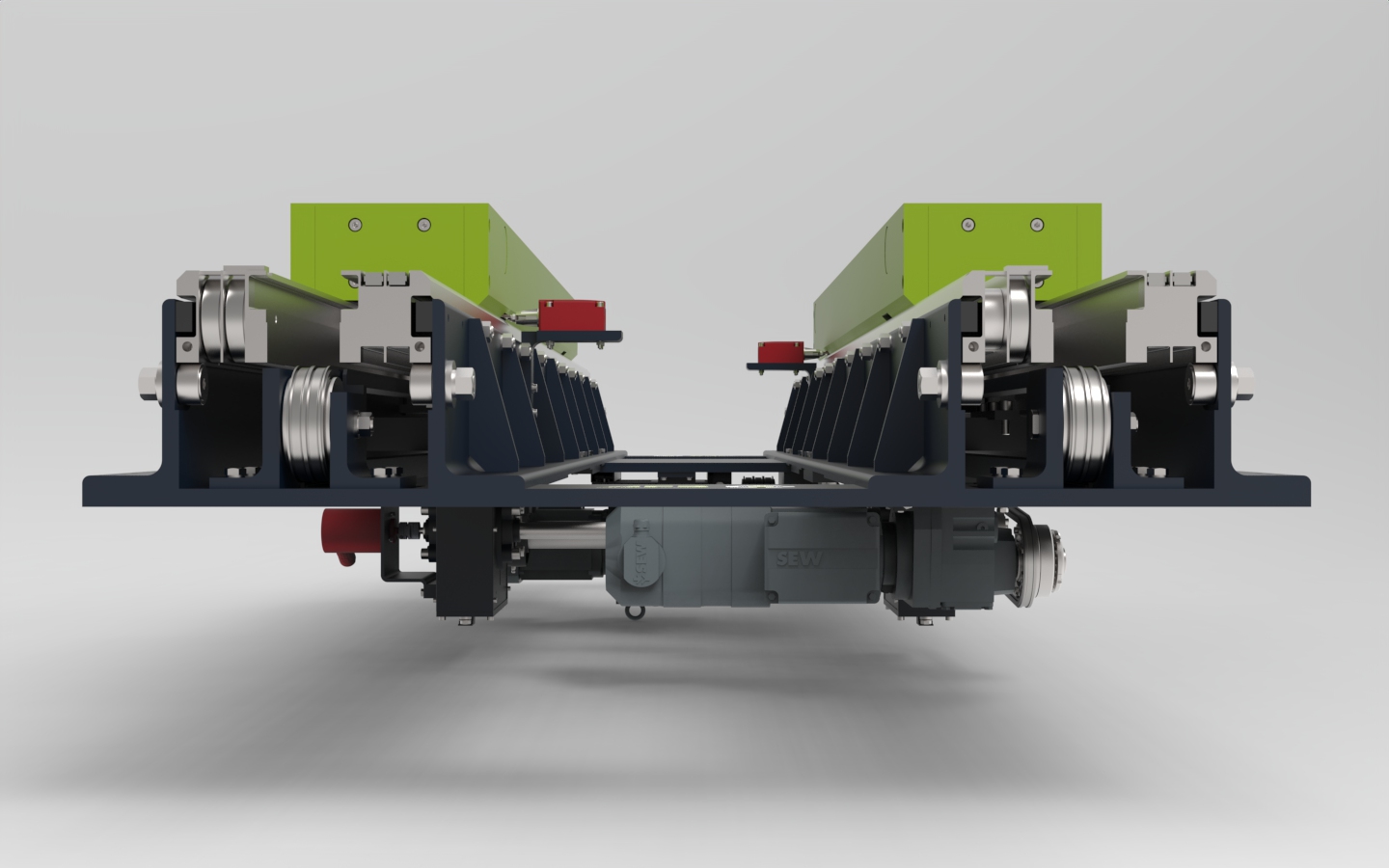

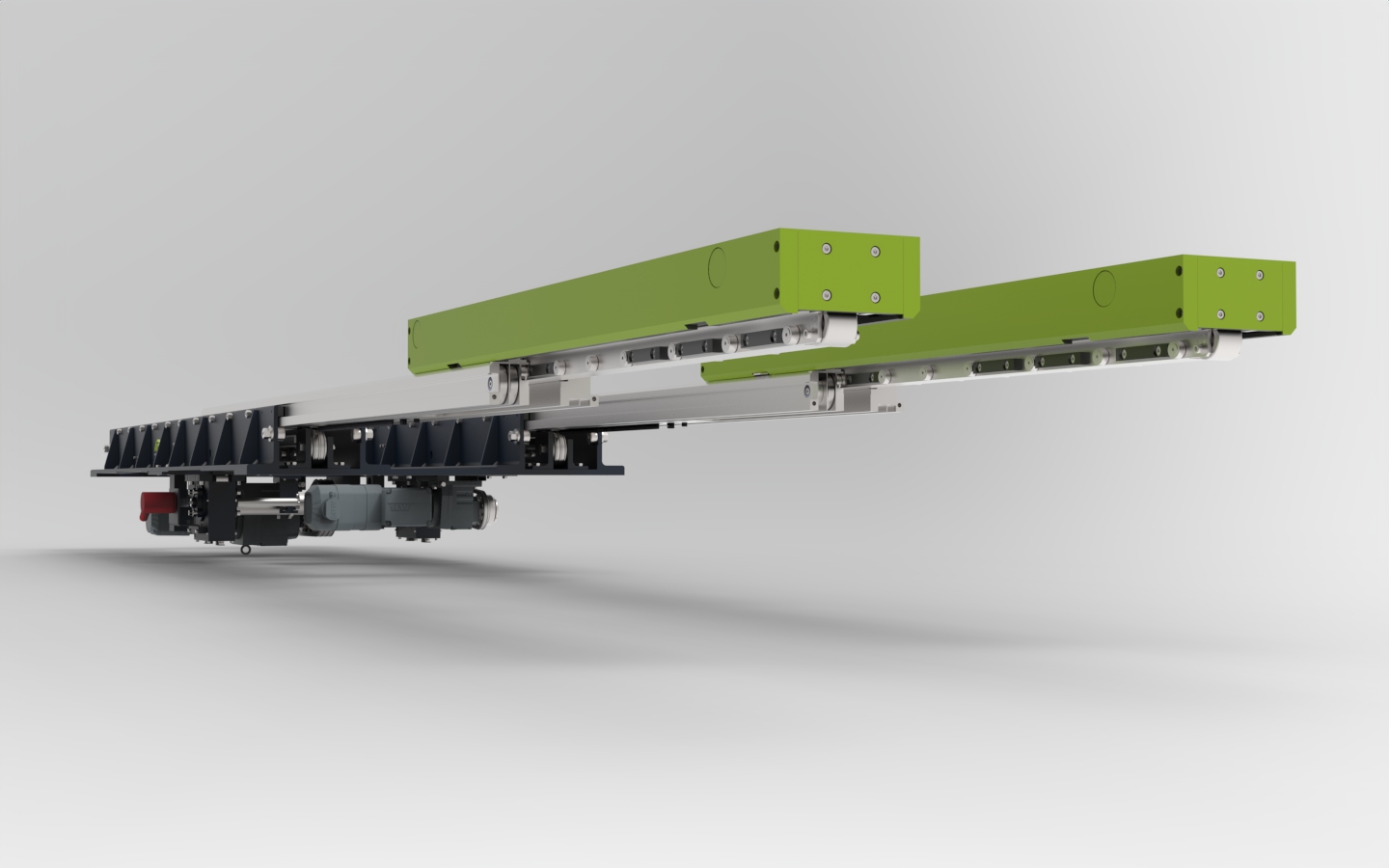

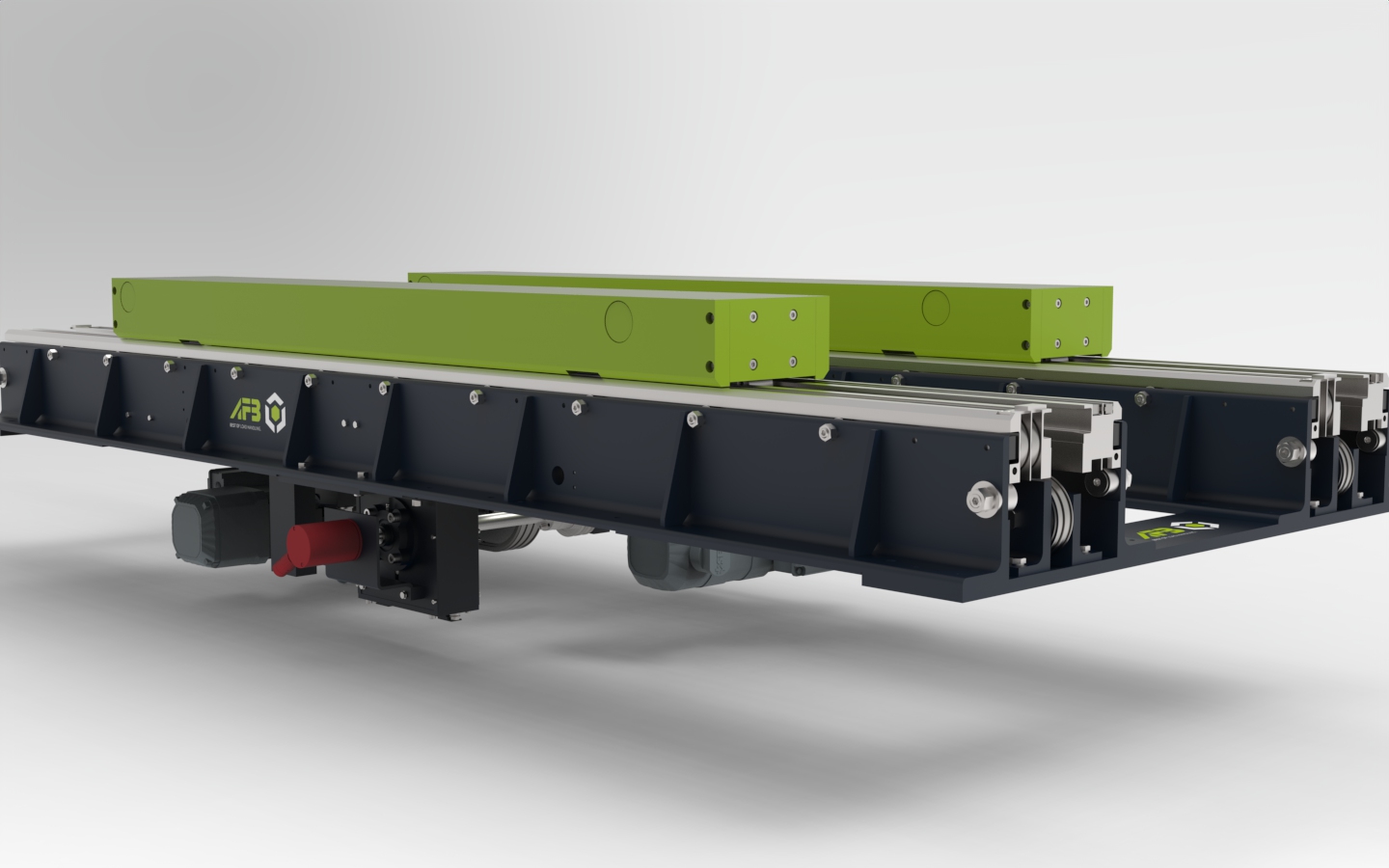

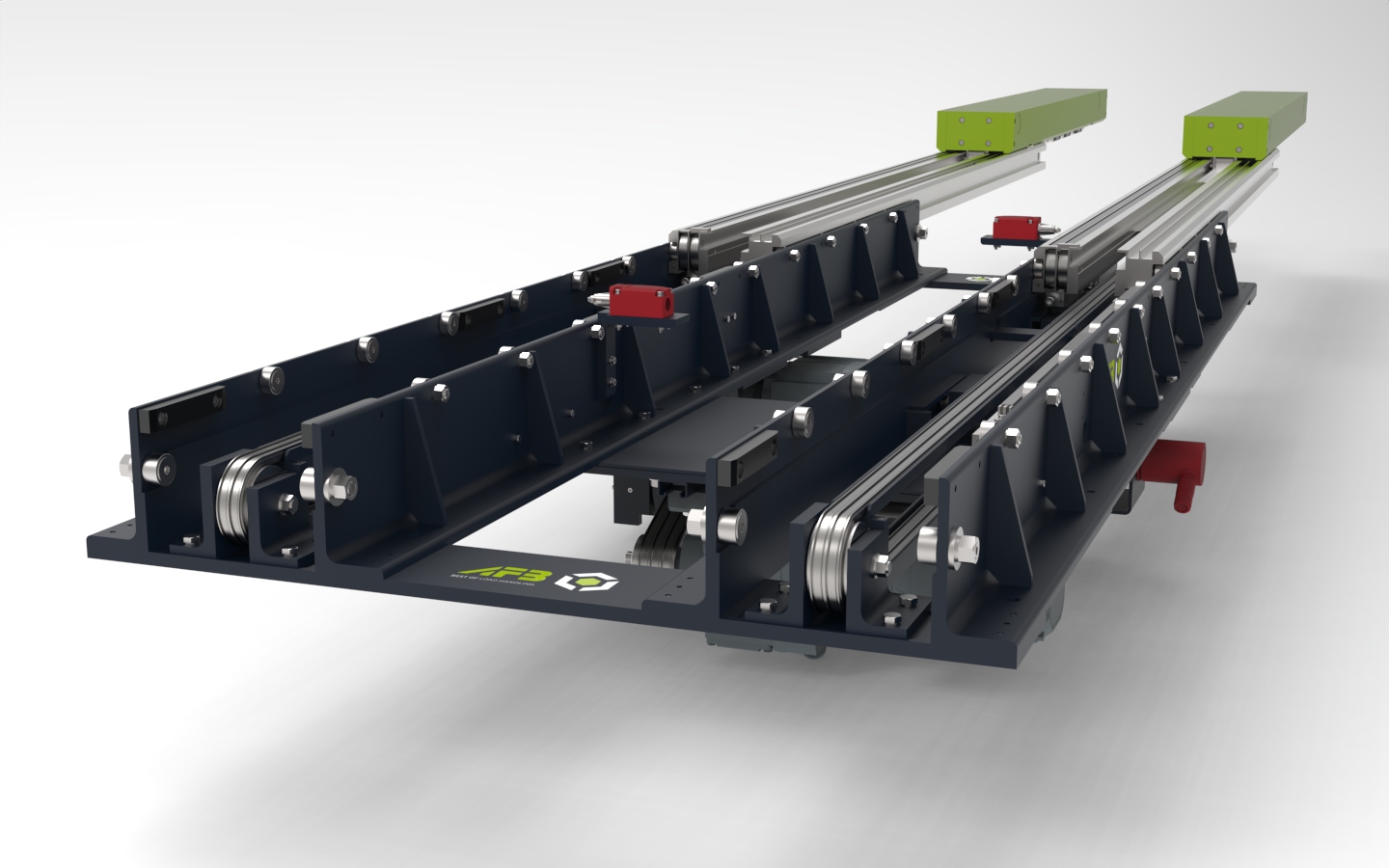

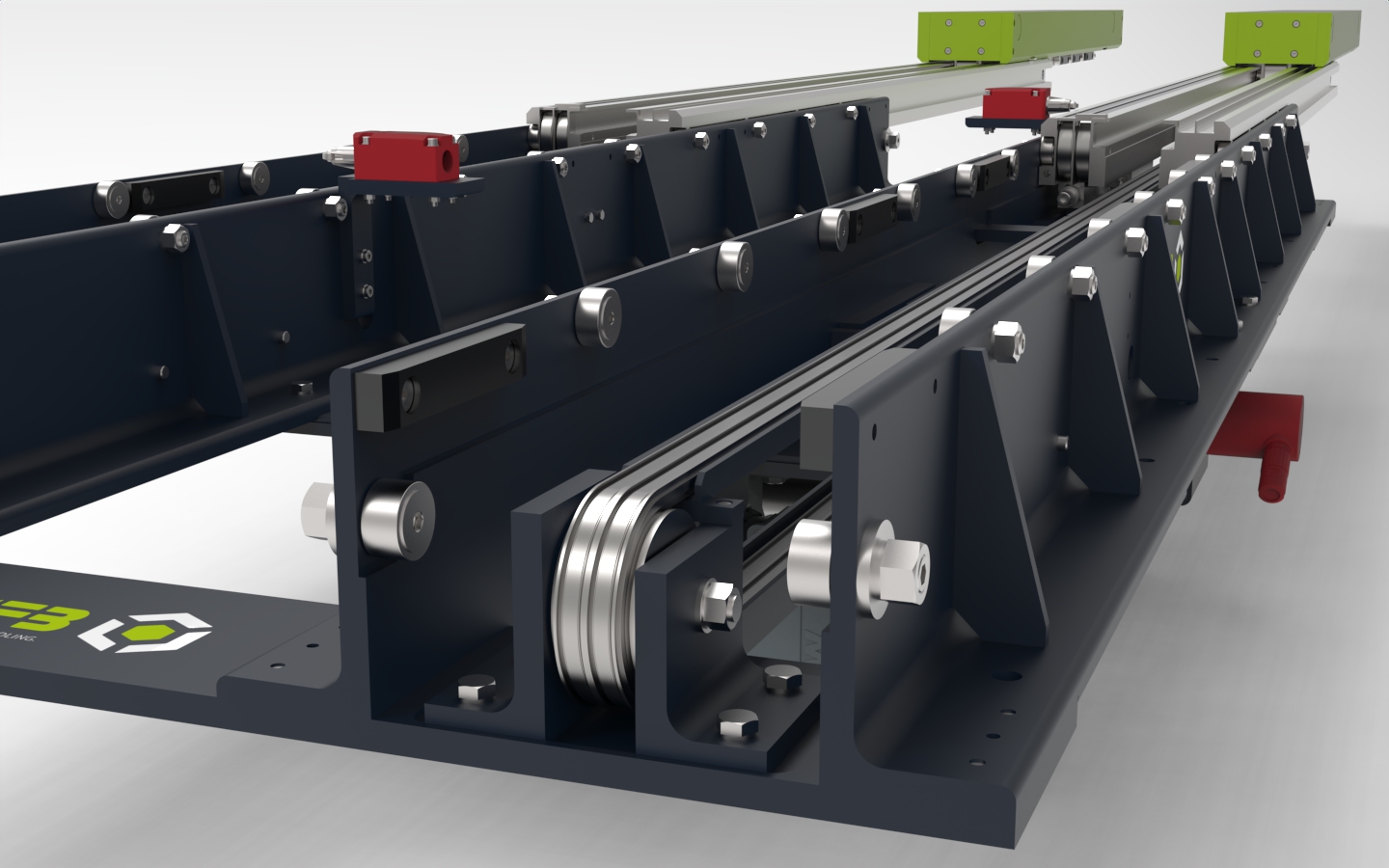

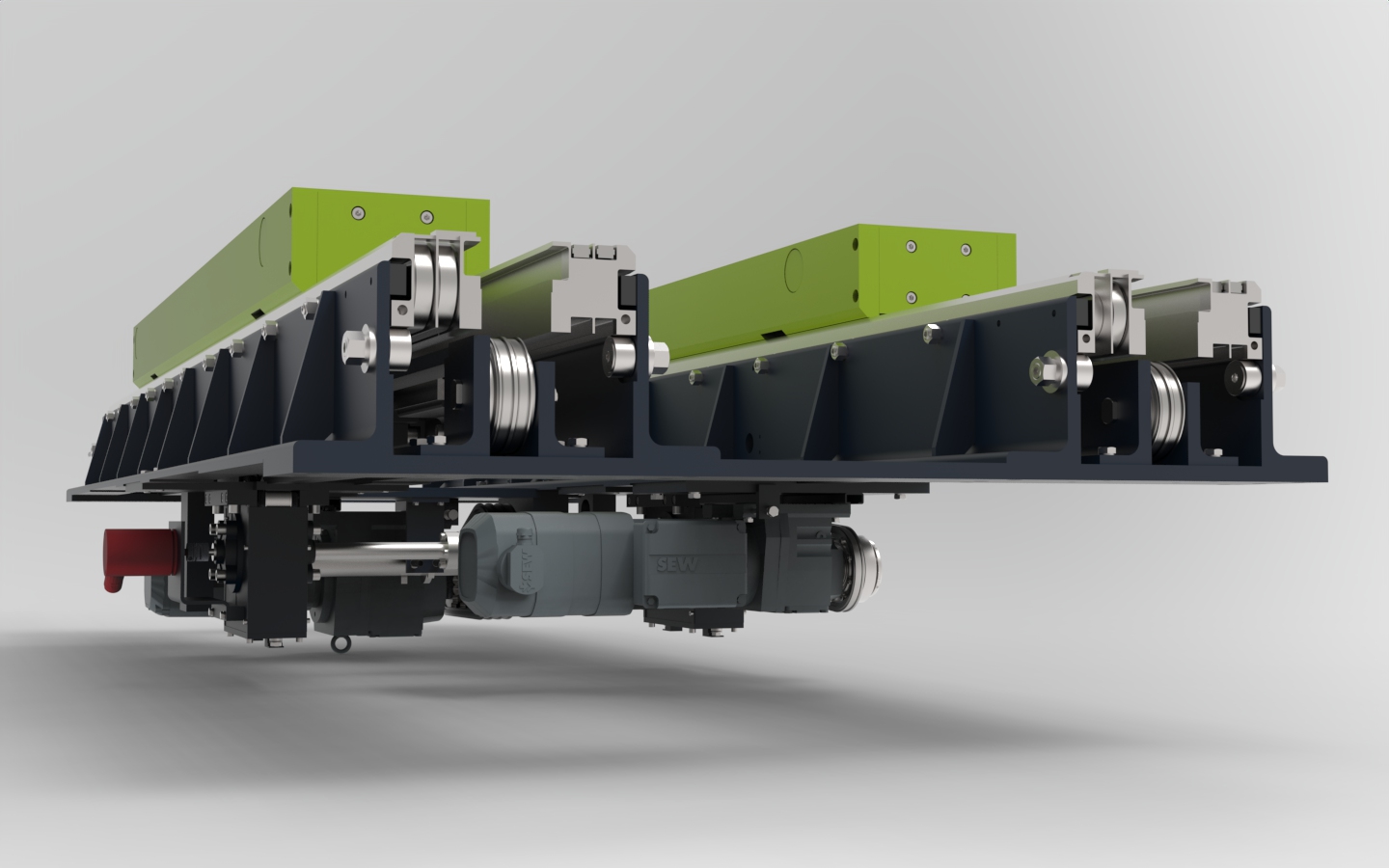

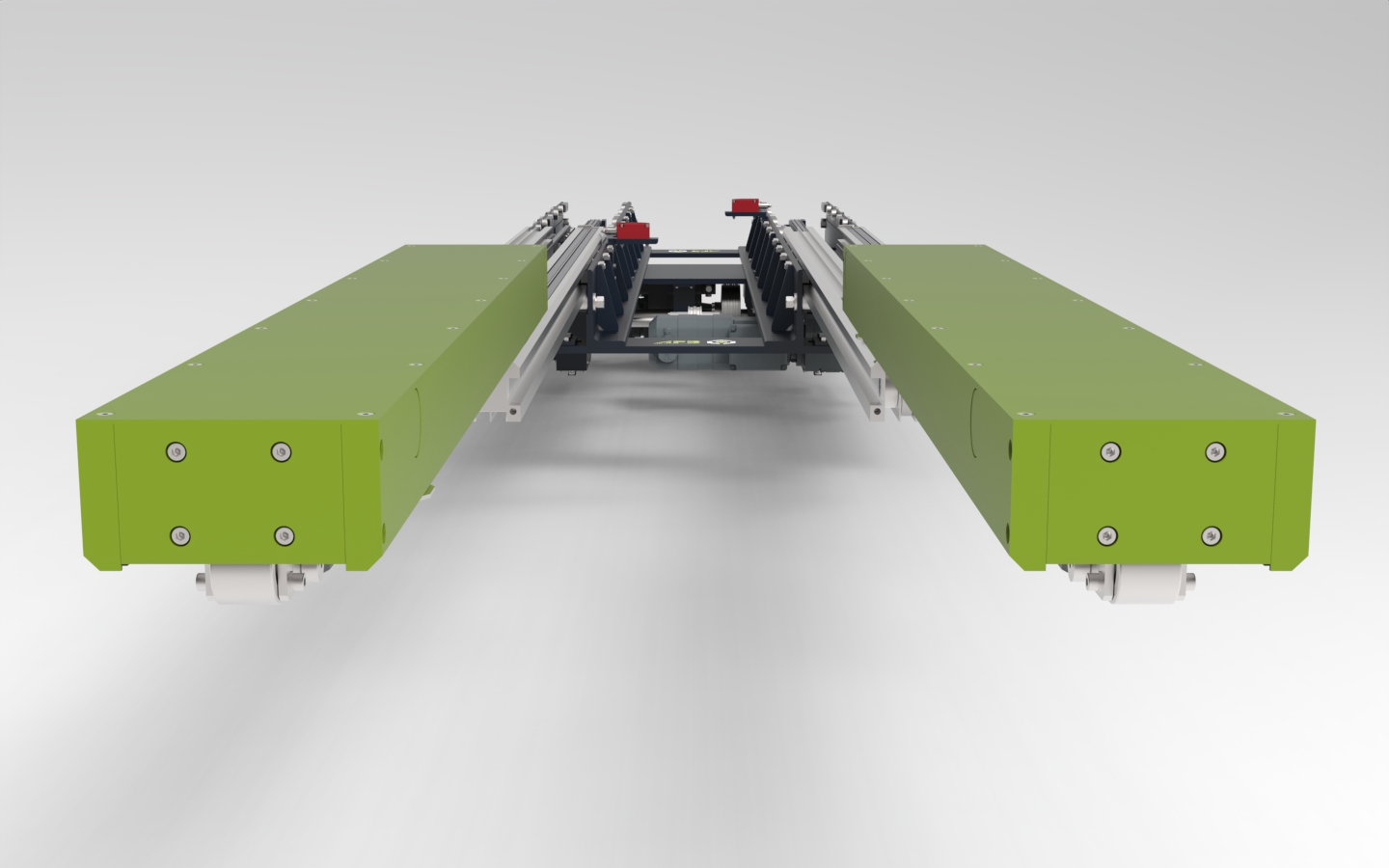

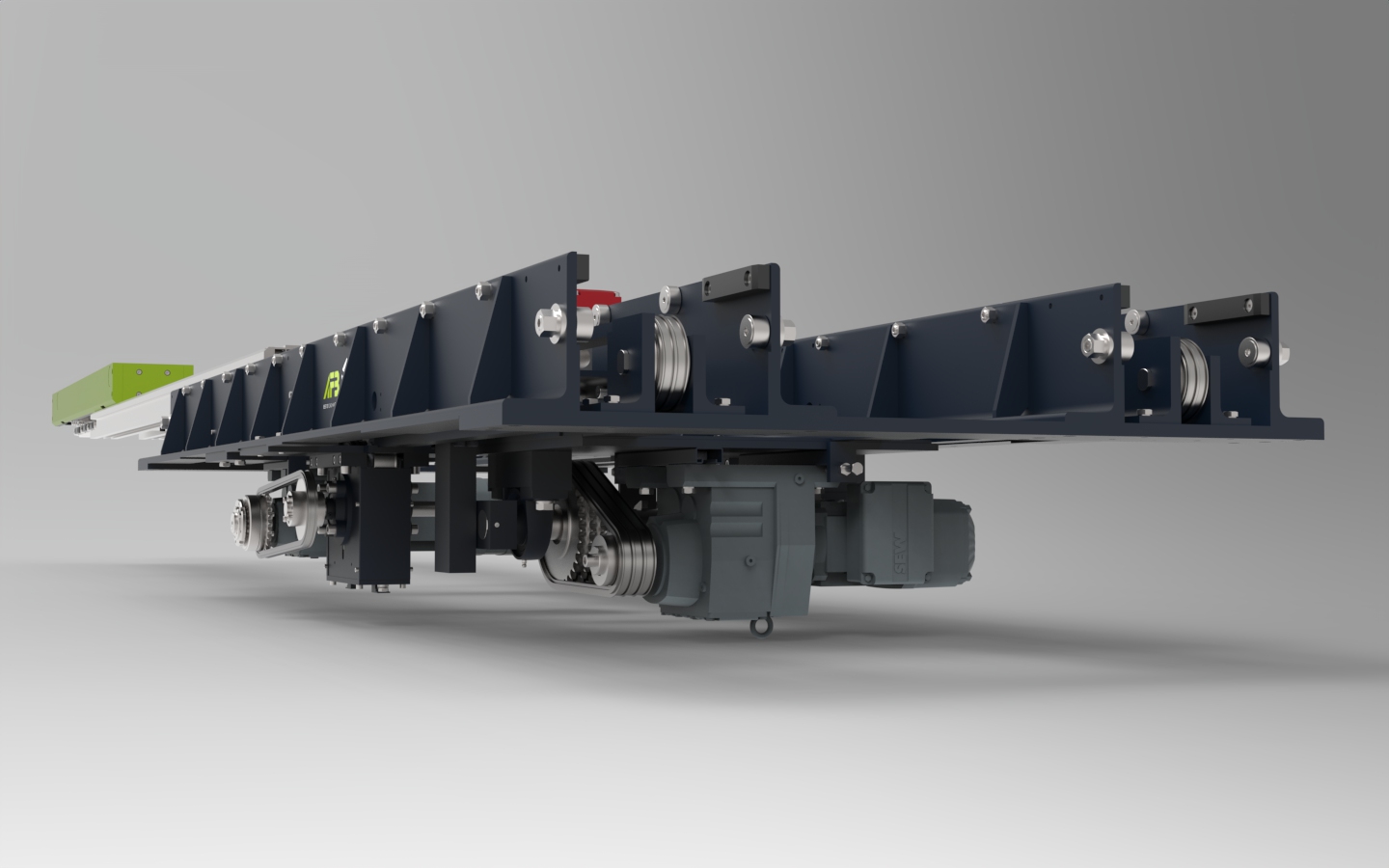

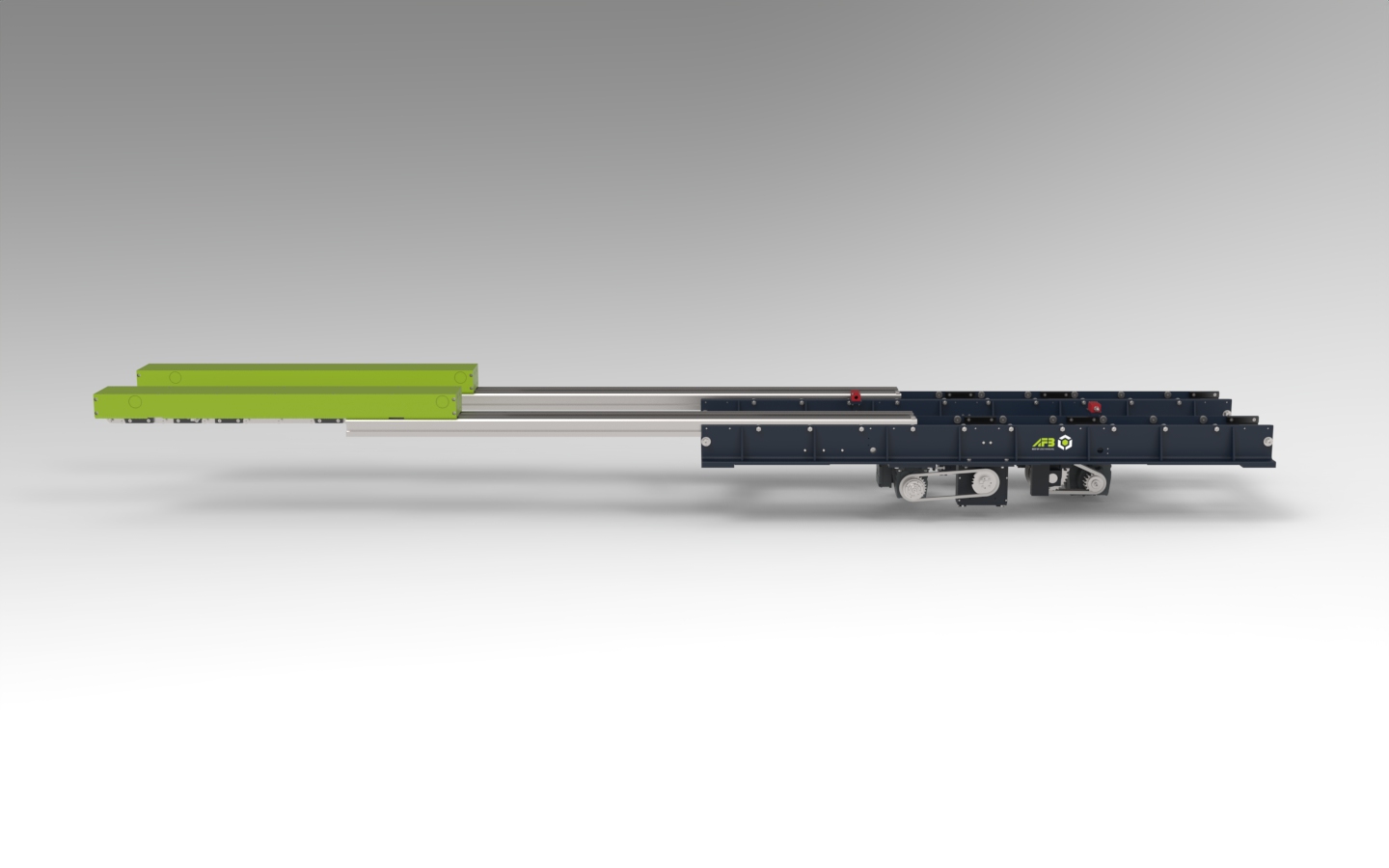

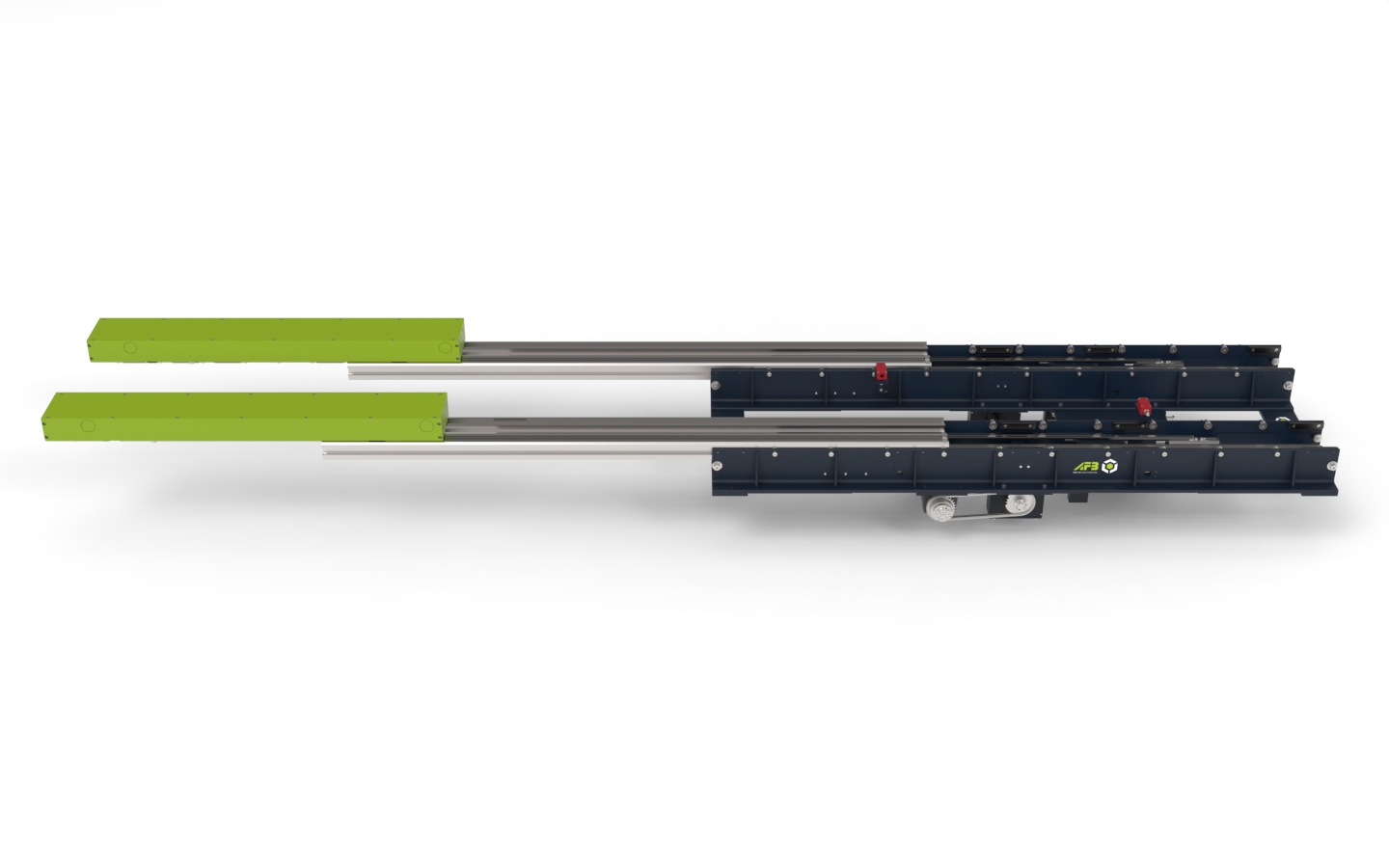

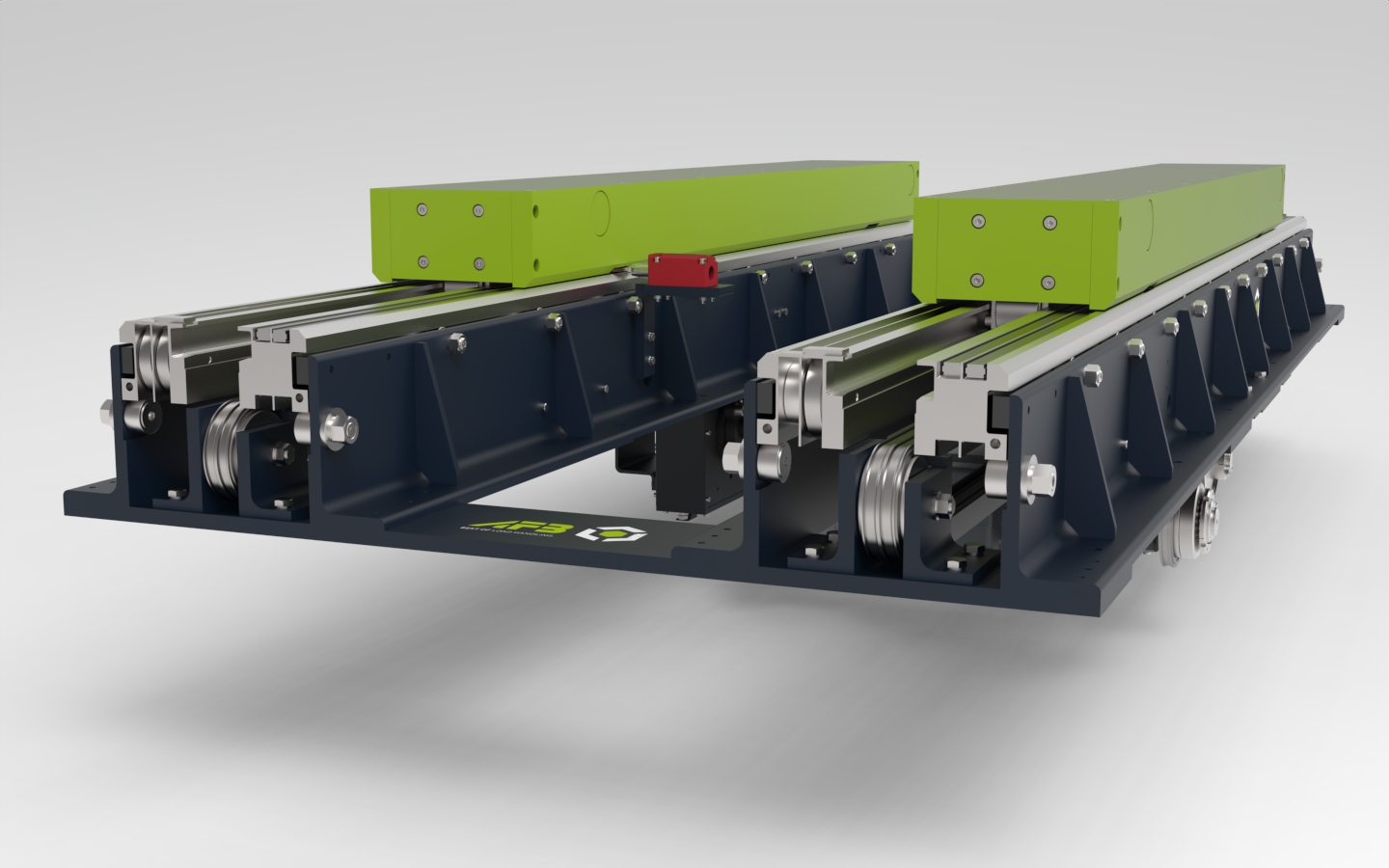

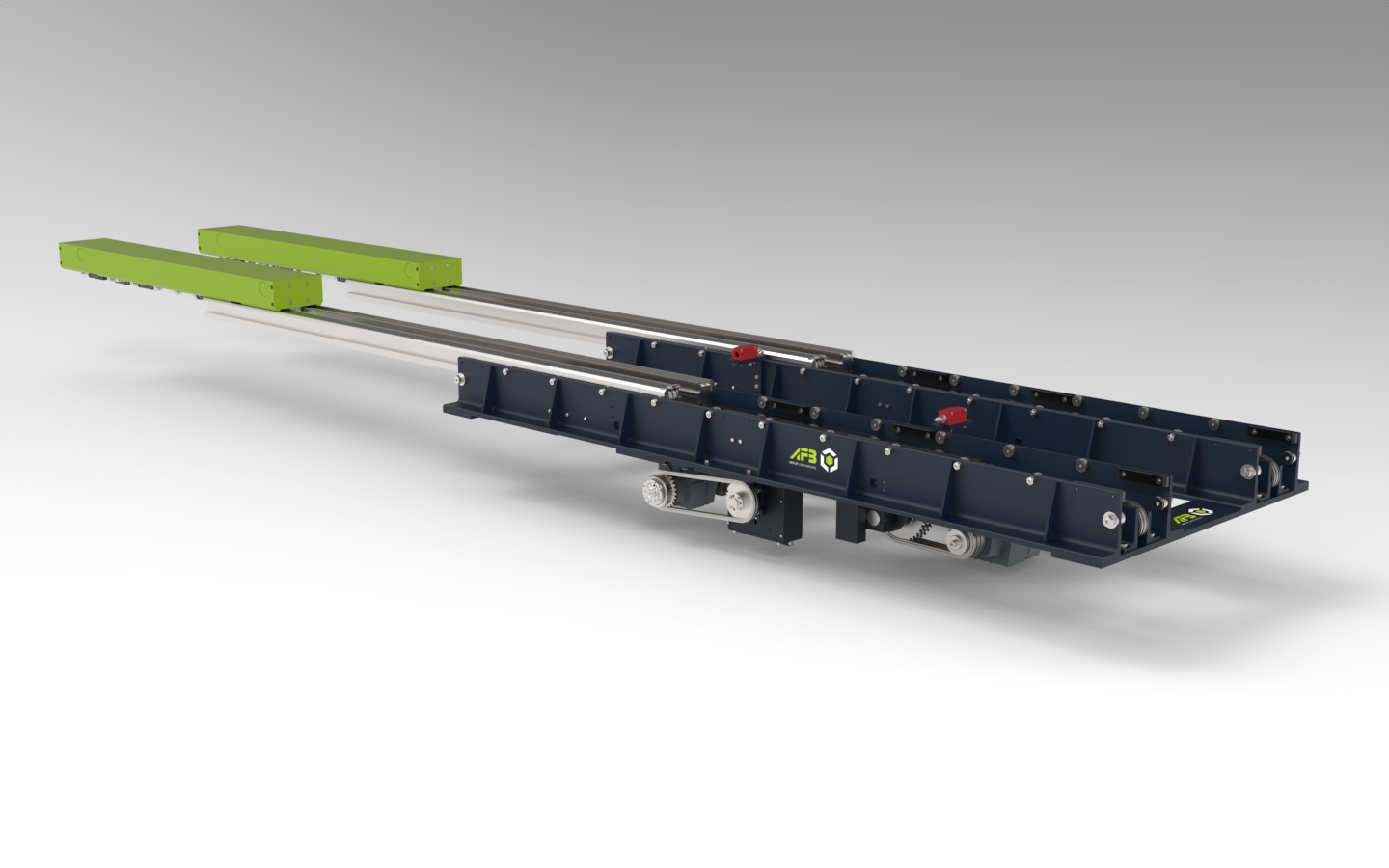

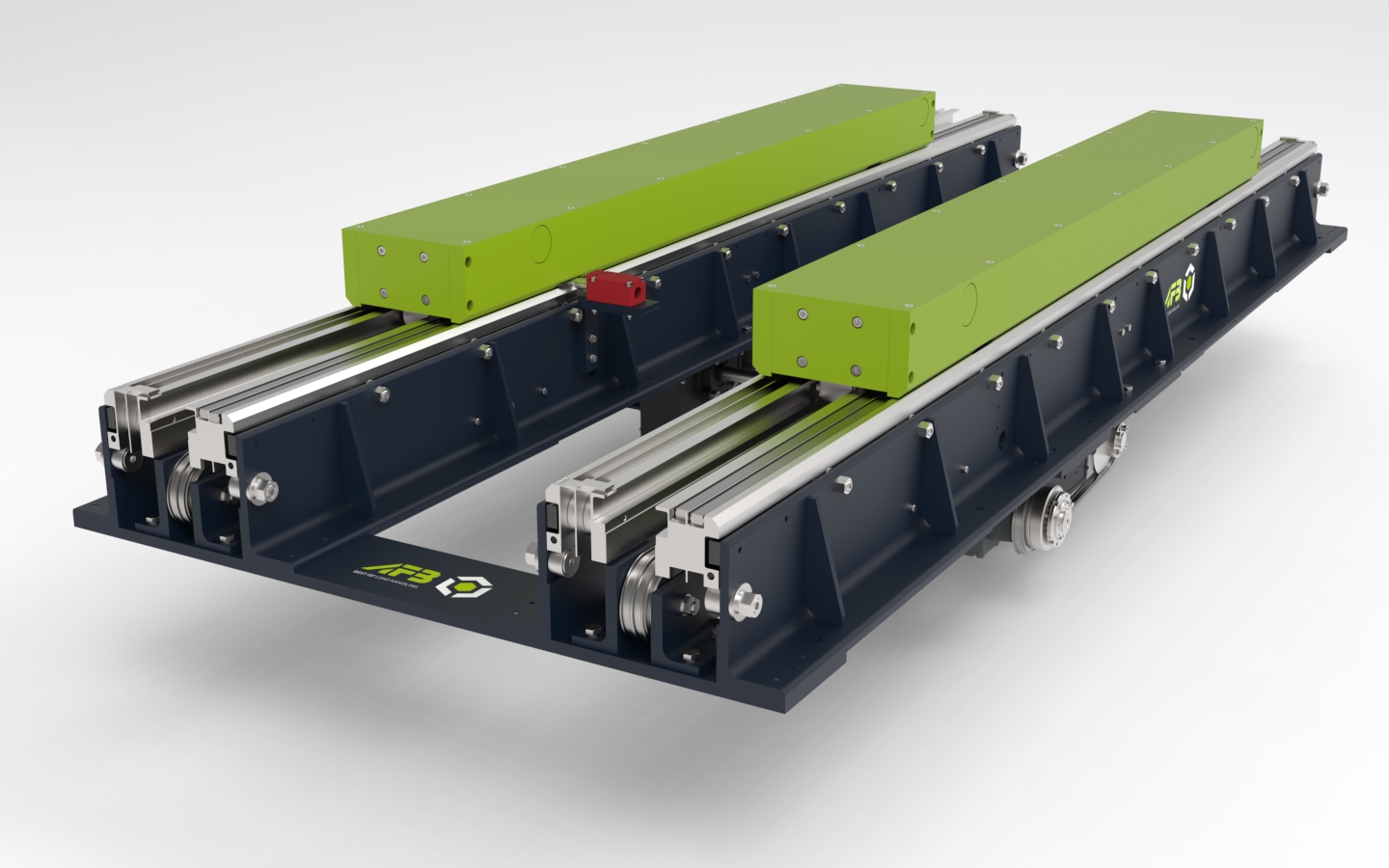

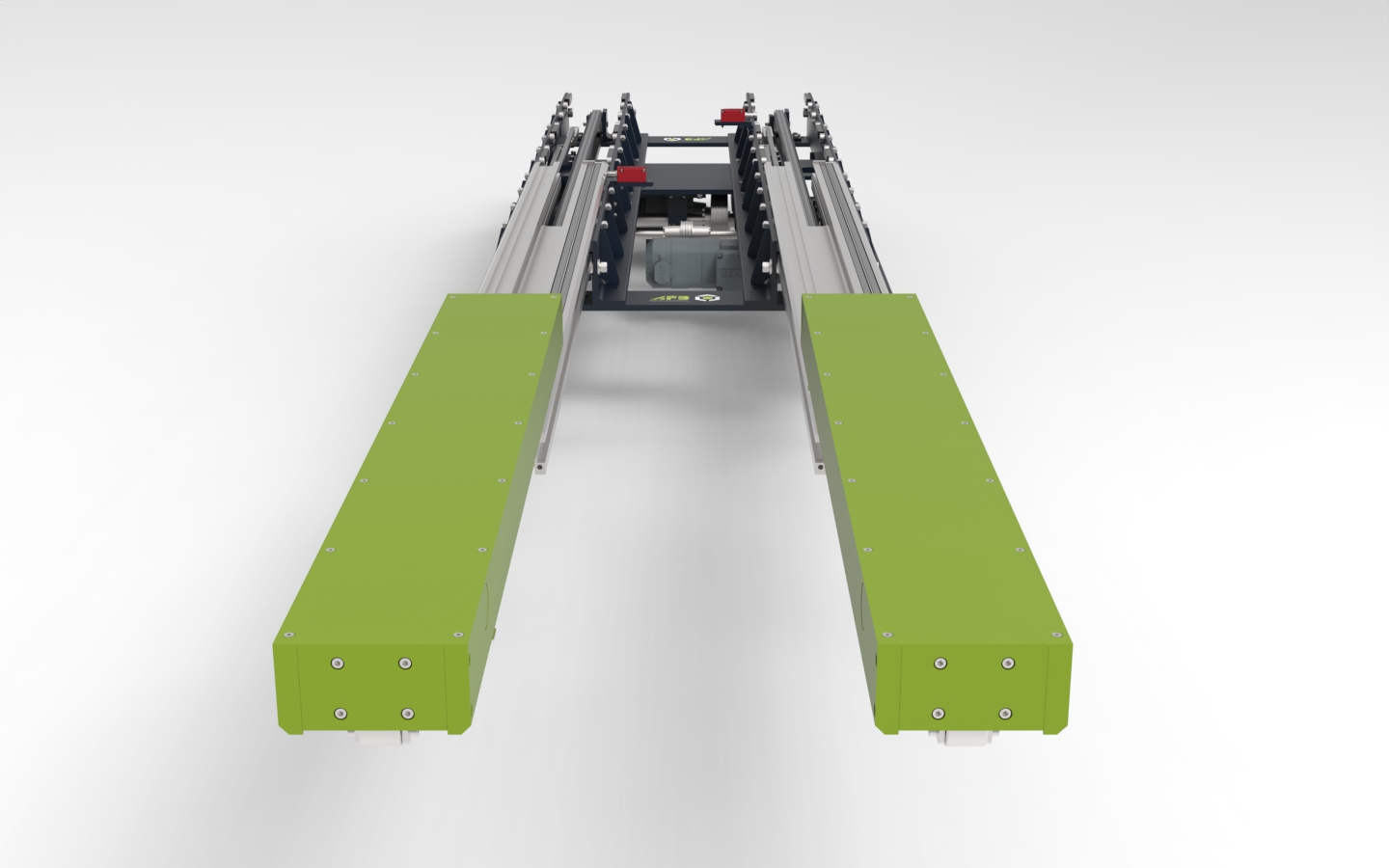

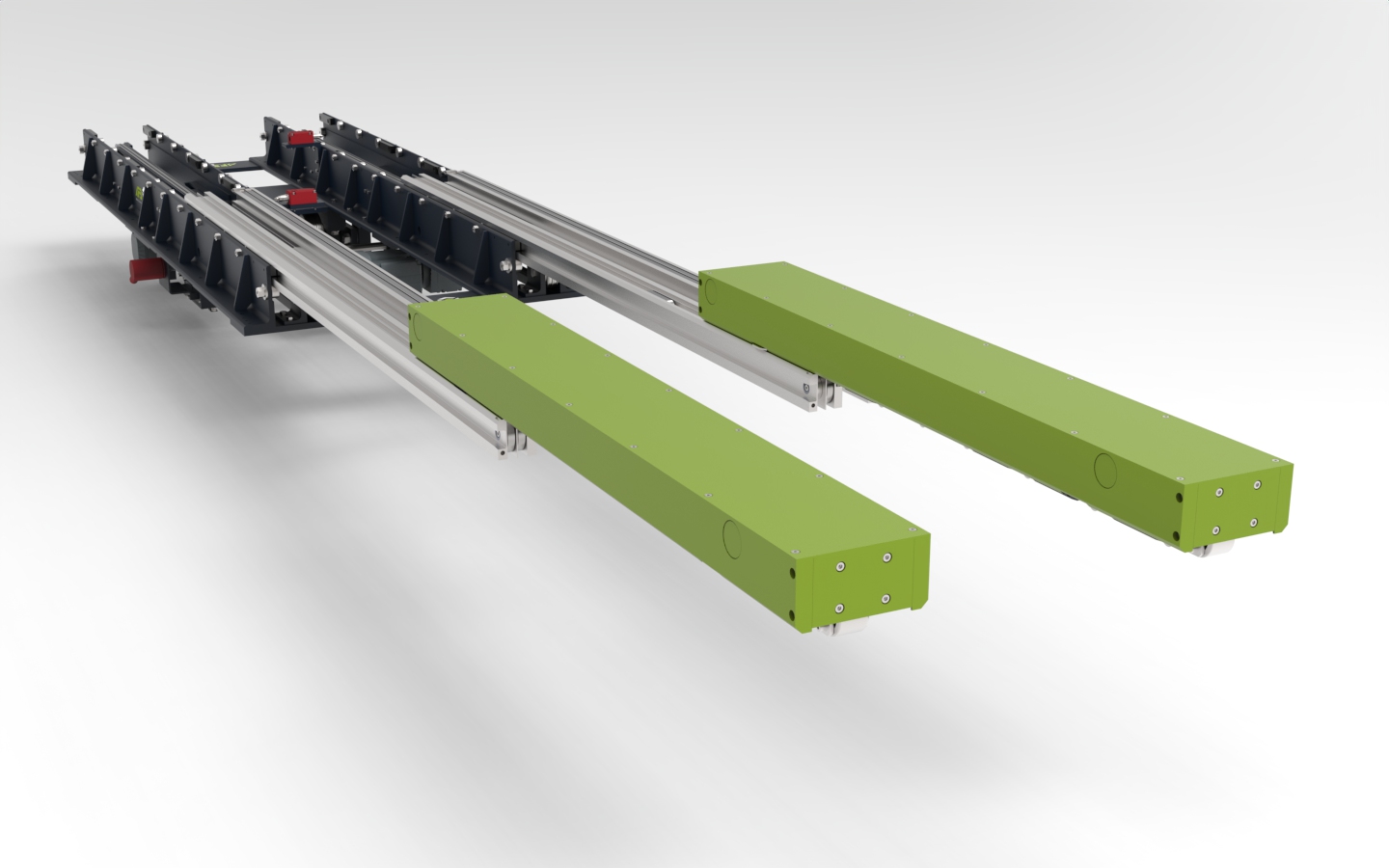

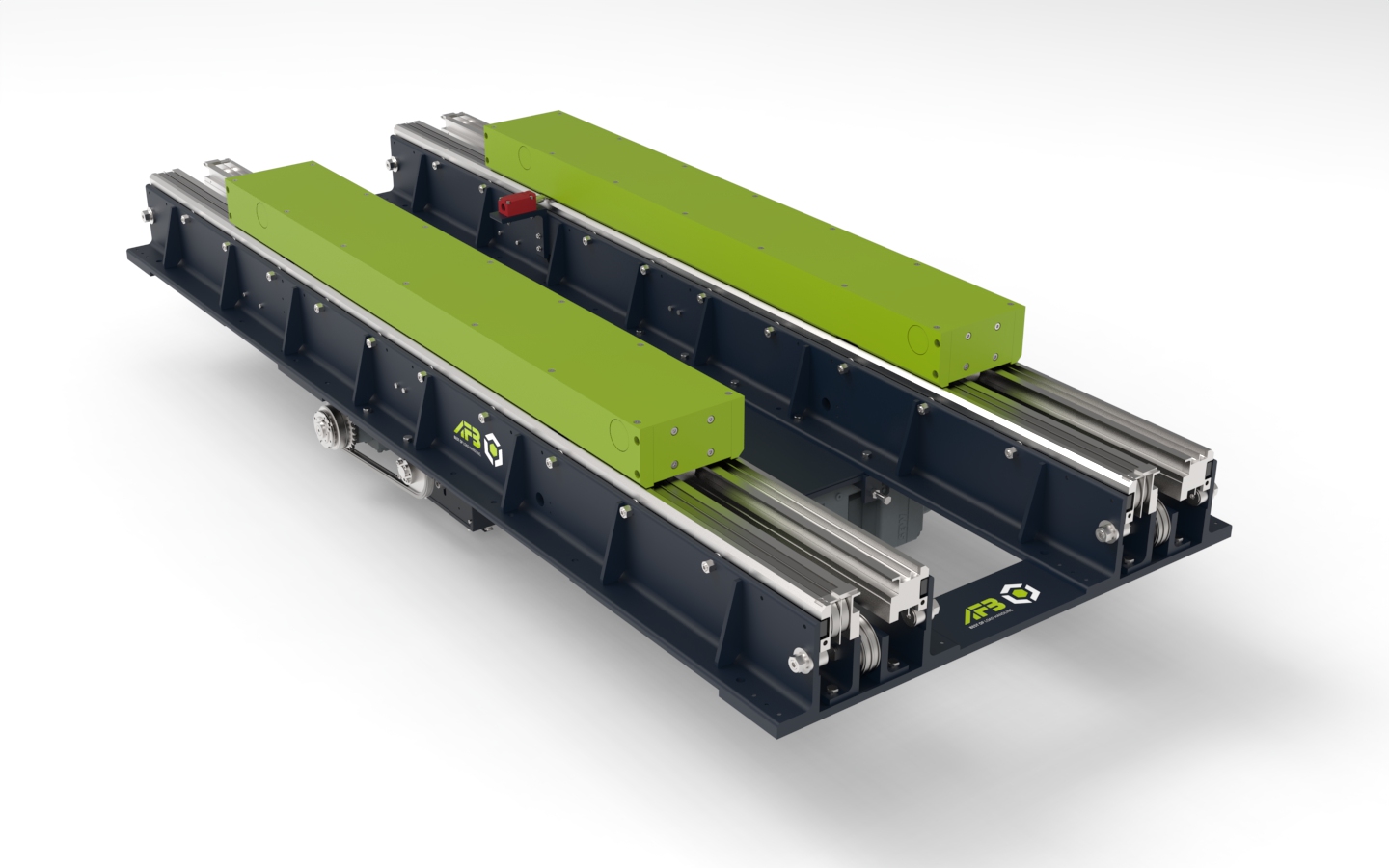

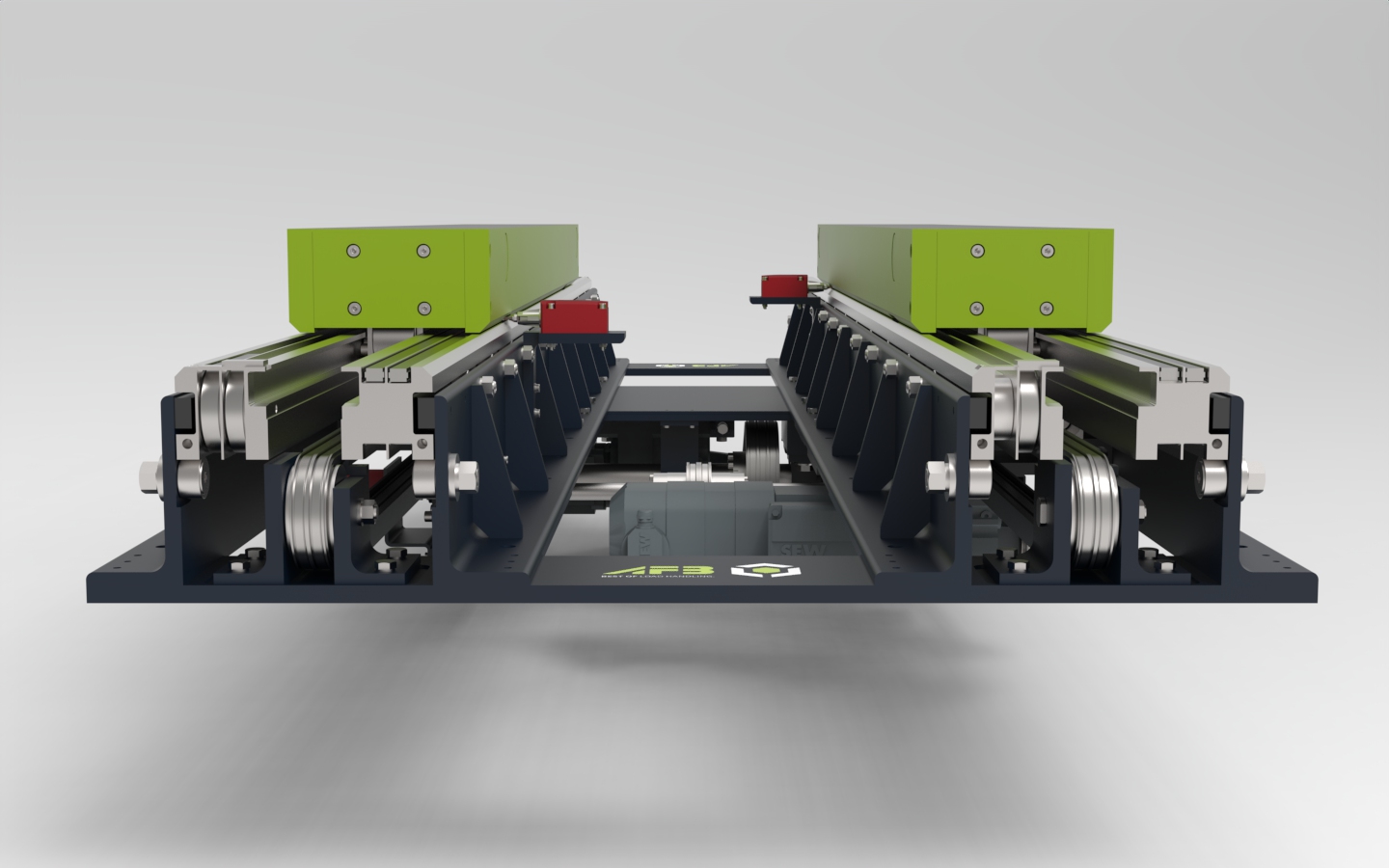

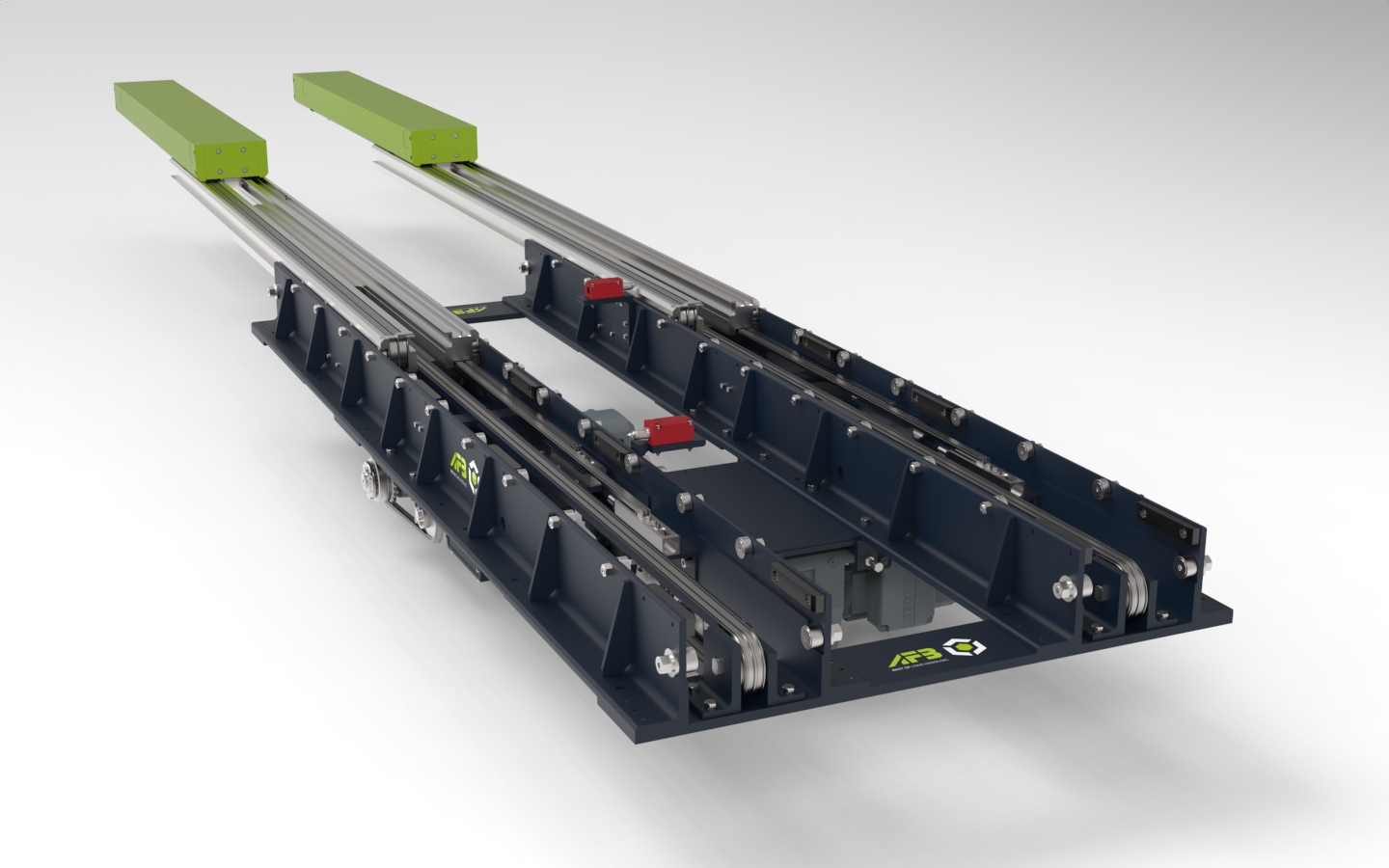

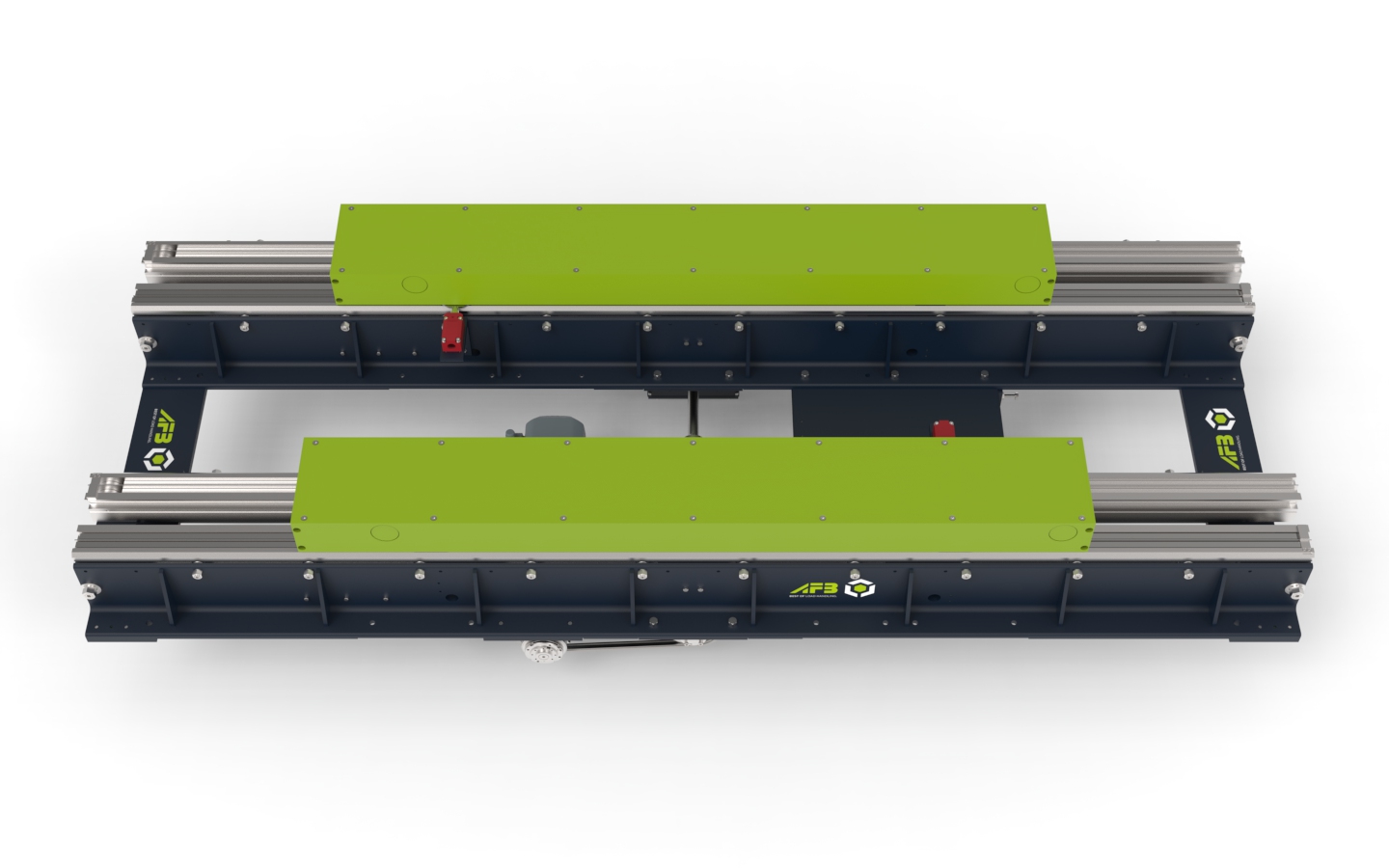

Sonderteleskoptisch 150-210-2450 mit integriertem Obertischhub im Reinraum

Vollautomatische Handhabung empfindlicher Isolatoren zwischen Materialbereitstellung und Brennofen

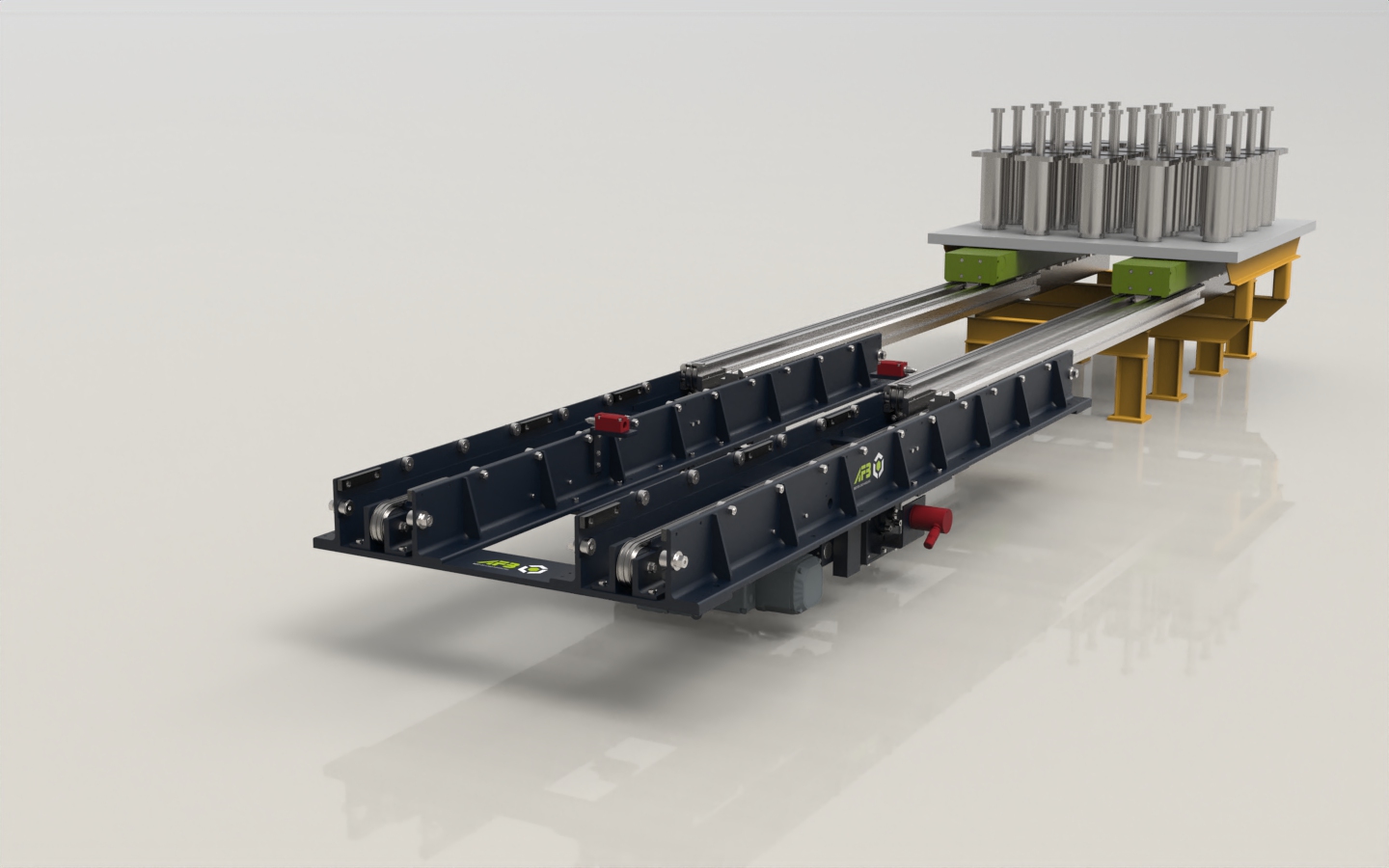

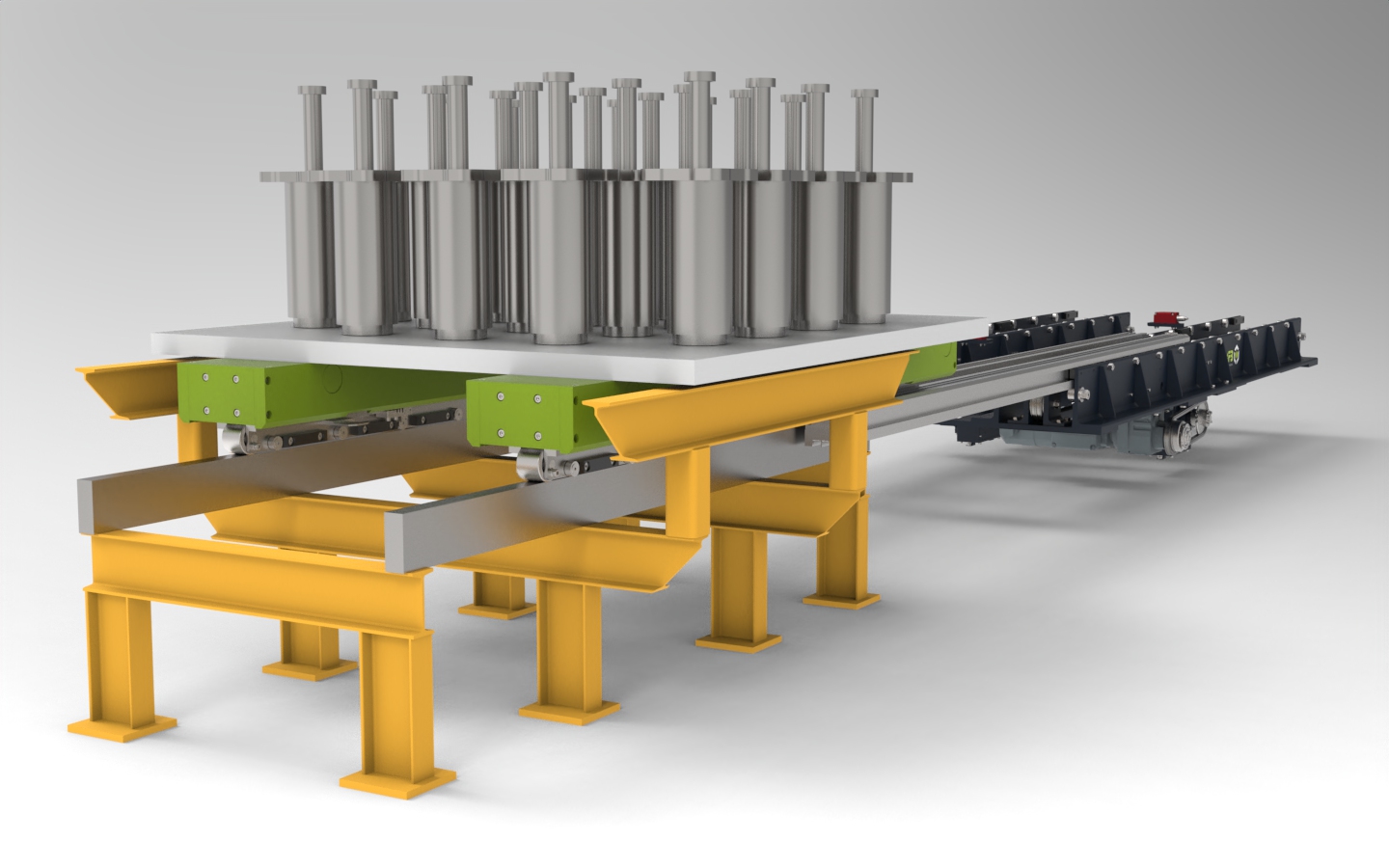

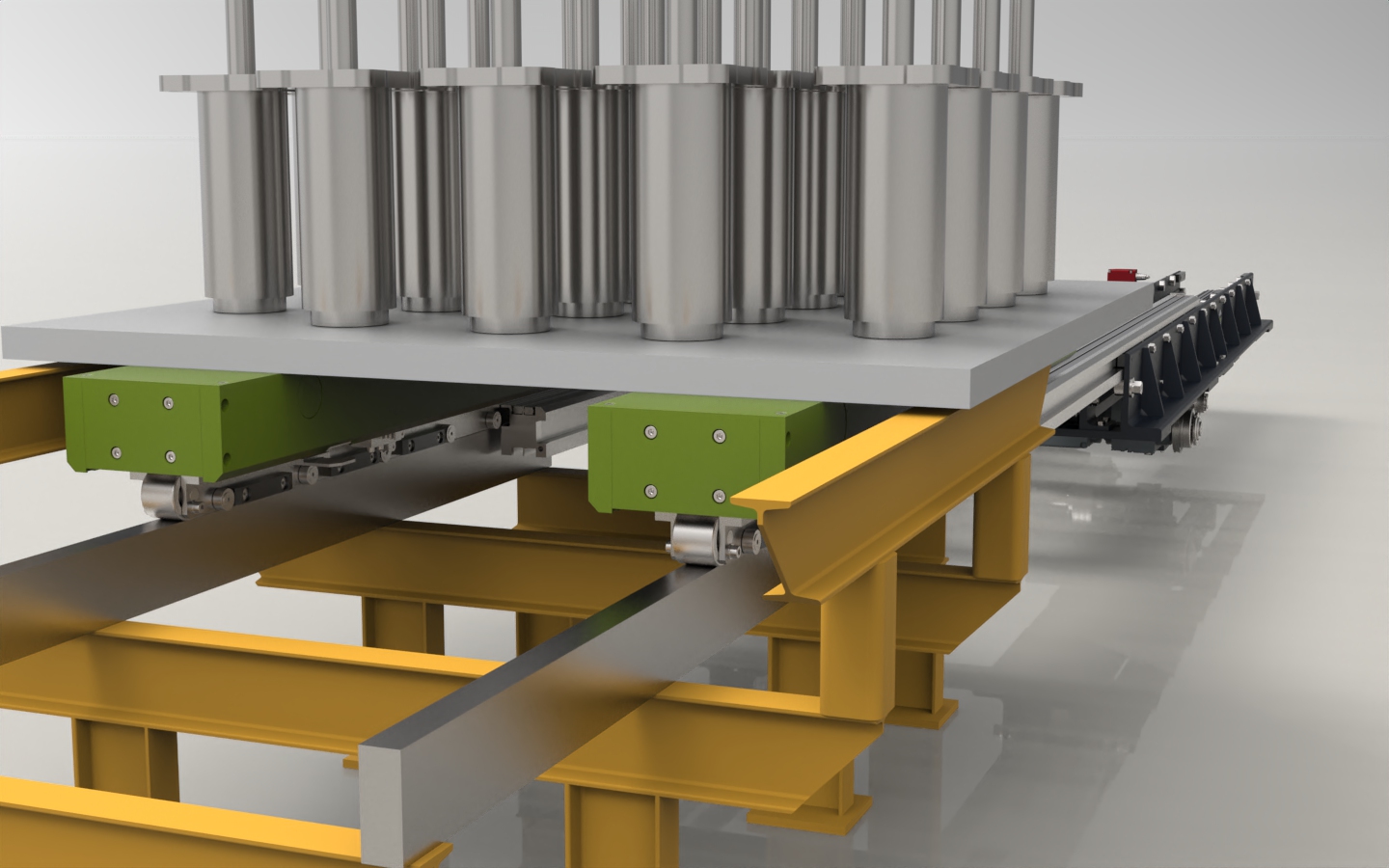

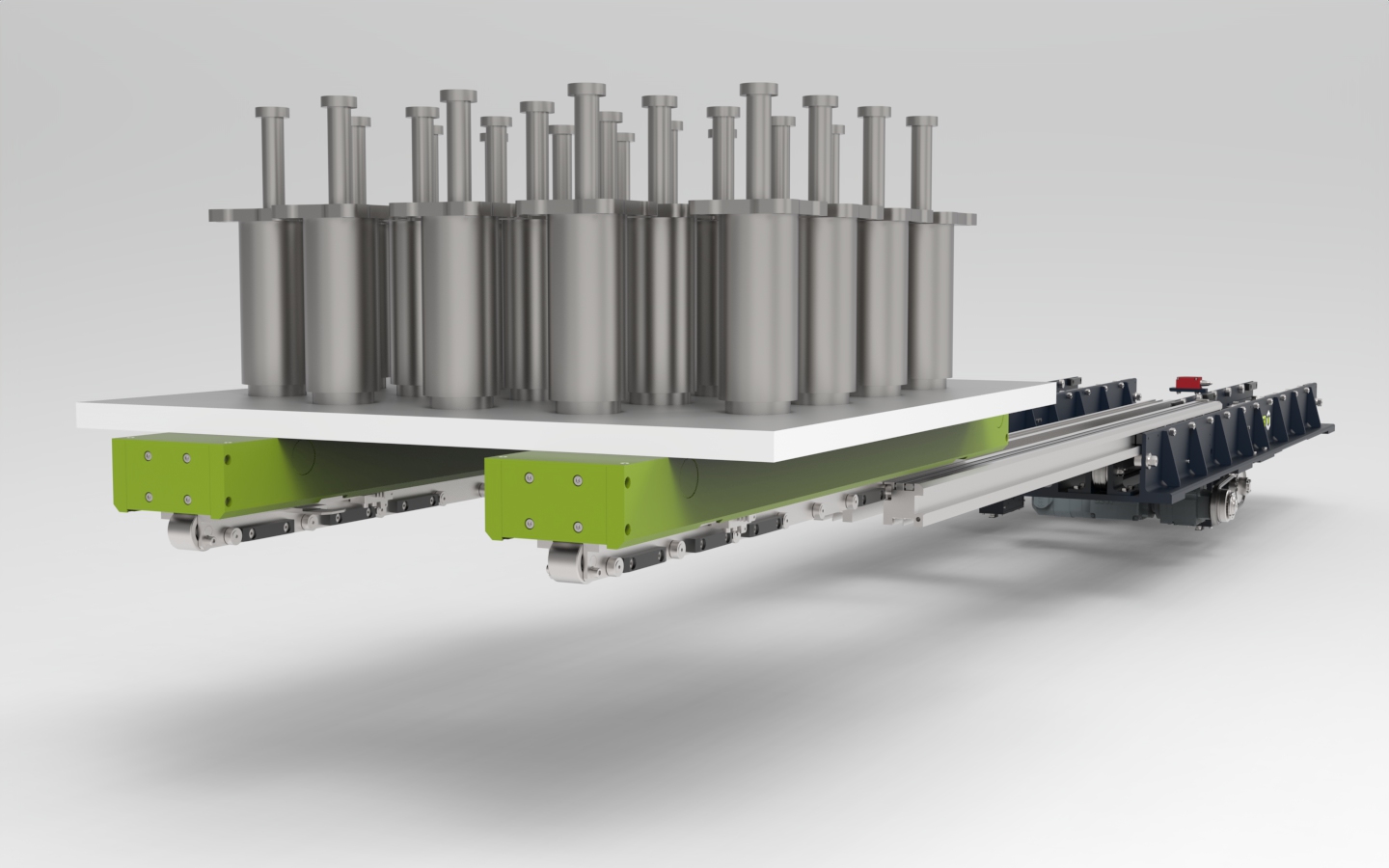

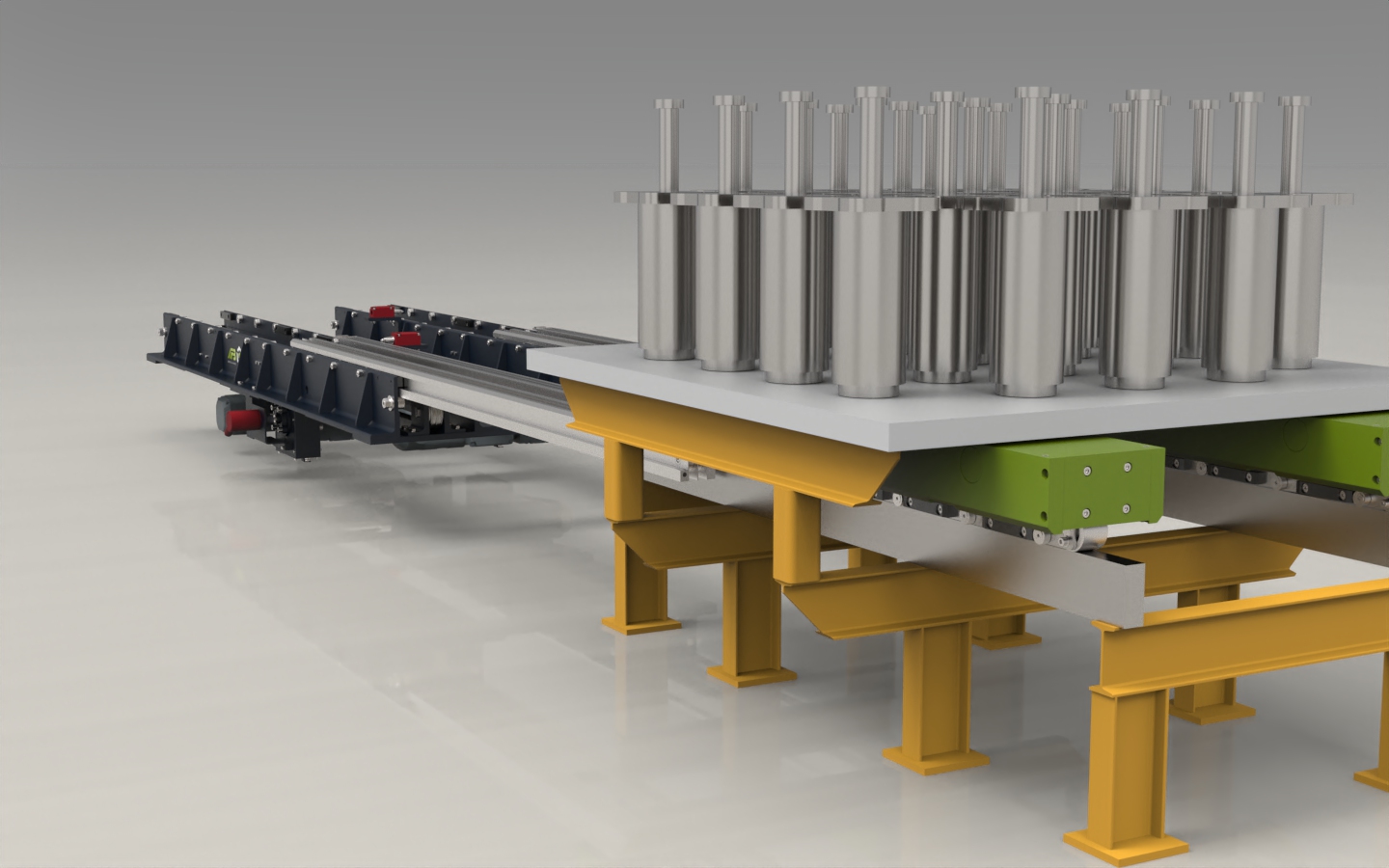

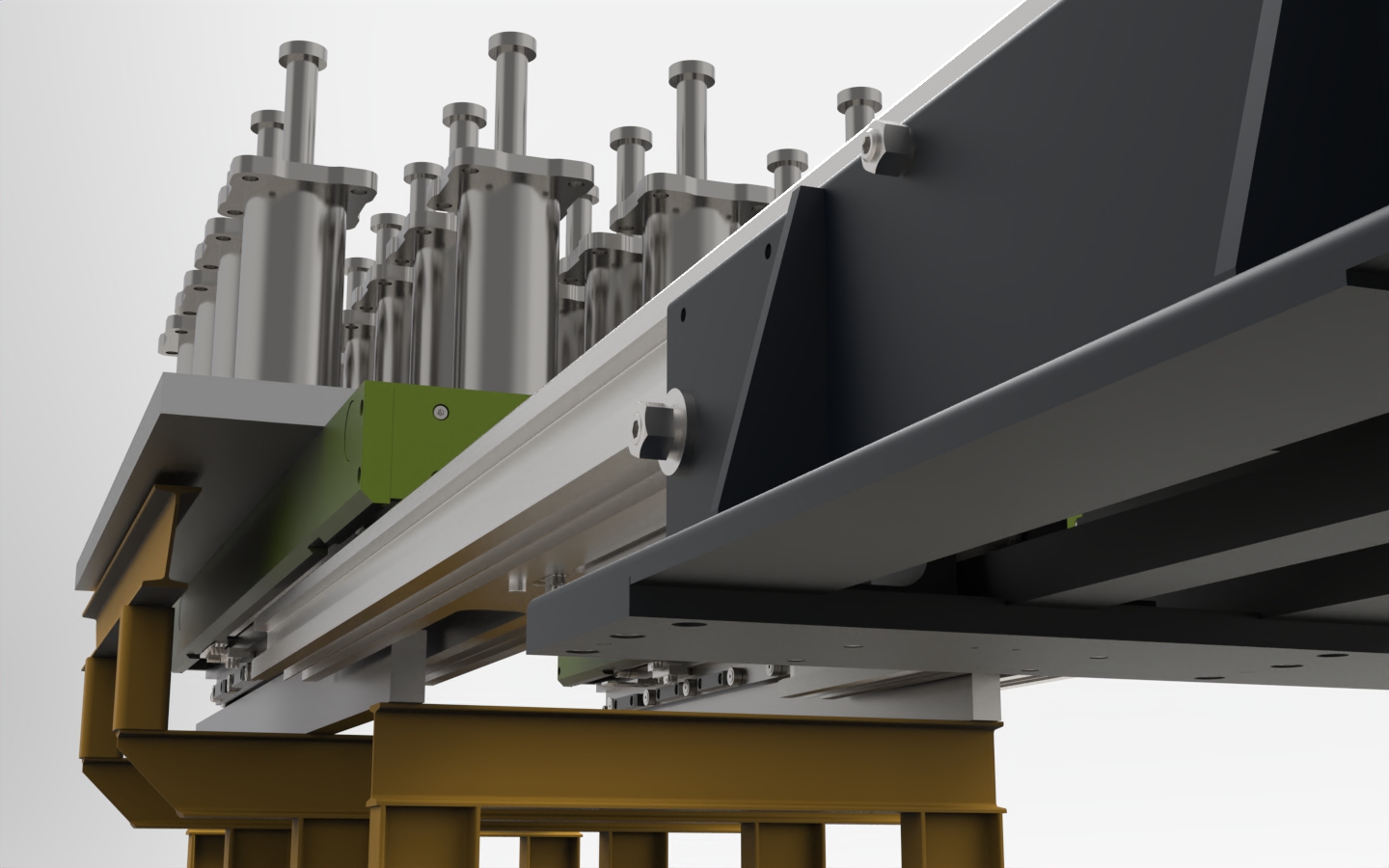

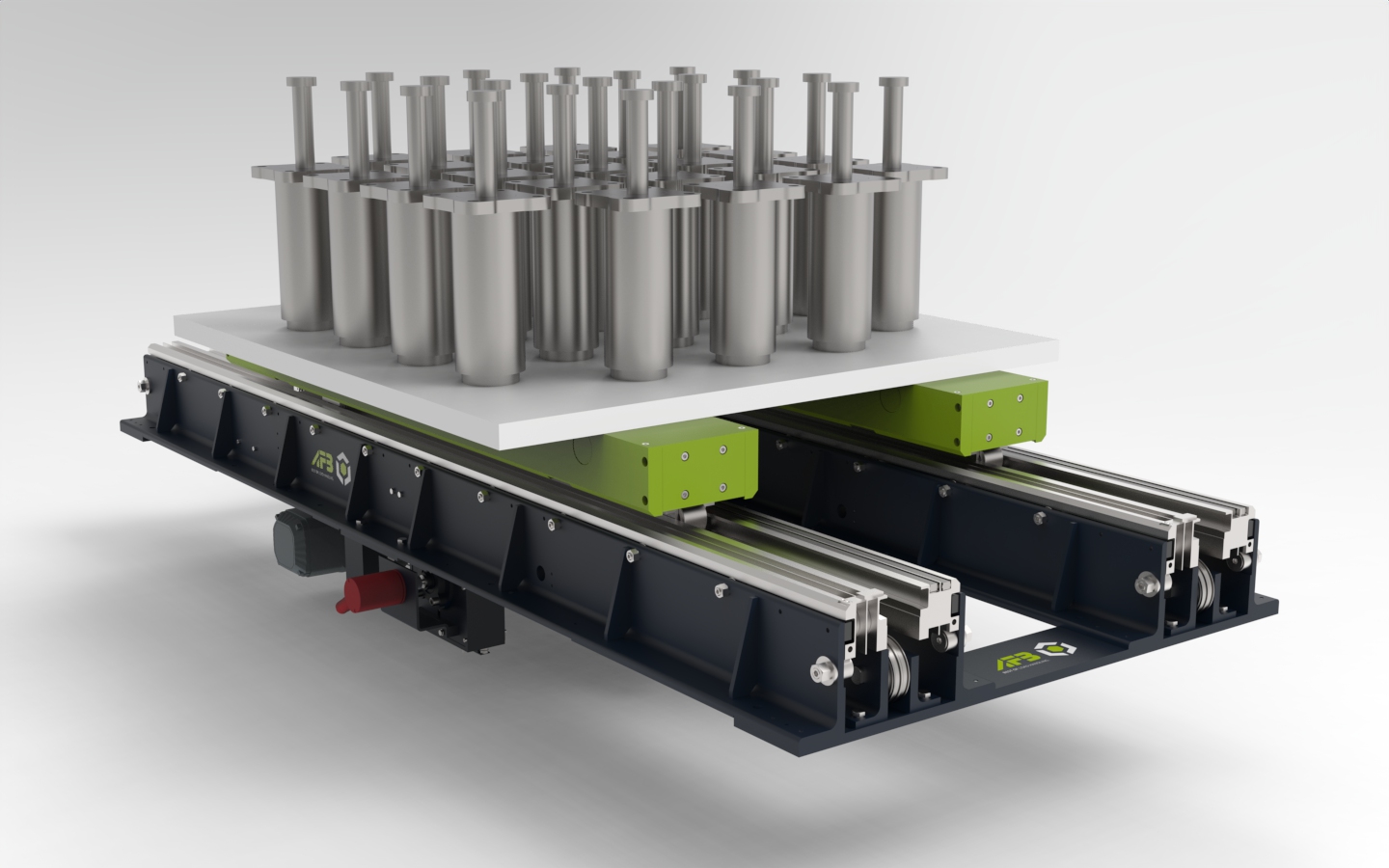

Reinraum und Brennprozess stellen hohe Anforderungen an die Handhabungstechnik. Für eine Anwendung, in der ungebrannte Isolatoren vollautomatisch zwischen einer Materialbereitstellung und mehreren Brennöfen transportiert werden, haben wir den Sonderteleskoptisch 150-210-2450 mit integriertem Obertischhub entwickelt. Der Teleskoptisch übernimmt den Ladungsträger an der Materialbereitstellung, hebt ihn schonend über das obere Gabelhubwerk an und fährt in die Brennofenposition. Dort positioniert er den Ladungsträger präzise vor dem geöffneten Ofen, übergibt ihn und zieht sich zurück. Nach Abschluss des Brennvorgangs entnimmt der Teleskoptisch den Ladeträger mit den fertig gebrannten Isolatoren und setzt ihn kontrolliert auf der Materialbereitstellung ab.

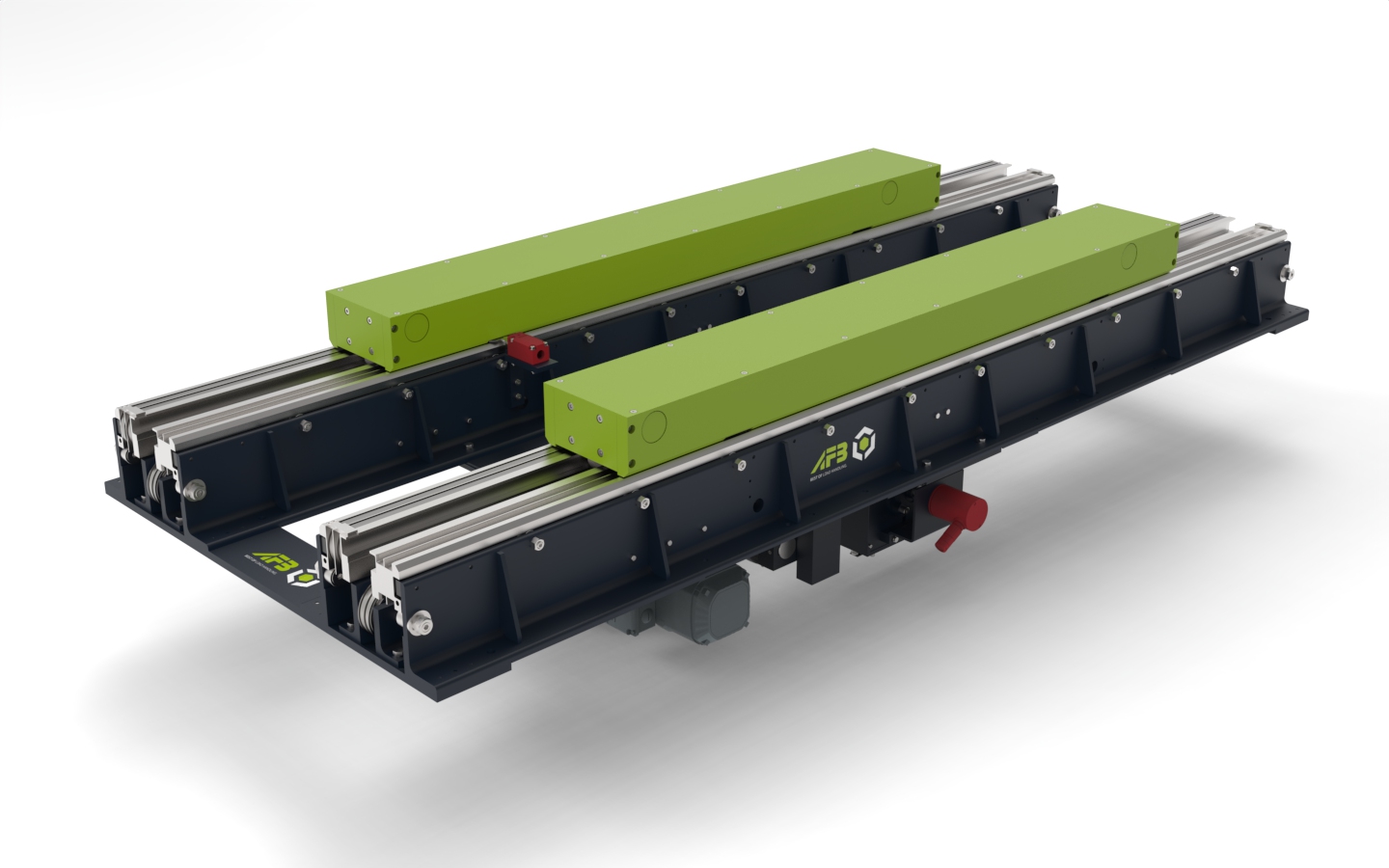

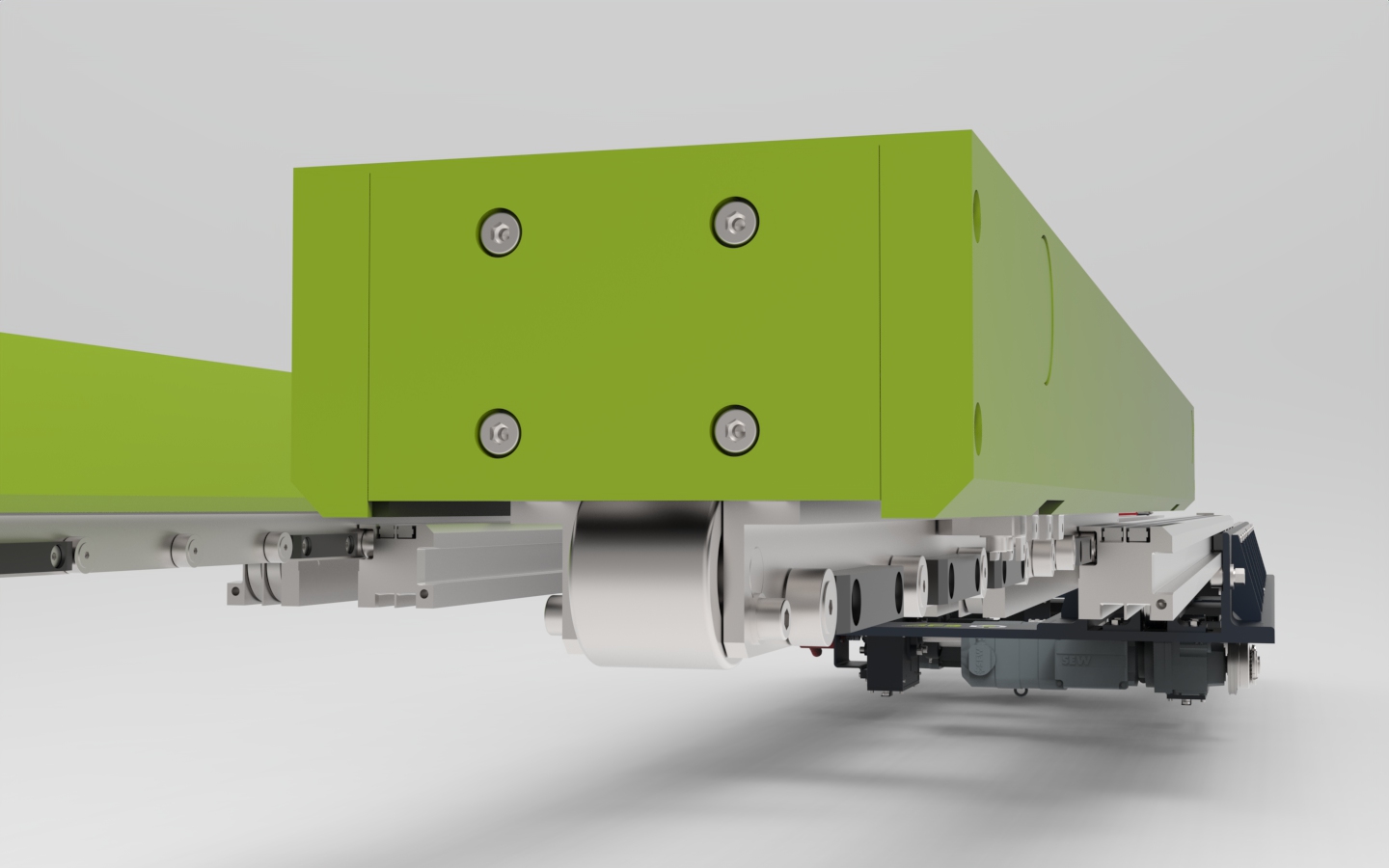

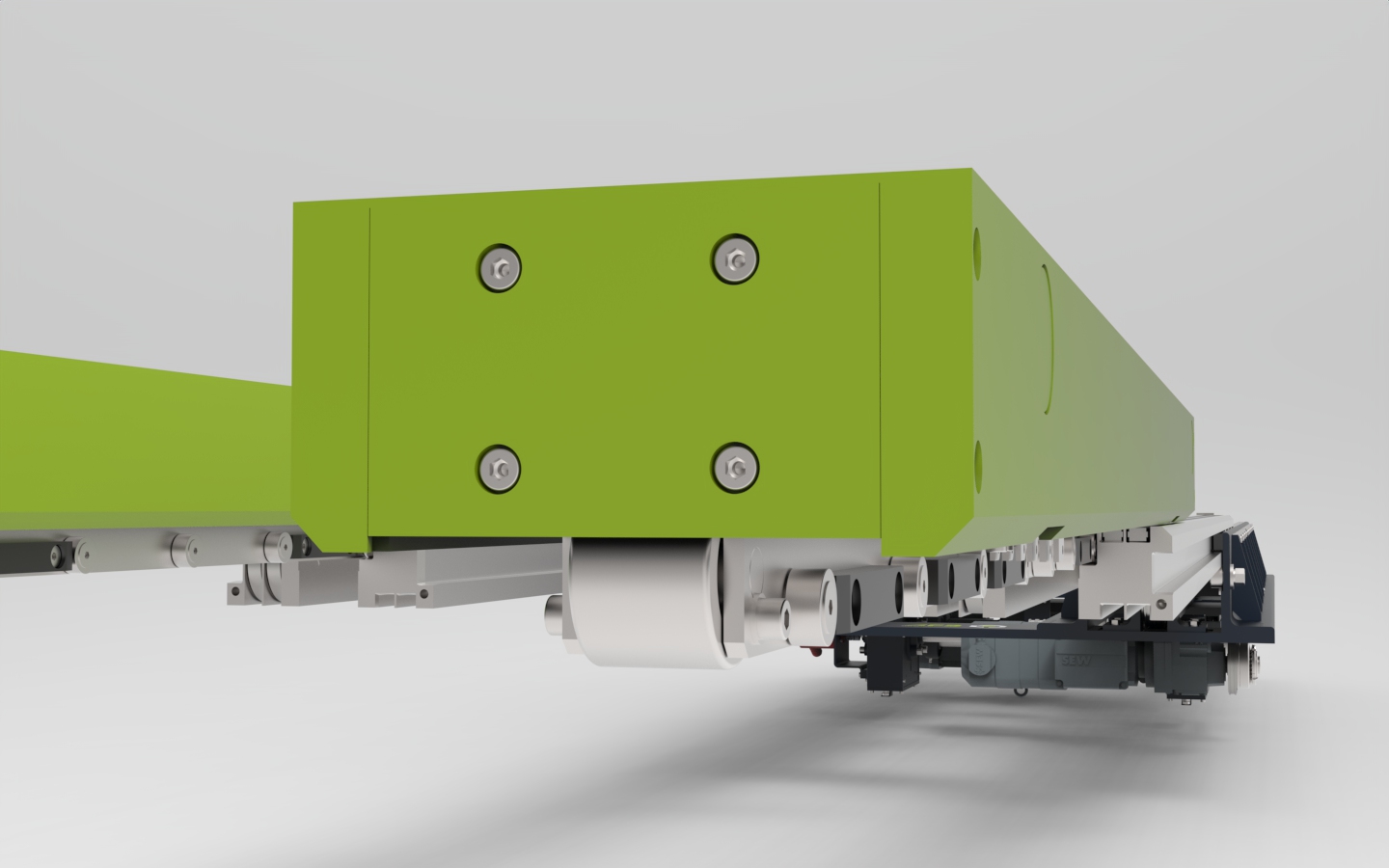

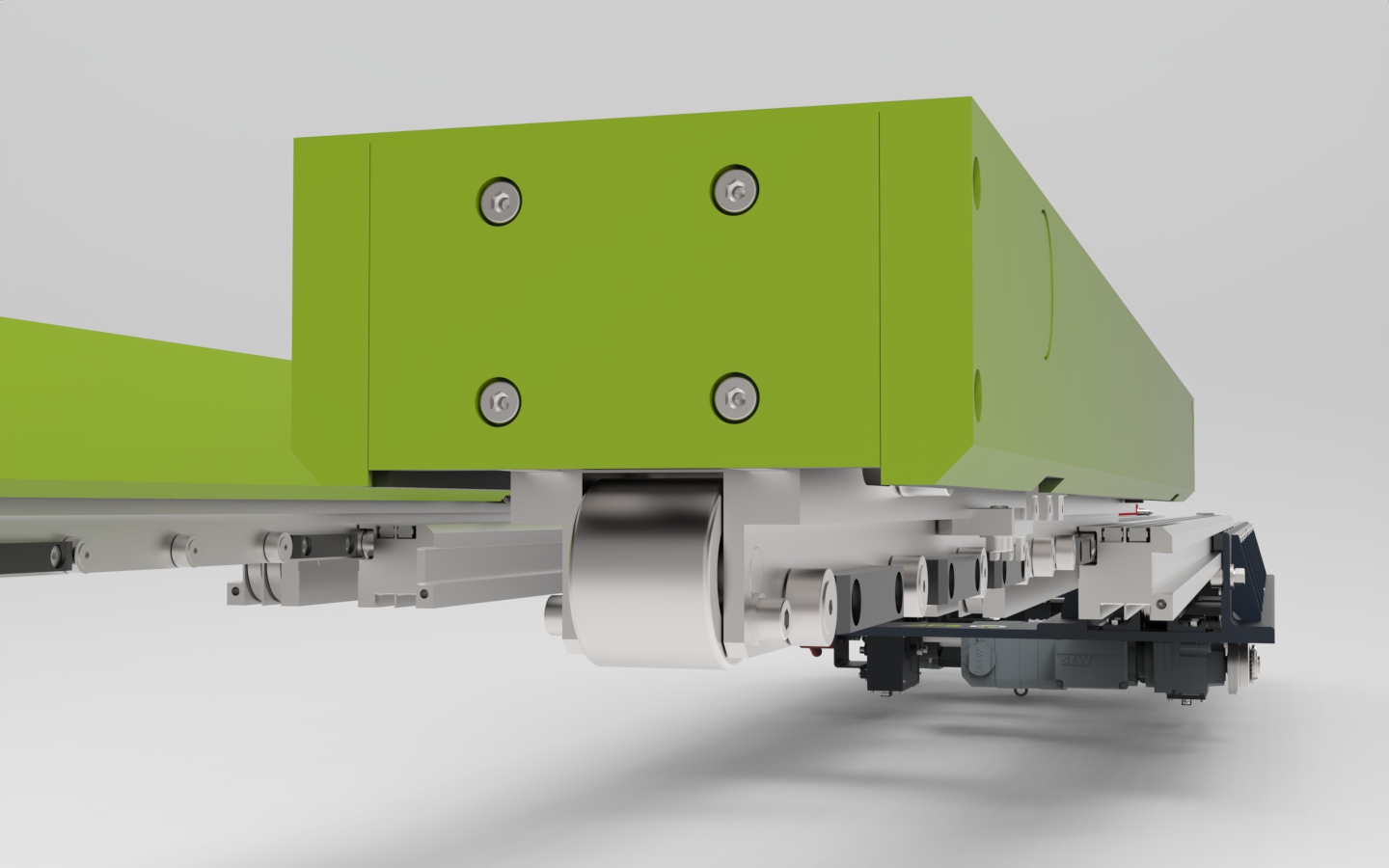

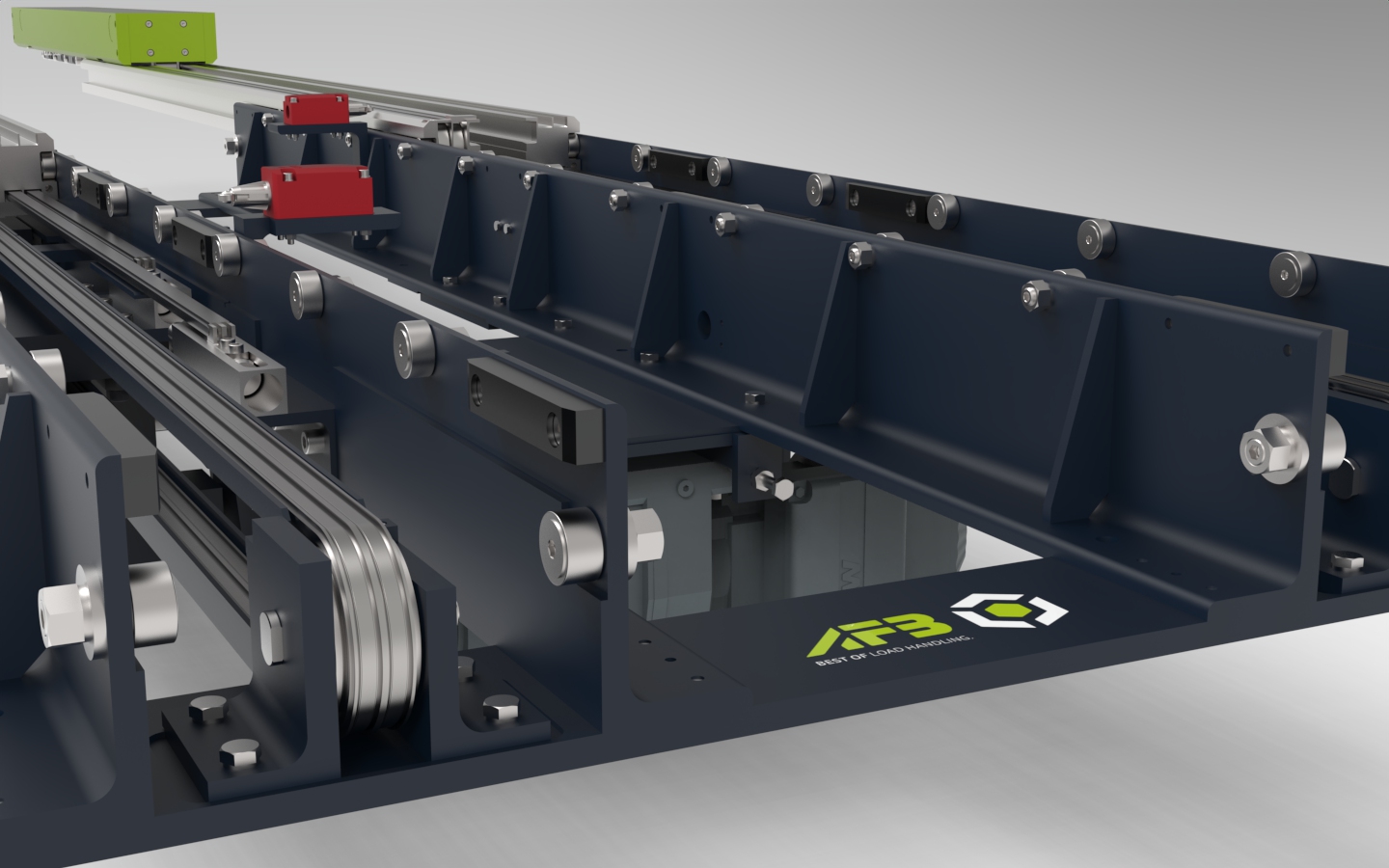

Obertisch mit integriertem Hub als konstruktive Kernentscheidung

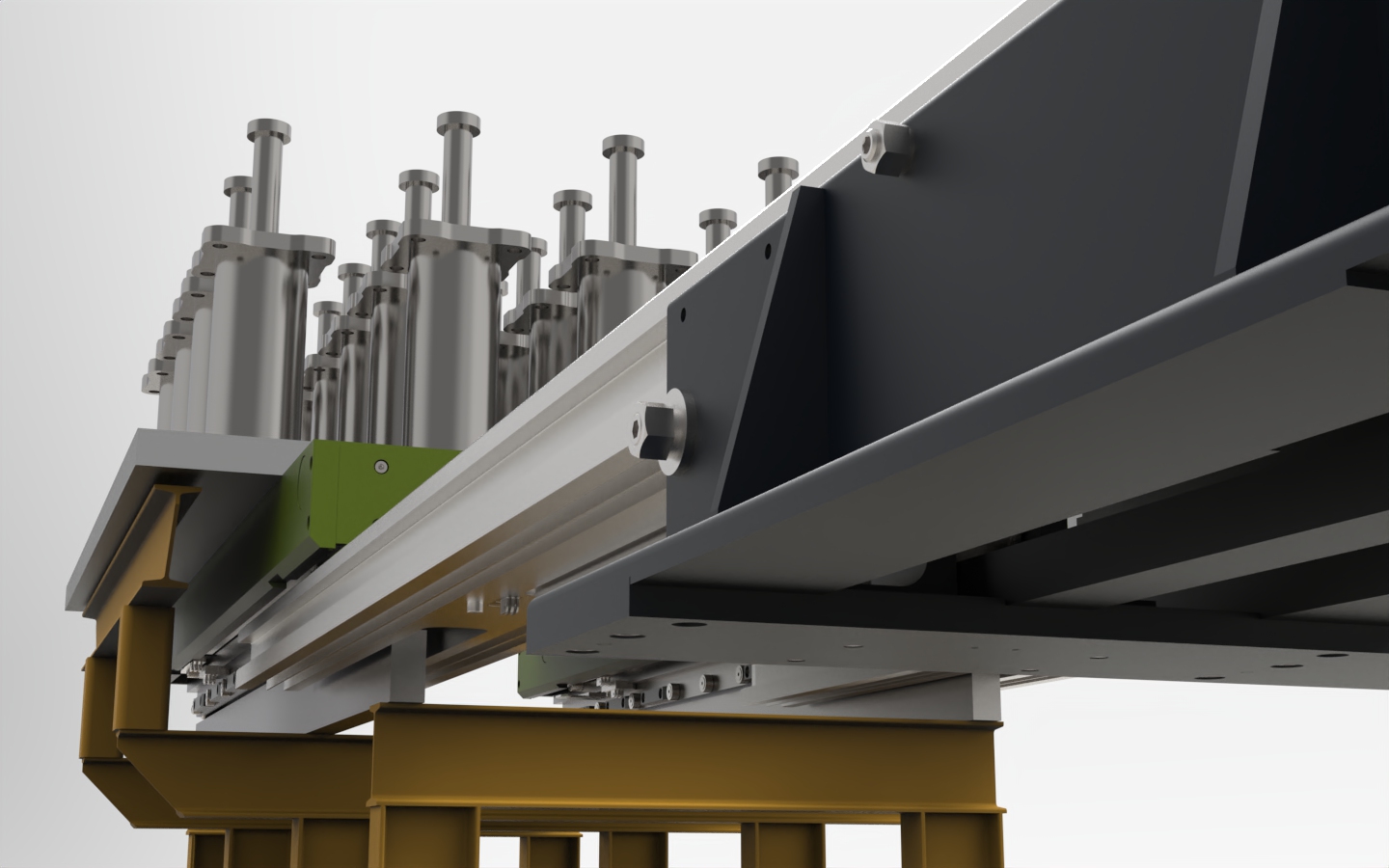

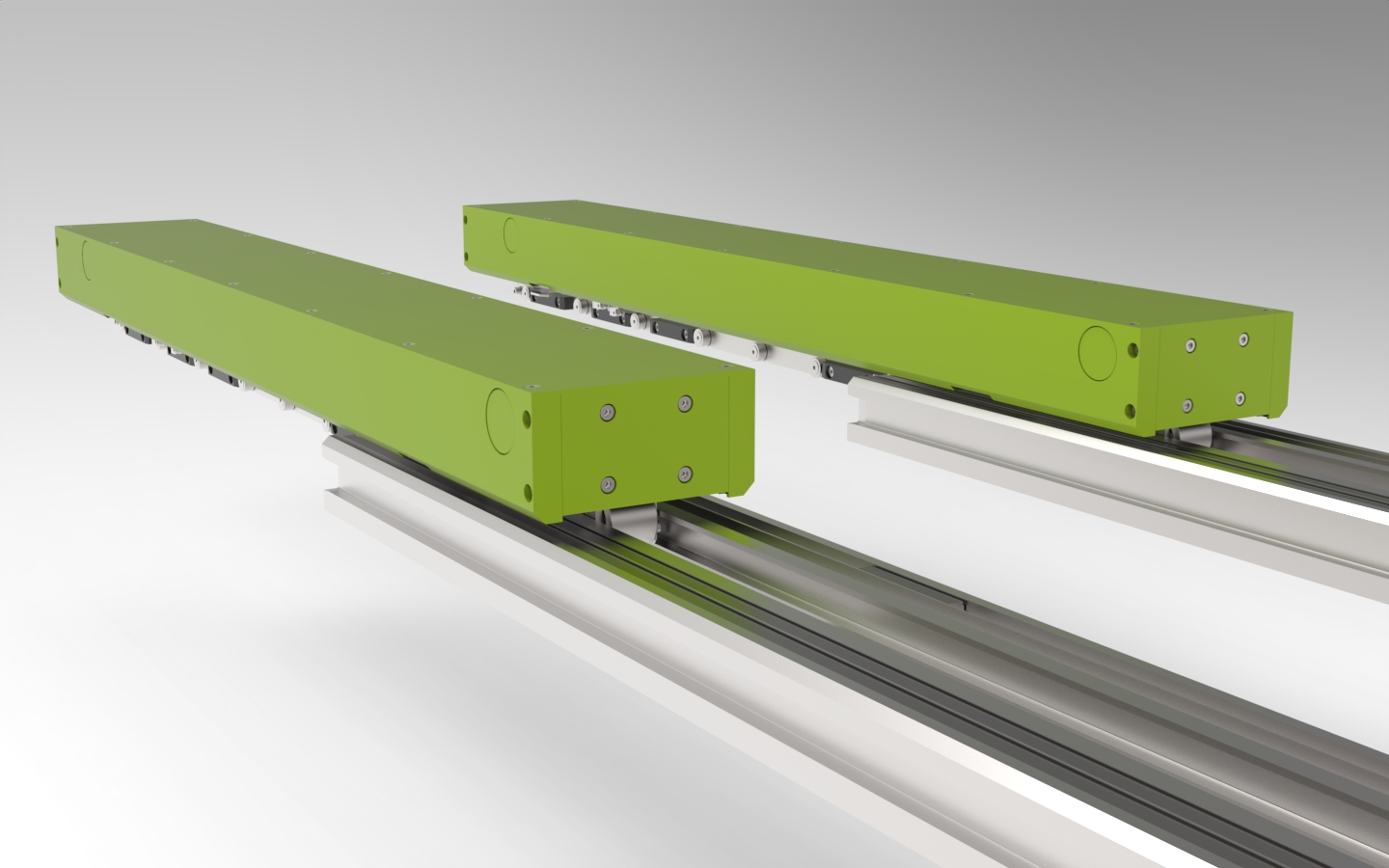

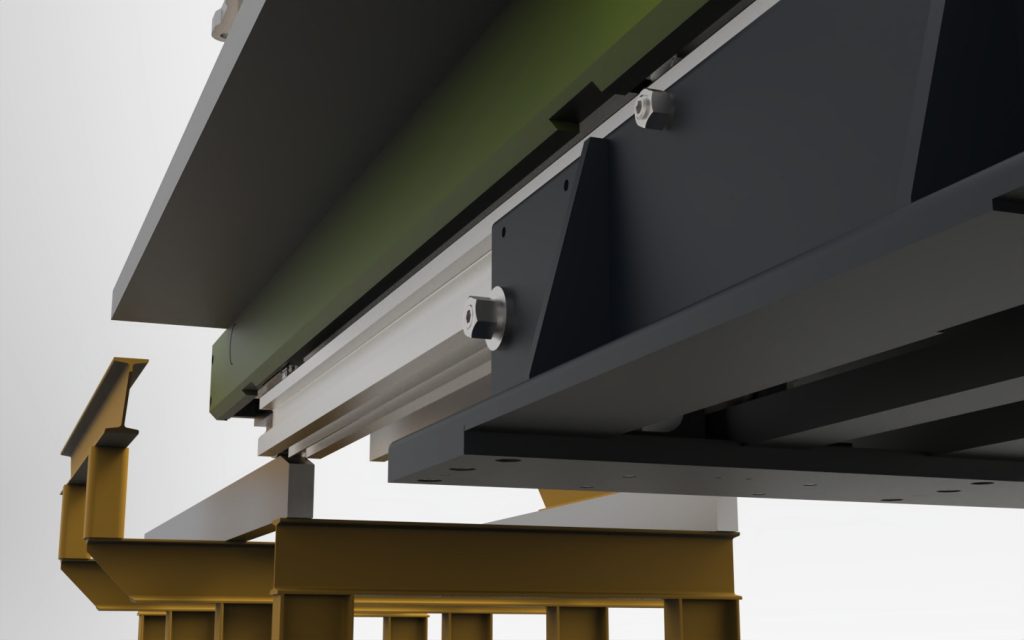

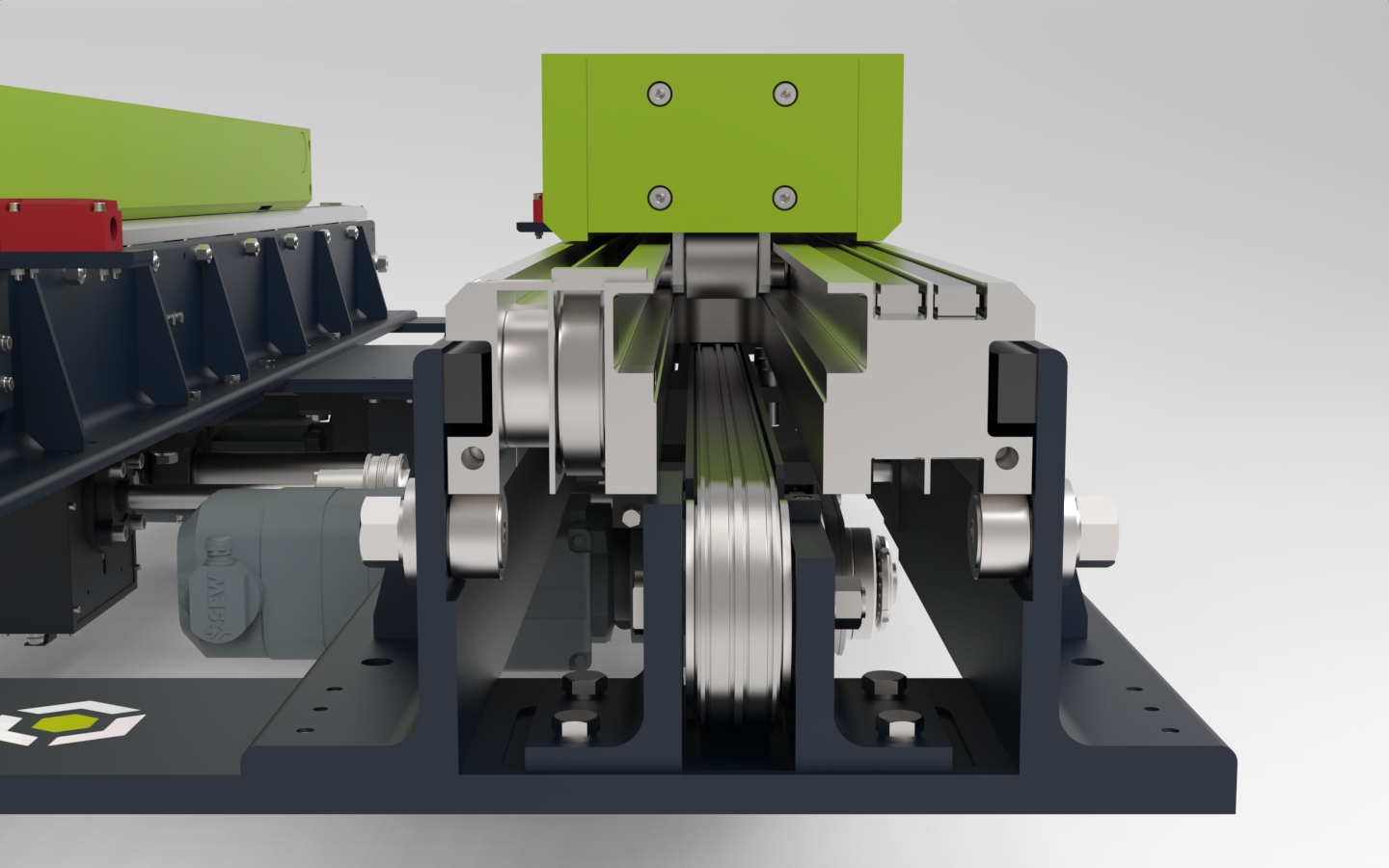

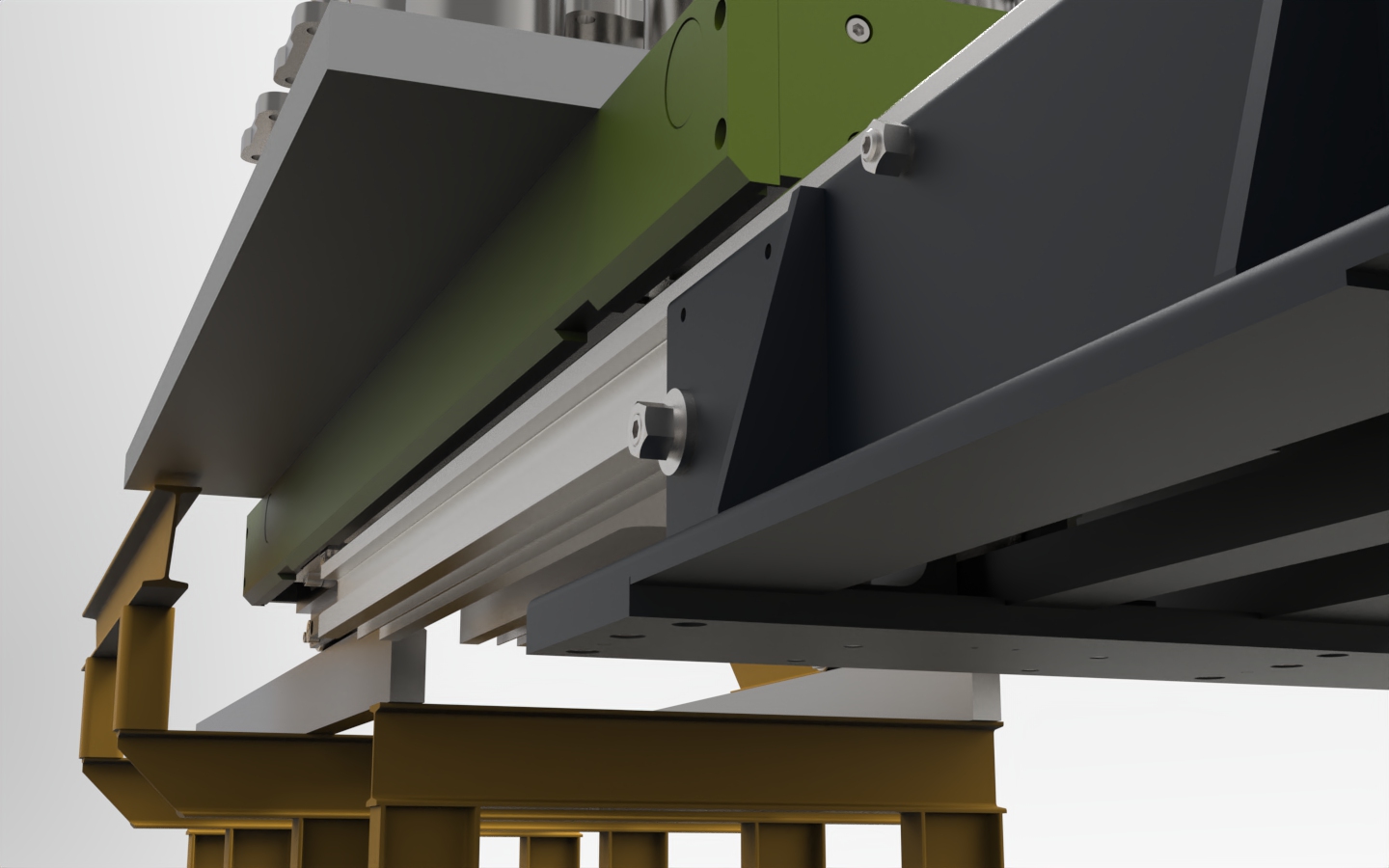

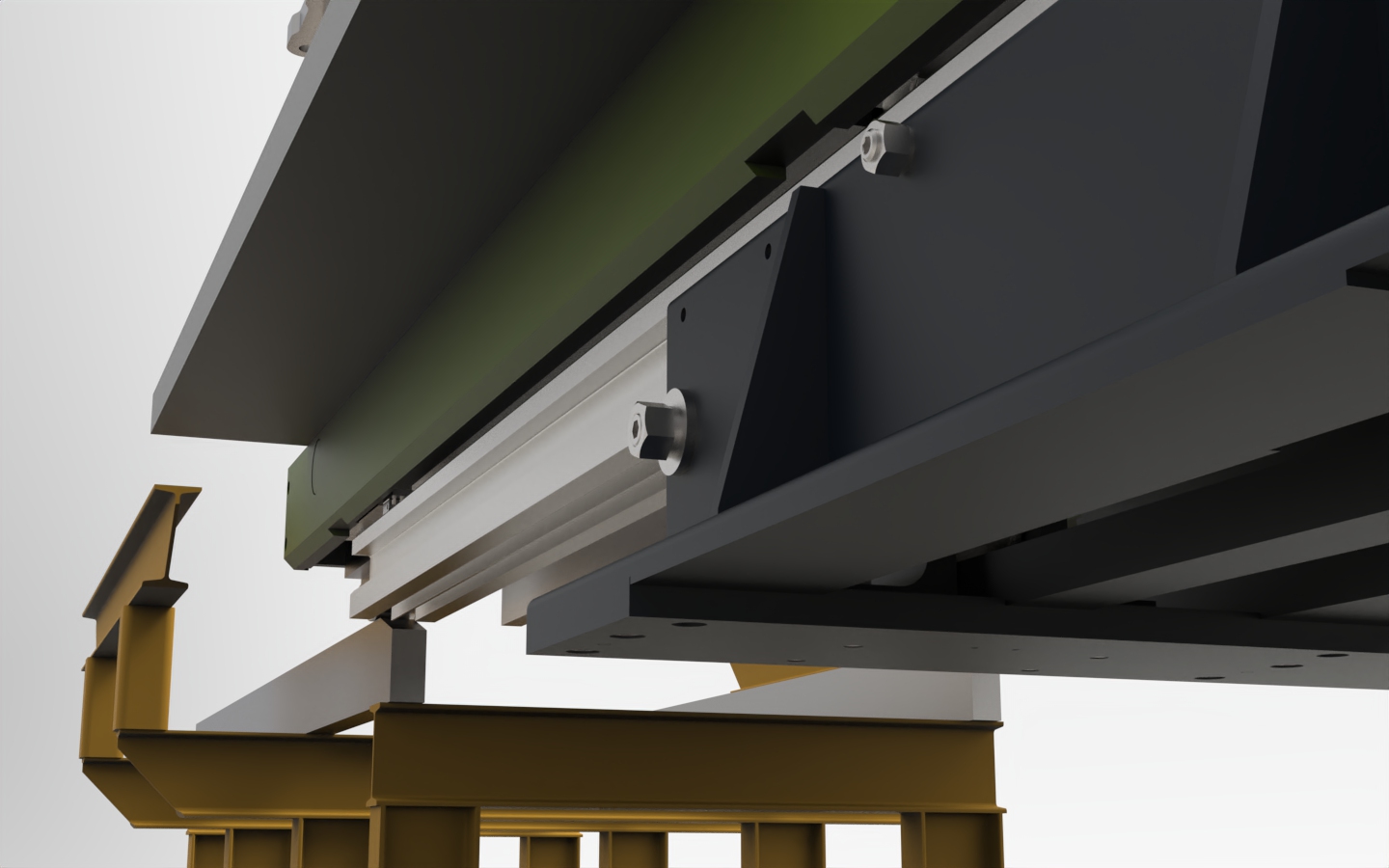

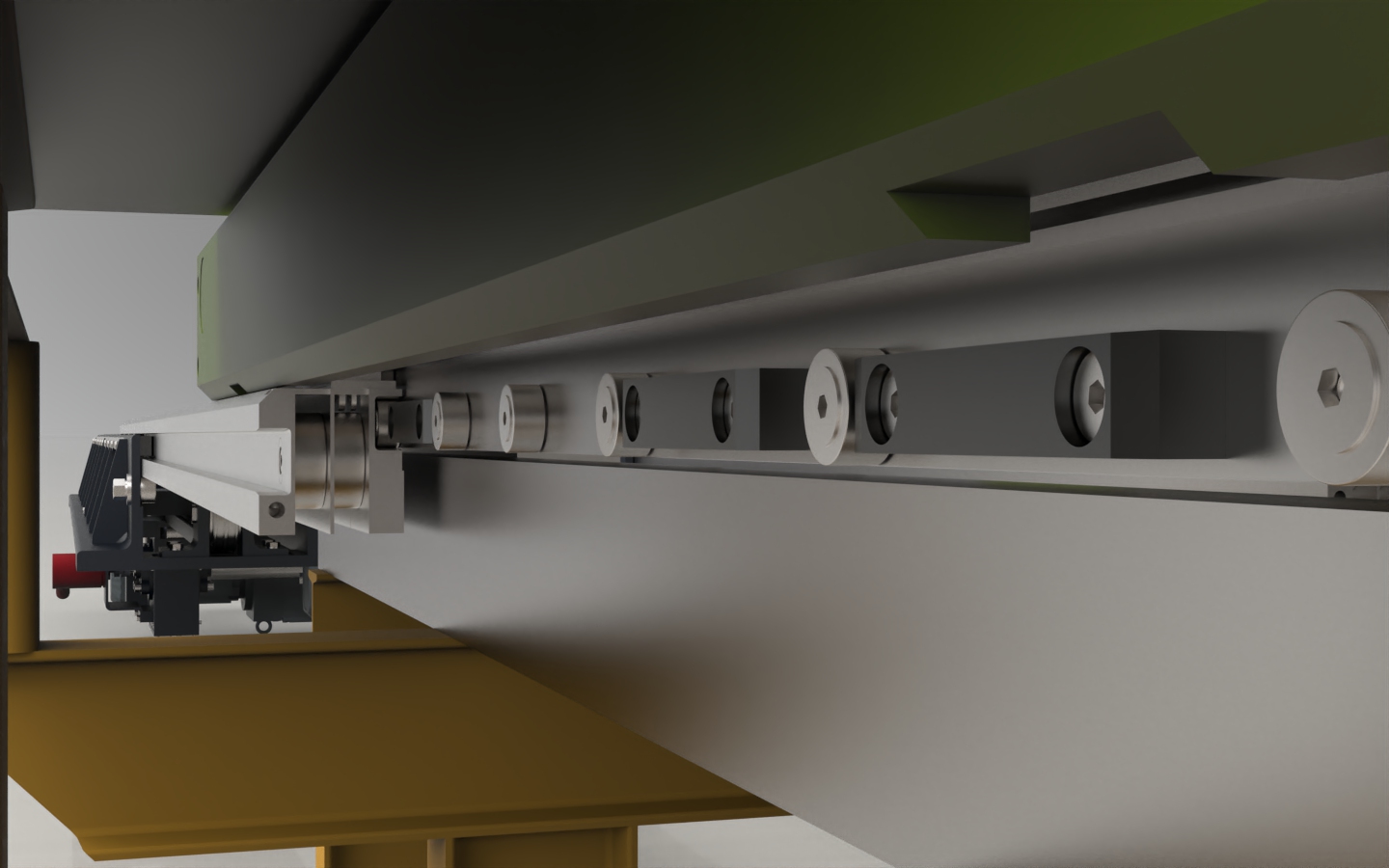

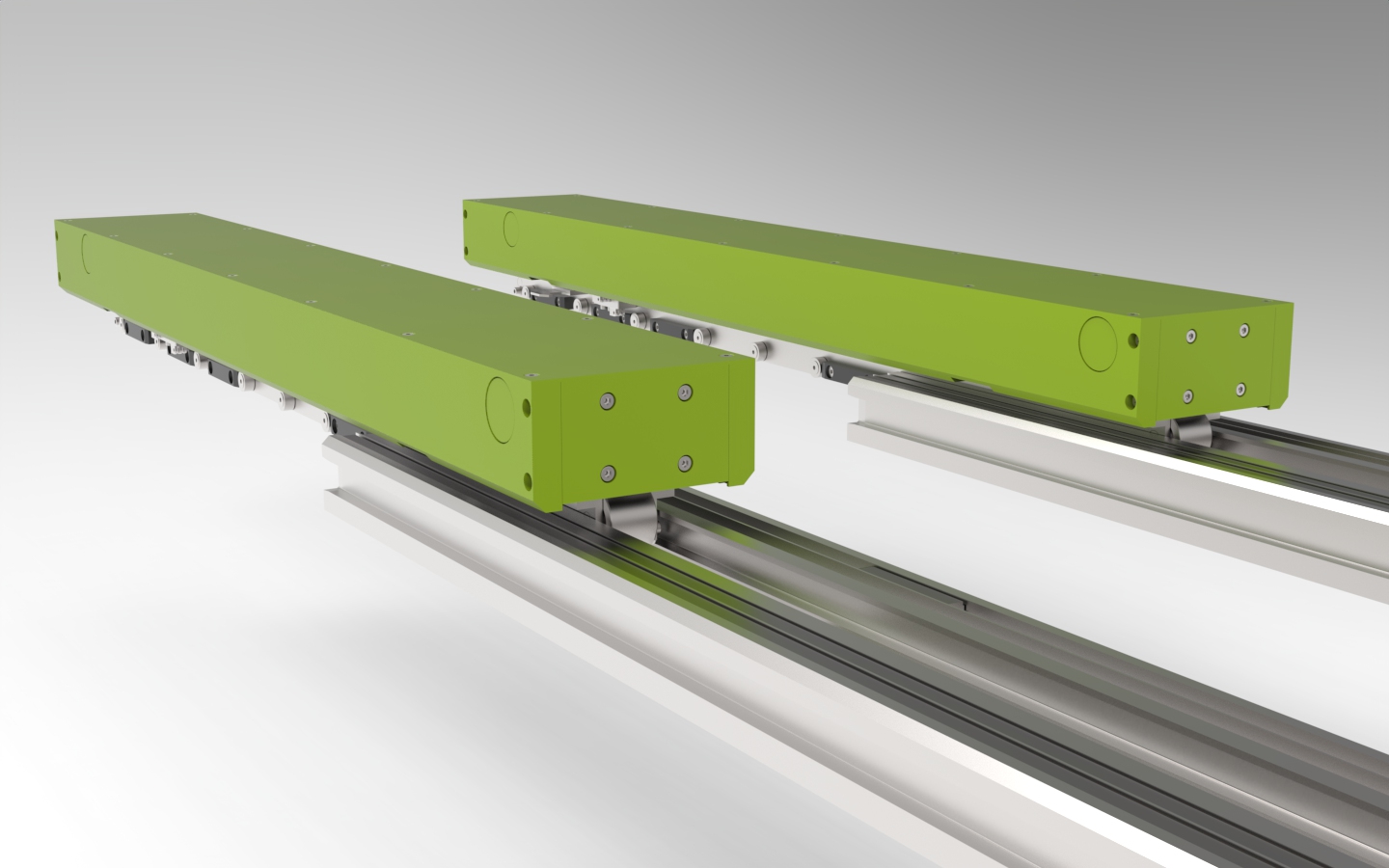

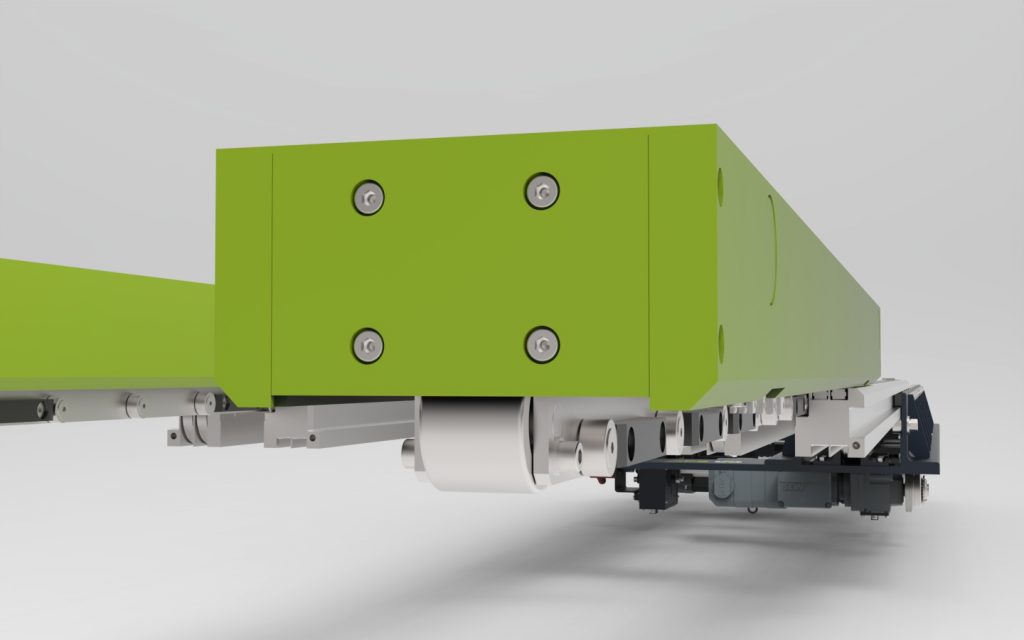

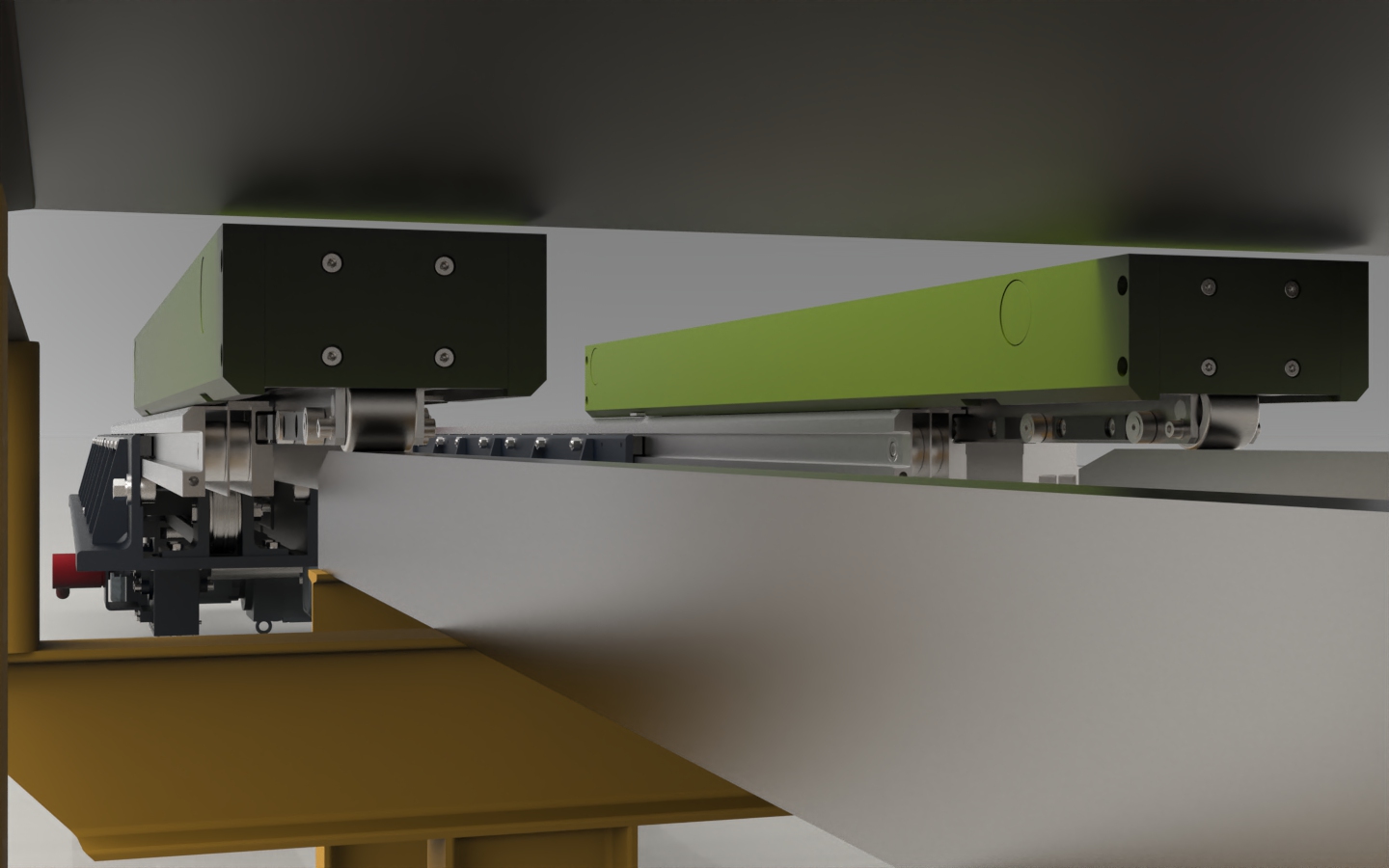

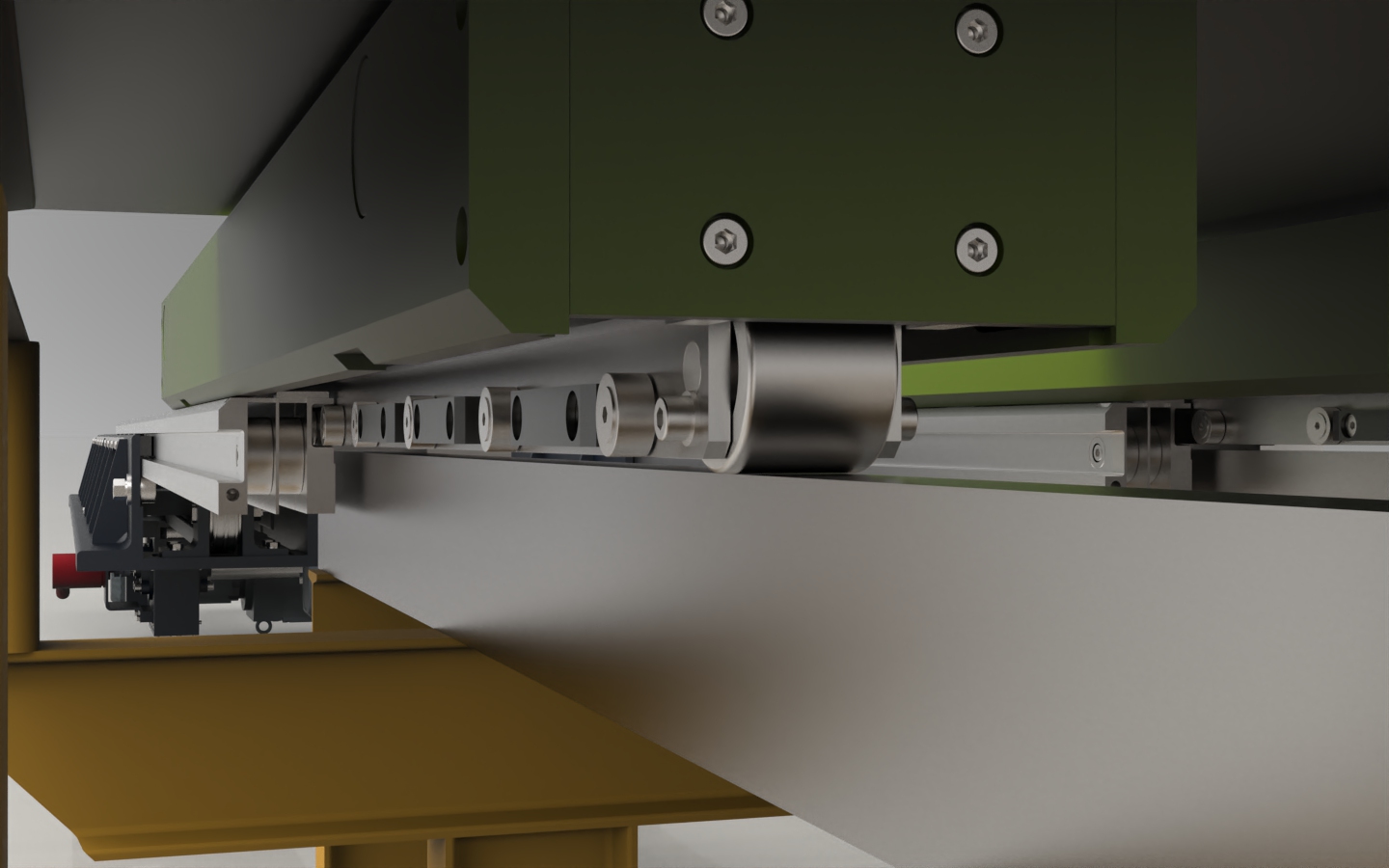

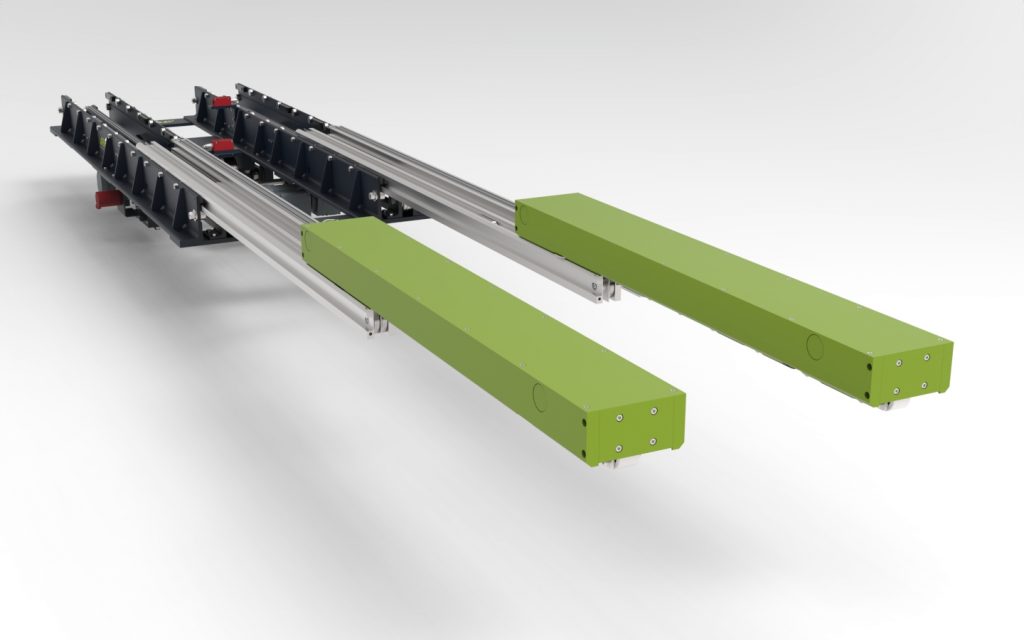

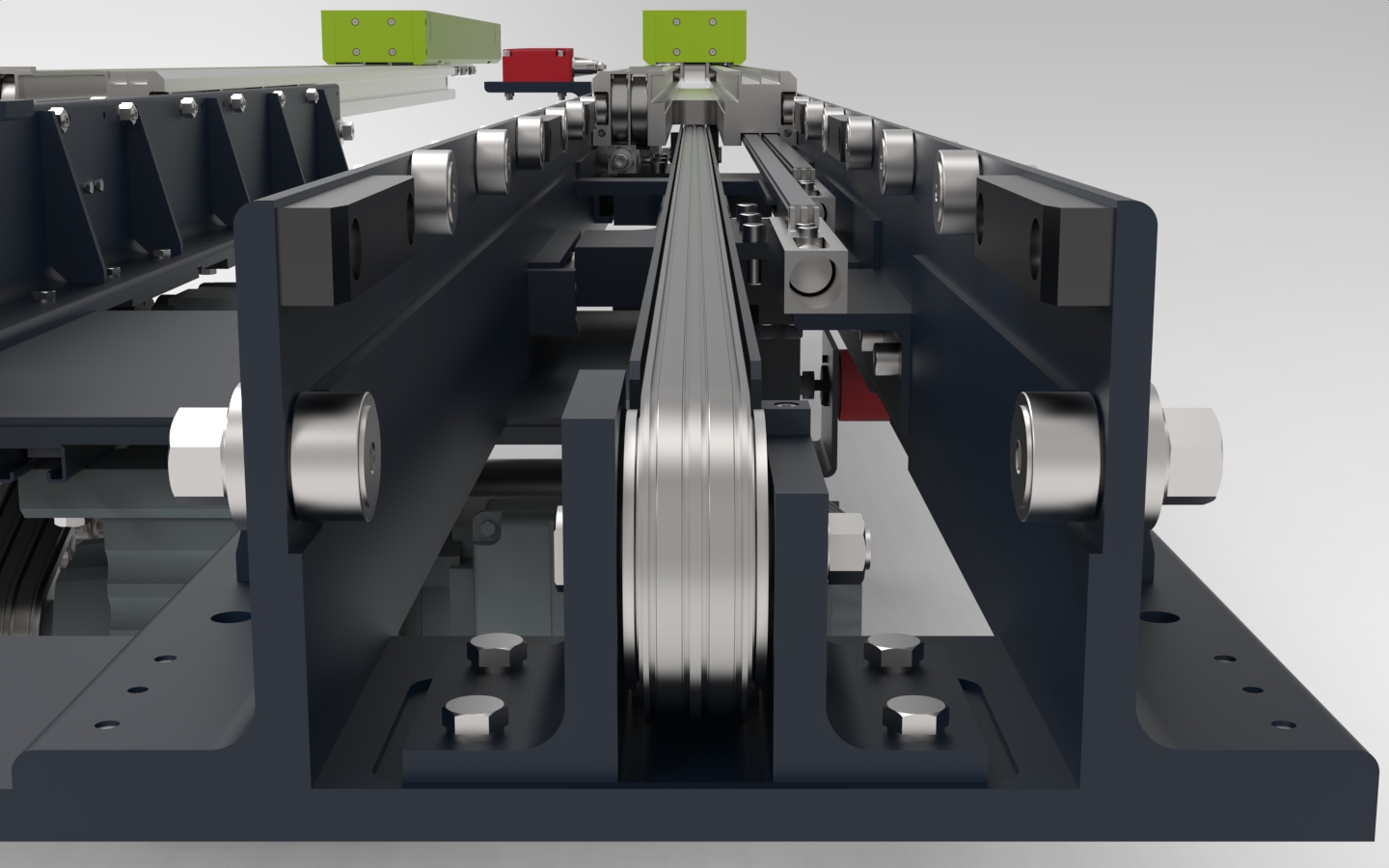

Der Teleskoptisch ist für die Aufnahme und Abgabe der Ladungsträger verantwortlich und auf einem Verfahrwagen installiert. Der Verfahrwagen dient hier als Bindeglied zwischen Materialbereitstellung und dem Ofen.. Der Obertisch wird beim Ausfahren von unten abgestützt.Die Durchbiegung wird somit stark reduziert und die Isolatoren können auf dem Ladungsträger lagesicher transportiert werden. Der integrierte Obertischhub übernimmt die Hubfunktion direkt am Teleskoptisch, sodass der Verfahrwagen keine eigene Hubeinheit benötigt. Das Ausheben der Ladung erfolgt vollständig über den Obertischhub des Sonderteleskoptischs.

Reinraumtauglichkeit und Prozesssicherheit im Dauerbetrieb

Der Einsatz im Reinraum stellt besondere Anforderungen an Materialauswahl, Oberflächenbehandlung und Emissionsverhalten der Anlage. Unser Sonderteleskoptisch 150-210-2450 wurde für genau diese Bedingungen ausgelegt und arbeitet vollautomatisch im laufenden Betrieb. Die Übergabeprozesse an der Materialbereitstellung und am Brennofen laufen reproduzierbar und taktsicher ab, was eine gleichbleibend hohe Prozessqualität sicherstellt. Die Anlage fügt sich nahtlos in die bestehende Automatisierungsstruktur ein und ist auf den Dauerbetrieb ausgelegt.

Sie planen ein ähnliches Projekt oder haben konkrete Anforderungen an den Einsatz von Teleskoptischen im Reinraum oder in thermischen Prozessen? Sprechen Sie unser Verkaufsteam an. Wir beraten Sie gerne und entwickeln gemeinsam mit Ihnen die passende Lösung für Ihre Anwendung.

Technische Daten:

• Nutzlast: 1.200 kg

• Ausfahrweg: 3.000 + 50 mm

• Obertischlänge: 1.550 mm

• Gerätelänge: 2.450 mm

• Hubhöhe: 50 mm

• Hubzeit: ca. 4 s

• Geschwindigkeit Teleskoptisch (beladen / unbeladen): 5 / 5 m/min

• Beschleunigung Teleskoptisch (beladen / unbeladen): 0,25 / 0,25 m/s2

• Eigengewicht: ca. 1.337 kg
