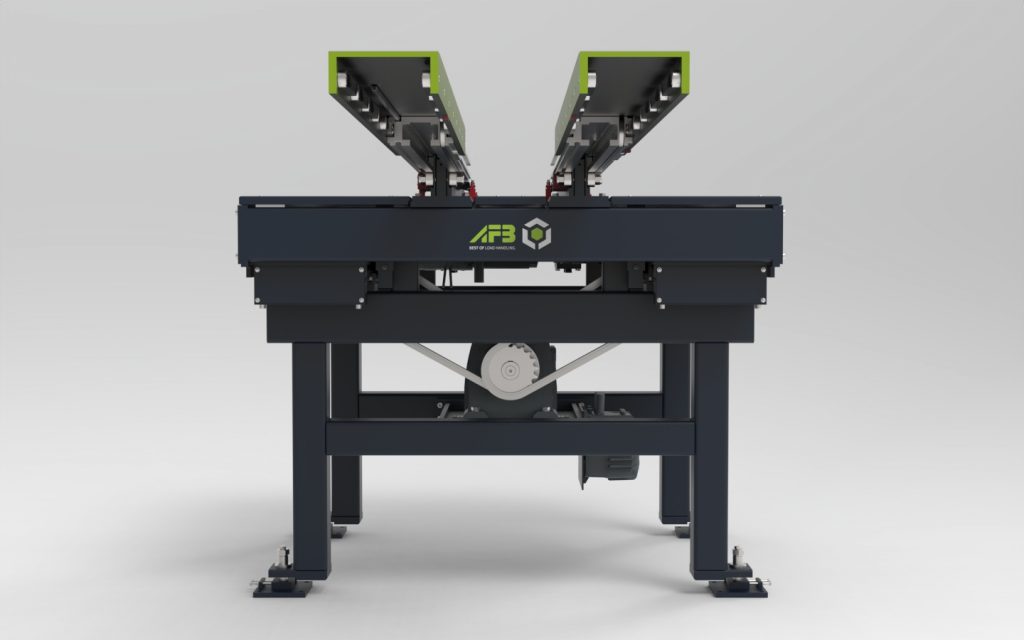

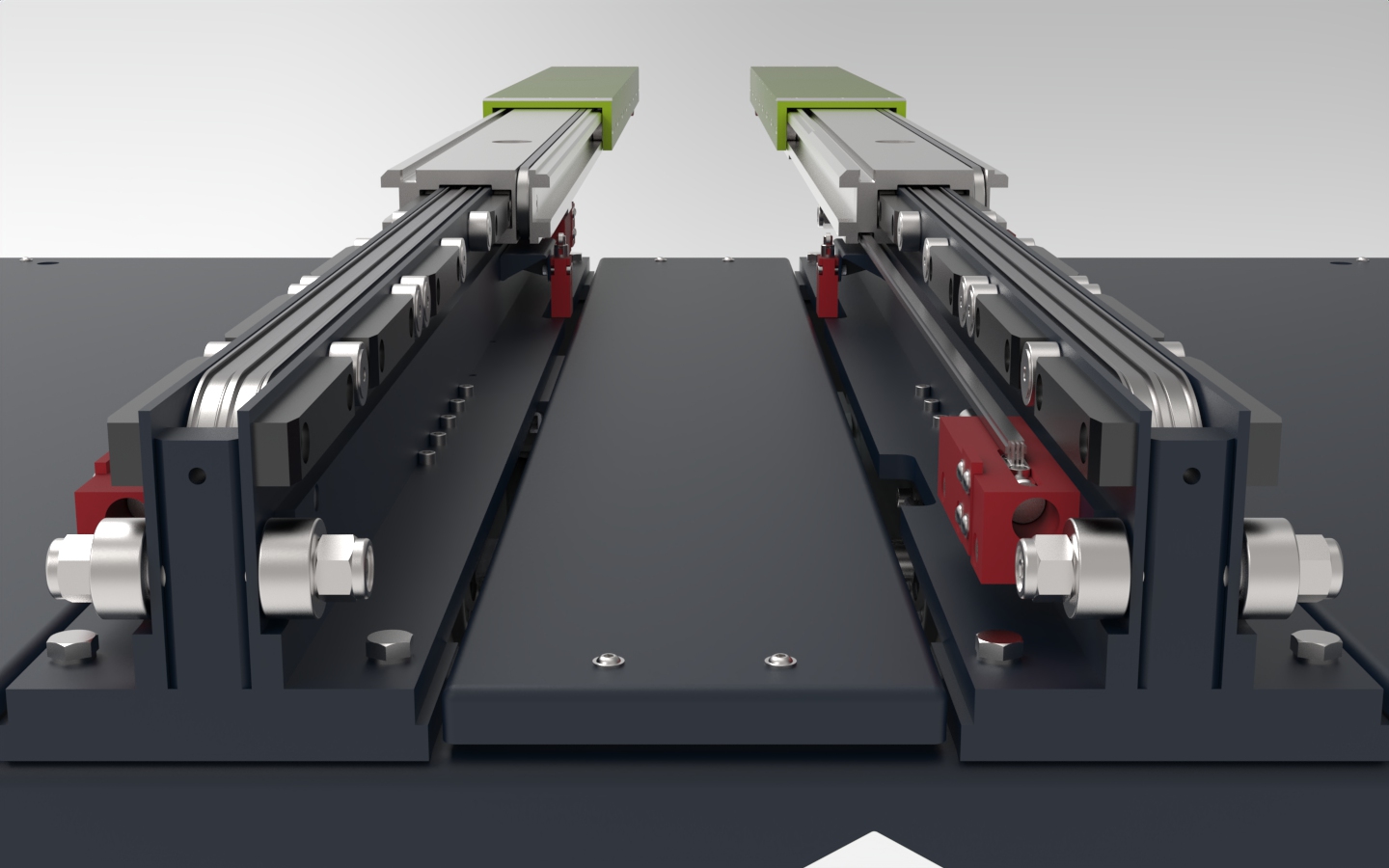

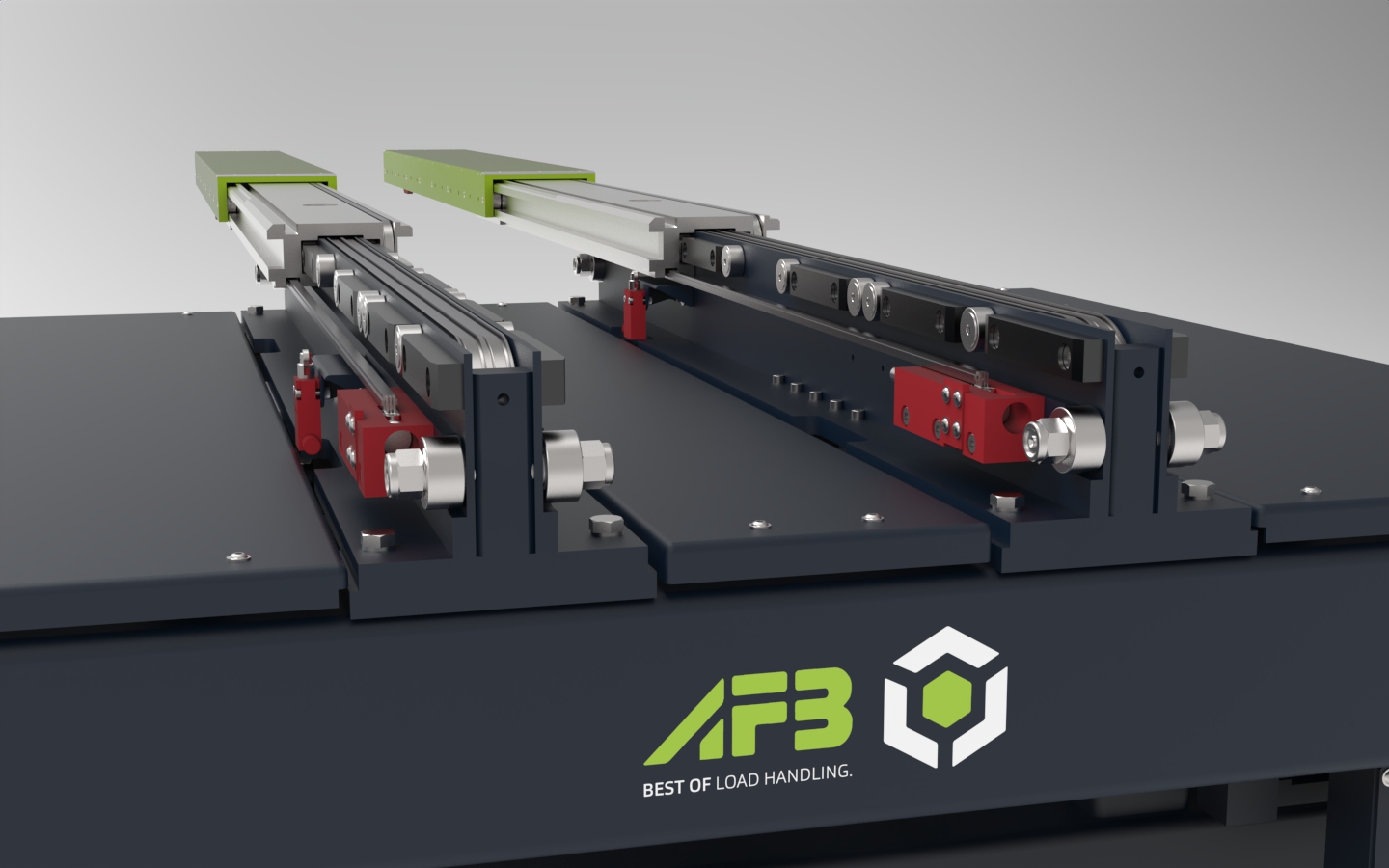

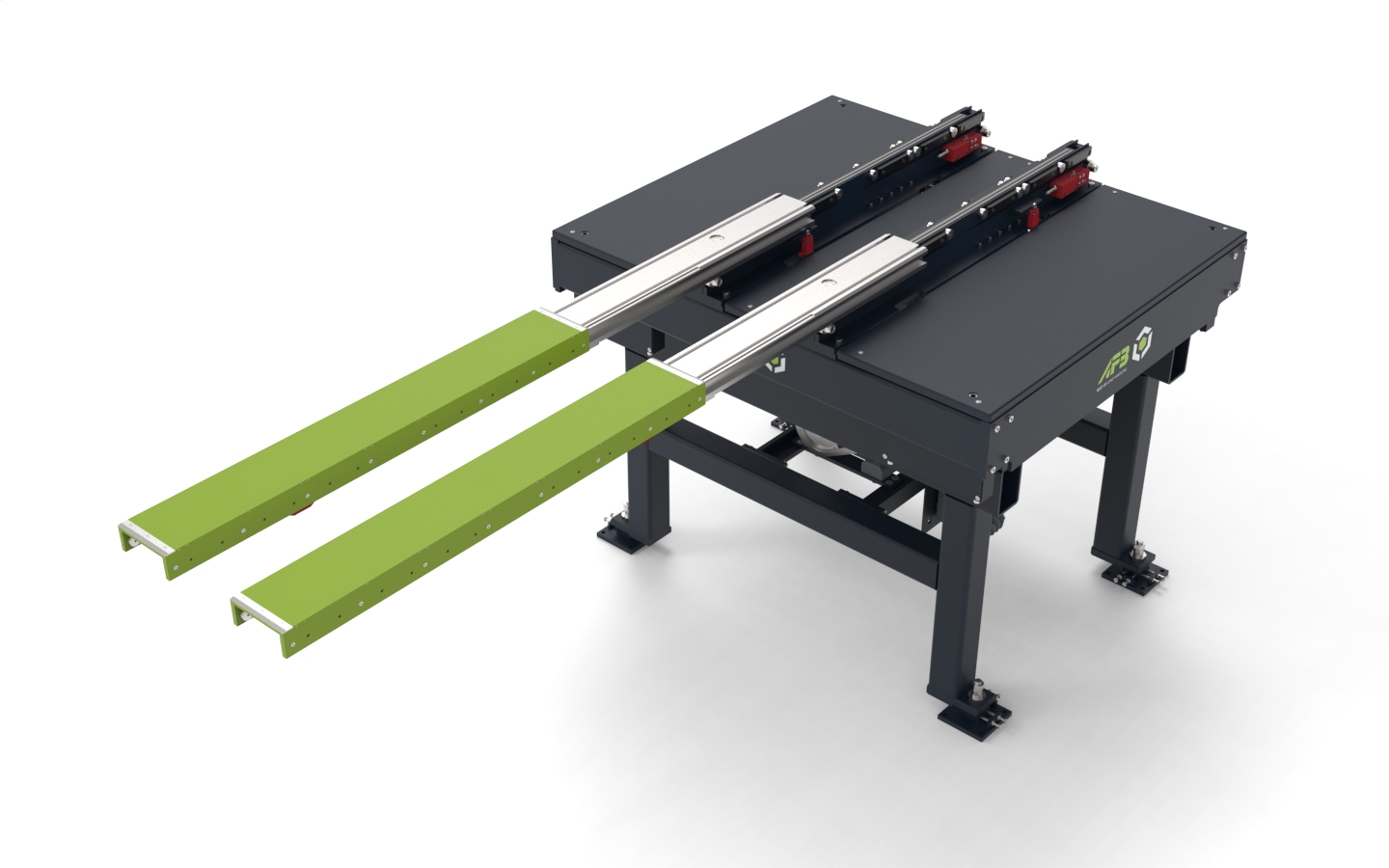

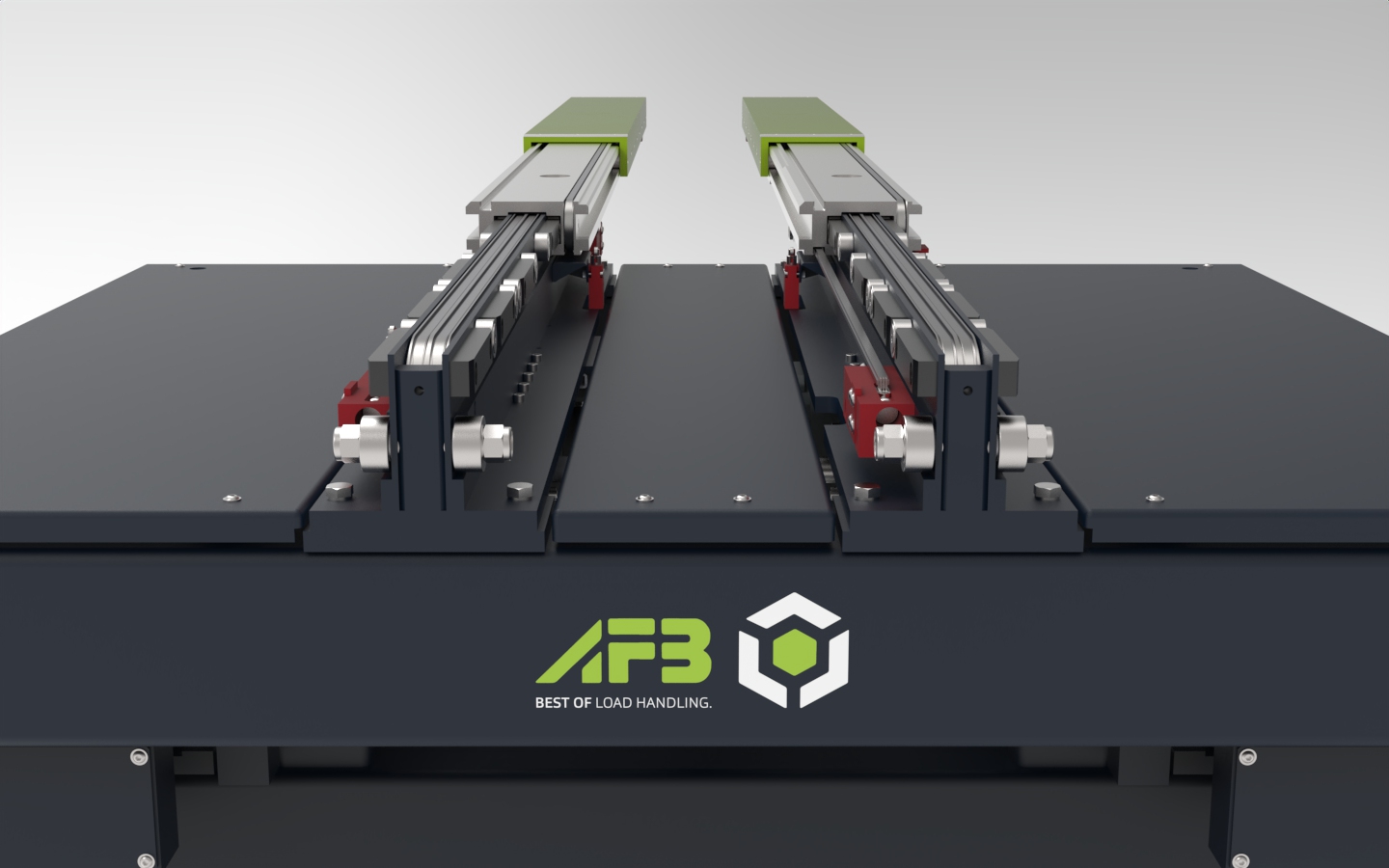

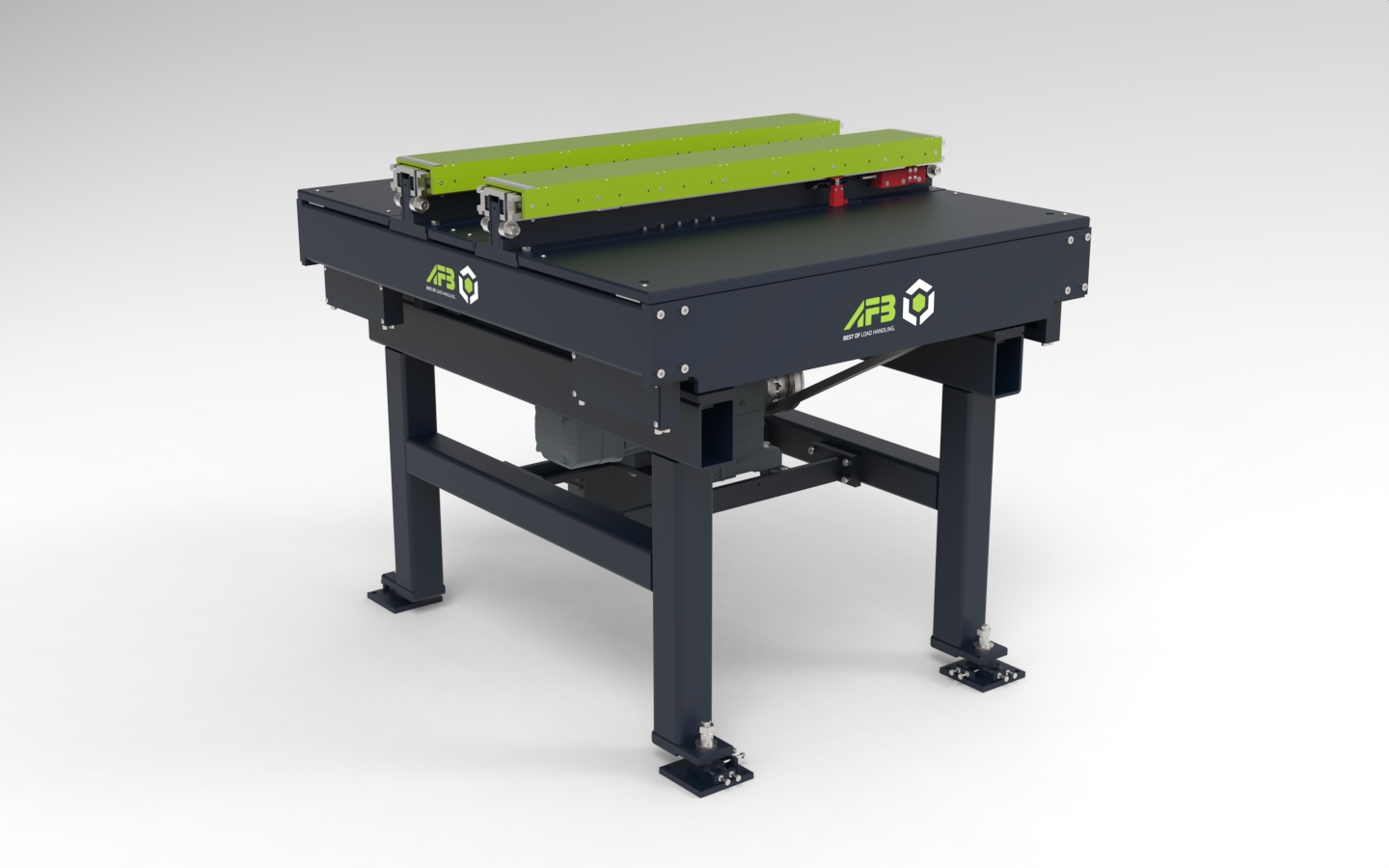

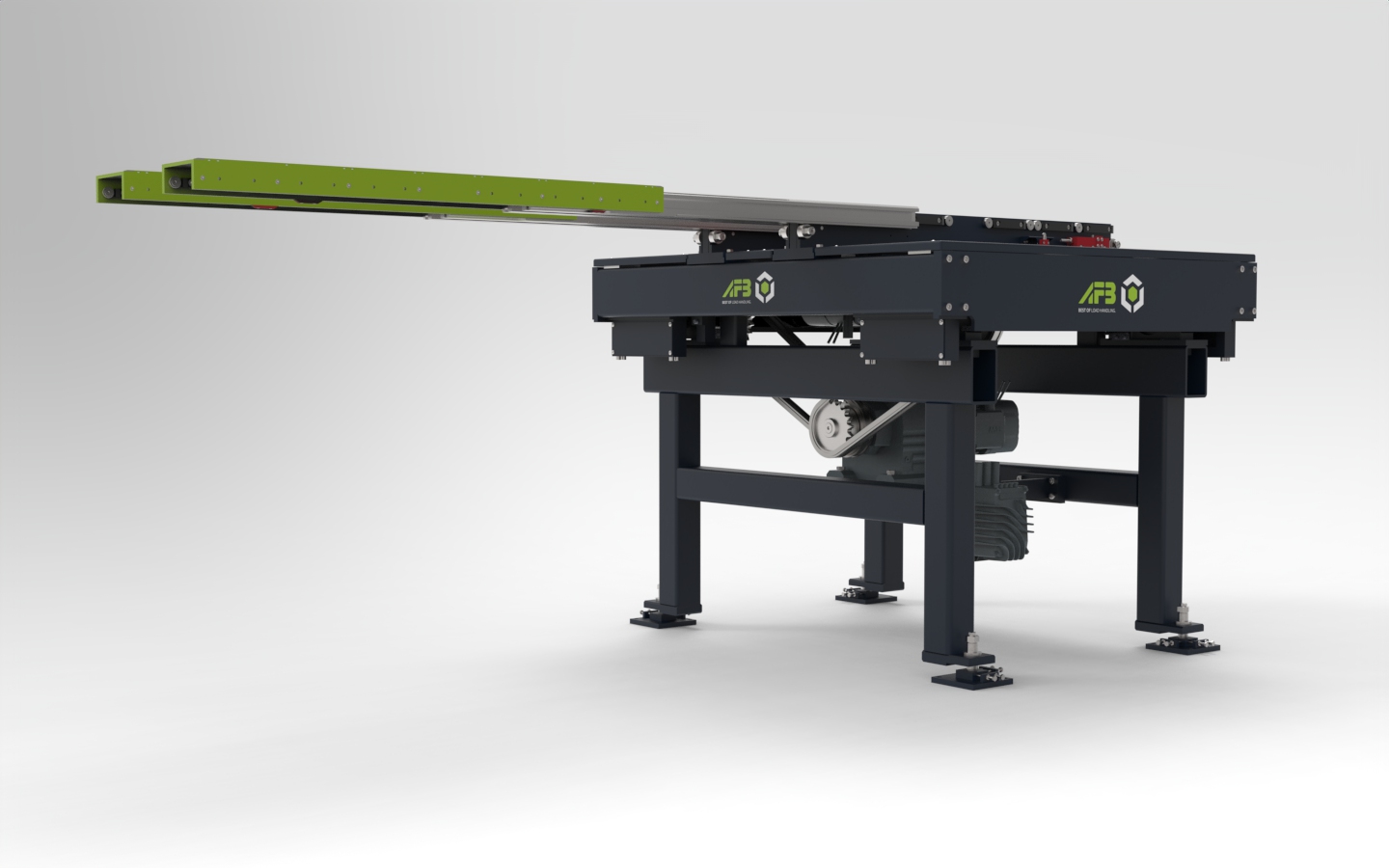

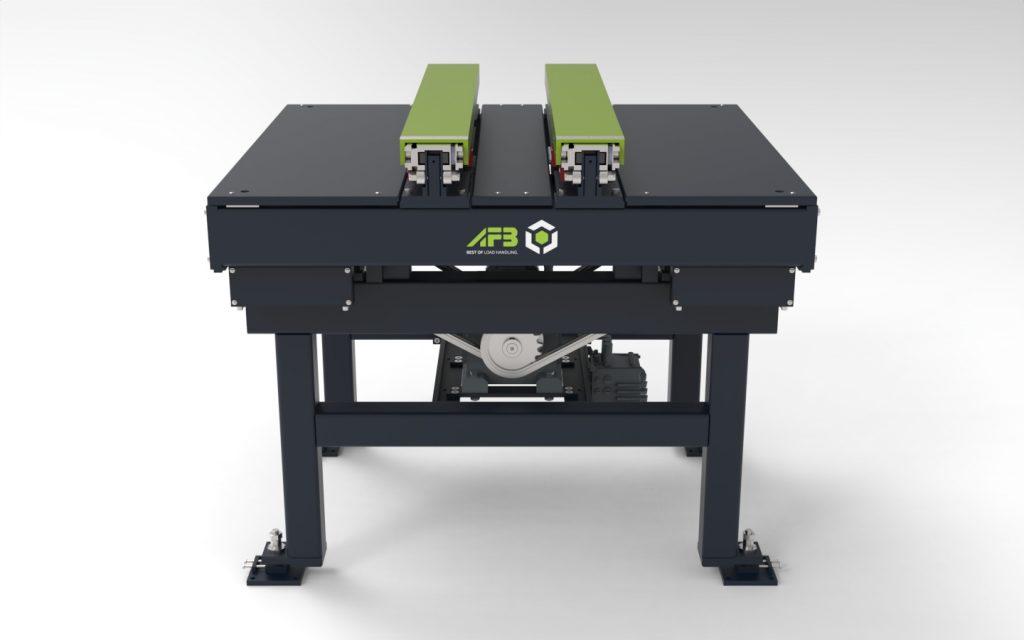

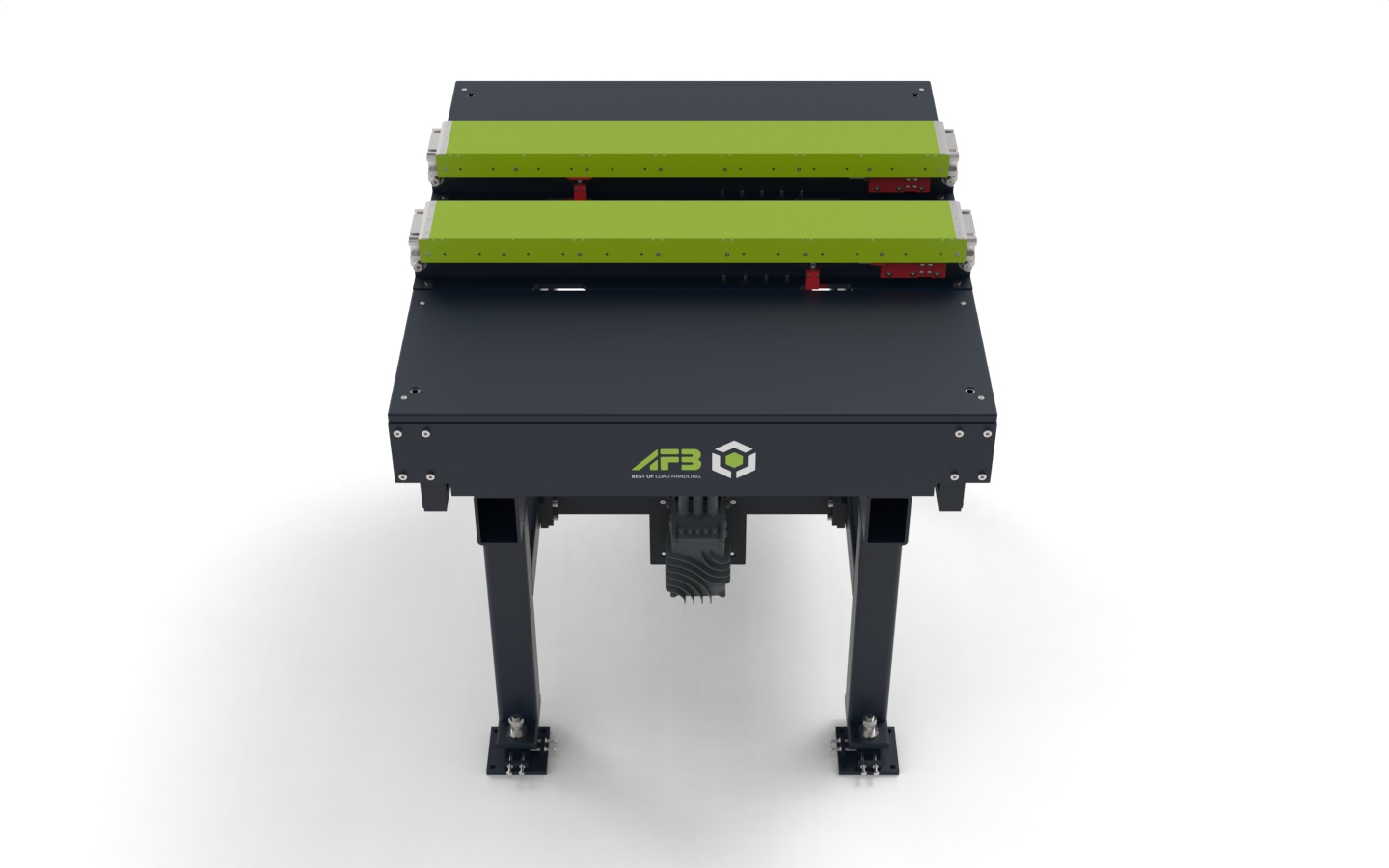

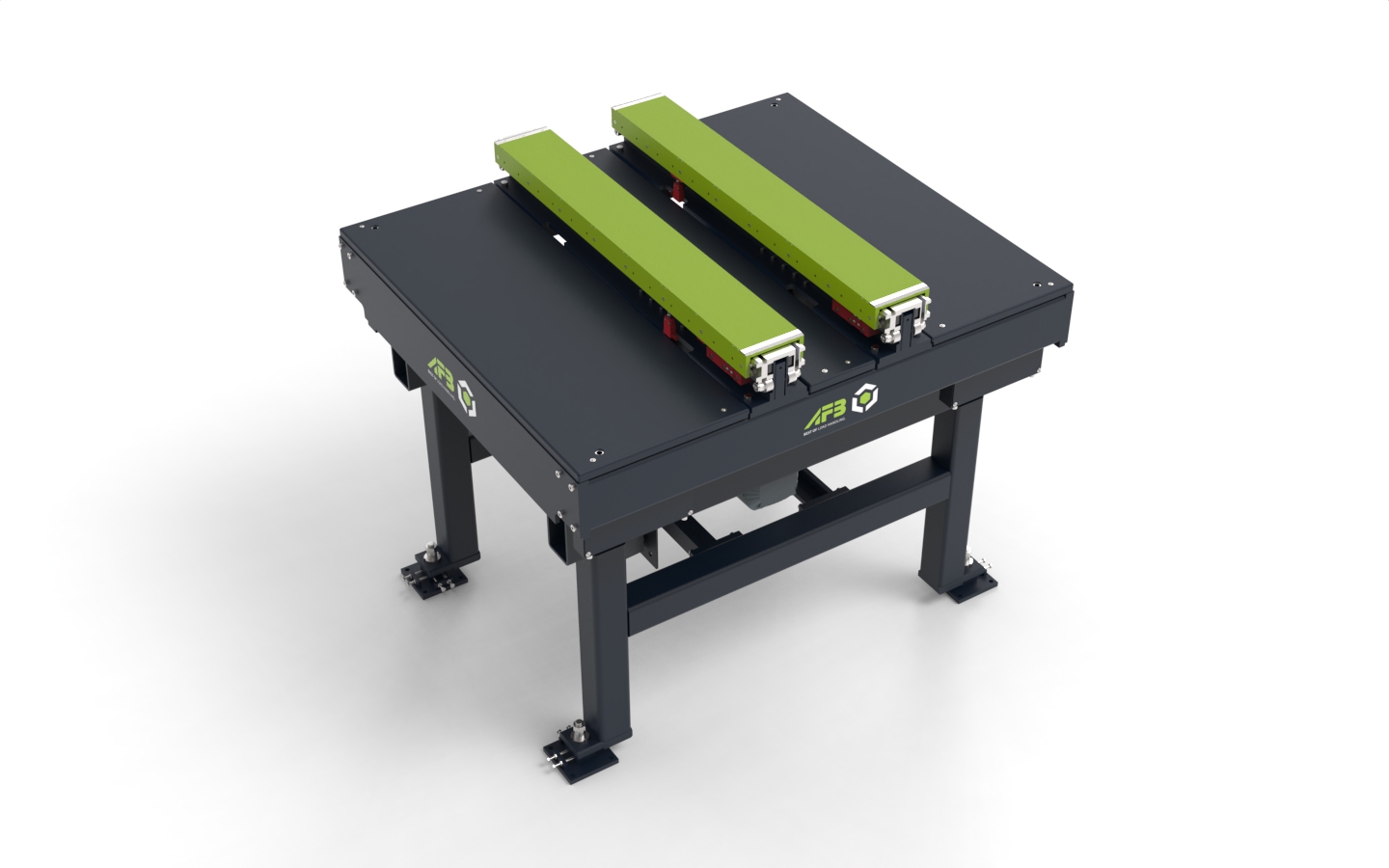

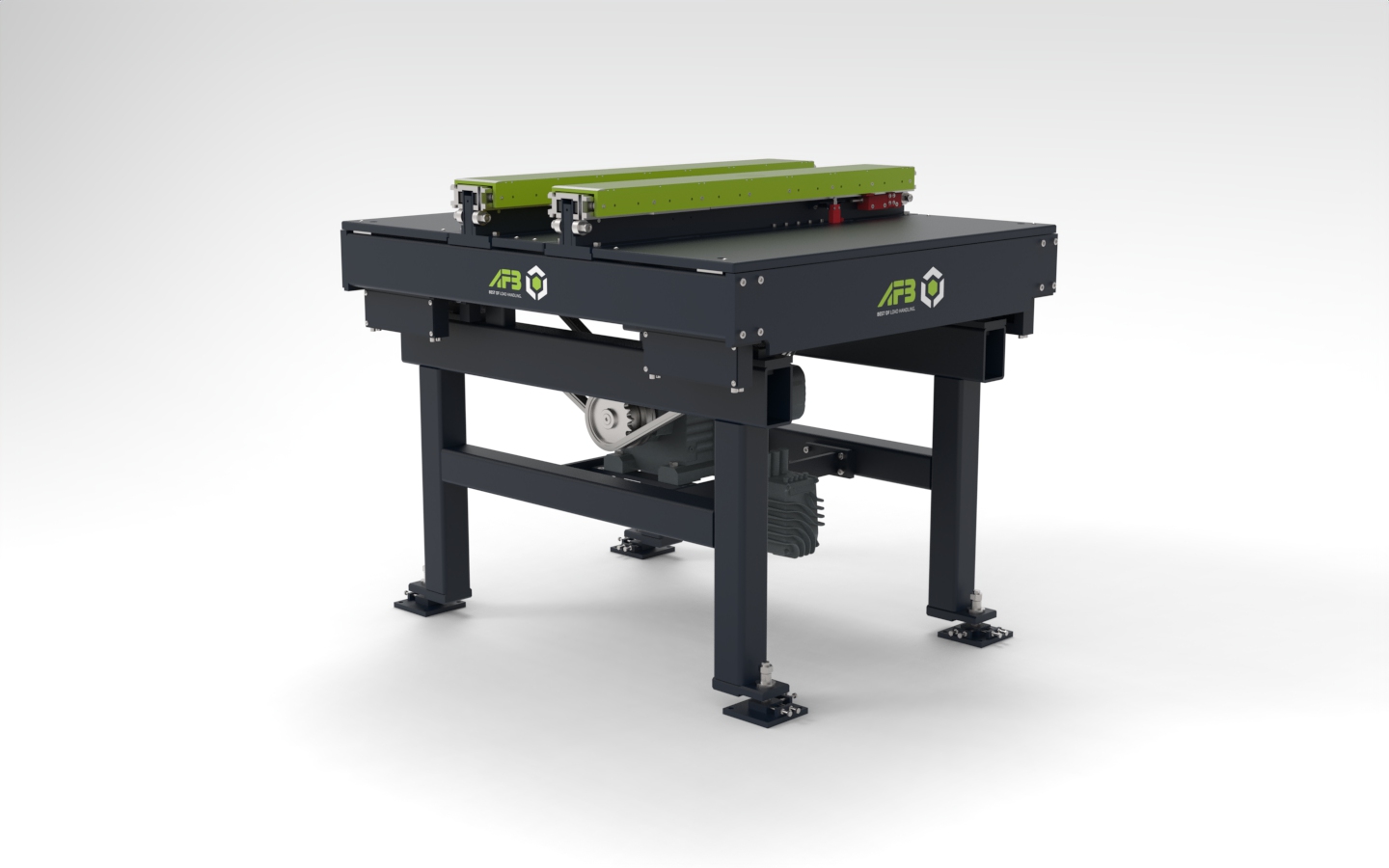

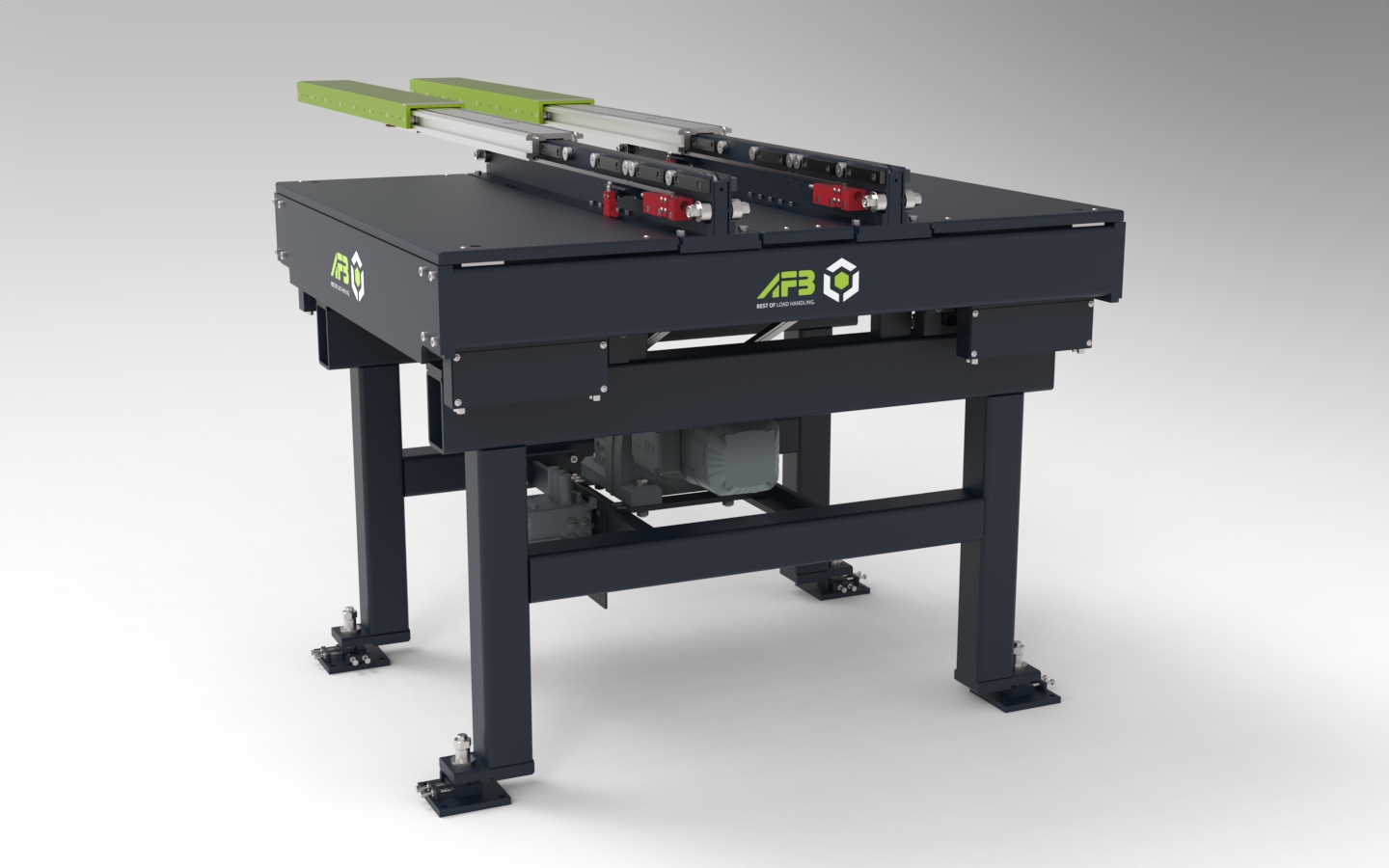

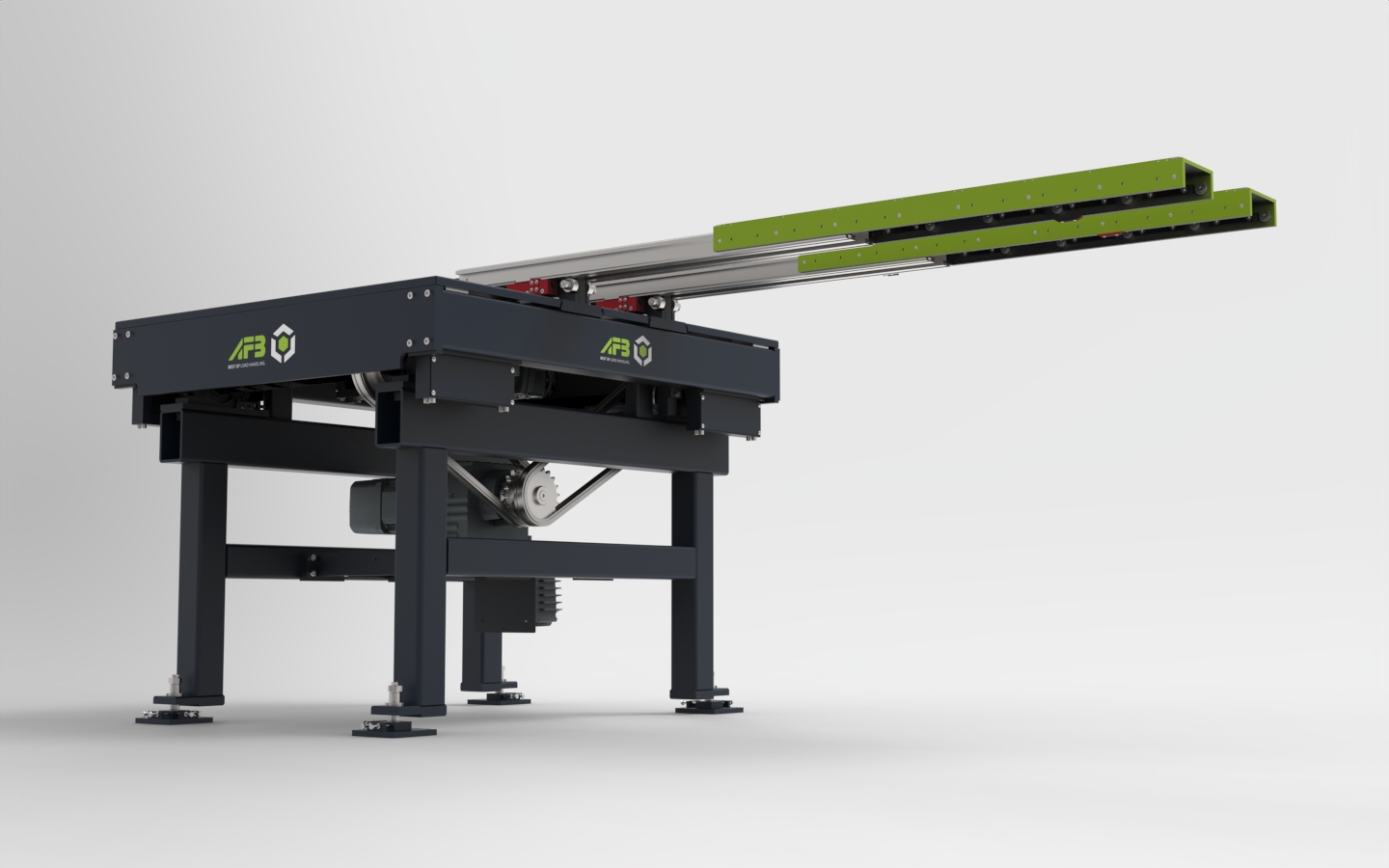

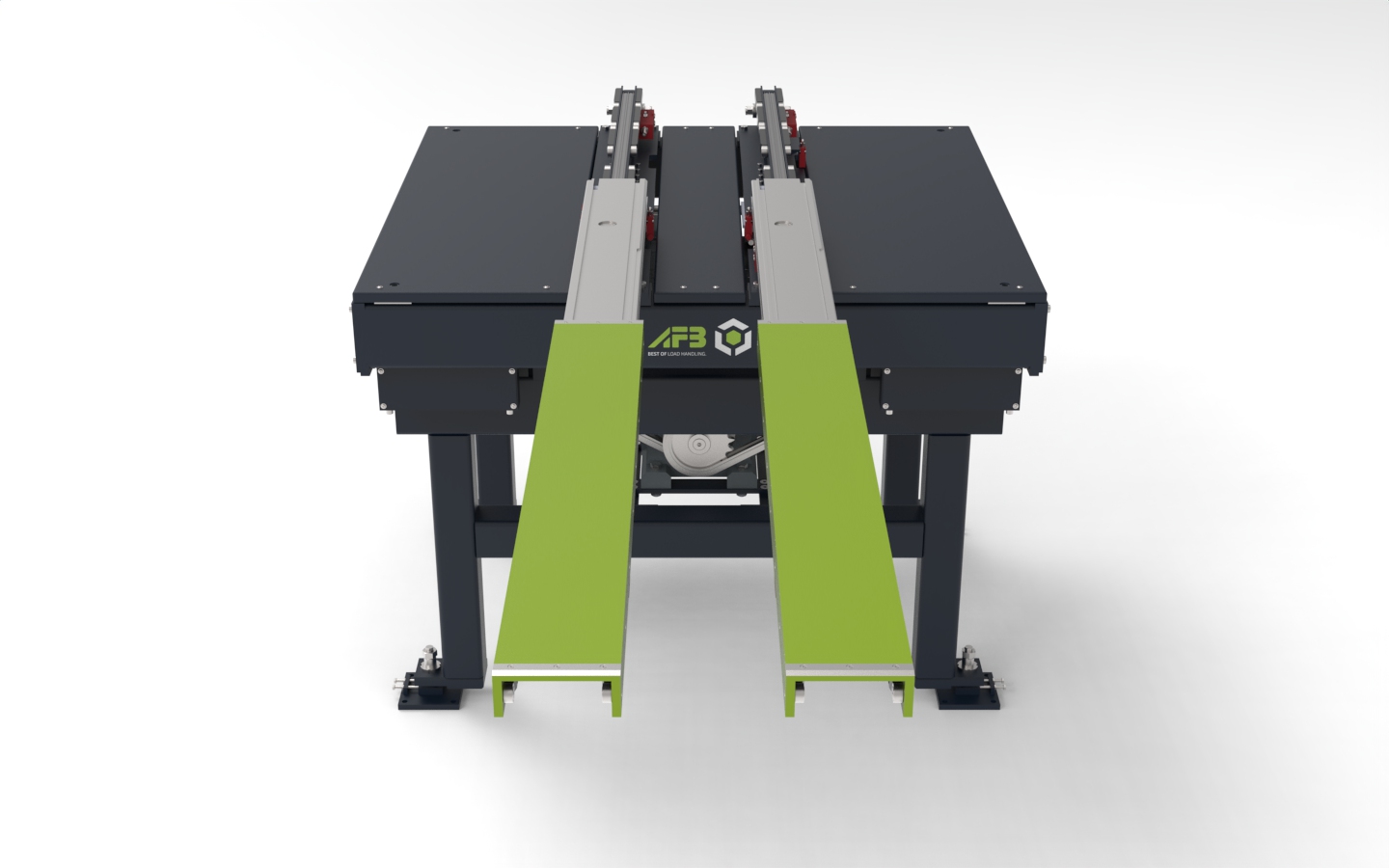

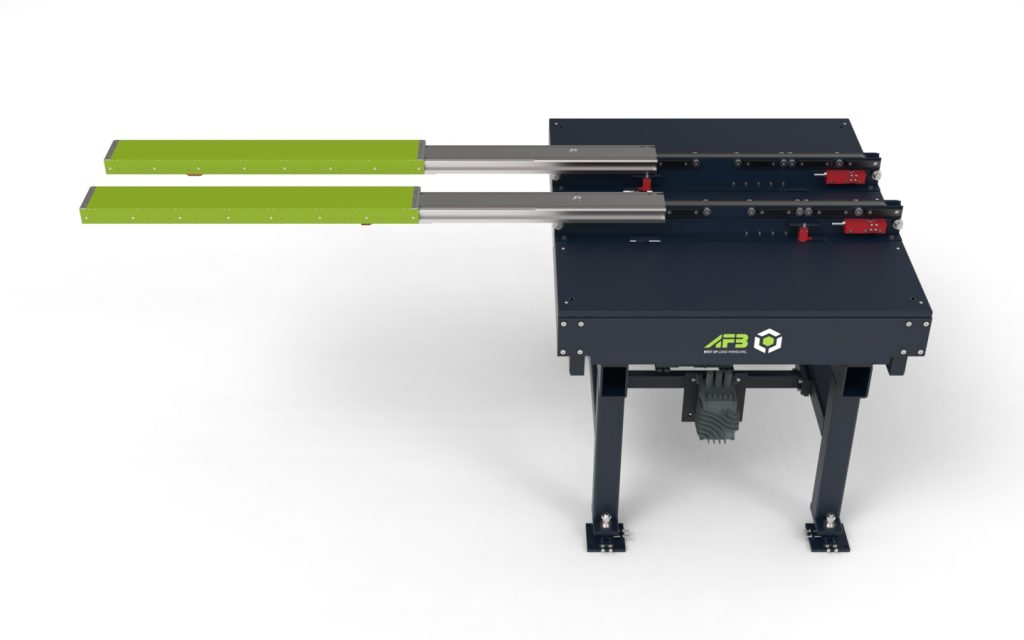

Exzenterhubtisch mit Teleskoptisch 70-166-HK-G-1300 für die Automobilproduktion

Zuverlässige Paletten-Übergabe im getakteten Materialfluss

Bei einem führenden Automobilhersteller übernimmt unser Exzenterhubtisch mit Teleskoptisch 70-166-HK-G-1300 die Aufnahme und Übergabe verschiedener Palettentypen zur Bereitstellung der Ladungsträger für fahrerlose Transportsysteme (FTS). Das System ist für eine Nutzlast von 1.000 kg ausgelegt und bildet eine zentrale Schnittstelle im automatisierten Materialfluss. Die Kombination aus Exzenterhub und Teleskoptisch ermöglicht eine präzise und wiederholgenaue Bereitstellung der Ladungsträger an einer definierten Station, von der das FTS die Paletten selbständig aufnimmt.

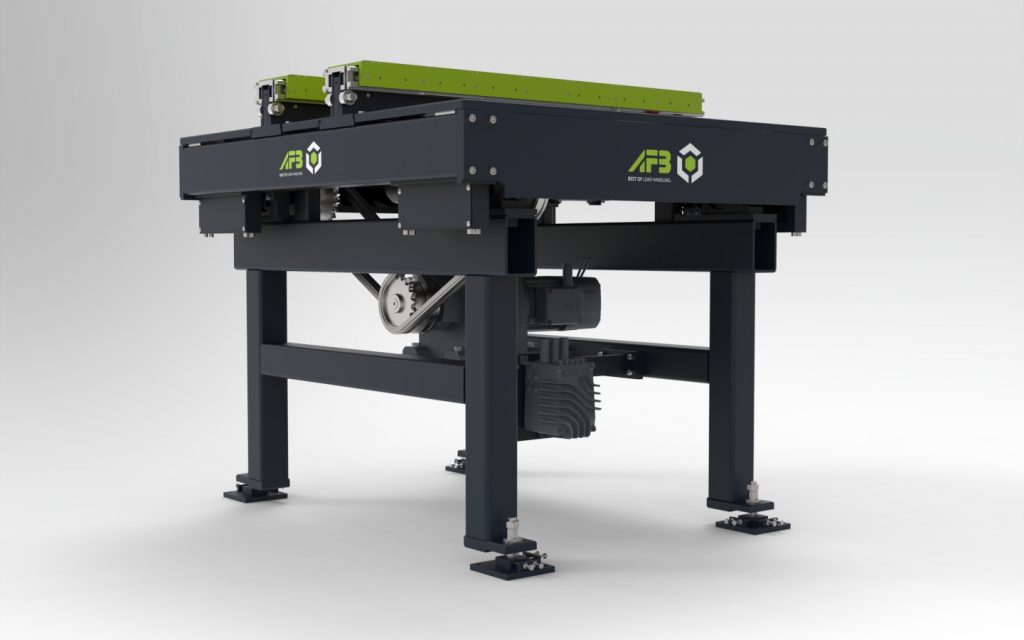

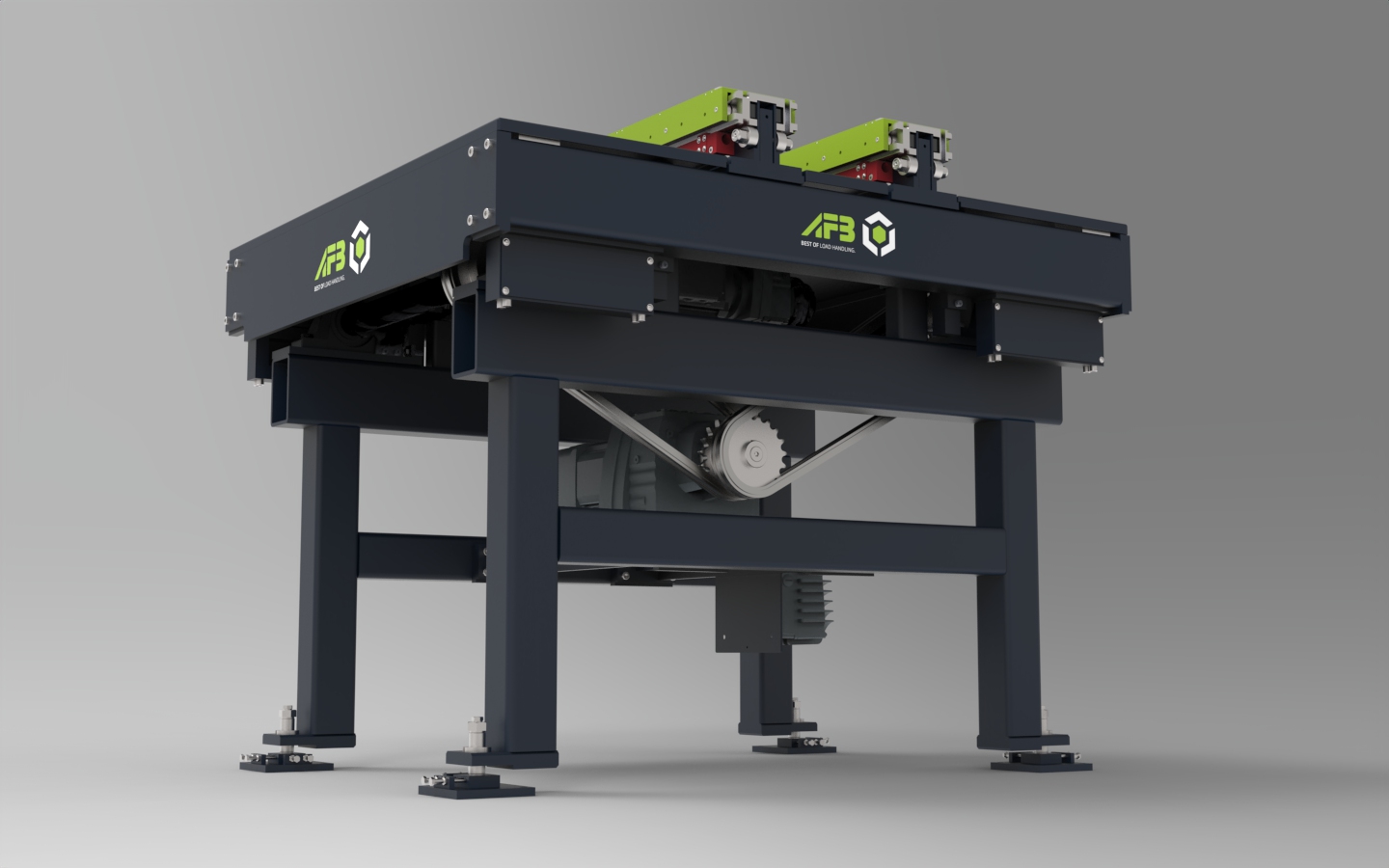

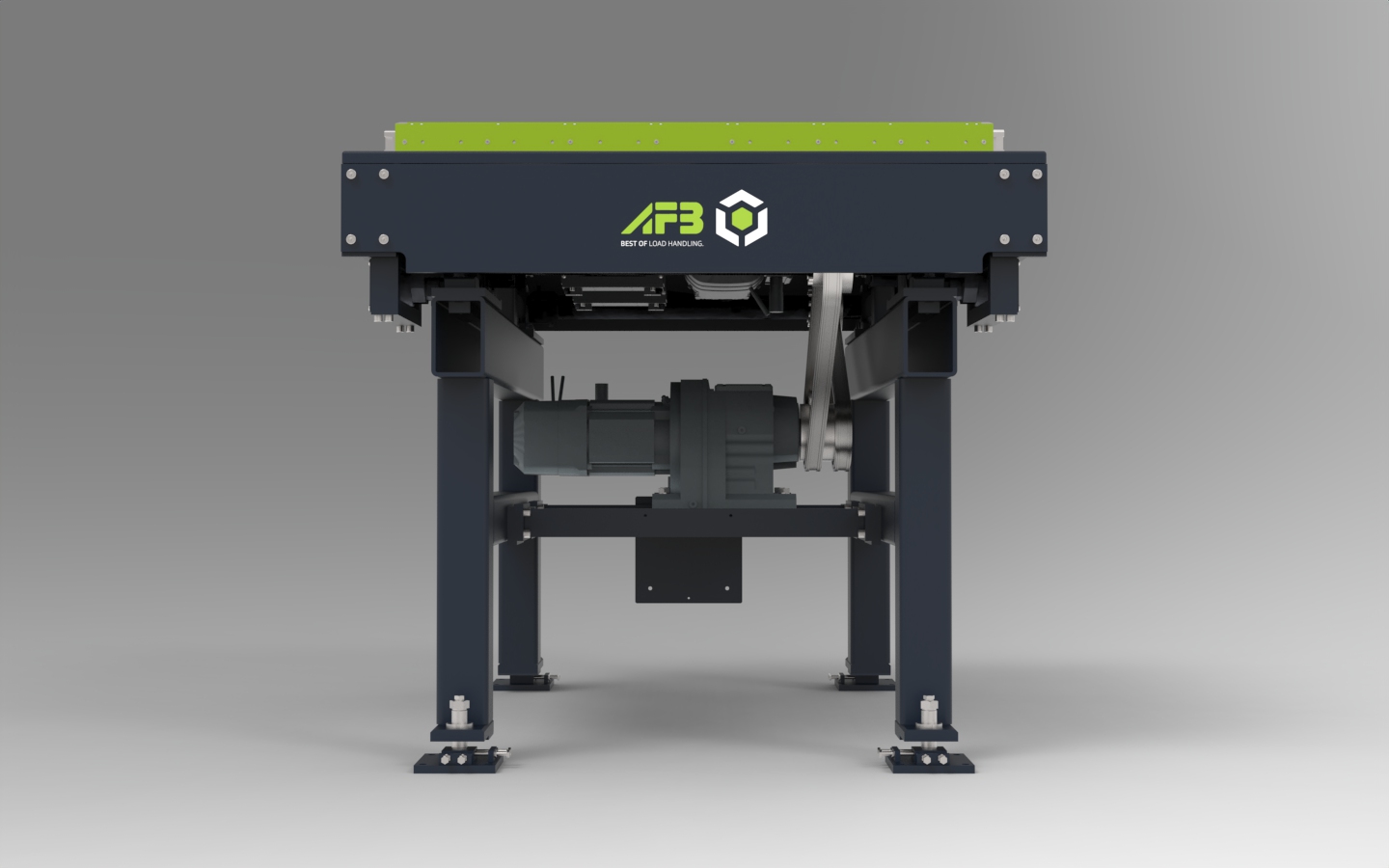

Integriertes Untergestell für flexiblen Höhenausgleich

Ein wesentliches Konstruktionsmerkmal dieser Lösung ist das integrierte Untergestell, das den Höhenausgleich unterhalb des Exzenterhubs sicherstellt. Es schafft die bauliche Voraussetzung dafür, dass das System exakt auf die Übergabehöhe des FTS ausgerichtet werden kann, unabhängig von den örtlichen Gegebenheiten der Anlage. Diese konstruktive Flexibilität vereinfacht die Integration in bestehende Materialflussstrukturen erheblich und reduziert den Aufwand bei der Inbetriebnahme.

Hohe Verfügbarkeit für anspruchsvolle Produktionsumgebungen

Als Bestandteil des Materialflusses in der Automobilfertigung unterliegt das System besonders hohen Anforderungen an Verfügbarkeit und Qualität. Ausfälle oder Ungenauigkeiten in der Übergabe hätten direkte Auswirkungen auf den Produktionstakt. Das System wurde daher auf den dauerhaften Einsatz im 24/7-Betrieb ausgelegt und entspricht den hohen Qualitätsstandards, die in der Automobilindustrie vorausgesetzt werden.

Sie planen ein ähnliches Projekt oder haben konkrete Anforderungen an die Bereitstellung von Ladungsträgern in Ihrem Materialfluss? Sprechen Sie unser Verkaufsteam an. Wir beraten Sie gerne und entwickeln gemeinsam mit Ihnen die passende Lösung für Ihre Anwendung.

Technische Daten:

• Nutzlast: 1.000 kg

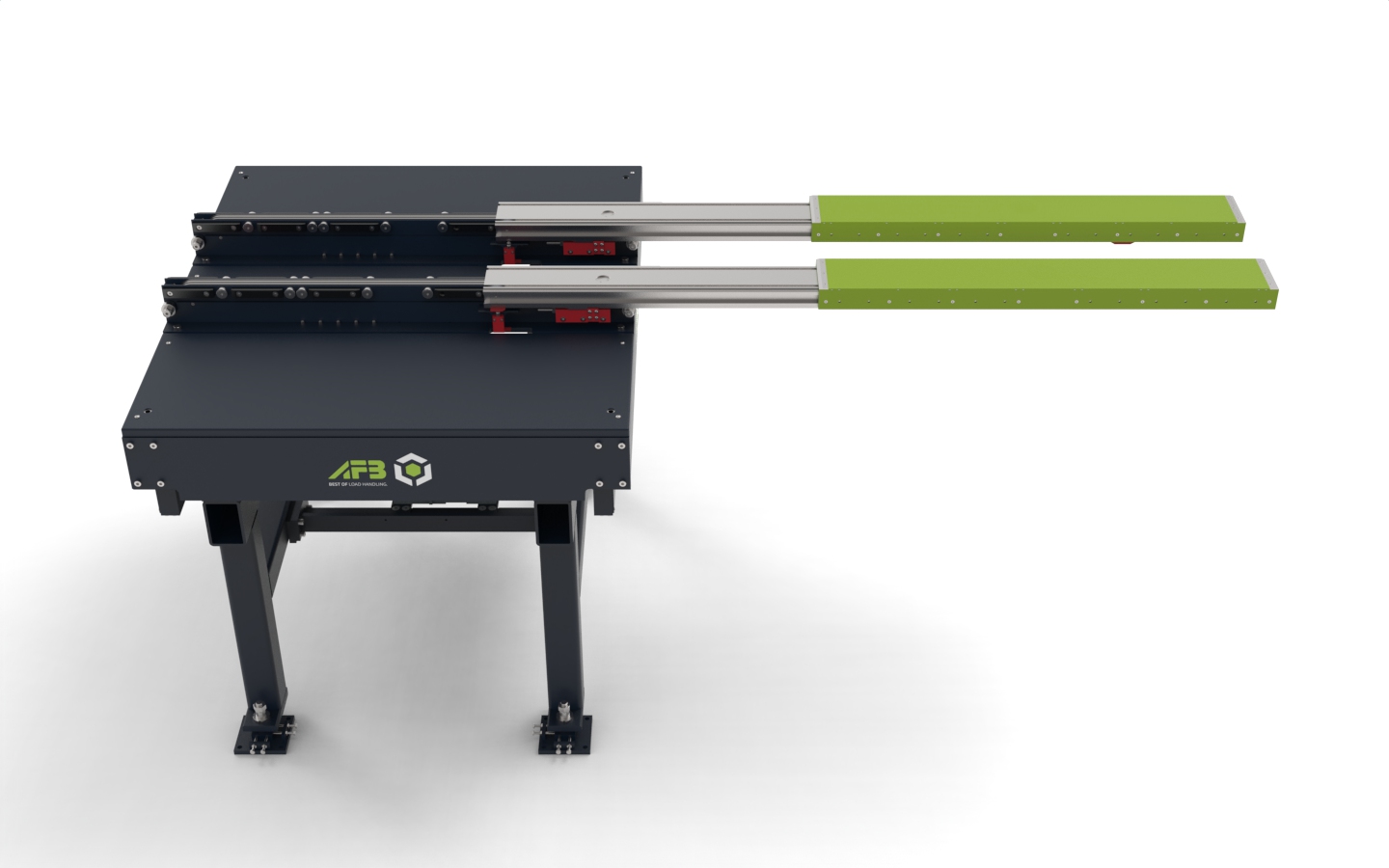

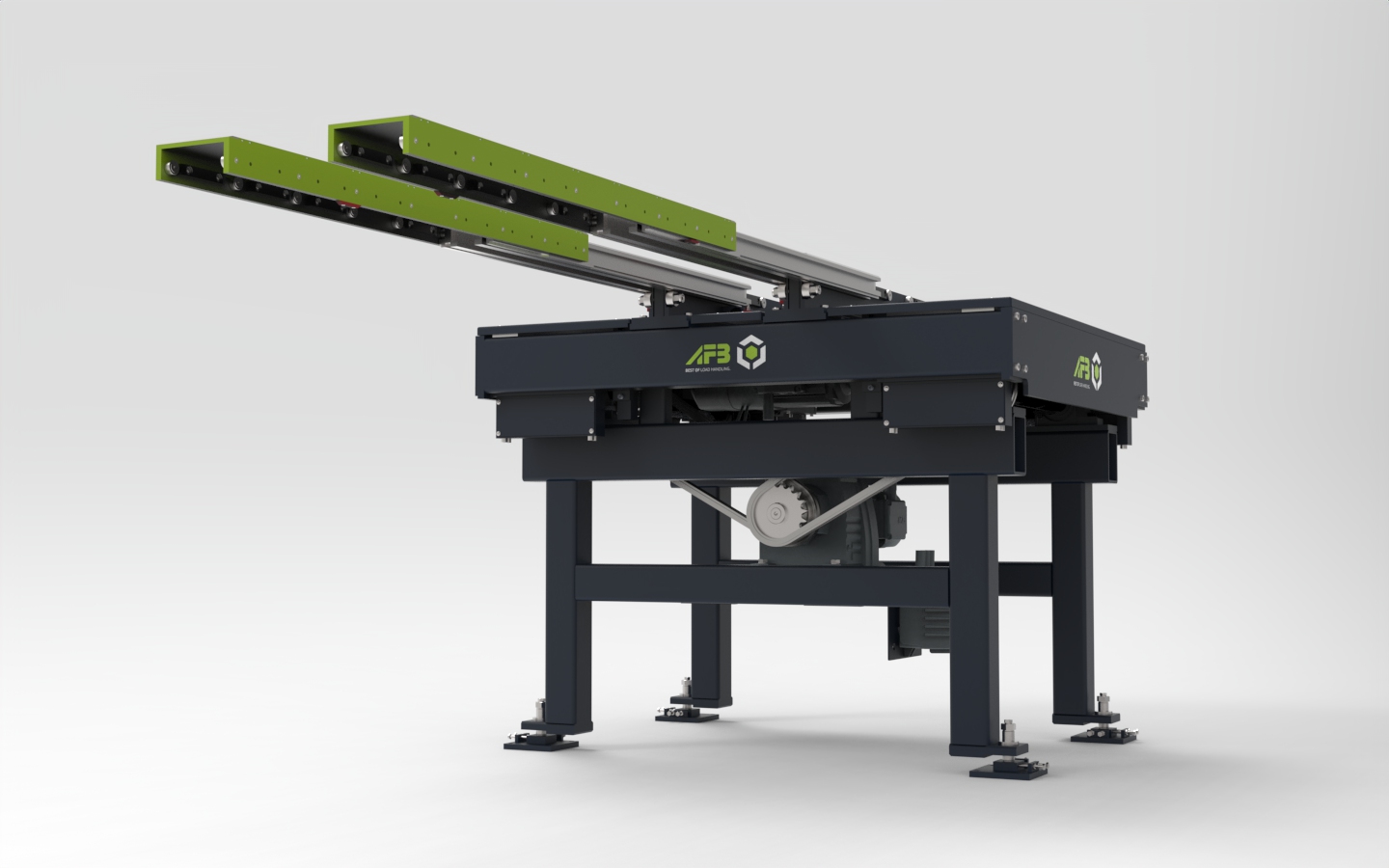

• Ausfahrweg: 1.750 + 30 mm

• Obertischlänge: 1.250 mm

• Gerätelänge: 1300 mm

• Hubhöhe: 120 mm

• Hubzeit: ca. 3 s

• Geschwindigkeit Teleskoptisch (beladen / unbeladen): 30 / 60 m/min

• Beschleunigung Teleskoptisch (beladen / unbeladen): 0,7 / 1,5 m/s2

• Eigengewicht: ca. 1.106 kg
