Automatisierter Materialfluss zwischen Hochregallager und Werkzeugmaschine

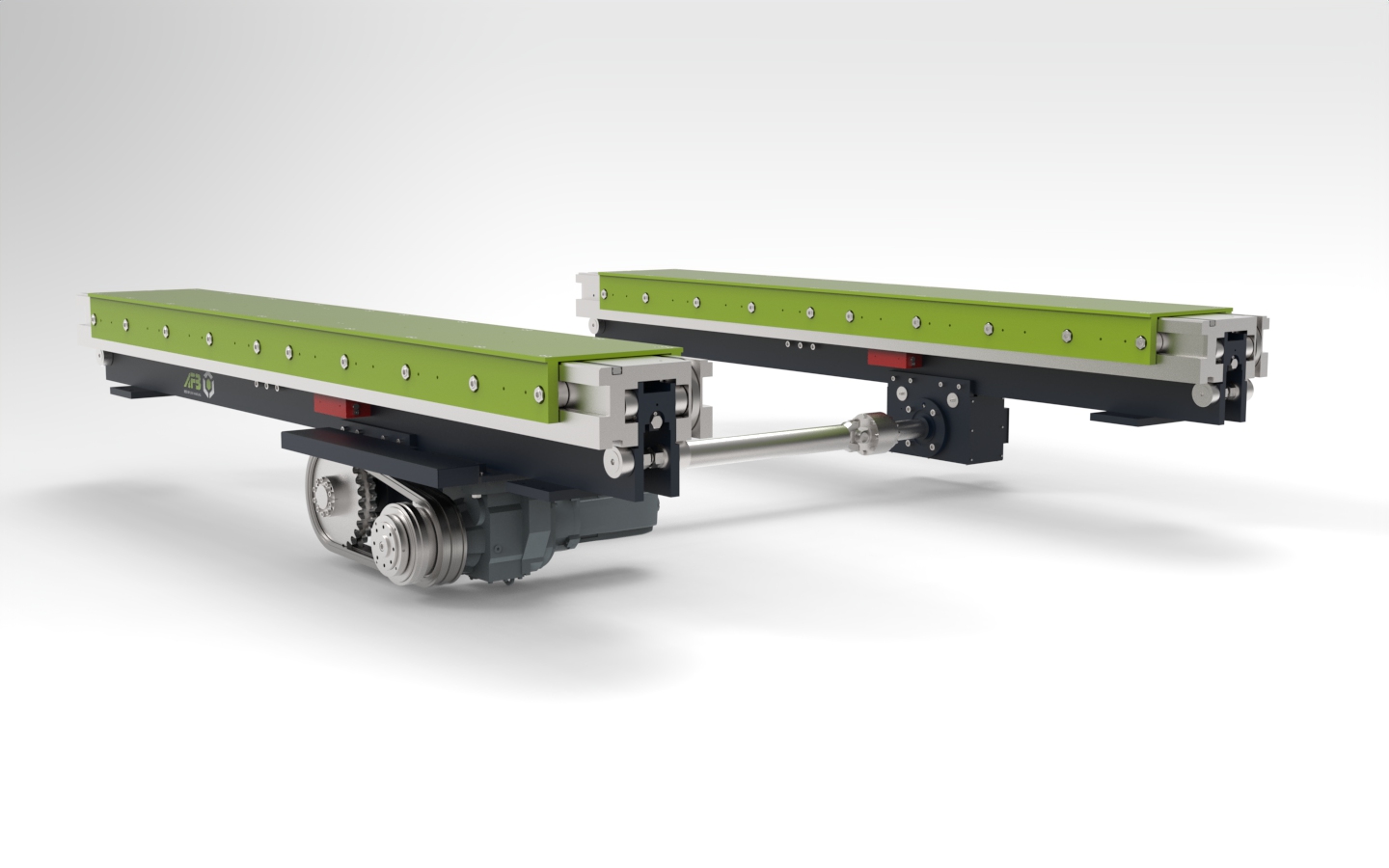

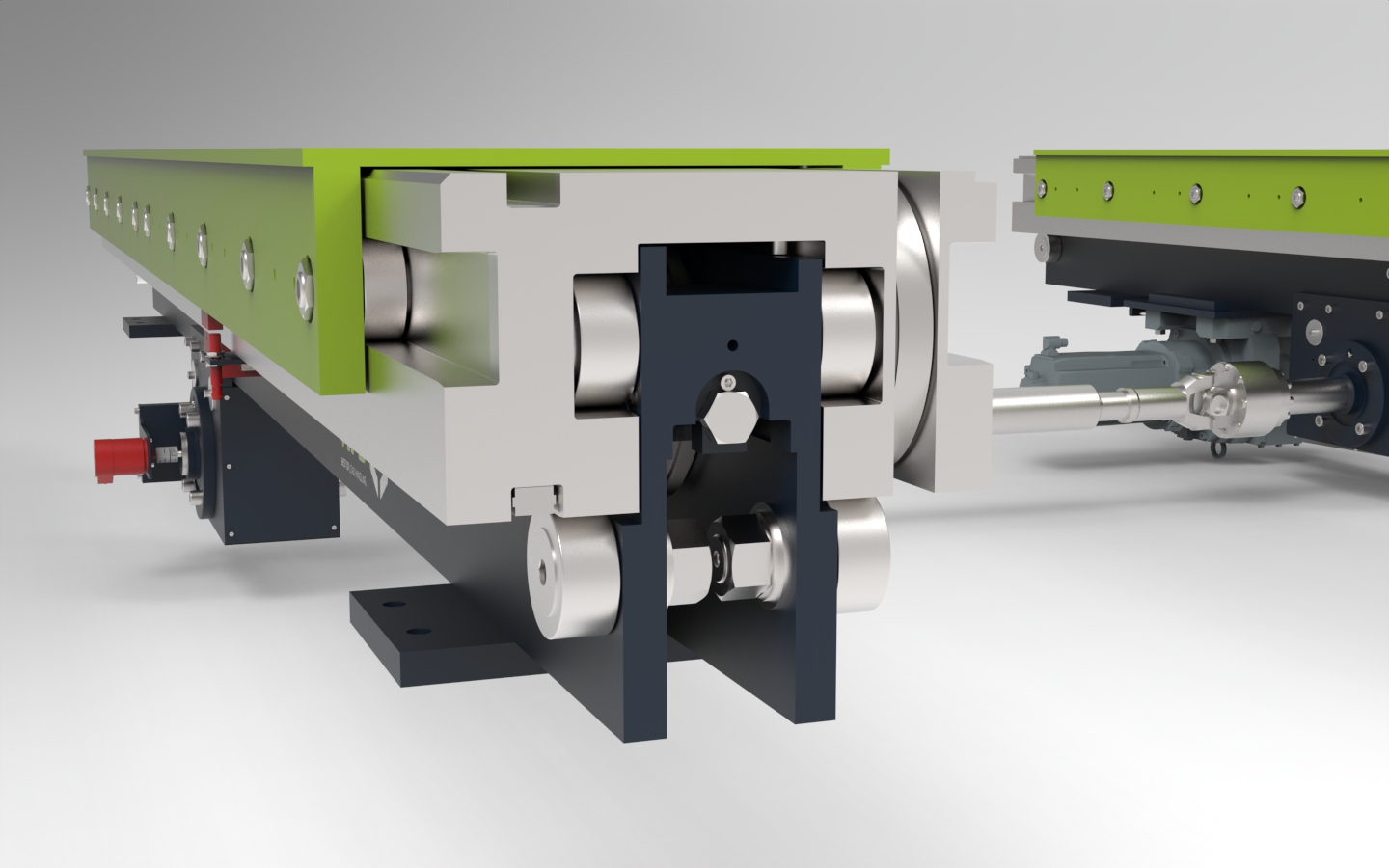

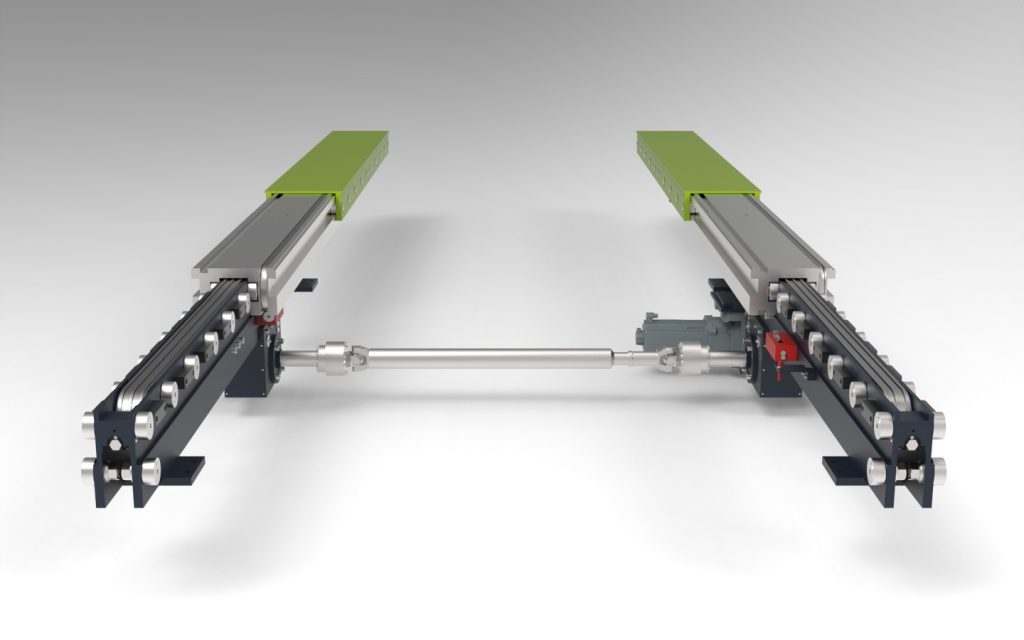

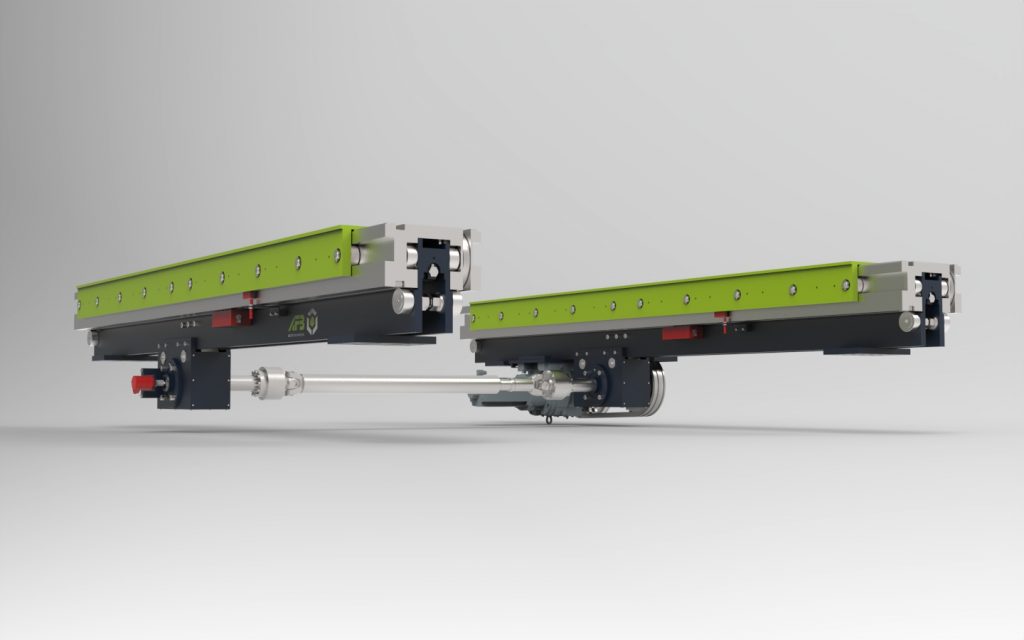

Für einen Kunden aus dem Bereich Produktionsautomatisierung haben wir den Teleskoptisch 210-420-3400 exakt nach den Anforderungen des Kunden ausgelegt, konstruiert und gefertigt. Kern des Projekts ist die vollautomatische Anbindung einer Werkzeugmaschine an ein kompaktes Hochregallager. Maschinenpaletten mit einem Ladungsgewicht von bis zu 10 t werden dabei automatisch aus dem Hochregallager entnommen, präzise in die Maschine eingebracht und nach abgeschlossener Bearbeitung wieder ausgeschleust und eingelagert. Unser Teleskoptisch übernimmt dabei die zentrale Funktion im Materialfluss und sorgt für eine zuverlässige, positionsgenaue Übergabe der Maschinenpaletten.

Entkoppeltes Rüsten erhöht die Maschinenauslastung

Ein wesentlicher Vorteil dieser Lösung liegt in der Entkopplung des Rüstprozesses vom Bearbeitungsprozess. Das Bestücken der Maschinenpaletten kann unabhängig vom laufenden Maschinenbetrieb erfolgen. Die Maschine wird dadurch nicht durch Rüstzeiten unterbrochen, was die Maschinenlaufzeit spürbar erhöht. Fertig bearbeitete Werkstücke werden direkt nach dem Bearbeitungsvorgang automatisch aus der Maschine entnommen und im Hochregallager eingelagert. Der gesamte Ablauf läuft ohne manuelle Eingriffe, was die Prozesssicherheit deutlich verbessert und den Personalbedarf an der Maschine reduziert.

Ausgelegt für den 24/7-Dauerbetrieb

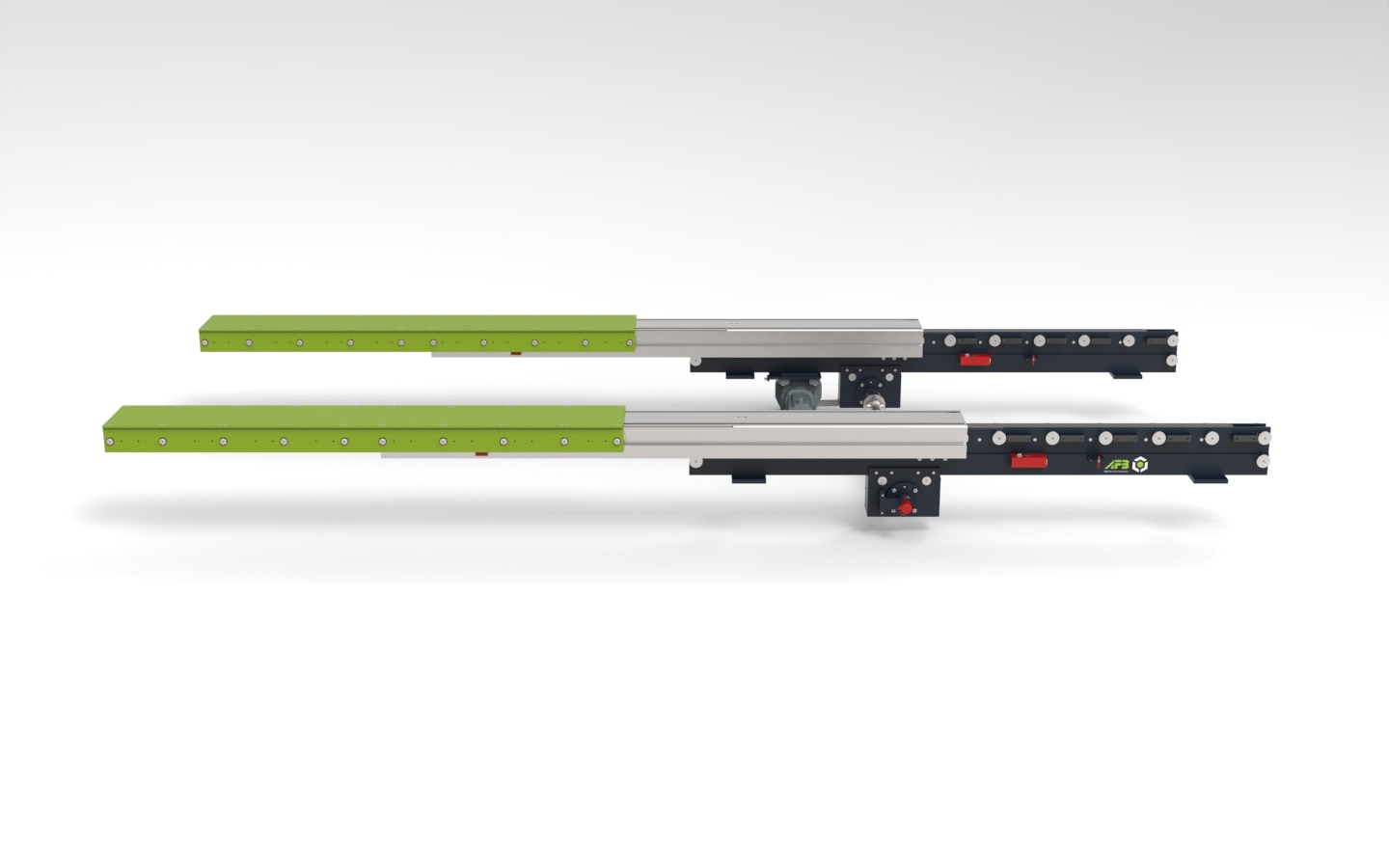

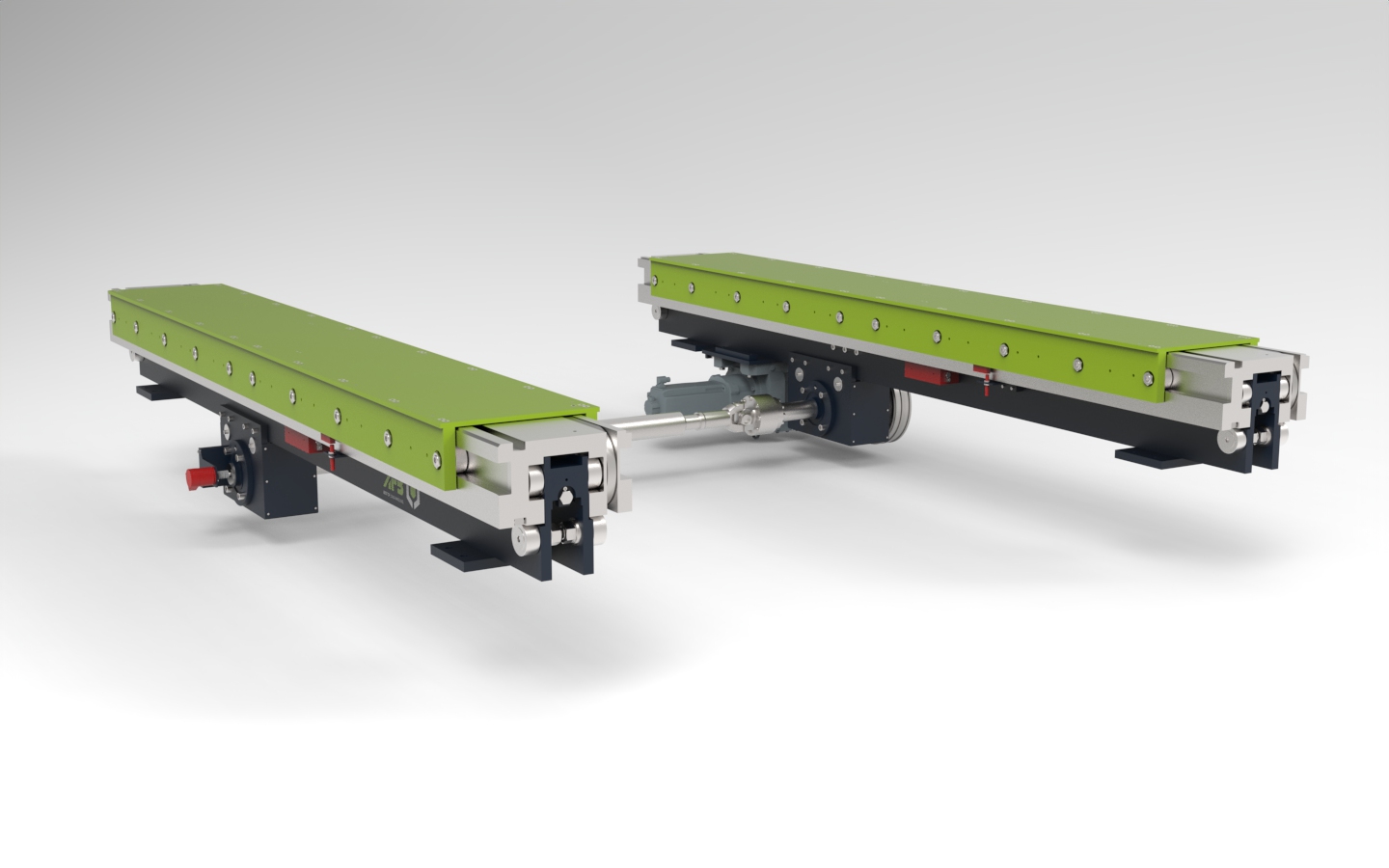

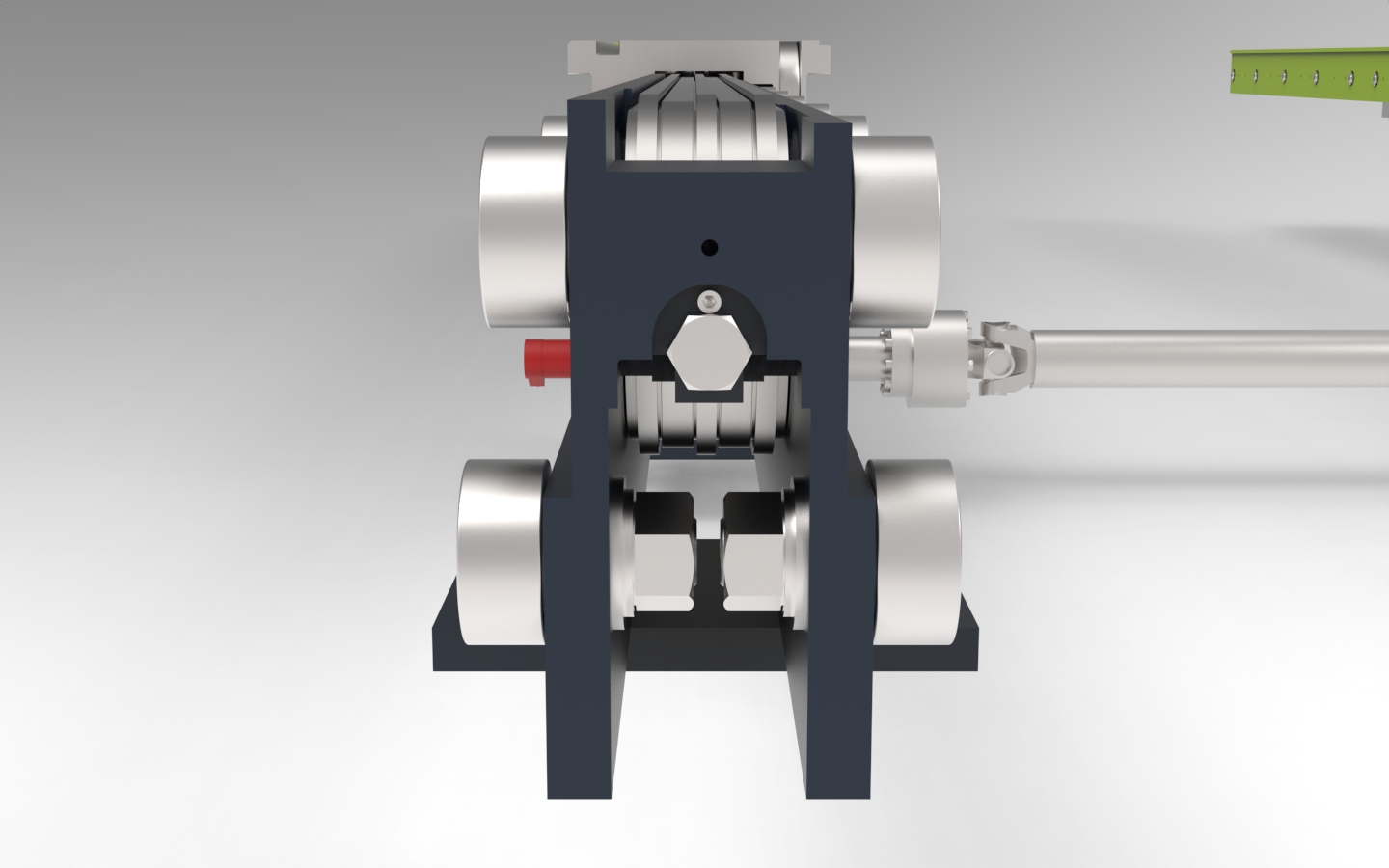

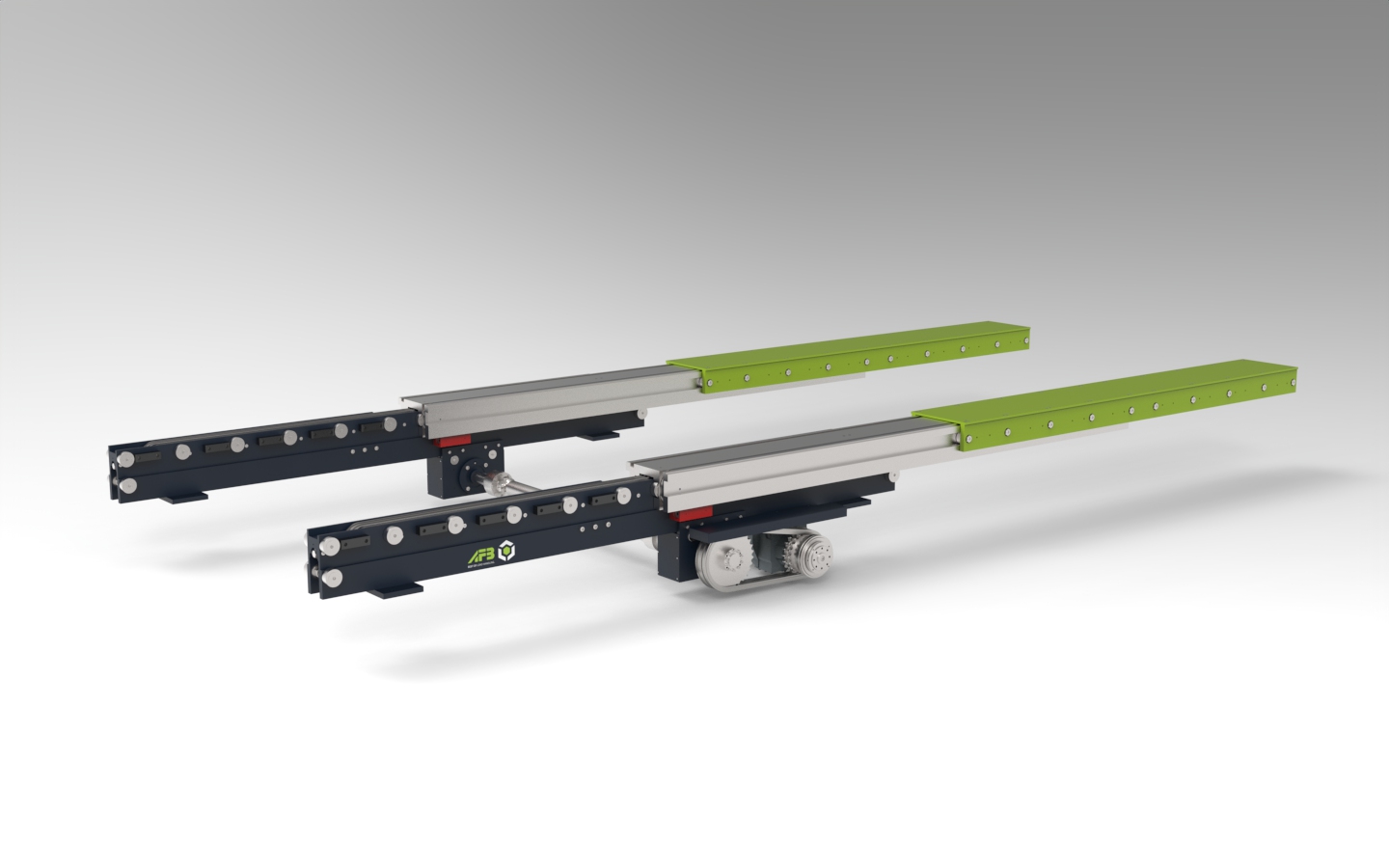

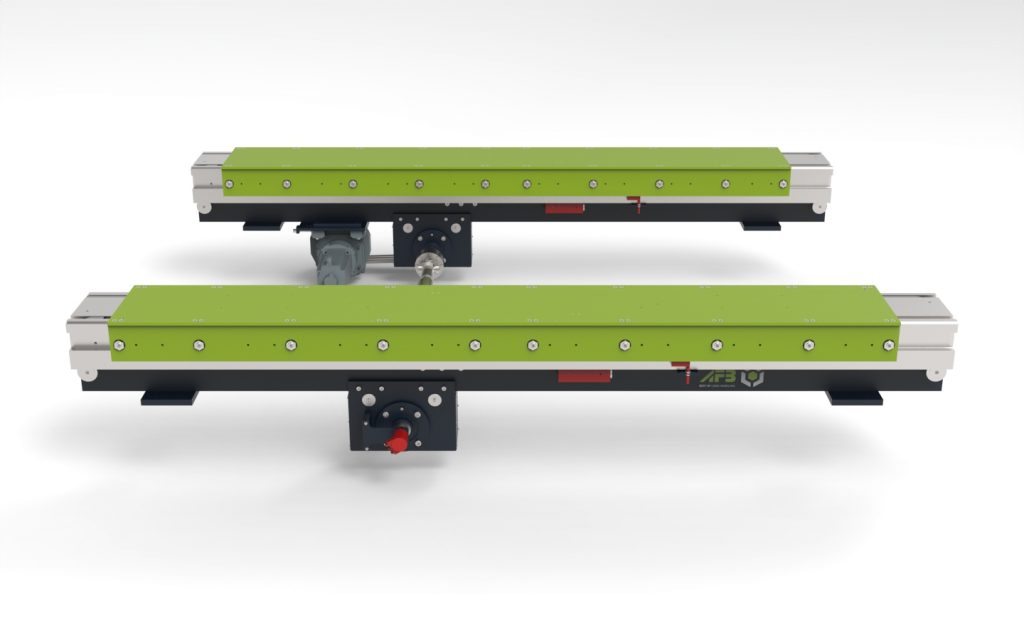

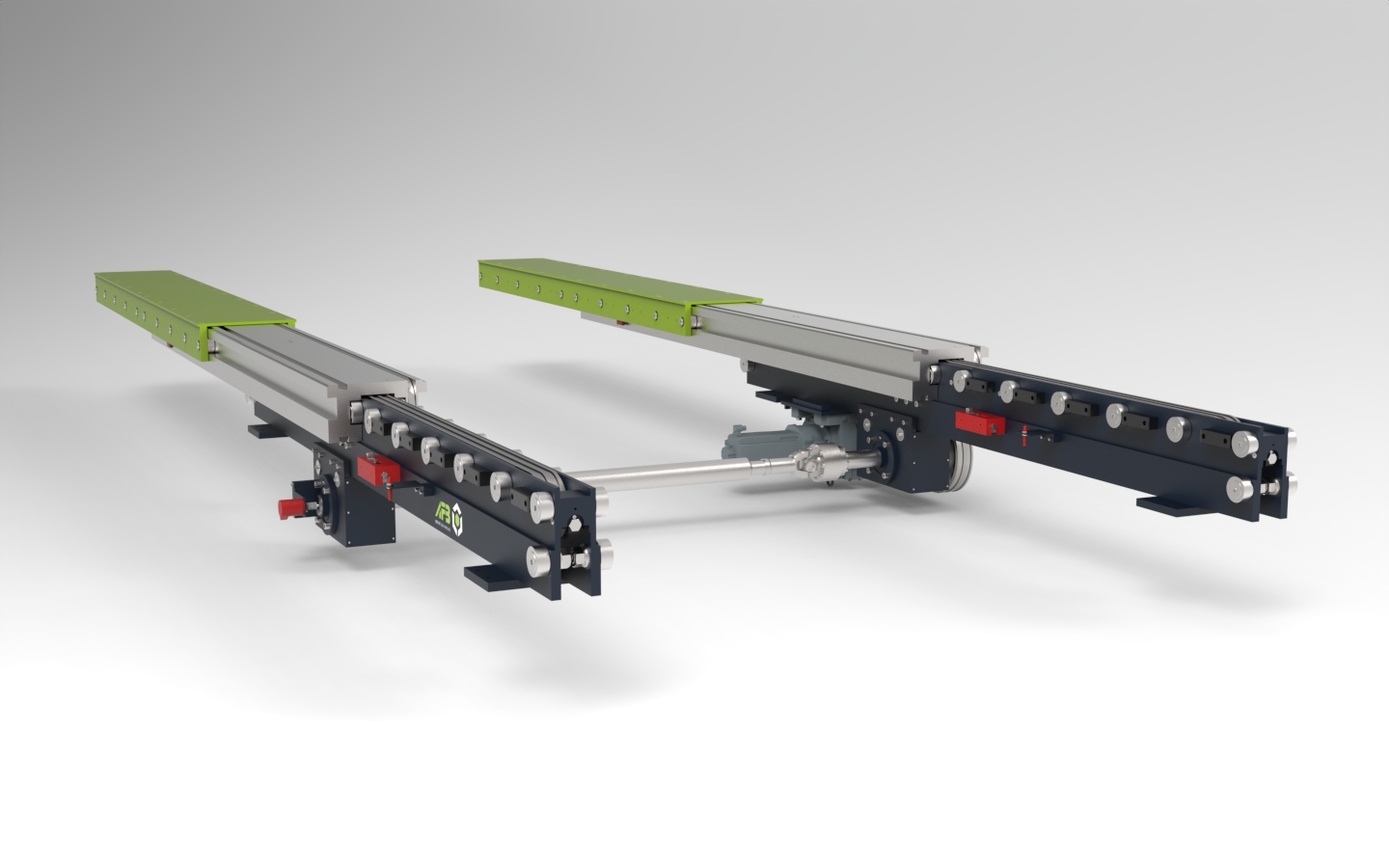

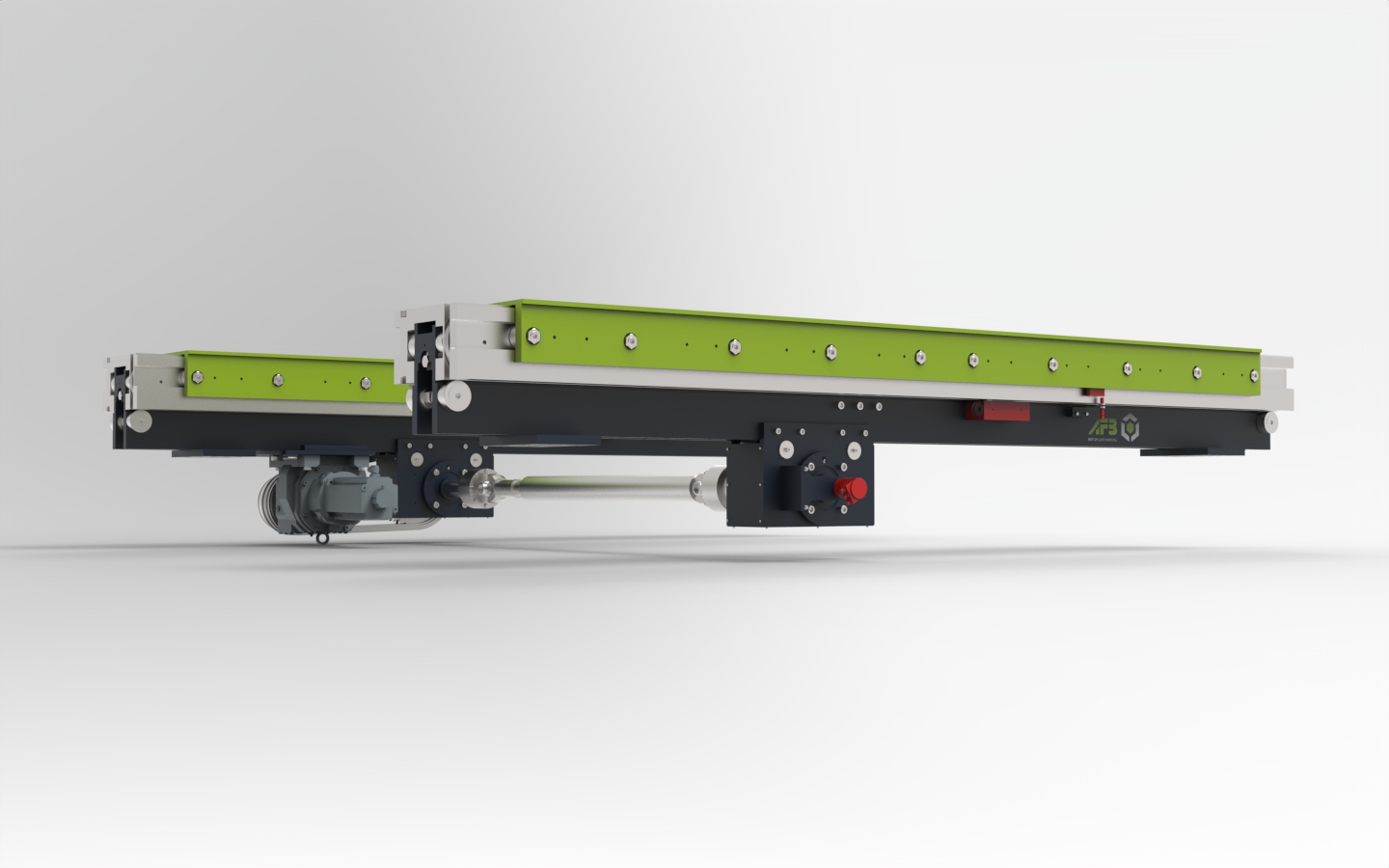

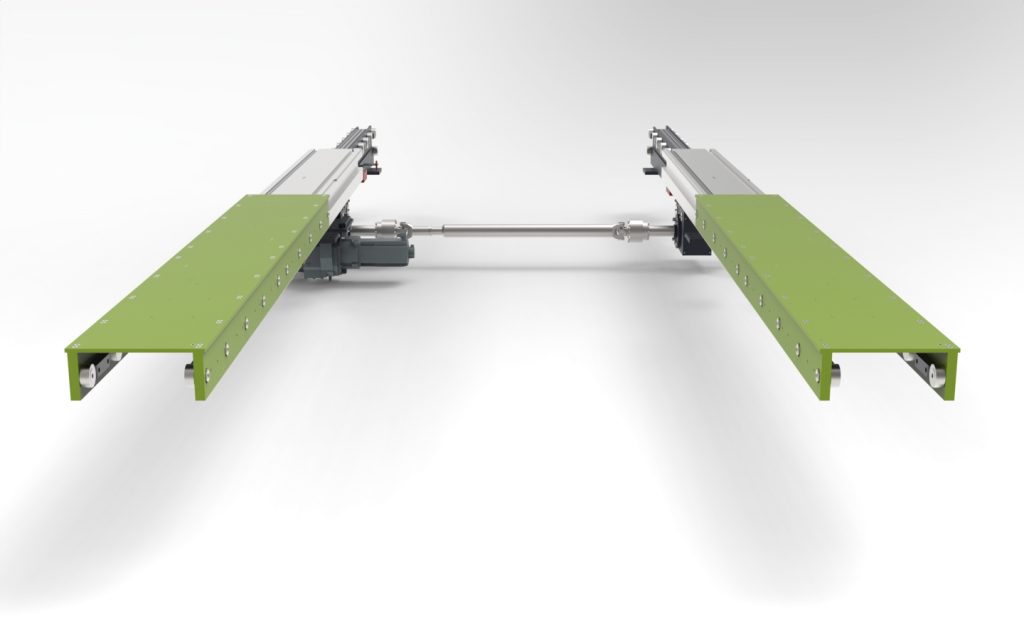

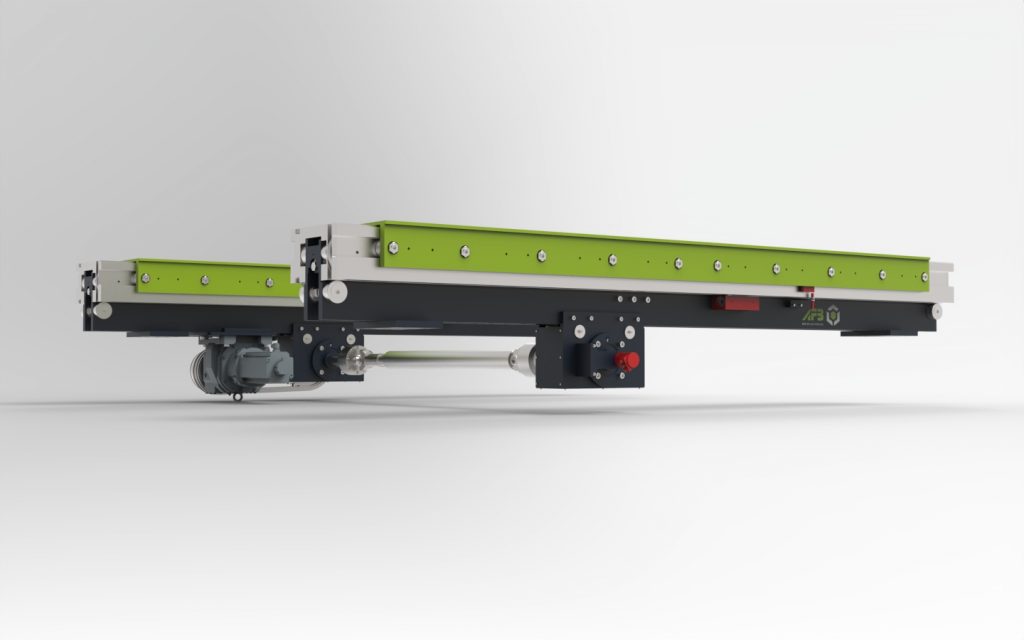

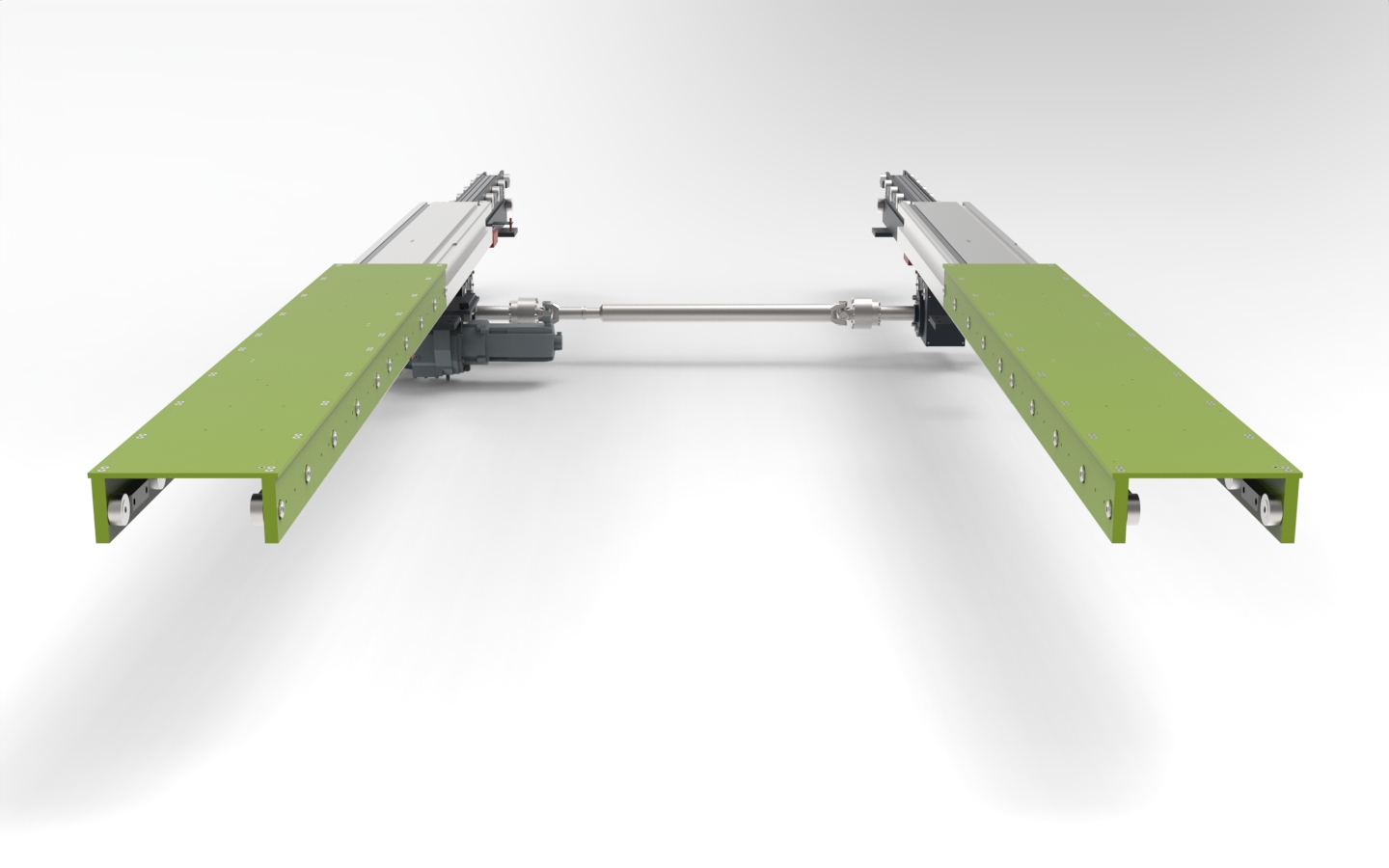

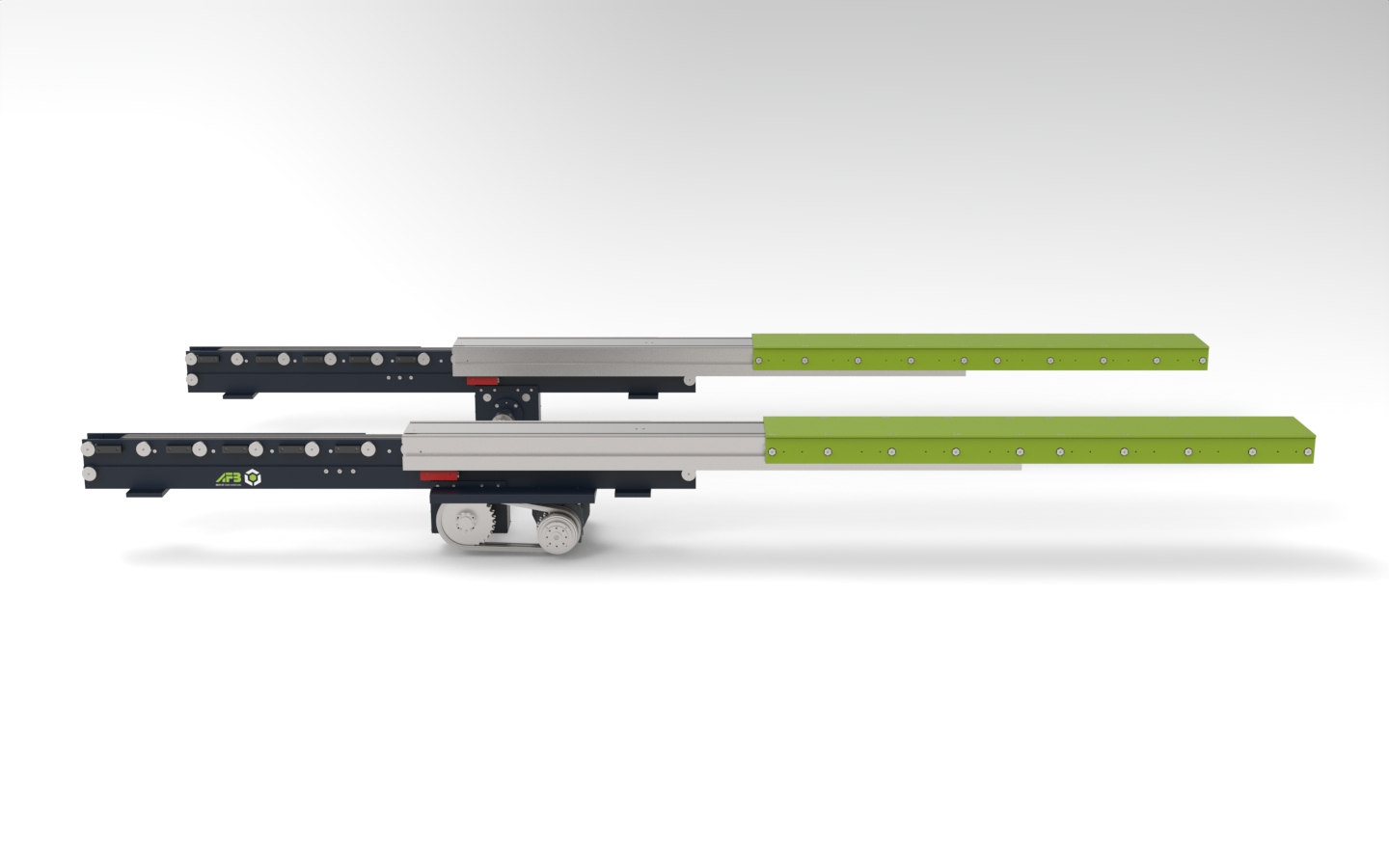

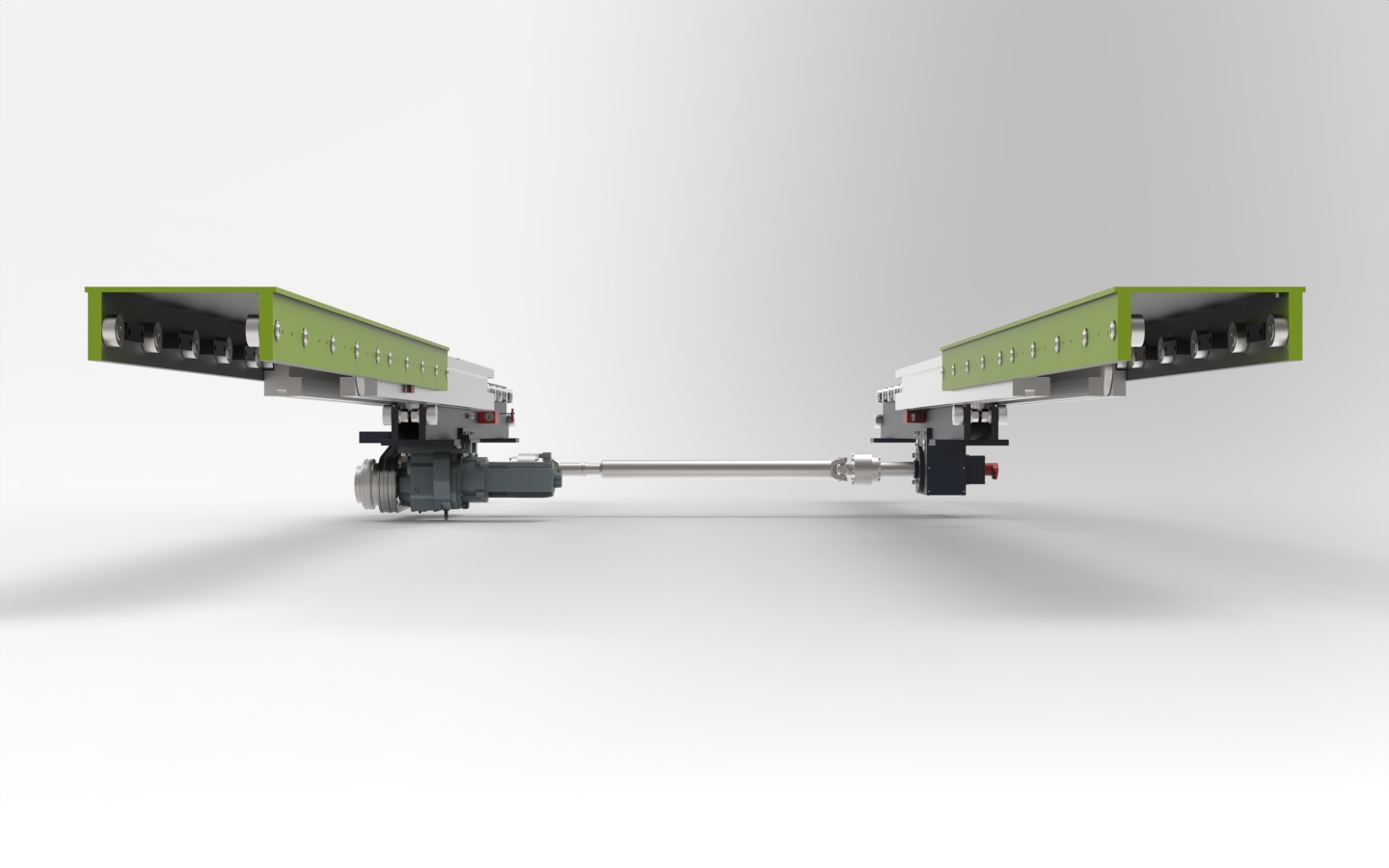

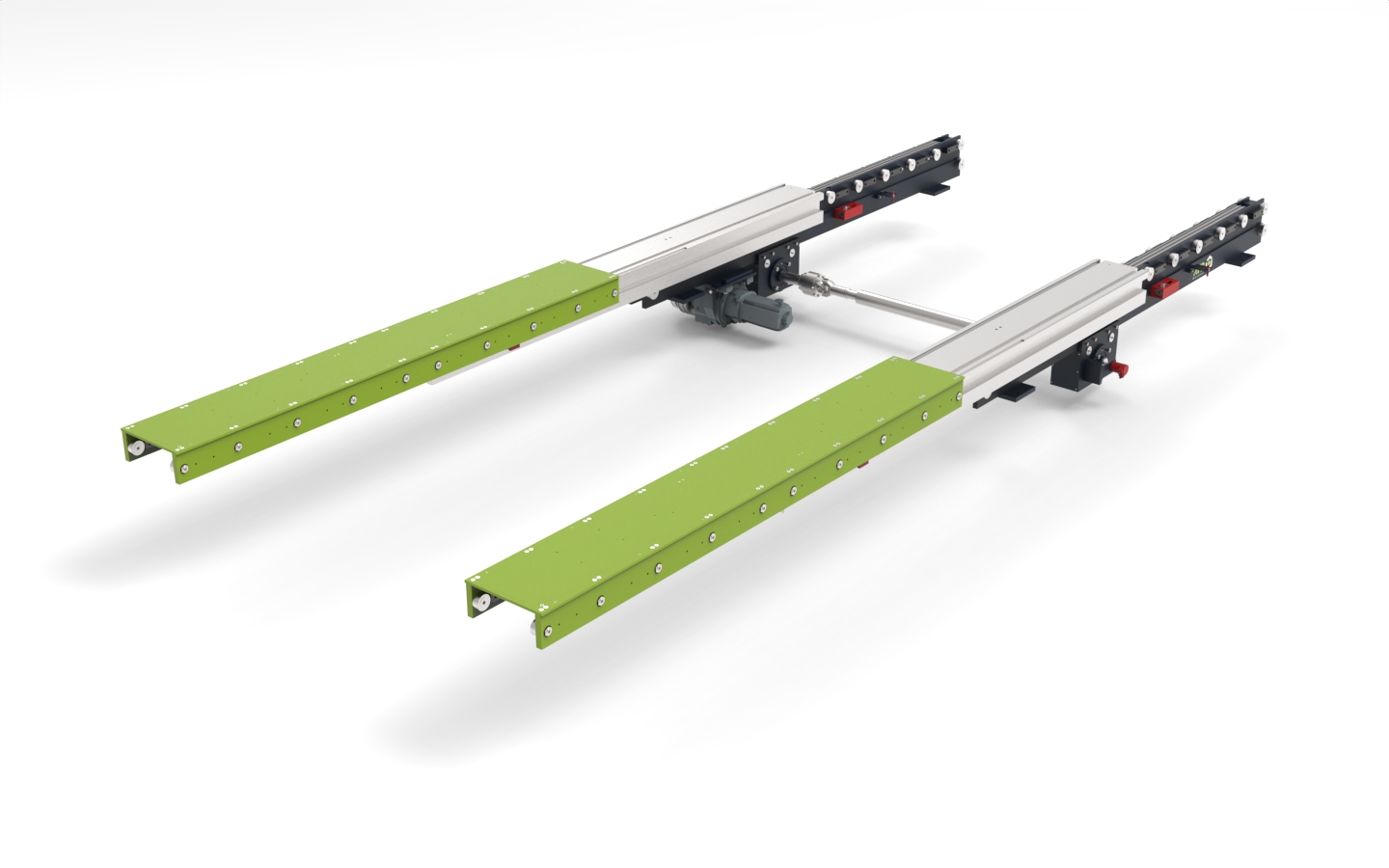

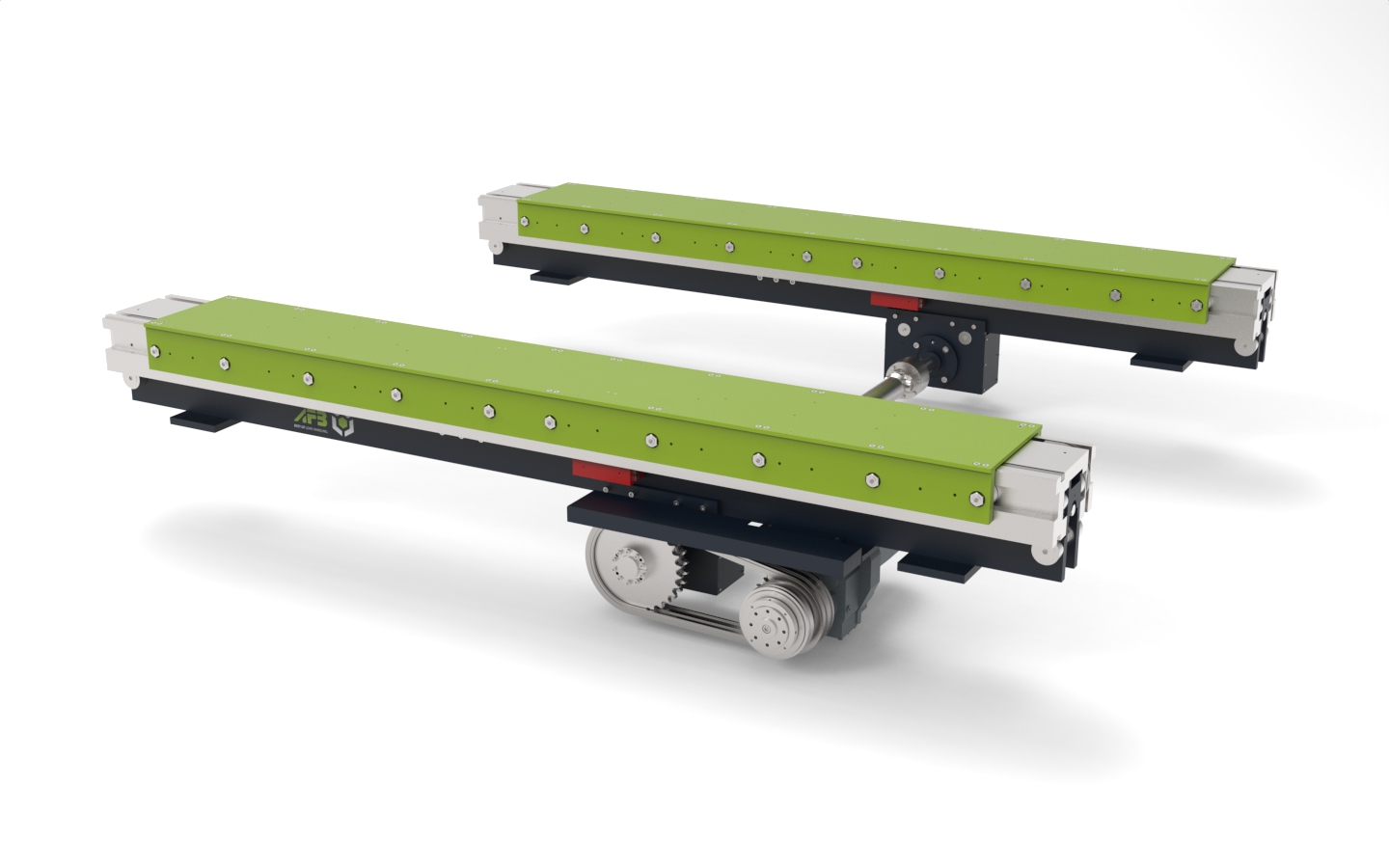

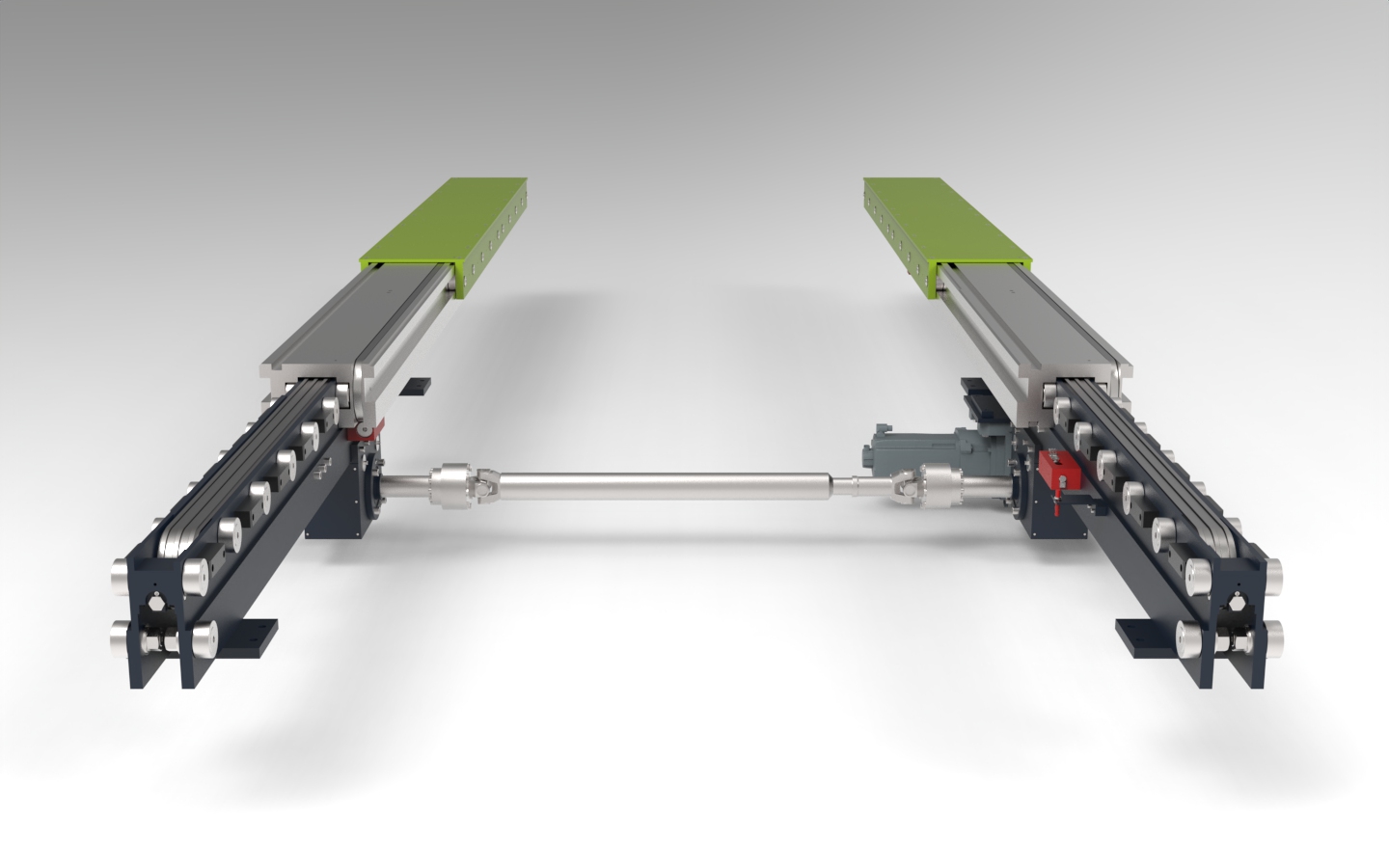

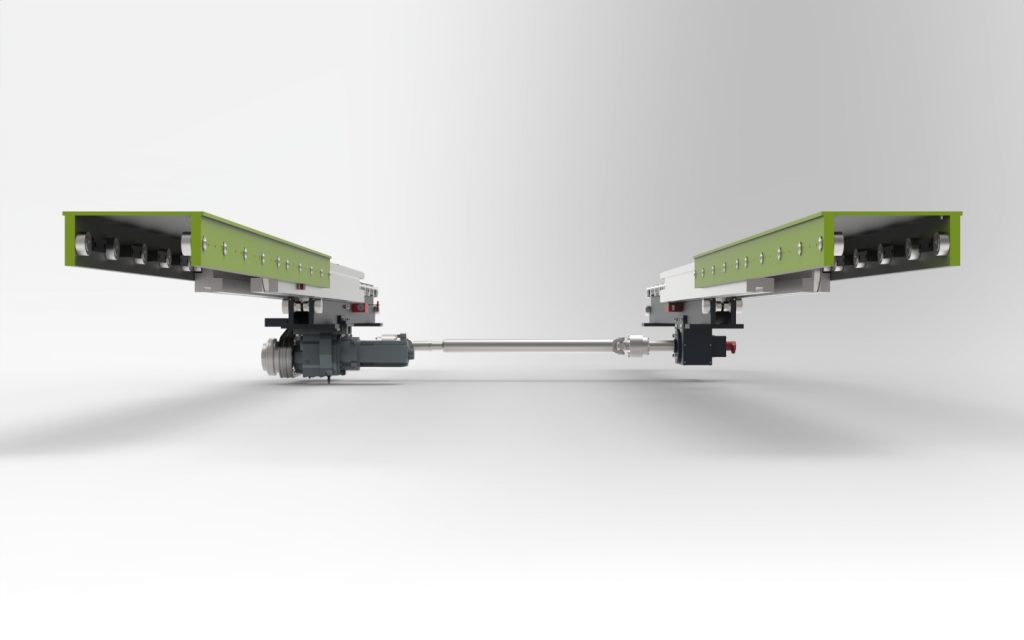

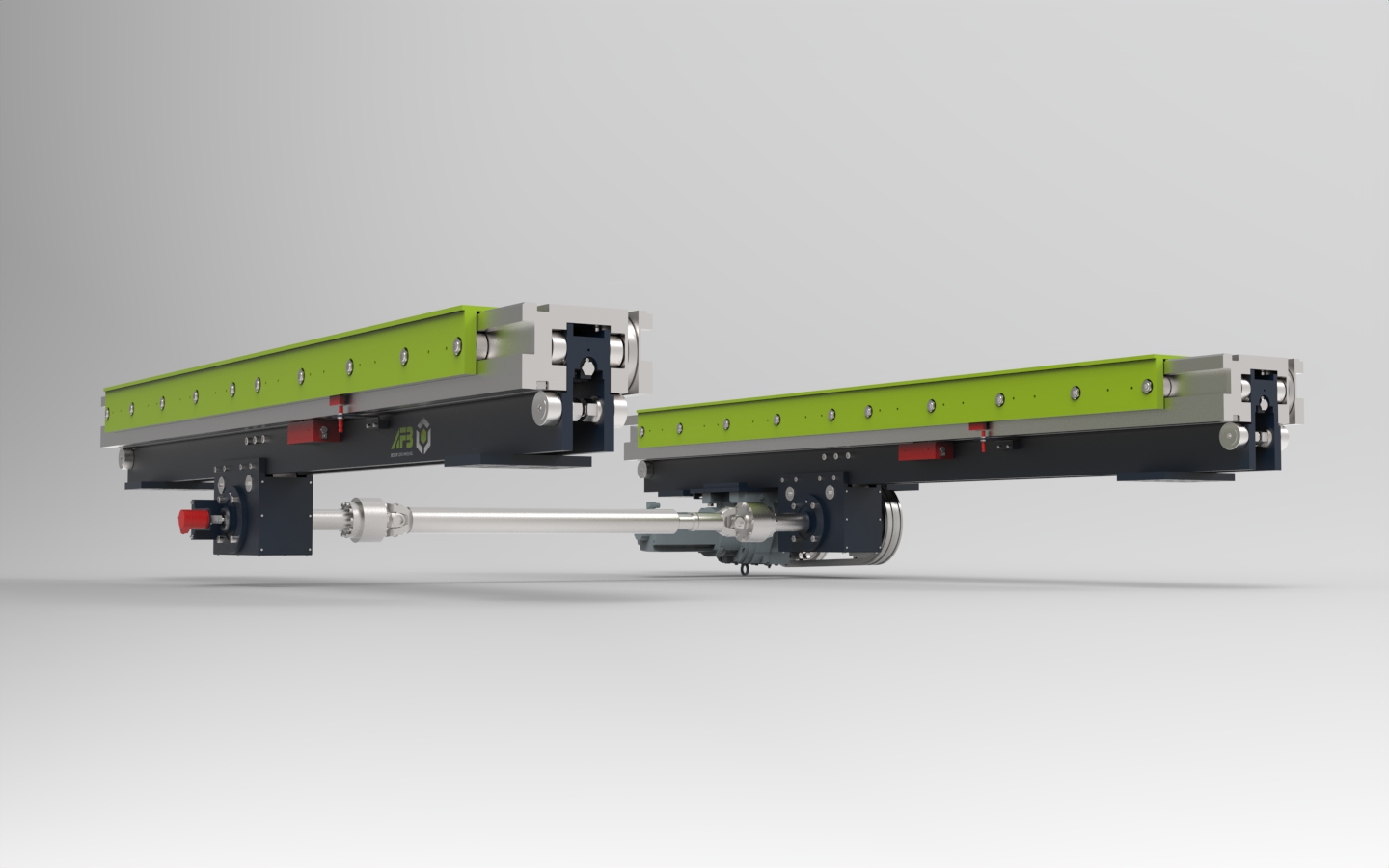

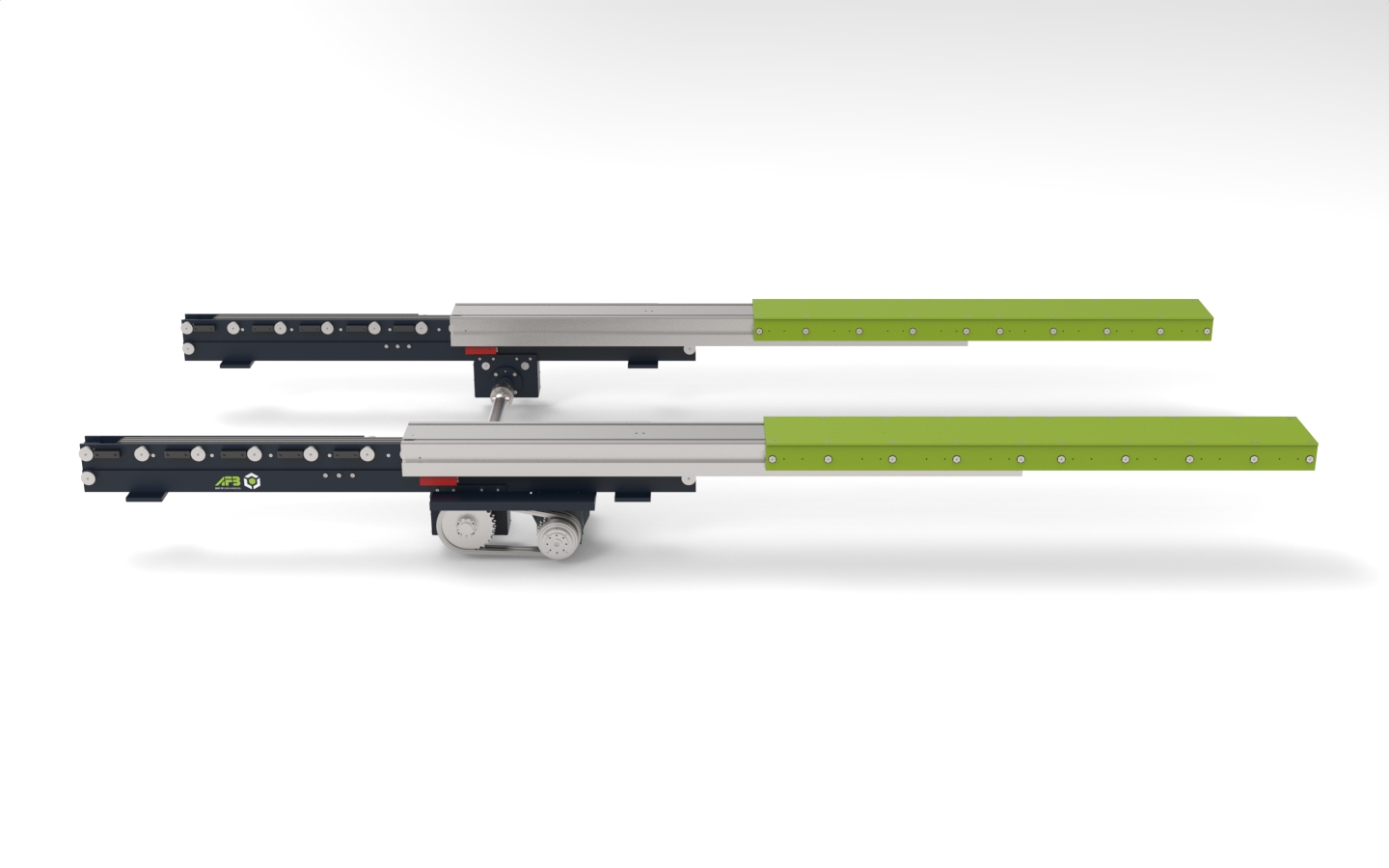

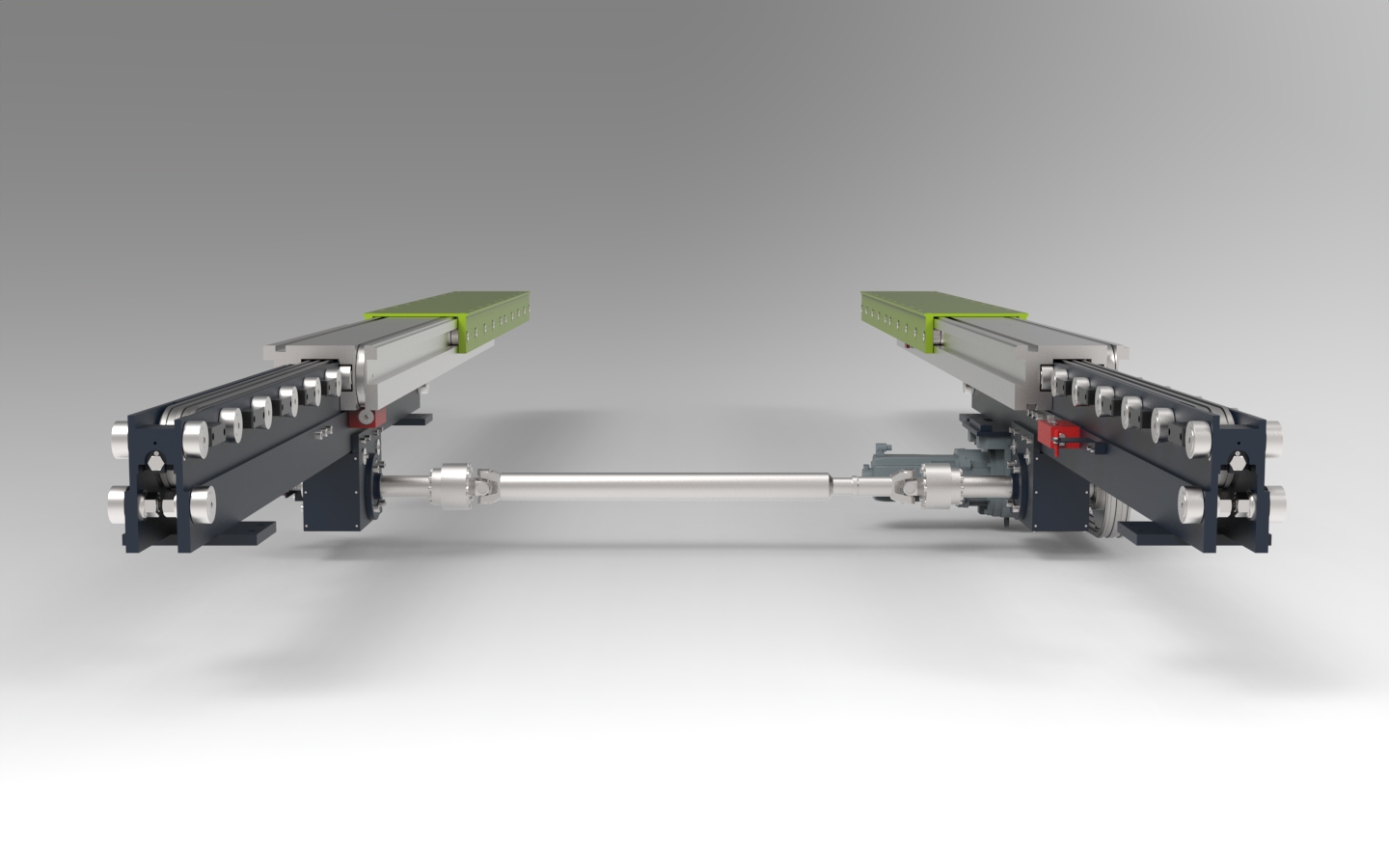

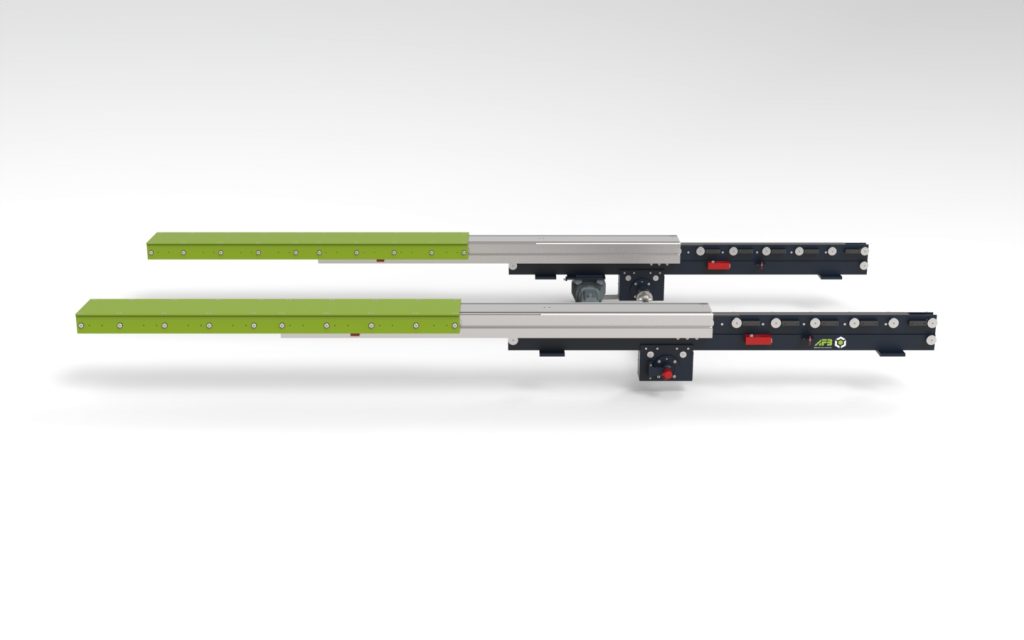

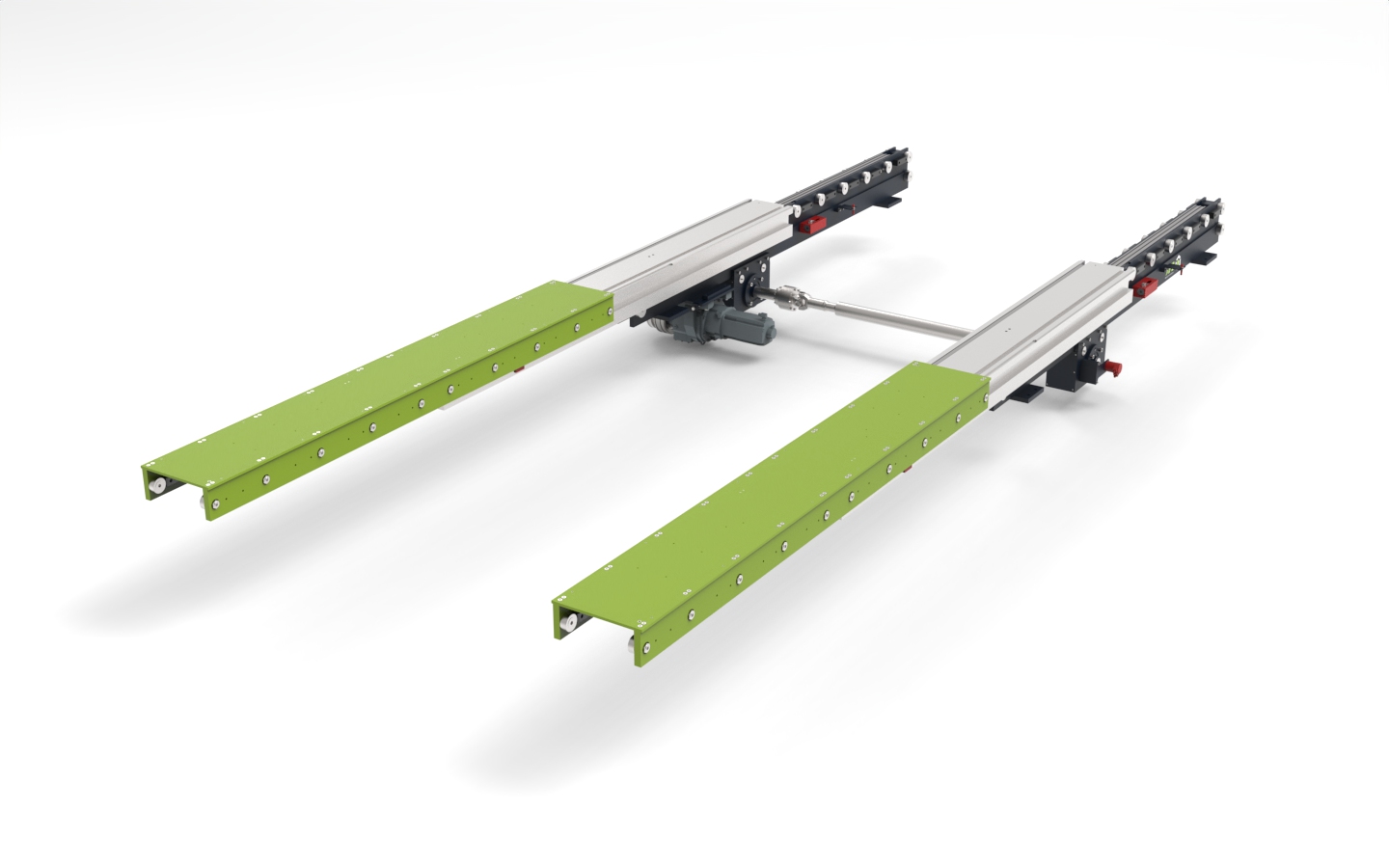

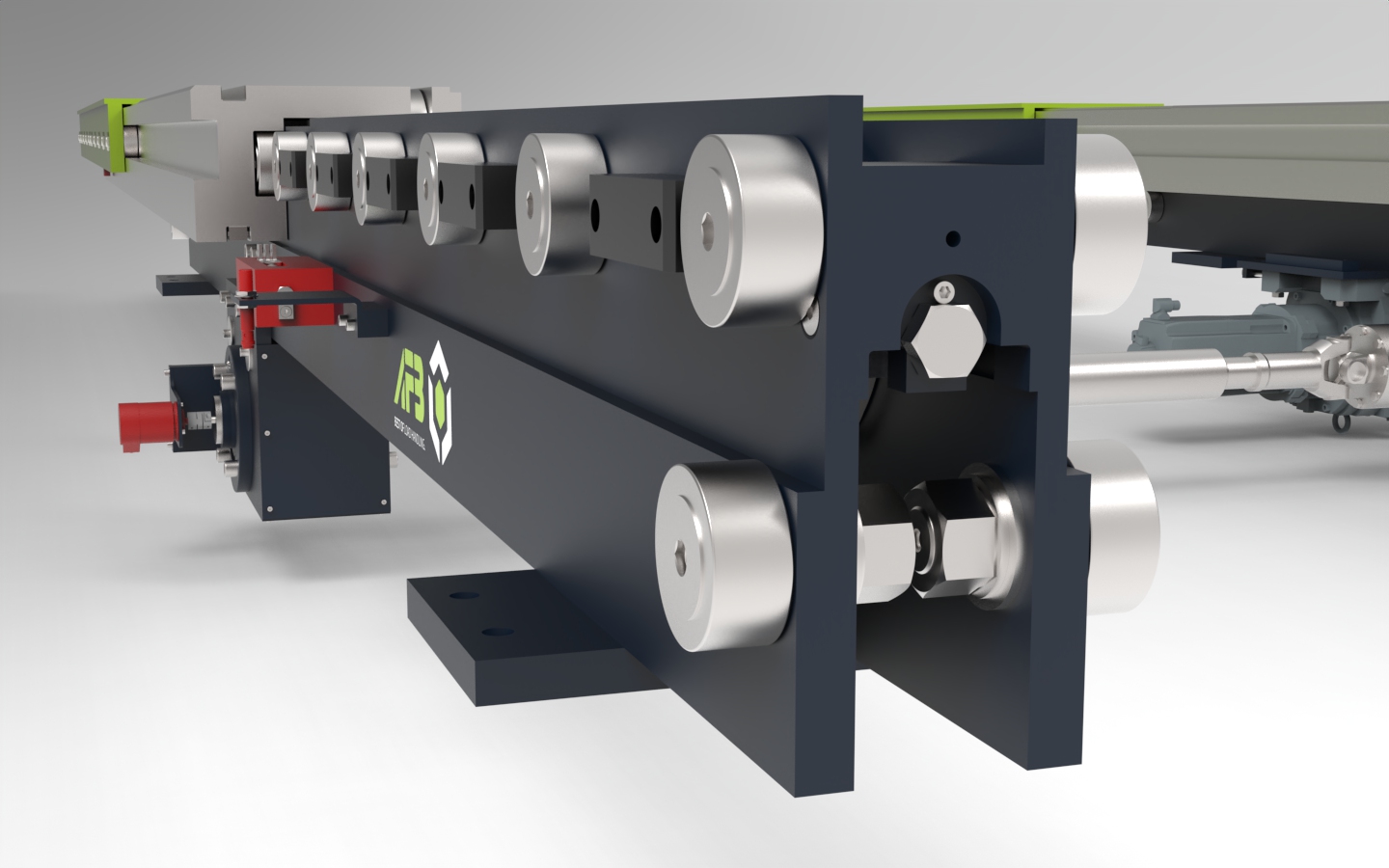

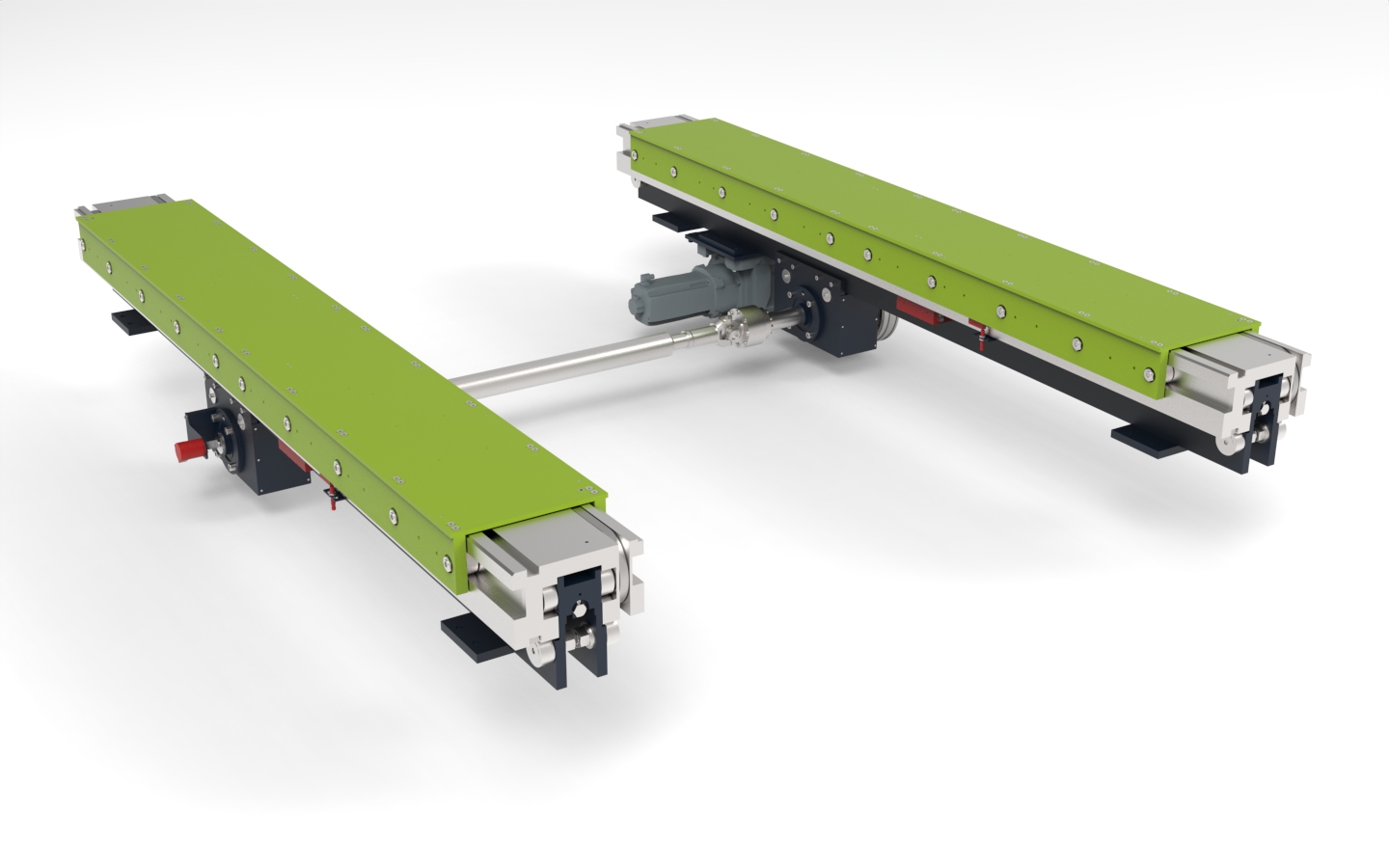

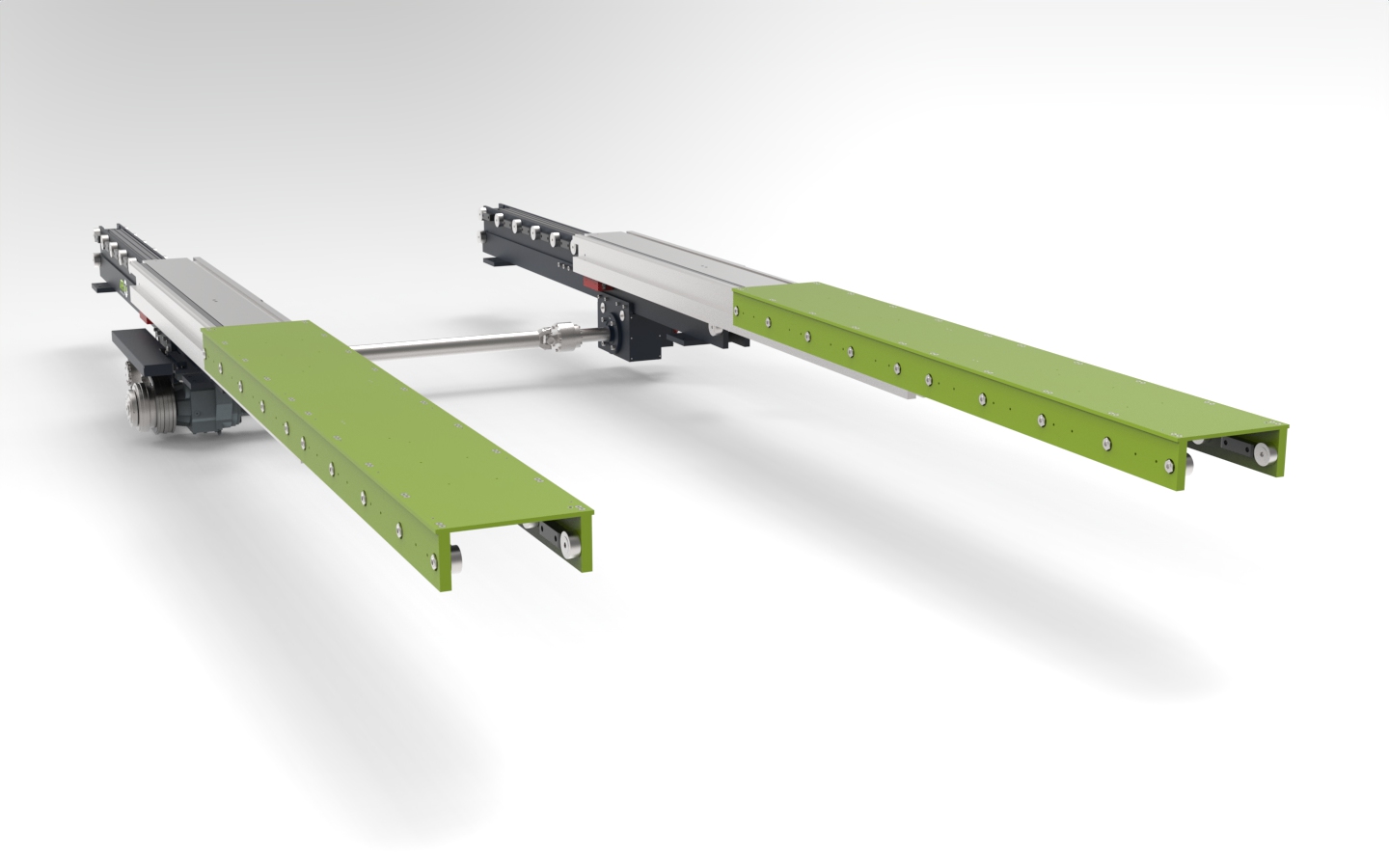

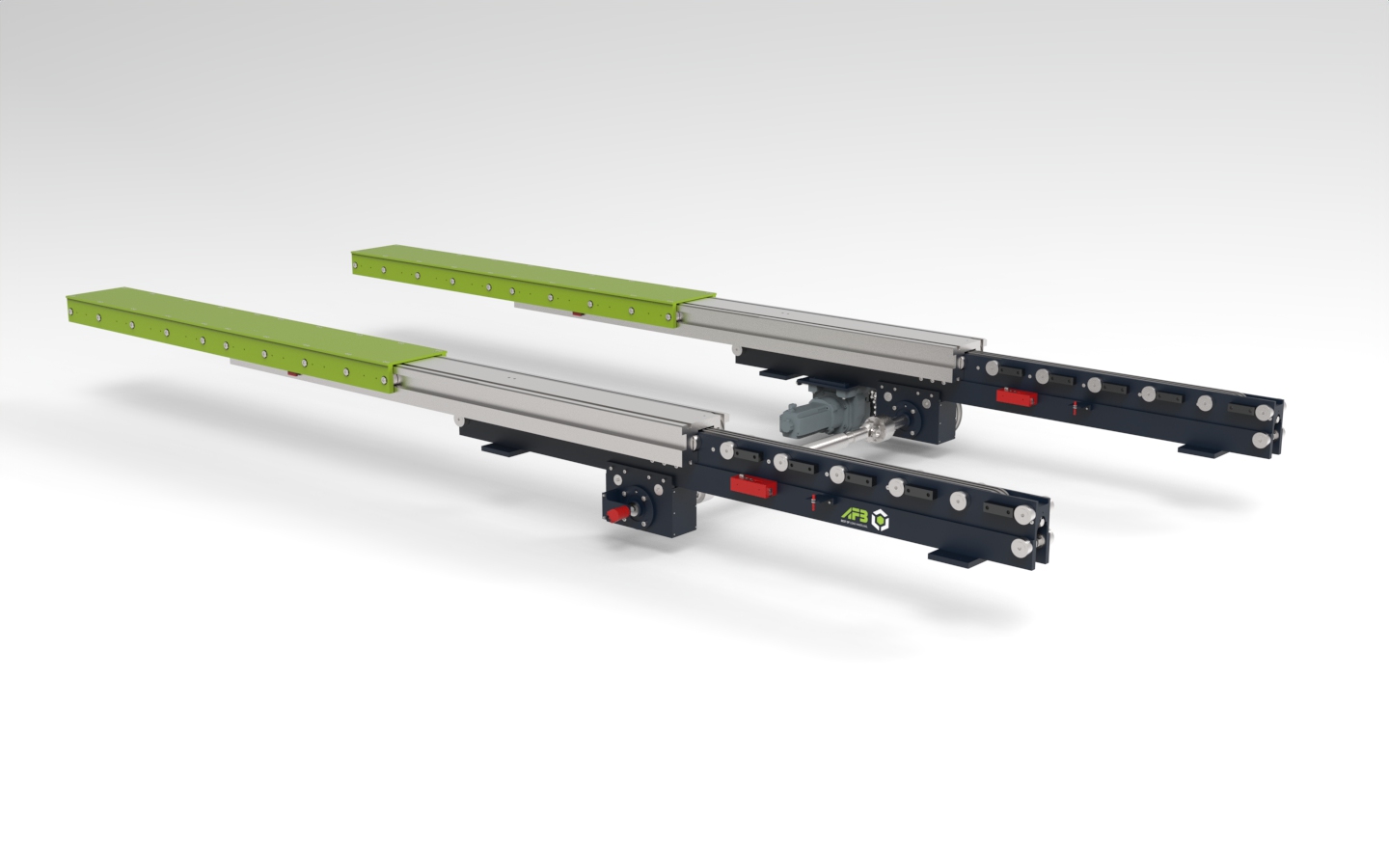

Unser Teleskoptisch 210-420-3400 ist für den kontinuierlichen Einsatz im 24/7-Betrieb ausgelegt. Mit einer Gerätelänge von 3.400 mm und einem Ausfahrweg von 3.550 mm deckt er auch größere Übergabebereiche zuverlässig ab und bietet dabei die nötige Reichweite für den Einsatz an Werkzeugmaschinen mit tiefen Arbeitsräumen. Robuste Konstruktion, geringe Wartungsanforderungen und hohe Wiederholgenauigkeit machen ihn zur verlässlichen Basis für vollautomatisierte Produktionsumgebungen. Exakt auf die Kundenanforderungen abgestimmt und nahtlos in die bestehende Anlagenstruktur integriert, überzeugt er dort, wo es auf Präzision und Zuverlässigkeit ankommt.

Sie planen ein ähnliches Projekt oder möchten mehr über den Einsatz unserer Teleskoptische in der Produktionsautomatisierung erfahren? Sprechen Sie unser Verkaufsteam an. Wir beraten Sie gerne und entwickeln gemeinsam mit Ihnen die passende Lösung für Ihre Anwendung.

Technische Daten:

• Nutzlast: 10.000 kg

• Ausfahrweg: 3.550 + 30 mm

• Obertischlänge: 3.000 mm

• Gerätelänge: 3.400 mm

• Geschwindigkeit Teleskoptisch (beladen / unbeladen): 30 / 30 m/min

• Beschleunigung Teleskoptisch (beladen / unbeladen): 0,2 / 1 m/s²

• Eigengewicht: ca. 4.270 kg
