In einem Hochregallager werden täglich unterschiedlichste Ladungsträger bewegt: Europaletten, Industriepaletten und Sonderpaletten. Die eingelagerten Güter umfassen unter anderem Paletten mit Rigips-Platten und Wellpappe. Diese Kombination aus verschiedenen Ladungsträgern und Gütern stellt hohe Anforderungen an das eingesetzte Lastaufnahmemittel, da dieses flexibel und zuverlässig in einem automatisierten Prozess funktionieren muss.

Drehschubgabel als Lösung für geschlossene Palettenfenster

Eine besondere Herausforderung in diesem Projekt war die Einlagerung von Europaletten sowohl in Längs- als auch in Querrichtung. Bei der Quereinlagerung der Europaletten muss das Lastaufnahmemittel in geschlossene Palettenfenster einfahren können. Hinzu kommt, dass auch einige Sonderpaletten über geschlossene Palettenfenster verfügen. Eine konventionelle Teleskopgabel schied daher aus. Die Wahl fiel auf unsere Drehschubgabel V-DSG-1-1350, die dank ihrer Drehmechanik Paletten beidseitig sowie vor Kopf aufnehmen und abgeben kann.

Zinkenverstellung für maßgeschneiderte Flexibilität

Da die eingesetzten Ladungsträger unterschiedliche Abmessungen aufweisen, wurde die Drehschubgabel mit einer integrierten Zinkenverstellung ausgestattet. Diese ermöglicht es, den Zinkenabstand an die jeweiligen Palettenformate anzupassen. Durch diese individuelle Lösung kann der Endkunde alle eingesetzten Ladungsträger, auch solche mit teilweise geschlossenen Palettenfenstern, vollautomatisiert im Hochregallager handhaben. Das Ergebnis ist ein stabiler, effizienter Lagerbetrieb ohne manuelle Eingriffe.

Sie stehen vor einer ähnlichen Aufgabe in Ihrer Intralogistik? Sprechen Sie mit unserem Vertriebsteam. Wir analysieren Ihre Anforderungen und entwickeln gemeinsam mit Ihnen das passende Lastaufnahmemittel für Ihren Anwendungsfall.

Technische Daten:

• Nutzlast: 1.000 kg

• Zinkenlänge: 1.920 mm

• Ausfahrweg: 1.745 + 20 mm

• Verstellbereich Zinkenverstellung: 240 mm

• Gerätelänge: 2.035 mm

• Gerätebreite: 1.000 mm

• Drehwinkel: 180°

• Drehzeit max. leer/beladen: 5 s / 5 s

• Eigengewicht Drehschubgabel: ca. 1.230 kg

Drehschubgabel für die Quereinlagerung von Gestellen in der Automobilindustrie

Die Drehschubgabel DSG 2,0-2200 ist speziell für die Ein- und Auslagerung von Gestellen bei einem Nutzfahrzeughersteller entwickelt worden. Da die Gestelle nur begrenzte und geschlossene Einfahrfenster haben, ist unsere Maschine die beste Wahl für intralogistischen Prozesse des Kunden. Die hohe zu transportierende Last und das niedrige Einfahrfenster für die Zinken sind für unsere AFB Drehschubgabel leicht zu meistern. Sie bietet einen niedrigen ausfahrenden Querschnitt bei gleichzeitig hoher Nutzlast von 2.000 kg.

Drehfunktion für die beidseitige Einlagerung

Im automatischen Lager des Nutzfahrzeugherstellers ist dank der praktischen Drehfunktion der Drehschubgabel eine beidseitige Einlagerung möglich. Der Drehdurchmesser ist dabei extra so ausgelegt, dass ein Drehen während der Fahrt des Regalbediengerätes problemlos möglich ist. Die AFB Drehschubgabel überzeugt außerdem durch ihre Wartungsfreundlichkeit. Besonders wartungsarme Komponenten unterstützen die Langlebigkeit unserer Maschinen.

Technische Daten:

• Ladung: Gestelle für Karosserieteile

•  Nutzlast: 2.000 kg

•  Zinkenlänge: 1855 mm

•  Ausfahrweg: 1.700 + 30 mm

•  Gerätelänge: 2.200 mm

•  Gerätebreite: 1.240 mm

•  Drehdurchmesser: 2.263 mm

•  Drehwinkel: 180°

•  Drehzeit max. leer/beladen: 3 s / 11 s

•  Eigengewicht Drehschubgabel: ca. 1.350 kg

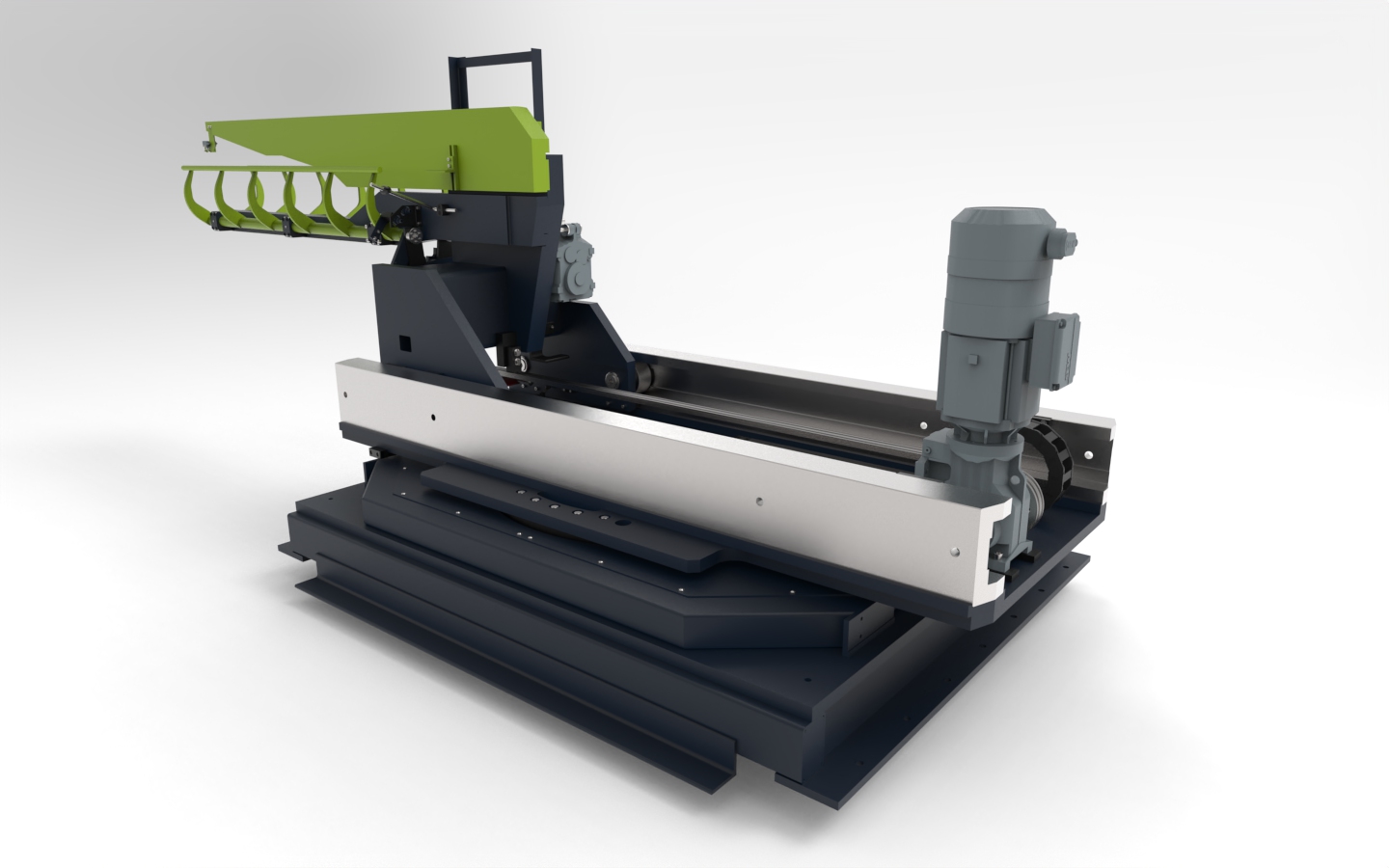

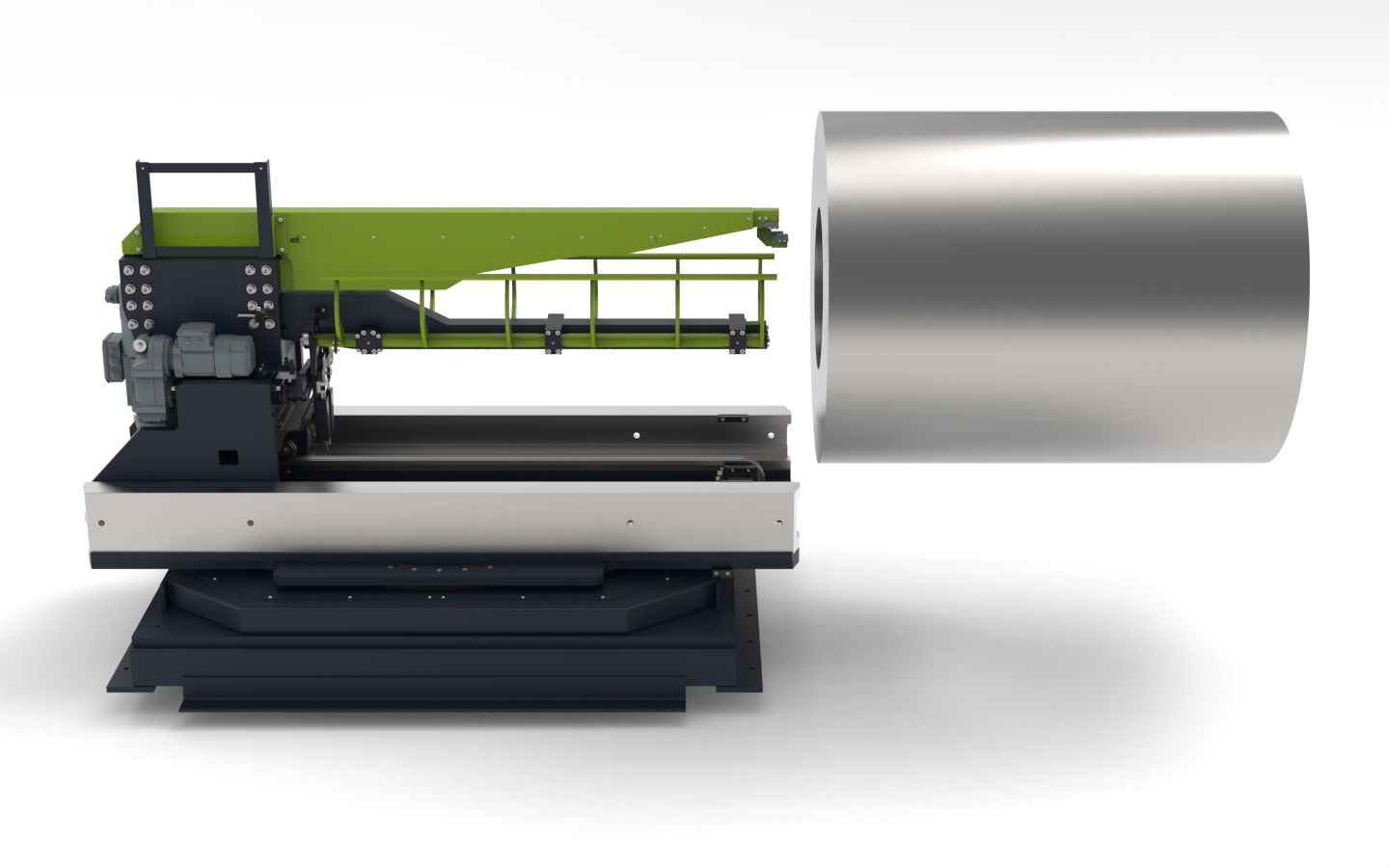

Unsere innovative Drehschubgabel DSG-5,0-2200 wurde speziell für die sichere Ein- und Auslagerung von Stahlcoils entwickelt. Um unterschiedliche Abmessungen der Coils flexibel transportieren zu können, verfügt die Drehschubgabel über eine eigens von AFB entwickelte Klemmvorrichtung. Diese fixiert die Stahlrollen zuverlässig und verhindert, dass sie bei Bewegungen des Regalbediengeräts oder der Gabel verrutschen. Der Vorteil: Der Transport der bis zu 5 Tonnen schweren Stahlcoils ist unkompliziert und sicher

Durchdachtes System für sicheren Transport

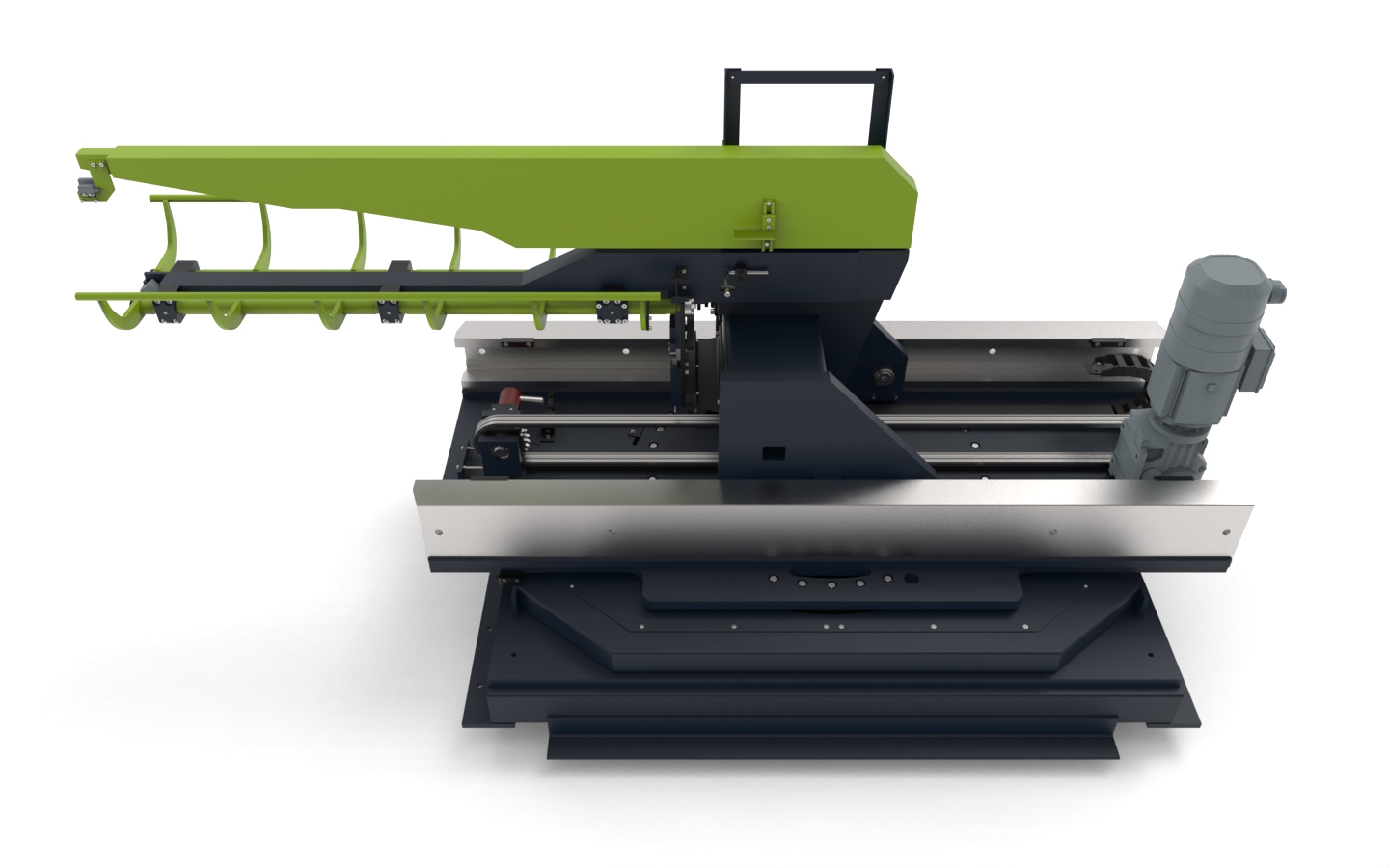

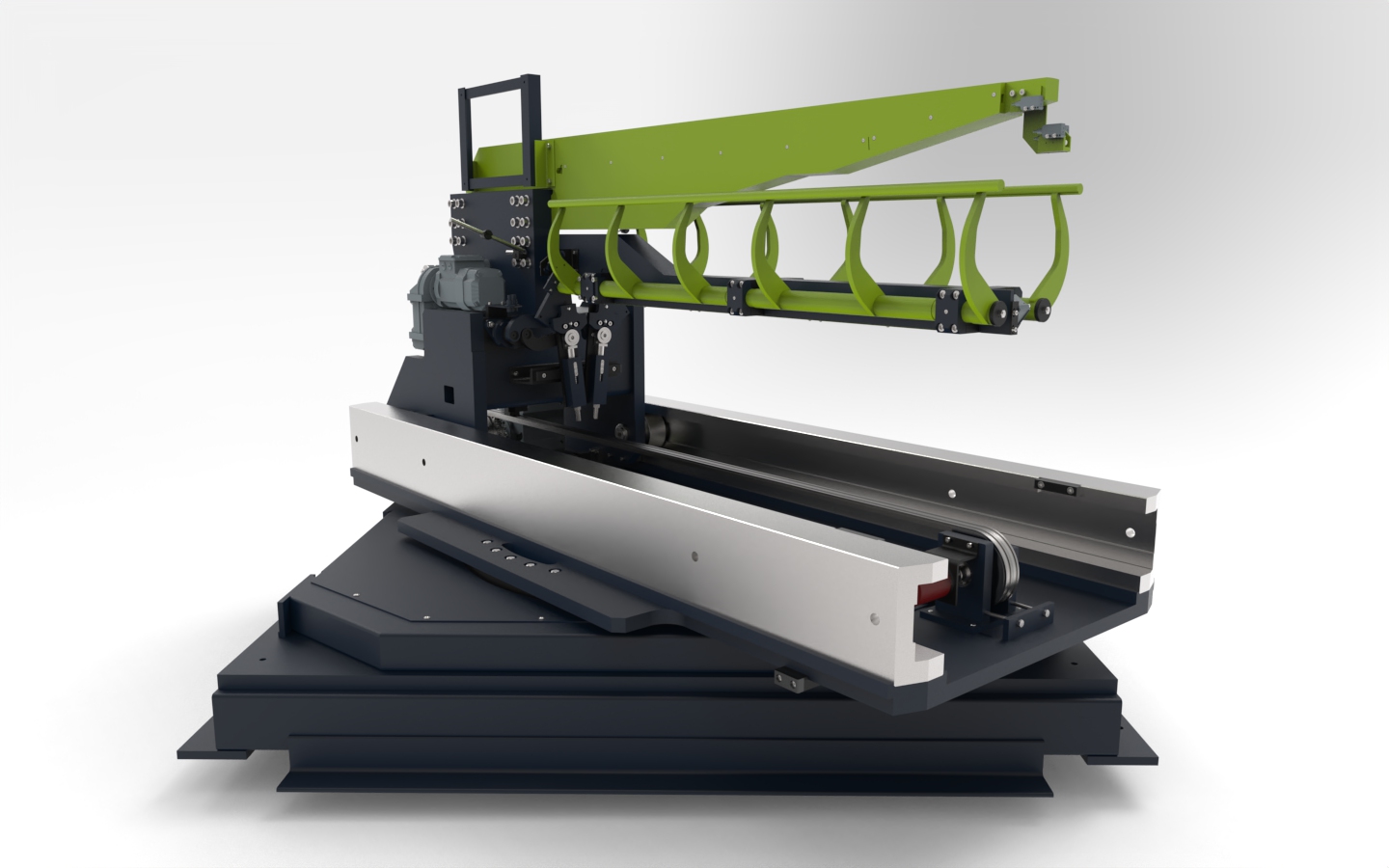

Die Drehschubgabel besteht aus einem zweigeteilten Dorn, dessen oberer Teil sowohl die Aufnahme als auch die Abgabe der Stahlcoils im Regal ermöglicht. Der untere Teil dient der Befestigung der Klemmvorrichtung, die das schwere Transportgut sicher an Ort und Stelle hält. Zusätzlich überwachen Sensoren kontinuierlich die Position der Ladung auf dem Dorn, der dafür extra mit integrierten Kabelkanälen für die Verdrahtung ausgestattet ist.

Technische Daten:

•  Ladung: Stahlcoils

•  Nutzlast: 5.000 kg

•  Coil-Länge: max. 1395 mm

•  Coil-Durchmesser: max. 1.100 mm

•  Dornlänge: 1.554 mm

•  Ausfahrweg: 1.595 + 30 mm

•  Gerätelänge: 2.200 mm

•  Drehdurchmesser: 2.320 mm

•  Drehwinkel: 180°

•  Eigengewicht Drehschubgabel: ca. 2.860 kg

Praxisbeispiel Drehschubgabel mit Dorn Typ DSG-0,5-1950

Für das automatische Handling von Papierrollen haben wir eine spezielle Drehschubgabel entwickelt. Statt der in der Regel eingesetzten zwei Zinken verfügt die DSG-0,5-1950 über einen per Exzenterwerk um 12° neigbaren Dorn, mit dem die Rollen aufgenommen werden. Für ein optimales und sicheres Handling wurde in den Dorn einen Sensor integriert, die sicherstellt, dass die Rolle korrekt aufgenommen wird. Für die kundenseitige Installation von Sensoren ist außerdem ein Sensorikrahmen vorhanden.

Spezifikationen Drehschubgabel mit Dorn – Typ DSG-0,5-1950:

• Ladung: Papierrollen
• Nutzlast: 500 kg
• Rollenlänge: 1450 mm
• Rollendurchmesser: max. 700 mm
• Dornlänge: 452 mm
• Ausfahrweg: 1660 + 30 mm
• Gerätelänge: 1950 mm
• Drehdurchmesser: 2030 mm
• Drehwinkel: 180°
• Eigengewicht Drehschubgabel: ca. 850 Kg
